7. Расчет основных параметров проектируемого склада

Высота яруса

До определения ширины склада необходимо рассчитать число ярусов стеллажей по высоте и высоту одного яруса.

Высота яруса стеллажей:

, где

(16)

С – высота укладки груза на поддоне;

Δ = 0,15 м – собственная высота или толщина поддона;

е = 0,1 м – расстояние по высоте от лежащего на нем груза (для плоских поддонов) до низа опорной поверхности следующего по высоте поддона с грузом. Для каркасных стеллажей принимаем е = 100 мм.

Таким образом высота яруса:

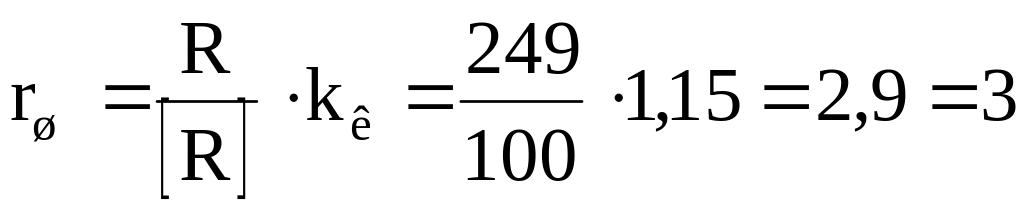

м.

Число ярусов по высоте

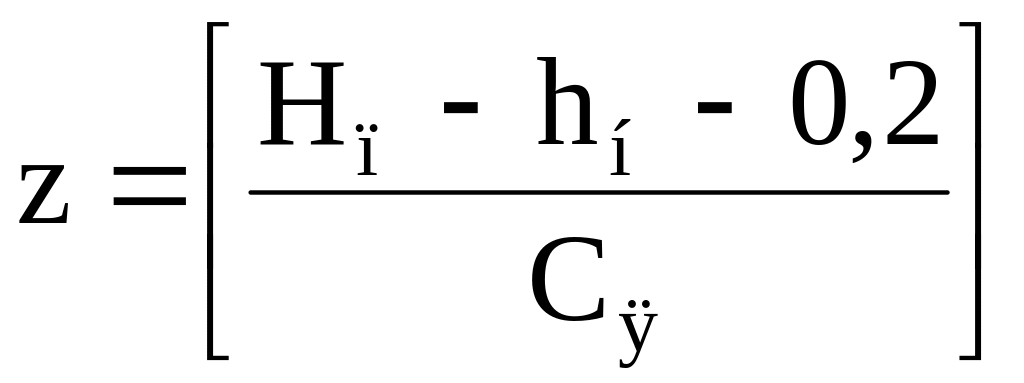

Число ярусов по высоте определяется исходя из высоты подъема штабелирующей машины:

, где

(17)

где […] – обозначение целой части числа, получающейся в результате выполнения действий в скобках;

Н_п = 3,5 м – высота подъема захвата электропогрузчика над полом склада;

h_н = 0,1 м – расстояние по высоте от пола склада до уровня нижнего (первого) яруса стеллажей, для электропогрузчиков.

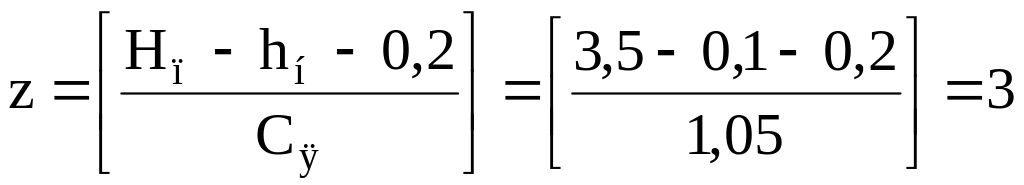

Таким образом, число ярусов:

.

Ширина склада:

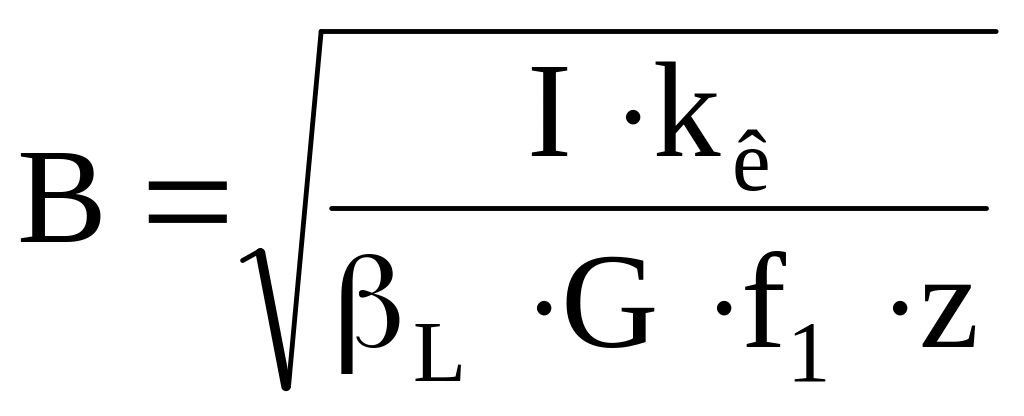

Ширина склада определяется по формуле:

, где

(18)

I – расчетный запас хранения грузов;

k_к = 1,15 – коэффициент, учитывающий долю комплектовочных работ 15%;

β_L - коэффициент длины, представляющий собой отношение длины склада L к его ширине В, принимается в пределах 4-10 в зависимости от типа склада и необходимой длины погрузочно-разгрузочных участков;

z – число ярусов по высоте.

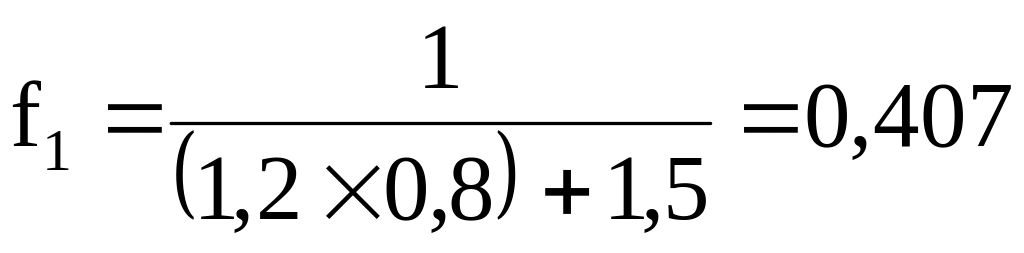

– удельное число поддонов, приходящихся на 1 м² площади зоны хранения (с учетом проходов) при складировании в одни ярус по высоте;

z = 3 – число ярусов складирования по высоте;

G – вес стеллажа.

При размещении склада в отдельном здании его ширина округляется в большую сторону до ближайшей модульной величины, кратной 6 м:

Нагреватели: м;

Изоляция: м.

Кабель: м.

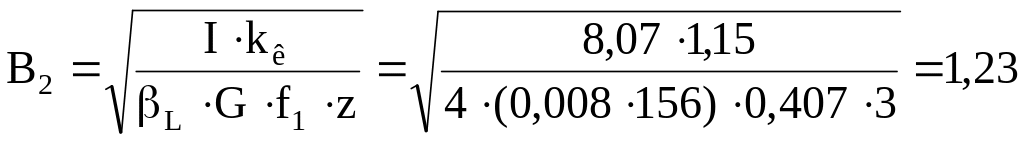

Суммарная ширина: В = В₁+В₂+В₃= 2,25+1,23+6,96 = 10,44 = 12 м.

Длина склада:

длина склада определяется по формуле и округляется в большую сторону до величины, кратной 6 м:

м

(19)

Площадь склада S

м2

(20)

Полезная высота склада в зоне хранения:

Расстояние по высоте от уровня последнего (верхнего) яруса стеллажей до низа ферм покрытия здания для электропогрузчиков принимается h_в = 2 м. В случае, когда определено число ярусов по высоте z, полезная высота склада в зоне хранения может быть рассчитана как:

м

8. Основные объемно-планировочные решения

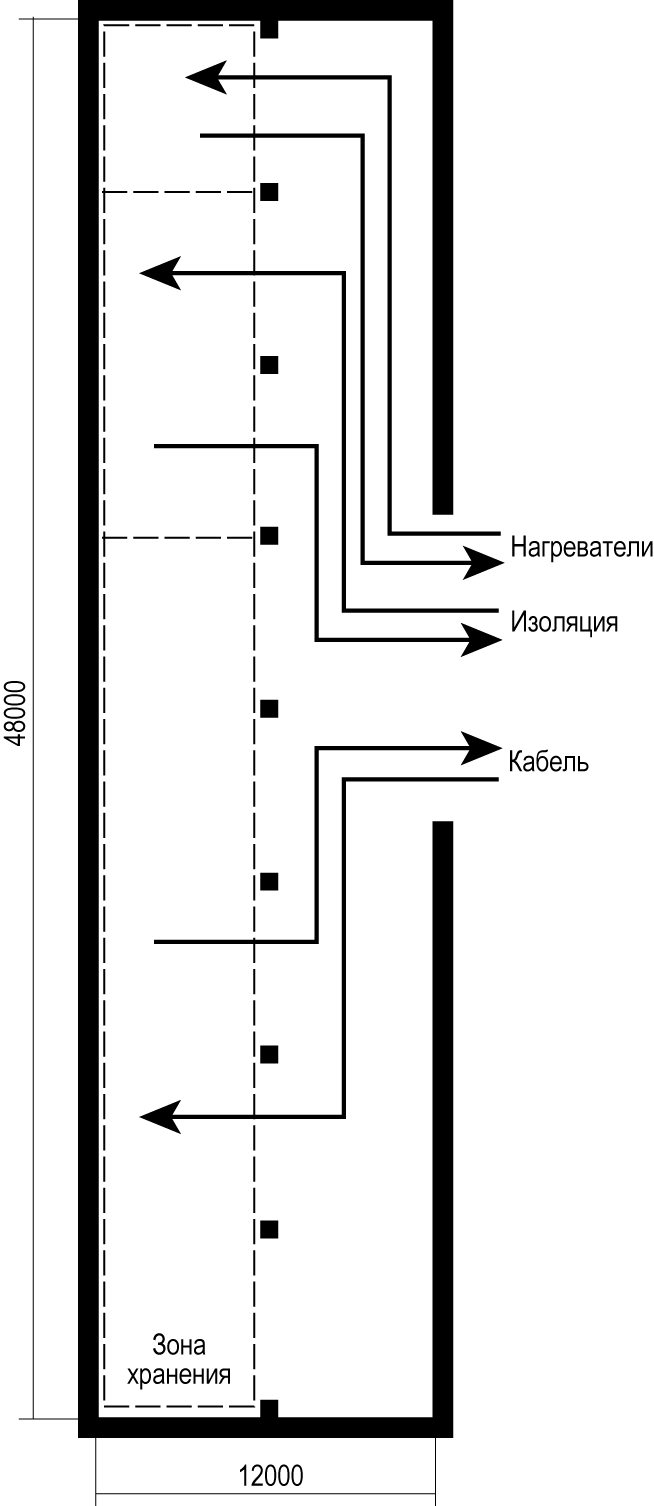

Схема пространственной структуры проектируемого склада представлена на рисунке 5.1. На схеме отражено расположение складского здания на территории, расположение и конфигурация зоны хранения, предполагаемое направление движения грузопотоков.

Рисунок 5.1	Схема пространственной структуры проектируемого склада

9. Определение ориентировочного числа штабелирующих машин, обслуживающих зону хранения

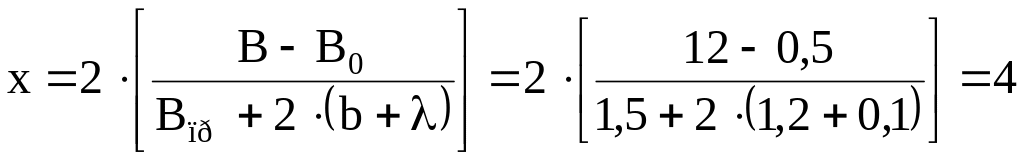

Число грузовых складских единиц по ширине В:

При применении рядного хранения с бесполочными стеллажами число стеллажей (или поддонов) по ширине склада определится по формуле:

(22)

Число поддонов с грузом по длине зоны хранения определяется по формуле:

(24)

Тогда длина зоны хранения грузов определится по формуле:

м

(25)

Число электропогрузчиков, обслуживающих зону хранения:

машины.
