4. Основные параметры станка

Точность обработки по длине, мм

0,12…0,14

Точность обработки по диаметру

8-й квалитет

Наибольшие размеры прутка, мм

длина

3000

круглого (диаметр)

40

шестигранного (размер под ключ)

32

квадратного (сторона квадрата)

27

длина подачи

100

диаметр обрабатываемого изделия над станиной

400

Расстояние от торца шпинделя до

револьверной головки, мм

наименьшее

82

наибольшее

630

Наибольшее перемещение револьверной головки

продольное, мм

560

поперечное (круговое), град

360

Количество скоростей шпинделя

8

Пределы частот вращения шпинделя, об/мин

(60, 100, 150, 265, 475, 800, 1180, 2000)

60…2000

Количество величин подач

продольных

16

круговых

8

Пределы подач, мм/об.

продольных

0,03…2

поперечных (круговых)

0,02…0,6

Мощность электродвигателя, кВт

4,5

Габариты станка, мм

3000x1200x1000

5. Кинематическая схема станка

Состоит из кинематических цепей: главного движения, продольных подач револьверного суппорта, поперечных (круговых) подач револьверной головки (рис.2).

5.1. Главное движение

Начальным и конечным звеньями главного движения являются: вал электродвигателя (N=4,5 кВт, nэл=1440 об/мин) – шпиндель станка с заготовкой (nэл  nшп).

Расчетные перемещения конечных звеньев связываются уравнением кинематического баланса

nшп=nэл·iкс=nэл·i1·i2·i3·i4 , (1)

где nэл – частота вращения вала электродвигателя; iкс – передаточное отношение коробки скоростей; i1, i2, i3, i4 – передаточные отношения 1, 2, 3 и 4 групп передач или передаточные отношения между 1 и 2, 2 и 3, 3 и 4, 4 и 5 валами.

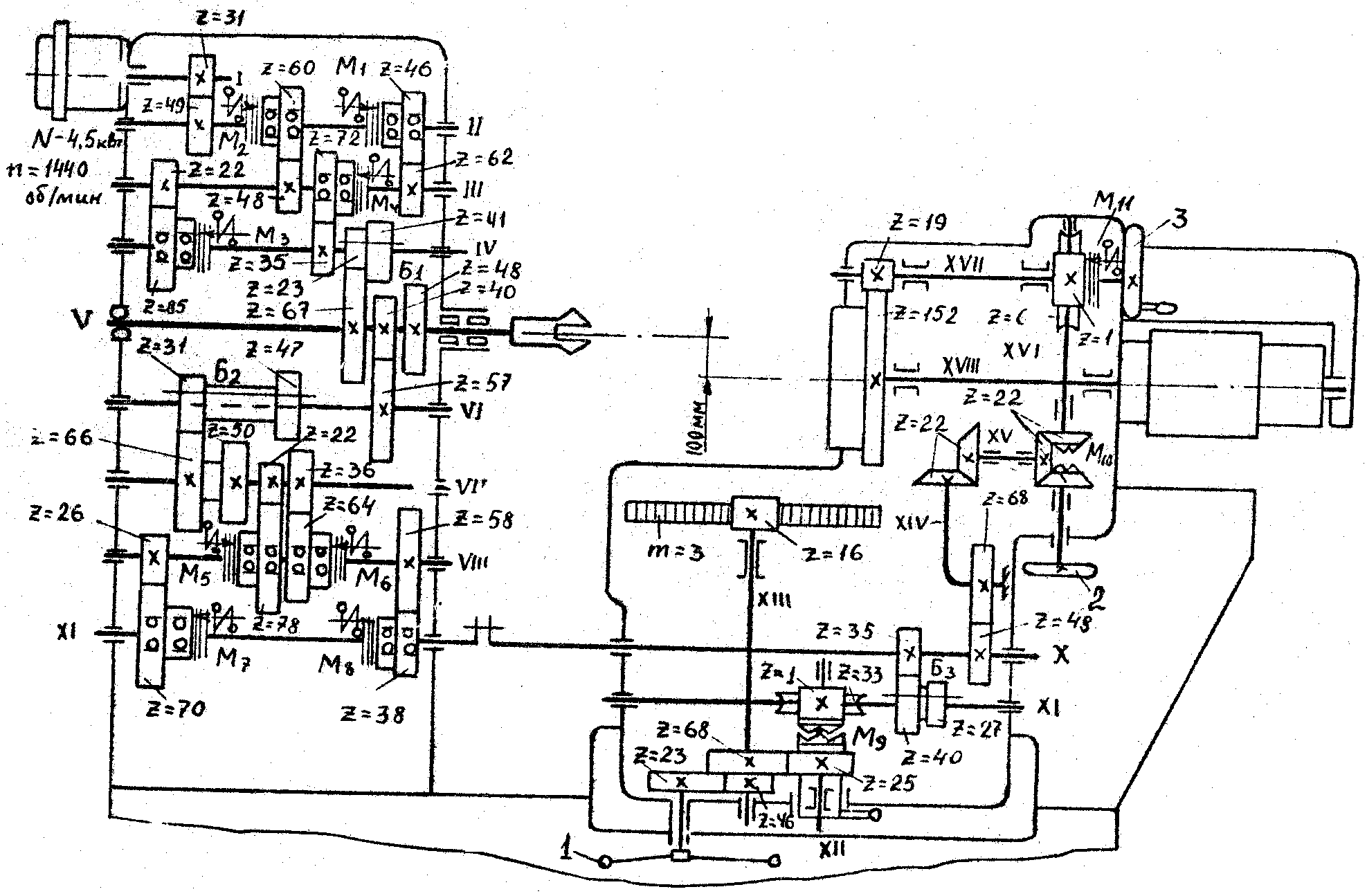

Рис. 2. Кинематическая схема станка мод.1341

Подставив численные значения передаточных отношений из кинематической схемы станка, получим уравнение кинематического баланса в цифровом выражении:

nшп=

Решая данное уравнение методом перебора зубчатых пар, получим 8 различных частот вращения шпинделя:

zV= 2·2·2=8;

n1= об/мин;

n2= об/мин;

Изменение частот вращения шпинделя осуществляется включением электромагнитных муфт М1, М2, М3, М4, в определенной комбинации вручную и с помощью командоаппарата при смене позиции револьверной головки.

Коробка скоростей имеет два диапазона частоты вращения шпинделя, получаемых с помощью передвижного двухвенцового зубчатого блока Б1 (z=23, z=41).
