Ответы миси

1. Классификация иис по назначению. Обобщенная структурная схема иис.

Измерительную информацию позволяют получить следующие процессы:

  • обнаружение события (распознавание);

  • измерение;

  • контроль;

  • диагностика.

Разница между этими процессами:

1. Измерение – это процесс нахождения значения физической величины опытным путём с помощью специальных технических средств.

2. Контроль – это процесс установления соответствия между состоянием или свойством объекта и заданной нормой.

3. Техническая диагностика – это процесс выявления элементов объекта, послуживших его неправильного функционирования.

4. Распознавание – обычно совпадает с процессом контроля.

Общее этих процессов:

  • восприятие техническими средствами исследуемых величин;

  • преобразование их в некоторые промежуточные величины;

  • сравнение их опытным путём с известными величинами или с описанием состояний или свойств объектов;

---- формирование и выдача результатов.

Обобщенная структурная схема:

2. Поколения иис и их характерные черты.

I поколение ИИС– с начала 1960-х годов.

Характерные черты:

  • централизованное циклическое (поочередный опрос) получение измерительной информации;

  • обработка информации с помощью входящих в состав ИИС специализированных вычислительных устройств на базе дискретной полупроводниковой техники;

  • вторичная обработка информации производилась в универсальных ЭВМ, не входящих в состав ИИС.

II поколение ИИС – 1970-е годы.

Характерные черты:

  • не циклический, а адресный сбор измерительной информации;

  • обработка информации с помощью ЭВМ, входящих в состав ИИС;

  • использование в качестве элементной базы интегральных схем (ИС) малой и средней степени интеграции.

Существуют:

МИС (малая ИС)

СИС (средняя ИС)

БИС (большая ИС)

СБИС (сверхбольшая ИС)

III поколение ИИС – 1980-е годы.

Характерные черты:

  • использование системных измерительных преобразователей (голографические, рентгенографические, телевизионные), позволяющих воспринимать поля исследуемых физических величин;

  • децентрализация вычислительной мощности по различным уровням и блокам (повышение надёжности, сокращение времени обработки, уменьшение потоков информации);

  • объединение процедур измерения и обработки информации в реальном времени;

  • применение интегральных микросхем (ИС) большой и сверх большой степени интеграции.

IV поколение ИИС – 1990-е годы.

Характерный признак:

  • использование персональных ЭВМ и создание на их основе персональных ИИС (ПИИС).

3. Основные структуры иис с классификацией по способу организации передачи информации. Достоинства и недостатки каждой структуры.

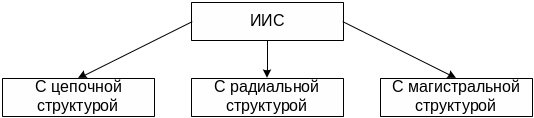

По способу организации передачи информации ИИС делят на:

Рис.

а) ИИС с цепочной структурой передачи данных:

Рис.

ФУ1- ФУn – функциональные узлы.

Здесь передача информации осуществляется от одного ФУ к другому, а все ФУ выполняют заранее заданную операцию над входным сигналом. Такая ИИС проста, но функциональные возможности её ограничены.

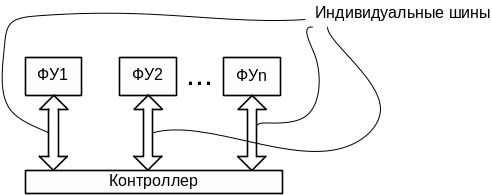

б) ИИС с радиальной структурой:

Рис.

Здесь обмен информацией (сигналами) между ФУ – через центральное устройство управления – контроллер, в функции которого входит:

  • задание режима работы ФУ;

  • изменение числа и состава взаимодействующих ФУ;

  • изменение связей между ФУ, что приводит к изменению функций ИИС.

Здесь все ФУ подключены к контроллеру с помощью индивидуальных(!) шин.

Недостаток такой ИИС – сложность контроллера при увеличении числа ФУ.

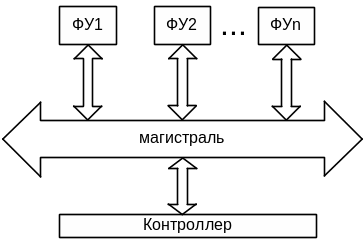

в) ИИС с магистральной структурой:

Рис.

Здесь для всех ФУ – общая магистраль, по которой передаются сигналы взаимодействия всех ФУ. Такая структура в отличие от радиальной позволяет легко наращивать число ФУ в системе(!) без усложнения контроллера.

Существуют и комбинации рассмотренных структур (радиально-цепочечные и радиально-магистральные).

Рассмотрим каждый из названных выше 3-х классов ИИС, а точнее, возможные их структуры.
