2.6 Выбор аппаратуры управления и автоматики Реле времени

Реле времени PCR-513 от компании "Евроавтматика" было выбрано из соображений удобности монтажа, настройки, а так же малогабаритности и широкими пределами установки времени срабатывания, позволяющее использовать один тип устройства во всей схеме автоматизации.

Микропроцессорное электронное реле времени PCR-513 предназначено для включения выключения потребителей в системах промышленной и бытовой автоматики; в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.

Включение нагрузки после подачи напряжения питания и отсчета заданного времени.

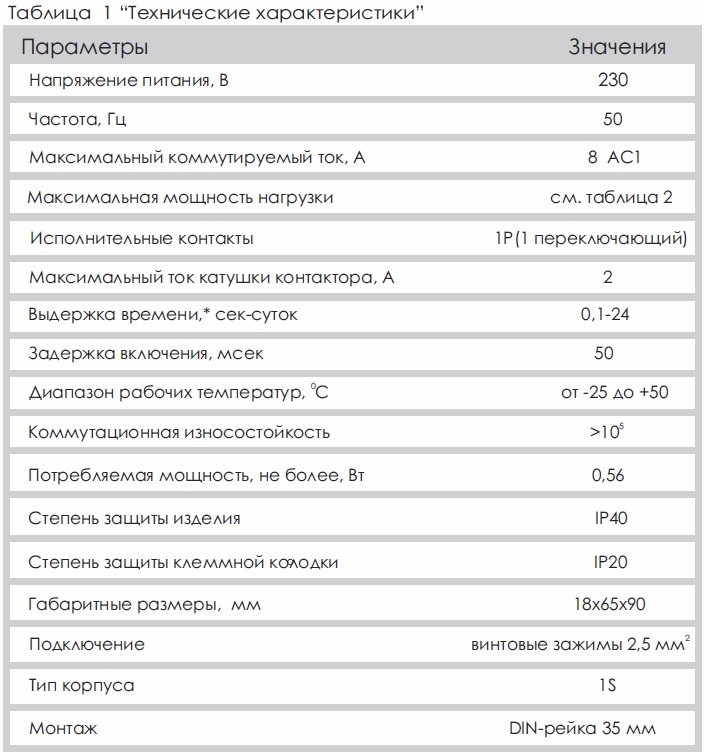

В таблице 1 приведена схема технических характеристик прибора:

Таймер

Программируемый цифровой таймер ТЭ15 от компании "IEK" предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными технологическими процессами. Таймер может использоваться в промышленных и бытовых электроустановках и должен устанавливаться в распределительных щитах. Заданные программы управления рассчитаны на недельный цикл.

Таймер поддерживает четыре режима работы: – все рабочие дни (пн-пт); – выходные дни (сб, вс); – вся неделя (пн-вс); – один любой день. В любой момент можно произвести включение/отключение вручную, что является важной функцией для схемы автоматического управления установкой ТСН-3,0Б, позволившей сильно сократить количество кнопочных пультов.

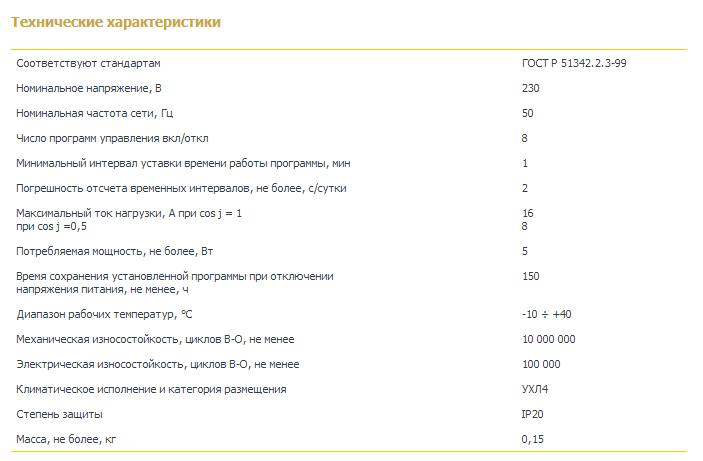

В таблице 2 приведена схема технических характеристик прибора:

Таблица 2

Контактор

Для данной схемы автоматизации выбраны контакторы модели КМИ-22510

25А 230В/АС3 компании "IEK" , рассчитанные на ток 25 ампер и

управляющее напряжение 230В.

Работающие с переменным током контакторы используются для пуска, реверсирования, остановки двигателей асинхронного типа, имеющих короткозамкнутый ротор, рассчитанных на U < 660 Вольт (категория использования — АС3).

Используют контакторы подобного типа при управлении дистанционным способом нагревательными цепями, системами освещения, иными приборами, имеющими небольшую нагрузку. Если используются контакторы с допустимым током до 40 А, то предполагается наличие одной группы замыкающих, размыкающих контактов. Рассчитанные на нагрузку свыше 40 Ампер контакторы имеют две отдельные группы: замыкающую и размыкающую.

Если контакторы выпущены за рубежом, то они подвергаются обязательной сертификации на соответствие МЭ К60947—4—1—2000, ГОСТ Р50030.4.1—2002. Предлагаемые отечественными производителями контакторы потребуют специальный сертификат соответствия CN. ME86.B00144, который подтвердит успешность испытаний.

В таблице 3 приведена схема технических характеристик прибора:

Таблица 3

Все представленные устройства автоматизации монтируются на DIN-рейке, что значительно упрощает монтаж схемы.
