Приложение в
(обязательное)
Перечень блоков БЛОК, подлежащих пломбированию, и методика пломбирования соединителей
В.1 Перечень блоков, подлежащих пломбированию, приведен в таблице В.1:
Таблица В.1
Наименование блока |
Установка пломб |
Кол. пломб на блоках |
||
Место |
Ответственные |
|||
Разобщительный кран тормозной магистрали |
Фиксатор открытого положения |
ЦТО |
1 |
|
ЭПК |
болт кожуха |
ЦТО |
1 |
|
КОН |
болт кожуха |
ЦТО |
1 |
|
соединитель |
КП(ПТО) |
1 |
||
ЭПВ |
болт кожуха |
ЦТО |
1 |
|
ПЭКМ |
соединитель |
КП(ПТО) |
1 |
|
СШ |
корпус |
ЦТО |
3 |
|
соединители |
КП(ПТО) |
см. примечания |
||
БИЛ |
корпус |
ЦТО |
5 |
|
соединители |
КП(ПТО) |
см. примечания |
||
БИЛ-ПОМ |
корпус |
ЦТО |
1 |
|
соединители |
КП(ПТО) |
2 |
||
БР-У |
корпус |
ЦТО |
1 |
|
соединители |
КП(ПТО) |
2 |
||
АЛС-ТКС |
корпус |
ЦТО |
1 |
|
соединители |
КП(ПТО) |
4 |
||
БВД-У |
корпус крышки |
ЦТО |
1 |
|
БС-ДПС |
корпус |
ЦТО |
1 |
|
соединители |
КП(ПТО) |
см. примечание |
||
ДПС |
болт крышки |
ЦТО |
1 |
|
соединители |
КП(ПТО) |
1 |
||
Рукоятки бдительности РБ, РБС, РБП |
Болт крышки |
ЦТО |
1 |
|
Примечания 1 Количество пломб на кабелях, подключенных к блокам СШ, БИЛ, АЛС-ТКС, БС определяется числом этих кабелей в соответствии с проектом оборудования локомотива.
3 Соединитель СНС блока СШ не пломбируется. |
||||
Продолжение Приложения В
В.2 Методика пломбирования соединителей блоков
В.2.1 Пломбирование соединителей блоков СШ, БИЛ, БИЛ-ПОМ, БР-У, АЛС-ТКС, производится после подключения кабелей к блокам по методу 1 или по методу 2. Метод выбирается причастным персоналом, исходя из удобства и качества пломбирования.
Допускается не устанавливать пломбы, если блоки и кабели БЛОК находятся внутри закрытого шкафа или пульта управления, доступ внутрь которых невозможен для локомотивной бригады и пассажиров.
В.2.2 Пломбирование по методу 1
В.2.2.1 Пломбирование соединителей проводится в соответствии с рисунком В.1. Внешний вид соединителей приведен на рисунке В.2.
Тип пломбы - Пломба полиэтиленовая 10/6,5 ТУ32-ЦТВР-04-89 (или аналогичный)
Тип проволоки- Проволока 0,3-0-Ч ГОСТ 3282-74 (или аналогичный).

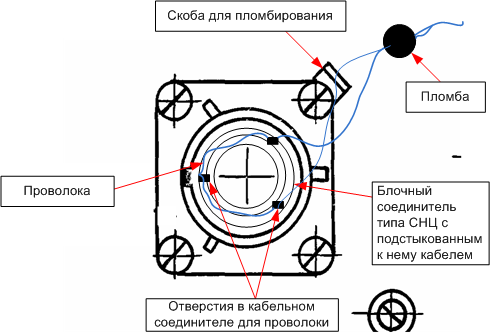

Рисунок В.1- Пломбирование соединителей с помощью проволоки
Продолжение Приложения В
Отверстие в кабельном
соединителе для проволоки
Рисунок В.2 – Внешний вид соединителей
Примечание- Пломбирование нескольких соединителей одного блока, расположенных в непосредственной близости, допускается проводить одной проволокой последовательно, проводя через каждый соединитель (согласно рисунку) и опломбировав одной пломбой.
