Іі .Опис приладів і методика вимірювання

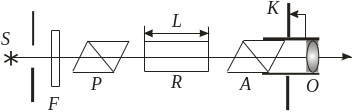

Прилад, на якому вимірюють концентрацію С оптично активних речовин, називається поляриметром рис. 3.

рис. 3.

Поляриметр, призначений для вимірювання концентрації розчинів цукру у воді – цукрометр. В поляриметрі застосовано принцип вимірювання яскравостей поділеного на три частини поля зору. Розділення на три частини поля зору достягається введенням в оптичну систему приладу кварцової пластини, яка займає середню частину поля зору.

Вирівнювання полів проводиться поворотом аналізатора поблизу повного затемнення поля, що відповідає схрещенню поляризатора і аналізатора.

Якщо тепер між поляриметром і аналізатором ввести трубку з оптично активним розчином, що обертає площину поляризації, то яскравість всіх частин поля зору порушиться, тобто фотометрична рівність порушиться. Вона може бути відновлена поворотом аналізатора на кут, рівний куту обертання площини поляризації розчином. Отже, різницею і двох відліків, відповідаючих фотометричній рівновазі поля з оптично активним розчином без нього, визначають кут обертання площини поляризації даним розчином. Знаючи цей кут, можна визначити концентрацію розчину С, використовуючи закон Біо:

(2)

l = 0,9504 дм, де коефіцієнт , виражений в процентах на градус, дорівнює для глюкози 2. Таким чином, щоб одержати концентрацію в процентах, треба кут обертання площини поляризації, визначений з допомогою приладу, помножити на 2.

Ііі. Завдання

1. Визначення нульового положення приладу.

2. Визначення кута обертання площини поляризації розчином цукру.

IV. Хід роботи

Денне світло або світло від матової електричної лампочки направити в прилад за допомогою дзеркальця. Через окуляр спостерігати фотометричне поле, добиваючись переміщення окуляра різкого зображення лінії розділу трійного поля. Обертанням аналізатора трійне поле встановити на рівномірну повну темноту і взяти відлік по ноніусу. Повторити 5 разів і середню величину із всіх відліків прийняти за нульовий відлік приладу α₀, або поправку на “0”. Результати занести в таблицю.

Якщо нуль ноніуса при установці на темноту виявився відносно нуля ноніуса зміщеним за годинниковою стрілкою, то поправка на нуль буде 3 “+”. Якщо проти годинникової стрілки - 3 “-”.

Трубку з досліджуваним розчином встановити в з’єднувальну трубку приладу, окуляр встановити на різке зображення ліній розподілу поля зору. Поворотом аналізатора встановити трійне поле на повну рівномірну темноту і записати відлік. Таких наводок зробити п’ять і вибрати середнє значення. Результат занести в таблицю.

З одержаного середнього значення α_с відніміть поправку на “0”, враховуючи її знак.

Результати всіх вимірювань та обчислень записати у звітну табл. 1

Таблиця 1

Результати вимірювань

№		с	с,%
