14. Типы диаграмм. Создание и модификация диаграмм.

Начало формы

Типы диаграмм

Показать все

Microsoft Excel поддерживает различные типы диаграмм, позволяя представлять данные понятным для конкретной аудитории способом. При создании диаграммы или изменении ее типа в Microsoft Excel или других программах Microsoft Office, таких как Microsoft Word, Microsoft PowerPoint или Microsoft Outlook, можно выбрать один из описанных ниже типов.

Внимание!    В этой статье описаны типы диаграмм, которые можно использовать. Сведения о создании диаграмм см. в статьях Краткое руководство: представление данных на диаграмме и Создание диаграммы от начала до конца.

В этой статье:

• Гистограммы

• Графики

• Круговые диаграммы

• Линейчатые диаграммы

• Диаграммы с областями

• Точечные диаграммы

• Биржевые диаграммы

• Поверхностные диаграммы

• Кольцевые диаграммы

• Пузырьковые диаграммы

• Лепестковые диаграммы

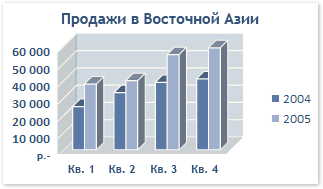

Гистограммы

Данные в столбцах или строках листа можно отобразить в виде гистограммы. Гистограммы полезны для представления изменений данных с течением времени и для наглядного сравнения различных величин.

В гистограммах категории обычно формируются по горизонтальной оси, а значения — по вертикальной.

Гистограммы содержат следующие подтипы диаграмм

• Гистограмма с группировкой и объемная гистограмма с группировкой    Гистограммы с группировкой сравнивают значения по категориям и выводят их в виде плоских вертикальных прямоугольников. На объемной гистограмме с группировкой данные отображаются в трехмерном виде. Третья ось значений (ось глубины) не используется.

Сгруппированные гистограммы можно использовать при отображении следующих категорий данных

• Диапазоны значений (например, количество элементов).

• Специфические шкалы (например, шкала Ликерта с масками, такими как "Полностью согласен", "Согласен", "Не знаю", "Не согласен", "Полностью не согласен").

• Неупорядоченные имена (например, названия элементов, географические названия или имена людей).

Примечание    Чтобы представить данные в трехмерном виде, при котором используются три оси (горизонтальная ось, вертикальная ось и ось глубины) и который можно изменить, используйте подтип объемных гистограмм.

• Гистограмма с накоплением и объемная гистограмма с накоплением    Гистограммы с накоплением показывают отношение отдельных составляющих к их совокупному значению, сравнивая по категориям вклад каждой величины в общую сумму. Гистограмма с накоплением представляет значения в виде плоских вертикальных прямоугольников с накоплением. Объемная гистограмма с накоплением показывает эти же данные только в трехмерном виде. Третья ось значений (ось глубины) не используется.

Совет    Гистограммы с накоплением можно использовать для вывода нескольких рядов данных, если требуется обратить внимание на итоги.

• Нормированная гистограмма с накоплением и объемная нормированная гистограмма с накоплением    Нормированные гистограммы с накоплением и объемные нормированные гистограммы с накоплением сравнивают по категориям процентный вклад каждой величины в общую сумму. Нормированная гистограмма с накоплением показывает значения в виде плоских вертикальных нормированных прямоугольников с накоплением. Объемная нормированная гистограмма с накоплением представляет эти же данные в трехмерном виде. Третья ось значений (ось глубины) не используется.

Нормированную гистограмму с накоплением можно использовать, если есть два или более рядов данных и нужно подчеркнуть их вклад в итоговое значение, особенно если итоговое значение одно и то же для каждой категории.

• Объемная гистограмма    В объемных гистограммах используются три оси, которые можно изменить (горизонтальная ось, вертикальная ось и ось глубины). Эти гистограммы служат для сравнения точек данных по горизонтальной оси и оси глубины.

Объемную гистограмму можно использовать для сравнения данных как по категориям, так и по рядам, поскольку диаграммы этого типа показывают категории вдоль горизонтальной оси и вдоль оси глубины, а по вертикальной оси выводят значения.

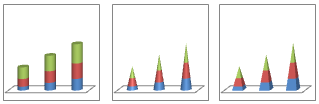

• Цилиндр, пирамида и конус    Для цилиндрических, конических и пирамидальных диаграмм доступны те же типы представлений (с группировкой, с накоплением, нормированная с накоплением и объемная), что и для прямоугольных гистограмм. Они показывают и сравнивают данные аналогичным образом. Единственное различие заключается в том, что эти типы диаграмм вместо прямоугольников содержат цилиндрические, конические и пирамидальные фигуры.

К началу страницы

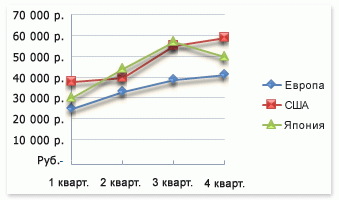

Графики

Данные, расположенные в столбцах или строках листа, можно представить в виде графика. Графики позволяют изображать непрерывное изменение данных с течением времени в едином масштабе и идеально подходят для представления тенденций изменения данных с равными интервалами. На графиках данные категорий равномерно распределяются вдоль горизонтальной оси, а все значения равномерно распределяются вдоль вертикальной оси.

Графики можно использовать, если метки категорий являются текстовыми и представляют значения, разделенные равными интервалами, например месяцы, кварталы или финансовые годы. Это особенно важно при наличии нескольких рядов: для отображения одного ряда можно использовать точечную диаграмму. Также графики можно использовать при наличии нескольких разделенных равными интервалами числовых меток, в частности лет. Если числовых меток больше десяти, вместо графика лучше использовать точечную диаграмму.

Графики содержат следующие подтипы диаграмм

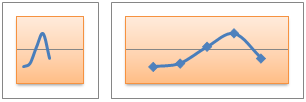

• График и график с маркерами    С помощью графиков с маркерами, отмечающими отдельные значения данных, или без маркеров удобно показывать динамику изменения данных с течением времени или по упорядоченным категориям, особенно когда точек данных много и порядок их представления существенен. Если категорий данных много или значения являются приблизительными, используйте график без маркеров.

• График с накоплением и график с накоплением с маркерами    Графики с накоплением, отображаемые как с маркерами для конкретных значений данных, так и без маркеров, можно использовать для представления изменения вклада каждого значения с течением времени или по упорядоченным категориям.

Примечание    На диаграммах с накоплением данные суммируются, что может быть нежелательно. Кроме того, поскольку увидеть накопление на графике бывает непросто, иногда вместо него стоит воспользоваться графиком другого вида либо диаграммой с областями с накоплением.

• Нормированный график с накоплением и нормированный график с накоплением с маркерами    Нормированные графики с накоплением с маркерами, отмечающими отдельные значения данных, или без маркеров можно использовать для иллюстрации динамики вклада каждой величины в процентах с течением времени или по упорядоченным категориям. Если категорий данных много или значения являются приблизительными, используйте нормированный график с накоплением без маркеров.

Совет    Для лучшего представления данных подобного типа рекомендуется использовать нормированную диаграмму с областями с накоплением.

• Объемный график    На объемных графиках каждая строка или столбец изображаются в виде объемной ленты. Объемный график имеет горизонтальную, вертикальную ось и ось глубины, которые можно изменять.

К началу страницы

Круговые диаграммы

Данные в одном столбце или строке листа можно представить в виде круговой диаграммы. Круговая диаграмма демонстрирует размер элементов одного ряда данных относительно суммы элементов. Точки данных на круговой диаграмме выводятся как проценты от всего круга.

Круговые диаграммы рекомендуется использовать, если:

• Требуется отобразить только один ряд данных.

• Все значения, которые требуется отобразить, неотрицательны.

• Почти все значения, которые требуется отобразить, больше нуля.

• Количество категорий не более семи.

• Категории соответствуют частям общего круга.

Круговые диаграммы содержат следующие подтипы диаграмм

• Круговая диаграмма и объемная круговая диаграмма    Круговые диаграммы показывают вклад каждой величины в общую сумму в двухмерном или трехмерном виде. Чтобы заострить внимание на некоторых секторах, можно вытащить их вручную из круговой диаграммы.

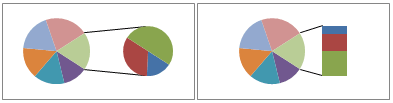

• Вторичная круговая диаграмма и вторичная гистограмма    Вторичная круговая диаграмма и вторичная гистограмма представляют собой круговые диаграммы с заданными пользователем значениями, извлеченными из главной круговой диаграммы и перенесенными на вторичную круговую диаграмму или линейчатую диаграмму с накоплением. Эти типы диаграмм полезны, когда нужно упростить просмотр небольших секторов главной круговой диаграммы.

• Разрезанная круговая диаграмма и объемная разрезанная круговая диаграмма    Разрезанная круговая диаграмма демонстрирует вклад каждого значения в общую сумму, подчеркивая отдельные значения. Разрезанные круговые диаграммы можно представить в объемном виде. Можно изменить настройки разреза диаграммы для всех или отдельных секторов, однако перемещать секторы разрезанной диаграммы вручную нельзя.

Совет    Извлекать секторы вручную позволяет круговая или объемная круговая диаграмма.

К началу страницы

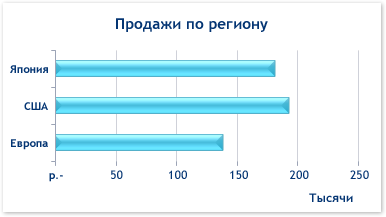

Линейчатые диаграммы

Данные в столбцах или строках листа можно представить в виде линейчатой диаграммы. Линейчатые диаграммы используют для сравнения отдельных элементов.

Линейчатые диаграммы рекомендуется использовать, если:

• Метки осей имеют большую длину.

• Выводимые значения представляют собой длительности.

Линейчатые диаграммы содержат следующие подтипы диаграмм

• Сгруппированные линейчатые диаграммы и сгруппированные объемные линейчатые диаграммы    Линейчатые диаграммы с группировкой позволяют сравнивать величины по категориям. В диаграммах этого типа категории обычно располагаются по вертикальной оси, а величины по горизонтальной. В объемных линейчатых диаграммах с группировкой используются объемные горизонтальные прямоугольники; в таких диаграммах нельзя вывести данные в трехмерной проекции.

• Линейчатые диаграммы с накоплением и объемные линейчатые диаграммы с накоплением    Линейчатая диаграмма с накоплением показывает вклад отдельных величин в общую сумму. В объемных линейчатых диаграммах с накоплением используются объемные горизонтальные прямоугольники; в таких диаграммах нельзя вывести данные в трехмерной проекции.

• Нормированная линейчатая диаграмма с накоплением и объемная нормированная линейчатая диаграмма с накоплением    Этот тип диаграмм позволяет сравнить по категориям процентный вклад каждой величины в общую сумму. В объемных нормированных линейчатых диаграммах с накоплением используются объемные горизонтальные прямоугольники; в таких диаграммах нельзя вывести данные в трехмерной проекции. .

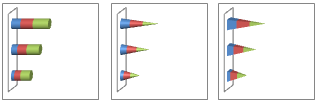

• Горизонтальные цилиндр, пирамида и конус    Для диаграмм этих типов доступны те же виды представлений (с группировкой, с накоплением, нормированная с накоплением), что и для диаграмм с прямоугольниками. Они позволяют выводить и сравнивать данные аналогичным образом. Единственное различие заключается в том, что эти типы диаграмм вместо горизонтальных прямоугольников содержат цилиндрические, конические и пирамидальные фигуры.

К началу страницы

Диаграммы с областями

Данные в столбцах или строках листа можно представить в виде диаграммы с областями. Диаграммы с областями подчеркивают величину изменений с течением времени и могут использоваться для привлечения внимания к суммарному значению в соответствии с тенденцией. Например, данные, отражающие прибыль в зависимости от времени, можно отобразить на диаграмме с областями для привлечения внимания к общей прибыли.

Отображая сумму значений рядов, такая диаграмма наглядно показывает вклад каждого ряда.

Диаграммы с областями содержат следующие подтипы диаграмм

• Диаграммы с областями и объемные диаграммы с областями    Диаграммы с областями или объемные диаграммы с областями показывают изменение величин с течением времени или по категориям. В объемных диаграммах с областями используются три оси (горизонтальная, вертикальная и ось глубины), которые можно изменять. Обычно вместо диаграмм с областями без накопления рекомендуется использовать графики, так как данные одного ряда могут быть перекрыты данными другого ряда.

• Диаграммы с областями с накоплением объемные диаграммы с областями с накоплением    Диаграммы с областями с накоплением показывают изменения вклада каждой величины с течением времени или по категориям. Объемные диаграммы с областями с накоплением отображают те же самые зависимости, но только в трехмерном виде. Однако такие диаграммы не являются по-настоящему объемными , поскольку в них не используется третья ось значений (ось глубины).

• Нормированная диаграмма с областями с накоплением и объемная нормированная диаграмма с областями с накоплением    Нормированные диаграммы с областями с накоплением показывают изменения вклада каждой величины в процентах с течением времени или по категориям. Объемные нормированные диаграммы с областями с накоплением отображают те же самые зависимости, но только в трехмерном виде. Однако такие диаграммы не являются по-настоящему объемными  , поскольку в них не используется третья ось значений (ось глубины).

К началу страницы

Точечные диаграммы

Данные в столбцах и строках листа можно представить в виде точечной диаграммы. Точечная диаграмма показывает отношения между численными значениями в нескольких рядах данных или отображает две группы чисел как один ряд координат x и y.

Точечная диаграмма имеет две оси значений, при этом одни числовые значения выводятся вдоль горизонтальной оси (оси X), а другие — вдоль вертикальной оси (оси Y). На точечной диаграмме эти значения объединяются в одну точку и выводятся через неравные интервалы или кластеры. Точечные диаграммы обычно используются для иллюстрации и сравнения числовых значений, например научных, статистических или технических данных.

Точечные диаграммы рекомендуется использовать, если:

• Требуется изменять масштаб горизонтальной оси.

• Требуется использовать для горизонтальной оси логарифмическую шкалу.

• Значения расположены на горизонтальной оси неравномерно.

• На горизонтальной оси имеется множество точек данных.

• Требуется эффективно отображать данные электронной таблицы, которые содержат пары сгруппированных полей со значениями, и вводить независимые шкалы точечной диаграммы для показа дополнительных сведений о сгруппированных значениях.

• Требуется демонстрировать не различия между точками данных, а аналогии в больших наборах данных.

• Требуется сравнить множество точек данных без учета времени;  чем больше данных будет использовано для построения точечной диаграммы, тем точнее будет сравнение.

Для вывода данных таблицы в виде точечной диаграммы следует поместить данные по оси X в одну строку или столбец, а соответствующие данные по оси Y — в соседние строки или столбцы.

Точечные диаграммы содержат следующие подтипы диаграмм

• Точечные диаграммы с маркерами    Диаграмма этого типа позволяет сравнивать пары значений. Точечную диаграмму с маркерами данных, но без линий следует использовать, когда точек данных много и соединительные линии могут затруднить их восприятие. Этот тип диаграммы можно также использовать, если нет необходимости показывать связь между точками данных.

• Точечные диаграммы с плавными линиями и точечные диаграммы с плавными линиями и маркерами    На диаграмме этого типа точки соединены сглаживающими линиями. Такие линии могут отображаться с маркерами или без них. Сглаживающую кривую без маркеров следует использовать, если точек данных достаточно много.

• Точечные диаграммы с прямыми линиями и точечные диаграммы с прямыми линиями и маркерами    На диаграмме этого типа точки данных соединяются прямыми линиями. Прямые могут выводиться с маркерами или без них.

К началу страницы

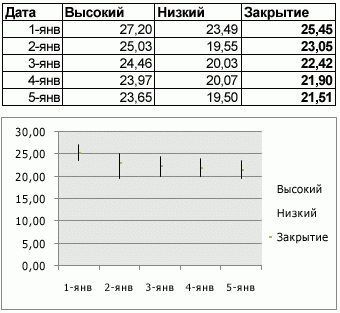

Биржевые диаграммы

Данные, расположенные в столбцах или строках листа в определенном порядке, можно представить в виде биржевой диаграммы. Как следует из названия, биржевые диаграммы чаще всего используются для иллюстрации изменений цен на акции. Однако их также можно использовать для вывода научных данных. Например, с помощью биржевой диаграммы можно представить дневные или годичные колебания температуры. Для создания биржевой диаграммы необходимо правильно упорядочить данные.

Способ расположения данных на листе, которые будут использованы в биржевой диаграмме, очень важен. Например, для создания простой биржевой диаграммы (самый высокий курс, самый низкий курс, курс закрытия) следует поместить данные в столбцы с заголовками "Самый высокий курс", "Самый низкий курс" и "Курс закрытия" в указанном здесь порядке.

Биржевые диаграммы содержат следующие подтипы диаграмм

• Диаграмма (самый высокий курс, самый низкий курс, курс закрытия)    Биржевая диаграмма (самый высокий курс, самый низкий курс, курс закрытия) часто используется для демонстрации цен на акции. Для нее нужны три набора данных в следующем порядке: самый высокий курс, самый низкий курс, курс закрытия.

• Открытие-максимальный-минимальный-закрытие    Для диаграмм этого типа требуется четыре набора значений в правильном порядке (курс открытия, самый высокий курс, самый низкий курс, курс закрытия).

• Объем-максимальный-минимальный-закрытие    Для диаграмм этого типа требуется четыре набора значений в правильном порядке (объем, самый высокий курс, самый низкий курс, курс закрытия). На следующей биржевой диаграмме отражено изменение объемов продаж на двух осях значений: одна для столбцов, в которых указан объем, а другая – для цен на акции.

• Объем-открытие-максимальный-минимальный-закрытие    Для диаграмм этого типа требуется пять наборов значений в правильном порядке (объем, курс открытия, самый высокий курс, самый низкий курс, курс закрытия).

К началу страницы

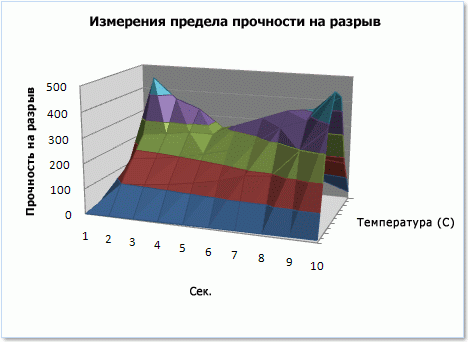

Поверхностные диаграммы

Данные в столбцах или строках листа можно представить в виде поверхностной диаграммы. Поверхностная диаграмма полезна, если требуется найти оптимальные комбинации данных из двух наборов. Как на топографической карте, области, относящиеся к одинаковым диапазонам, при этом выделяются цветами и штриховкой.

Поверхностные диаграммы можно использовать для иллюстрации категорий и наборов данных, представляющих собой числовые значения.

Поверхностные диаграммы содержат следующие подтипы диаграмм

• Объемные поверхностные диаграммы    Диаграммы этого типа показывают изменение величин по двум измерениям в виде поверхности. Цветные полосы на поверхности не являются рядами данных — они представляют различия значений. На диаграммах этого типа данные можно представить в трехмерном виде, который можно рассматривать как резиновую пленку, натянутую на трехмерную гистограмму. Обычно такие диаграммы используются для отображения отношений между большими объемами данных, которые трудно продемонстрировать иначе.

• Проволочная объемная поверхностная диаграмма    Объемная поверхностная диаграмма, выводимая без цвета на поверхности, называется проволочной объемной поверхностной диаграммой. На такой диаграмме отображаются только линии.

Примечание    Проволочная объемная поверхностная диаграмма читается с трудом, но такой тип диаграмм рекомендуется использовать для быстрого отображения больших наборов данных.

• Контурная диаграмма    Контурные диаграммы являются видом сверху на поверхностные диаграммы. На них разные цвета соответствуют определенным диапазонам значений. Линии на контурной диаграмме соединяют координаты одинаковых значений, полученные интерполяцией.

• Проволочная контурная диаграмма    Проволочные контурные диаграммы похожи на поверхностные диаграммы, если смотреть на них сверху. Они не содержат цветных полос и отображают только линии.

Примечание    Проволочная контурная диаграмма сложна для восприятия. Вместо нее можно использовать объемную поверхностную диаграмму.

К началу страницы

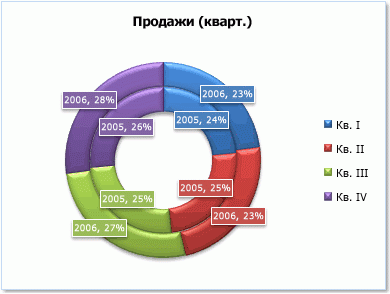

Кольцевые диаграммы

Данные, расположенные только в столбцах или строках листа, можно представить в виде кольцевой диаграммы. Как и круговая диаграмма, кольцевая диаграмма демонстрирует отношение частей к целому, но может содержать более одного ряда данных.

Примечание    Восприятие кольцевых диаграмм затруднено. Вместо них можно использовать линейчатые диаграммы с накоплением или гистограммы с накоплением.

Кольцевые диаграммы содержат следующие подтипы диаграмм

• Кольцевая диаграмма    На диаграммах этого типа данные отображаются в виде колец, каждое из которых представляет ряд данных. Если в метках данных отображаются проценты, каждое кольцо в сумме должно давать 100 %.

• Фрагментированная кольцевая диаграмма    Очень похожие на фрагментированные круговые диаграммы, фрагментированные кольцевые диаграммы иллюстрируют вклад каждого значения в общей сумме с выделением отдельных значений, но могут содержать несколько рядов данных.

К началу страницы

Пузырьковые диаграммы

На пузырьковой диаграмме можно отобразить данные столбцов листа, при этом значения по оси X выбираются из первого столбца данных, а соответствующие значения по оси Y и значения, определяющие размер пузырьков, выбираются из соседних столбцов.

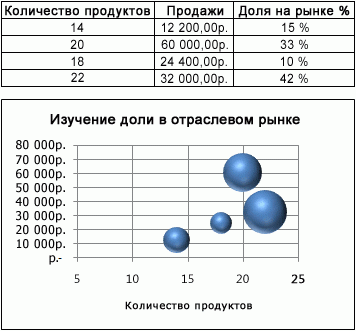

Так, данные можно организовать в соответствии с приведенным примером.

Пузырьковые диаграммы содержат следующие подтипы диаграмм

• Пузырьковая или объемная пузырьковая диаграмма    Оба этих типа пузырьковых диаграмм позволяют сравнивать наборы из трех значений вместо двух. Третье значение определяет размер маркера пузырька. Отображение пузырьков можно задать в двухмерном или трехмерном виде.

К началу страницы

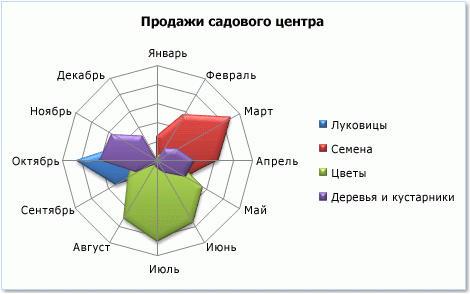

Лепестковые диаграммы

Данные в столбцах или строках листа можно представить в виде лепестковой диаграммы. Лепестковая диаграмма позволяет сравнить агрегированные значения нескольких рядов данных.

Лепестковые диаграммы содержат следующие подтипы диаграмм

• Лепестковая диаграмма и лепестковая диаграмма с маркерами    Лепестковые диаграммы отображают изменения значений относительно центральной точки с маркерами для отдельных точек данных или без них.

• Лепестковая диаграмма с областями    На лепестковой диаграмме с областями области, заполненные рядами данных, выделены цветом.

Когда диаграмма создана, ее можно видоизменить в любое время.

   Существует множество способов модификации диаграммы.

• Перемещение и изменение размеров диаграммы.

• Изменение типа диаграммы.

• Перемещение элементов диаграммы.

• Удаление элементов диаграммы.

   Активизация диаграммы

   Прежде чем приступать к модификации диаграммы, ее нужно активизировать. Чтобы активизировать внедренную диаграмму, щелкните на ней. При этом активизируется вся диаграмма, и будет выбран тот элемент, на котором Вы щелкнули.

   Для того чтобы активизировать диаграмму, расположенную на отдельном листе, щелкните на ярлычке этого листа.

   Перемещение диаграммы и изменение ее размеров

   Если диаграмма находится на отдельном листе, то Вы не сможете переместить ее или изменить ее размер. Однако можно изменить вид диаграммы с помощью команды Вид | По размеру окна.

   Если же диаграмма внедрена в рабочий лист, то Вы можете свободно перемещать ее и изменять ее размеры. Для перемещения диаграммы нужно щелкнуть на ее рамке, а затем перетащить ее, удерживая нажатой левую клавишу мыши; чтобы изменить размер диаграммы, нужно перетащить любой из восьми маркеров размера, расположенных на рамке диаграммы.

   Изменение местоположения диаграммы

   Для того чтобы переместить диаграмму из отдельного листа диаграммы на рабочий лист (т.е. внедрить ее на рабочий лист) или, наоборот, преместить внедренную диаграмму на отдельный лист, выполните команду Диаграмма | Размещение. Эта команда открывает диалоговое окно Размещение диаграммы, где Вы можете выбрать новое местоположение диаграммы.

   Если выделена внедренная в рабочий лист диаграмма и в диалоговом окне Размещение диаграммы Вы выберете существующий лист диаграммы как новое местоположение внедренной диаграммы , то эта диаграмма наложится на уже существующую диаграмму, и Вы не сможете расположить их рядом так, чтобы они не перекрывали друг друга. Как правило, на отдельном листе диаграмм размещается только одна диаграмма. Поэтому или удалите с листа диаграмм исходную диаграмму, или поместите перемещаемую диаграмму на другой лист.

   Изменение типа диаграммы

   Чтобы изменить тип выбранной диаграммы, используйте один из следующих методов:

• Щелкните на кнопке Тип диаграммы , которая расположена на панели инструментов Диаграммы, и выберите один из 18 основных типов диаграмм.

• Bыполните команду Диаграмма | Тип диаграммы.

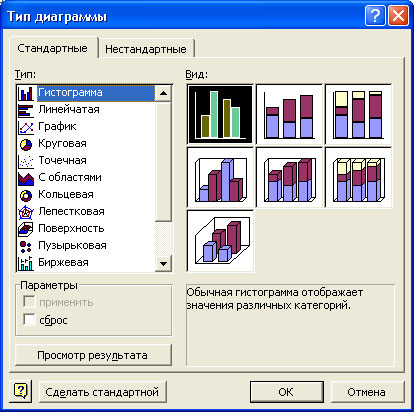

   При выборе команды Диаграмма | Тип диаграммы на экране появляется диалоговое окно, показанное на рисунке 1.

Рис. 1. Окно для выбора типа диаграммы

   Если Вы хотите выбрать один из стандртных типов (и подтипов) диаграмммы, то щелкните на вкладке Стандартные. Если же Вам нужен один из специальных типов диаграммы, щелкните на вкладке Нестандартные. Когда выбран тип диаграммы, щелкните на кнопке ОК, и выделенная диаграмма будет иметь заданный Вами тип.

   Перемещение и удаление элементов диаграммы

   Некоторые из частей диаграммы могут быть передвинуты (например, заголовки и легенды). Чтобы переместить элемент диаграммы, выберите его, щелкнув мышью, а затем перетащите на нужное место в диаграмме. Чтобы удалить элемент диаграммы, выделите его, а затем нажмите клавишу Delete.

   Другие изменения в диаграмме

   Когда диаграмма активизирована, можно выбрать для работы различные ее элементы. Модификация диаграммы подобна любому другому действию в Excel: сначала Вы отмечаете что-либо, а затем вводите нужную для работы команду.

   Для изменения цвета элемента можно воспользоваться кнопкой Цвет заливки , которая находиться на панели инструментов Форматирование.

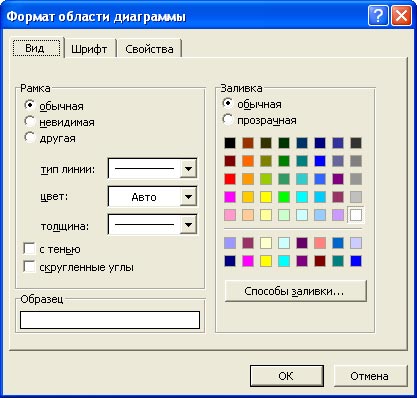

   Если дважды щелкнуть на элементе диаграммы или использовать комбинацию клавиш Ctrl + 1 при выделенном элементе диаграммы, появится диалоговое окно Формат, содержащее свойства этого элемента. Например, двойной щелчок левой кнопкой мыши по области диаграммы, приводит к открытию диалогового окна, изображенного на рисунке 2.

Рис. 2. Диалоговое окно Формат области диаграммы
