23 Габарит навантаження і негабаритні вантажі.

Габарит навантаження – граничний поперечний (перпендикулярний до осі колії) контур, в якому, не виходячи назовні, має розміщуватися вантаж ( із урахуванням упакування та кріплення) на відкритому рухомому складі за умови знаходження його на прямій горизонтальній колії.

Розрізняють :

-зональний габарит навантаження-збільшений габарит навантаження для перевезення лісових вантажів у напіввагонах;

- пільговий габарит навантаження- допускається при завантажені вантажів, які розміщуються в межах довжини підлоги універсальних платформ з базою не більше 9,72 м та чотиривісних піввагонів;

- загальний габарит навантаження.

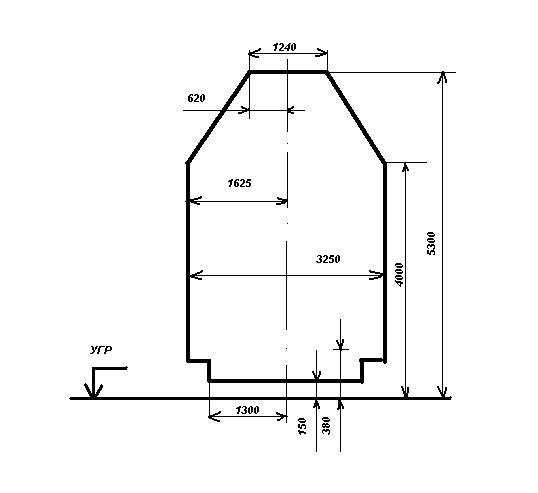

Рисунок 1. Габарит навантаження

Негабаритний вантаж –це вантаж, розміри якого (включаючи упаковку й кріплення) перевищують основний габарит навантаження в разі розташування вантажу на вагоні (зчепі), який перебуває на прямій горизонтальній дільниці колії або вантаж, геометричні виноси якого в кривих перевищують геометричні виноси розрахункового вагона у цих кривих.

Негабаритність може бути однобічною, коли частина вантажу виходить за габарит навантаження в один бік; двосторонньою, коли частини вантажу виходять за габарит в обидва боки; несиметричною, коли обрис розрізу вантажу різний відносно вісі колії; симетричною, коли обрис розрізу вантажу однаковий відносно вісі колії.

В залежності від висоти, на якій вантаж виходить за межі контуру габариту навантаження, встановлюються три основні зони негабаритності вантажу:

зона нижньої негабаритності – має 6 ступенів;

зона бокової негабаритності – має 6 ступенів;

зона верхньої негабаритності – має 3 ступені;

вертикальна – перевищує висоту габарита – ступенів не має, або габаритний, або понад негабаритний.

Відсутність негабаритности у будь-якій зоні, зокрема і відсутність вертикальної сверхнегабаритності, відзначається цифрою «0» понадгабаритність позначається цифрою «8» .

24 Класифікація негабаритних вантажів.

Негабаритний вантаж –це вантаж, розміри якого (включаючи упаковку й кріплення) перевищують основний габарит навантаження в разі розташування вантажу на вагоні (зчепі), який перебуває на прямій горизонтальній дільниці колії, а поздовжня вісь цього вагон (зчепу) збігається з віссю залізничної колії в одній вертикальній площині, або вантаж, геометричні виноси якого в кривих перевищують геометричні виноси розрахункового вагона у цих кривих.

Негабаритність може бути однобічною, коли частина вантажу виходить за габарит навантаження в один бік; двосторонньою, коли частини вантажу виходять за габарит в обидва боки; несиметричною, коли обрис розрізу вантажу різний відносно вісі колії; симетричною, коли обрис розрізу вантажу однаковий відносно вісі колії.

В залежності від висоти, на якій вантаж виходить за межі контуру габариту навантаження, встановлюються три основні зони негабаритності вантажу:

зона нижньої негабаритності – має 6 ступенів;

зона бокової негабаритності – має 6 ступенів;

зона верхньої негабаритності – має 3 ступені;

вертикальна – перевищує висоту габарита – ступенів не має, або габаритний, або понад негабаритний.

Вантаж, що має негабаритність кодується 5 значним кодом:

1-й знак	завжди літера H (>негабаритность)
2-й знак	ступінь нижньоїнегабаритности, може приймати значення від 1 до 6
3-й знак	ступінь бічнийнегабаритности, може приймати значення від 1 до 6
4-й знак	ступінь верхньоїнегабаритности, може приймати значення від 1 до 3
5-й знак	вертикальнасверхнегабаритность (вантаж виходить поза встановлені межінегабаритности), має значення 8

Відсутність негабаритности у будь-якій зоні, зокрема і відсутність вертикальної сверхнегабаритності, відзначається цифрою «0», понадгабаритність позначається цифрою «8» .
