Міністерство освіти і науки Коледж інформаційних технологій та землевпорядкування

Національний Авіаційний Університет

ТЕХНІЧНИЙ ЗВІТ

з виробничої практики

Керівник від бази практики:

Поліщук Л. Л.

Керівник від коледжу:

Виконала:

Студентка 3 курсу

Групи ГР.-31

Смілик М. С.

КИЇВ 2011

ЗМІСТ

ТЕХНІЧНОГО ЗВІТУ:

1.Вступ.

2. Відомості про підприємство:

а) Структура КДП ’’Київгеоінформатика’’ ;

б) Довідка ТОВ “ ГЕОМАТИЧНІ РІШЕННЯ ”;

в) Діяльність товариства;

г) Устаткування;

д) Техніко-економічний потенціал і досвід учасника.

3.Програмне забезпечення підприємства:

а) Програма Mapinfo;

б) Програма Digital;

4. Вивчення програмного забезпечення і технічної документації

по цифровому фотограмметричному комплексу (ЦФК) ’’Дельта’’ :

а) Паспортні дані ЦФК ’’Дельта’ ’та будова і принцип роботи;

б) Технологічний порядок роботи на ЦФК ’’Дельта’’;

в) Орієнтування растрових зображень (внутрішнє, взаємне, зовнішнє);

г) Ортофототрансформування;

д) Cтворення ЦМР;

е) Фототриангуляція;

є) Формування блоку знімків ( Blok) та Фототриангуляційні вимірювання ( Triangulation )

5. Додатки

6. Висновок.

ВСТУП

Проходячи виробничу практику з 23 травня по 17 липня на підприємстві «КИЇВГЕОІНФОРМАТИКА», я дізналася про історію розвитку підприємства, про те, які роботи виконують на цьому підприємстві, обладнання, яким володіє підприємство, програмне забезпечення підприємства (Mapinfo, Digital, Credo, AutoCad.).

Отримала досвіт спілкування з людьми у виробничому колективі, освоїла певне коло програмних питань, намагалася як можна більше опанувати нові знання та навички.

Отримала можливість оцінити свій професійний рівень як молодого спеціаліста для самостійної роботи на виробництві.

Структура КДП ’’Київгеоінформатика’’

Директор

Заступник директора з охорони праці

Заступник директора з загальних питань

Транспортний відділ – 11 чол.

Начальник відділу – 4

Водії – 5

Робочі (сторожа) – 4

Робочі - 1

АУП – 13 чол.

Бухгалтерія – 4

Планово-виробничий відділ – 1

1 відділ – 2

Відділ кадрів – 2

Група техконтролю – 2

Зав. Канцелярією – 1

Комірник - 1

Геодезичний відділ – 17 чол.

Начальник відділу – 1

Інженери – 7

Техніки - 9

Топографічний відділ – 15 чол.

Начальник відділу – 1

Інженери – 9

Техніки - 5

Відділ картографії та кадастру – 35 чол.

Начальник відділу – 1

Керівник групи – 3

Провідний інженер - 1

Інженери – 15

Техніки – 12

Робочі - 3

НВЦ “Геоматика” – 24 чол.

Начальник відділу – 1

Зав. лабораторією – 1

Керівник групи – 1

Інженери – 11

Техніки – 10

Тов "геоматичні рішення"

02094, м. Київ, вул. Попудренка, 54

ДОВІДКА ТОВ “ ГЕОМАТИЧНІ РІШЕННЯ ”

Поштова адреса:	02094 м. Київ, вул. Попудренка, 54
Телефон	38044-568-5393
Факс	38044-568-5393
e-mail:	company@geomatica.kiev.ua
Директор	Бондар Анатолій Лаврентійович
Форма власності:	Приватна
Юридичний статус:	Підприємство є юридичною особою
Банківські реквізити	р/р № 26000301799 в АКБ «Форум» м. Києва МФО 322948 Код ЄДРПОУ 32043710 С-во платника податку 3534710

Підприємство створене в 2002 році.

Взято на облік і перереєстровано	Деснянською районною державною адміністрацією р. Києва
Спеціалізація:	Побудова геодезичних мереж, забезпечення споживачів топографо-геодезичними, картографічними, фотограм-метричними даними, створення цифрових моделей місцевості, цифрових топографічних карт, планів і ортофотопланів. Проведення науково-технічних досліджень і розробок, пов'язаних з виробництвом топографо-геодезичної і картографічної продукції, впровадження у виробництво нових технологій, лазерне сканування і побудова тривимірних моделей
Ліцензії . Ліцензія Укргеодезкартографії, Ліцензія Держкомзему України Чисельність працюючих: 28 чоловік, в тому числі 2 кандидати технічних наук, 1 кандидат економічних наук .

Діяльність товариства

Системна інтеграція в галузі геоматики, поставка обладнання, навчання, розробка проектів …

Працівники підприємства брали участь в багатьох міжнародних проектах.

Підприємство оснащене наступними приладами:

GPS приймачі:

GPS TRIMBLE 4800 -3 шт.

GPS Promark3- 3 шт

Електронні тахеометри:

TRIMBLE 5601 1” -1 шт

TRIMBLE 3303 DR 3” – 5 шт

NIVO 3m - 1 шт

Ліцензії на програмне забезпечення.

В виробничому процесі використовуються 18 комп’ютерів та робочих станцій з наступним програмним забезпеченням:

MapInfo 9.5 – 10

ESRI ARCGIS 9.x – 2

PCI GEOMATICA 10.0 - 1

AUTOCAD, GEONIX - 2

MAPEDIT 5.0 - 9

DIGITALS - 8

TRIMBLE GEOMATICS OFFICE 2

Інше устаткування:

Цифровий прецизійний нівелір з комплектом інварних штрихових кодових рейок

TRIMBLE DiNi - 012.

Кольоровий плоттер Epson 9600 (формат В0) – 1шт

Для забезпечення належної якості у виконанні робіт підприємство здійснює використовування зарубіжного досвіду у виконанні аерофотознімання і створення цифрових топографічних карт і планів, ортофотопланів.

Техніко-економічний потенціал і досвід учасника

ТОВ "Геоматичні рішення" протягом багатьох років виконує високоточні інженерно-геодезичні роботи в будівництві та при експлуатації складних інженерних споруд та комплексів.

Співробітники компанії мають досвід виконання інженерно-геодезичних робіт на різних стадіях будівництва і експлуатації різноманітних об’єктів:

• створення геодезичної основи мостового переходу через р. Дніпро в м. Києві;

• створення геодезичної основи та винос основних осей будівництва мостових переходів Одеського морського торгового порту;

• створення геодезичної основи та винос основних осей будівництва мостових переходів Одеського морського торгового порту;

• створення геодезичної основи та винос основних осей житлових будинків та споруд інфраструктури в місті Києві;

• спостереження за вертикальними і горизонтальними деформаційними процесами будівель, споруд та їх окремих конструктивних елементів на зсувних схилах

• лазерне сканування та побудова тривимірних моделей історичних архітектурних обєктів

• визначення відхилень від проектного положення підкранових рейкових шляхів мостових та козлових кранів і осідань фундаментів технологічного устаткування на ТЕЦ та інших промислових обєктах.

ТОВ "Геоматичні рішення" має підготовлені кадри, досвід, спеціальні геодезичні прилади і все необхідне для проведення комплексу інженерно-геодезичних робіт по забезпеченню будівництва будь-якої складності

Програмне забезпечення підприємства

Програмне забезпечення підприємства приставлене різними програмами, але найчастіше використовують такі програми, як Mapinfo, Digital, Credo, AutoCad.

Програма DIGITAL

Вся геодезія та землеустрій в одній ліцензійної програмне  Digitals забезпечує автоматизацію геодезичних робіт від обробки польових вимірів до створення обмінних файлів, кадастрових планів і техдокументації.  Не потребує додаткових програм, таких як Autoсad або MapInfo.  Створює графічні та текстові документи на основі шаблонів, дозволяючи максимально автоматизувати процес і легко адаптувати його під будь-які вимоги.  Сумісність і універсальність  Програму вже багато років використовують тисячі організацій по всій Україні та за її межами. Підприємства Укргеодезкартографії створюють карти у форматі Digitals DMF. Це дозволяє легко обмінюватися цифровими картами без втрати їх змісту та оформлення.  Програма також відкриває і записує карти в популярних форматах Autocad DXF / DWG, ArcGIS Shape, MapInfo MID / MIF, Microstation DGN, Panorama TXF та інших.Digitals безпосередньо відкриває растри мають геодезичну прив'язку в форматах GeoTIF, ArcInfo World File і MapInfo TAB.  Універсальна платформа з величезним набором функцій  У Digitals ви зможете зрівнювати теодолітних і тахеометрическую зйомку, створювати топографічні та спеціальні карти і плани, накопичувати кадастрову базу даних, будувати моделі рельєфу і моделювати горизонталі, розраховувати площі і об'єми, переглядати карти в тривимірному вигляді, використовувати супутникові знімки, ортофотоплани і скановані карти, створювати текстову і графічну документацію.  Потужне картографічне ядро  Графічне ядро ​​програми використовується в цифрових фотограмметричних станціях Delta, відомих у всьому світі. Дозволяє створювати векторні топографічні плани і карти в умовних знаках. Поєднує векторні карти і растрові зображення, такі як, результати аерокосмічної зйомки, ортофотоплани, скановані карти і схеми.Дозволяє накопичувати сотні тисяч об'єктів в жодній карті. Не висуває особливих вимог до системи і нормально працює навіть на застарілих комп'ютерах.  Професійна команда розробників  Має багаторічний досвід і більше десяти років активно розвиває програмний продукт, постійно розширюючи його можливості.  Надає користувачам Digitals кваліфіковану технічну підтримку і консультації режимі online (ICQ), по телефону і e-mail.  А що конкретно вміє Digitals?  Digitals вміє все те, що і будь-яка інша землевпорядна програма, а також дещо, чого інші програми робити не можуть, наприклад ...  Завантаження супутникових знімків з Google Maps і Virtual Earth  Маючи підключення до Інтернет та карту будь-якої території у відомій системі координат, можна автоматично завантажити растрову підкладку прямо в карту. Знімки завантажуються «на льоту» і трансформуються в потрібну проекцію (СК63, СК42, і т.д.). Це дозволяє легко контролювати просторове положення кадастрових обмінних файлів та інших об'єктів. Зйомка всій території земної кулі доступна з дозволом від 15 до 0.6 м.  Вставка в карту і зшивання безлічі растрів  Груповий режим трансформування растрів, дозволяє зшивати безліч окремих планшетів в єдиний файл. Створення динамічних растрових мозаїк, із завантаженням вихідних зображень на льоту з вихідних файлів без їх трансформації. Відсутність обмежень на сумарний розмір мозаїки. У карту можуть бути одночасно додані тисячі сканованих растрів, космічних знімків та ортофотопланів.  Багатокористувацький режим роботи  Є можливість зберігання карт у безкоштовній PostgreSQL або комерційної MS SQL базі даних. При цьому забезпечується одночасний доступ до даних безлічі користувачів. Зміни, внесені одним користувачем, відображаються на екранах всіх інших користувачів. СУБД забезпечує цілісність даних, створення резервних копій, призначення прав користувачів.  Розвинені засоби редагування карт і планів  Digitals містить потужний векторний редактор з простими у використанні інструментами редагування, додавання кадастрової інформації за допомогою настроюваних форм введення, створення текстових підписів і таблиць, вставки об'єктів з офісних додатків з використанням OLE. Дозволяє використовувати формули, функції, програмовані кнопки і макроси для автоматизації рутинних процесів. Виконує контроль топології - вкладеності, перетину, збіги контурів з автоматичним виправленням помилок.  Розширюваність програми  Digitals Professional це далеко не межа. При необхідності, ви зможете розширити функціональність до рівня Delta / Digitals, додавши модуль стереоскопічною обробки аерофотозйомки, створення мозаїчних ортофотопланів і навіть планування та виконання зальотів аерозйомки. Час, витрачений на освоєння Digitals, не пропаде марно, оскільки це інструмент, що росте разом з вашими запитами.

Робота з растровими зображеннями  Є інструменти для корекції зображення, конвертації в різні формати, створення піраміди масштабів і геодезичної прив'язки растрів. Як растрової підкладки при оцифрування можна використовувати аерофото та космічні знімки, скани паперових карт, планів і схем. Забезпечується швидке відображення зображень великих розмірів без повної їх завантаження в пам'ять.  Відображення карт в тривимірному вигляді  На відміну від більшості землевпорядних пакетів та ГІС, всі карти в Digitals є тривимірними. Яка карта може бути подана у 3D, дозволяючи роздивитися її з різних кутів зору. Дана можливість корисна для контролю правильності призначення висот об'єктів карти. Якщо карта містить модель рельєфу, вона може бути представлена ​​у вигляді поверхні. У звичайному режимі відображення можна розглядати в 3D виділені об'єкти в у додатковому вікні - навігаторі.  Це були хороші новини

Не дуже гарна новина всього одна - за програму потрібно платити  Ми свідомо ведемо демократичну цінову політику, намагаючись зробити Digitals доступним як можна більшій кількості користувачів. Ціна коливається від 900 грн за версію початкового рівня (Digitals Standard) до 1800 грн за повну версію (Digitals Professional з модулем геодезії та генератора звітів). При купівлі кількох комплектів програми, ціна виявляється ще нижче. Наприклад, мережева ліцензія на п'ять робочих місць Digitals Professional з двома додатковими модулями обійдеться всього в 3600 грн. Аналогів, які пропонували б ті ж можливості по настільки помірною ціною, просто не існує.  А чому б не користуватися піратською версією Digitals?  Піратська версія відмінно підійде для установки на домашній комп'ютер з метою залучення домочадців до азів цифрової картографії та ГІС. Використовувати ж її для професійної діяльності на своєму робочому місці недоцільно з наступних причин ...  Юридична  Використання неліцензійного програмного забезпечення є порушенням закону. Причому основна відповідальність, як правило, лягає на безпосереднього виконавця, оскільки довести, що він використовує піратську копію з відома керівника буває вкрай складно. Важко повірити, але диваки, що ризикують власною свободою, заради економії кількох сотень гривень для свого боса існують. У цьому нас переконують регулярні запити правоохоронних органів з приводу відкритих кримінальних справ про незаконне використання Digitals в різних регіонах України.  Технічна  Те, що зламана версія з вигляду працює майже як справжня ще нічого не означає. Спотворені координати, раптово виникають в картах паролі, зіпсовані файли і зниклі дані, ось далеко не повний перелік проблем, з якими стикаються користувачі піратської версії. На хакерських форумах нерідко можна зустріти скарги та прохання про допомогу від подібних любителів труднощів, прирікають себе на постійну боротьбу з виникаючими проблемами.  Економічна  Економічний збиток від використання піратської копії пов'язаний з постійними втратами часу на вирішення виникаючих проблем при неможливості скористатися кваліфікованою підтримкою розробників. Іноді, п'ятихвилинна консультація з нашою службою технічної підтримки дозволяє оперативно вирішити проблему, на яку, без сторонньої допомоги, користувач витратив би кілька годин, а то й днів. Крім того, офіційні користувачі регулярно отримують оновлення програми з новими можливостями, що дозволяють їм працювати більш ефективно.

Програма MAPINFO

За допомогою MapInfo Professional Ви можете в повному обсязі використовувати всі переваги геоінформаційного картографування. Ви можете відобразити свої дані на Карті у вигляді точок, тематично розфарбованих діапазонів, кругових або стовпчастих діаграм, районів та ін Ви можете виконувати операції з географічними об'єктами типу райо ¬ нування, об'єднання і злиття об'єктів і буферизації. Ви можете також зробити запити до власних даними та запити до віддалених баз даних прямо з MapInfo Professional.  Можливості MapInfo Professional дозволяють, наприклад, визначити найбільш відвідуваний з найближчих магазинів, розрахувати відстань між покупцями та магазинами, розфарбувати магазини різним кольором залежно від річної виручки і т.п. Все це разом наочно реалізується на електронній Карті.  Знайомство з картографією  Нам доступні величезні обсяги інформації. Дані зберігаються в електронних таблицях, звітності про торгівлю та маркетингу. Електронні носії містять масу різноманітних даних, що стосуються торгівлі, бізнесу, навколишнього середовища і т.д. Ці відомості про персонал, обладнання, маркетингу, торгової звітності, можна уявити на тематичних картах і графіках, а також інших наочних формах.

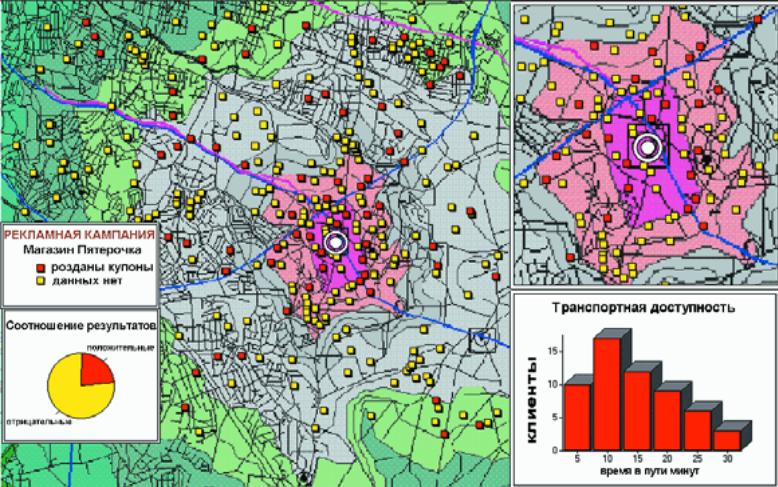

Малюнок: Приклад тематичної Карти     Переважна частина цих даних має географічну складову. За різними оцінками до 85 відсотків усіх баз даних містять будь-яку географічну інформацію, таку як адреси, міста, держави, поштові індекси або навіть телефонні номери з кодами міст та областей.  Комп'ютерна Картографія дозволить Вашому комп'ютеру не просто обробляти дані, а швидко і наочно представляти їх, використовуючи географічні компоненти даних, щоб Ви могли, вивчаючи Карту, вловити їх загальний зміст.  Працює з Microsoft Windows  MapInfo Professional сумісна з Microsoft Windows 2000, Windows NT 4.0, Windows XP Professional і Windows XP Home і Office. Ви відчуєте себе як вдома, в знайомій обстановці. При розробці MapInfo ми врахували увесь досвід роботи з нашими користувачами. Вам не треба щось змінювати у звичних способах роботи, зміняться тільки результати, які Ви отримаєте - і Ви, безсумнівно, оціните зручність і ефективність як нових, так і удосконалених функцій програми.  Використання Ваших даних  Почнемо з того, що Ви можете використовувати вже наявні дані в тій формі, в якій вони зберігалися: в електронній таблиці (наприклад, Lotus 1-2-3 або Excel), базі даних типу Access 2000, системах CAD, інших ГІС і т. д. Якщо дані зберігаються у віддалених базах даних, Ви можете отримати доступ до них прямо з MapInfo Professional. Якщо дані ще не організовані для обробки, Ви можете створювати файл бази даних прямо в MapInfo або використовувати дані, що поставляються MapInfo, наприклад, дані переписів.  Крім цього MapInfo поставляє тисячі Карт, починаючи від Карт вулиць до Карт світу. При необхідності Ви можете створювати свої власні Карти, використовуючи або MapInfo, або креслярський пакет. Все, що може бути схематизовано: плани будинків, транспортні потоки, навіть анатомія мозку - можна розглядати як Карти і, отже, показати в MapInfo.  Після того, як Ви відобразили дані на екрані, Ви можете зберегти результати в файлах або роздрукувати їх на будь-якому з десятків типів принтерів або плоттерів, з якими працює MapInfo. Але спочатку встановіть MapInfo Professional, слідуючи інструкціям в розділі Установка MapInfo. Якщо Ви вперше встановлюєте цю програму або якщо Ви раніше не стикалися з комп'ютерною картографією, то Глава 4: Основи MapInfo Professional, ознайомить Вас з основними термінами та поняттями Картографії. А почати вивчення системи можна з інтерактивного Web-підручника.  Якщо знадобиться додаткова інформація про дані, звертайтеся безпосередньо в MapInfo Corporation (в меню Довідка виберіть MapInfo в мережі WWW).   Огляд можливостей  MapInfo поєднує переваги обробки інформації, якими володіють бази даних (включаючи мову запитів SQL), і наочність Карт, схем та графіків. У MapInfo Professional суміщені ефективні засоби аналізу і представлення даних.  Ось лише деякі з можливостей MapInfo Professional:  • Прямий доступ до файлів, створеним в dBASE або FoxBASE, ASCII з роздільниками, файлах CSV з роздільником-комою, ESRI ® шейп-файли, Lotus 1-2-3, Microsoft Excel і Microsoft Access, імпорт графічних файлів різних форматів; можливість створювати файли баз даних MapInfo.  • Перегляд даних у будь-якій кількості вікон трьох видів: вікнах Карт, списки і графіки. Технологія синхронного представлення даних дозволяє відкривати одночасно кілька вікон, що містять одні й ті ж дані, причому зміна даних в одному з вікон супроводжується автоматичним зміною подання цих даних у всіх інших вікнах. Прямий доступ до віддалених баз даних, таких як Oracle або SQL Server. Можливість зшивати Карти дозволяє обробляти кілька Карт як одну. Можливість створювати легенди для будь-яких верств Карти.  Тематичні Карти дозволяють аналізувати дані з високою наочністю, включаючи третій-Карти, тематичні Карти растрових поверхонь і Карти-призми. Ви можете підкладати під векторні Карти растрові зображення. Складання запитів різної складності: від простих вибірок з окремих файлів до складних SQL-запитів по декількох файлах.  Збереження вікон і вибірок у вигляді Робочих наборів, що дозволяє починати роботу відразу з того місця, на якому Ви закінчили попередній сеанс.  Геолінк, що дозволяє відкривати асоційовані з об'єктами Карти файли або переходити по URL-адресами прямо з вікна Карти.  Перенесення вмісту вікон MapInfo в документи інших програм за допомогою OLE.Універсальний набір засобів малювання і редагування, а також інших функцій зміни виду Карт.  Пакет Crystal Reports дозволяє Вам створювати професійні звіти за табличними даними прямо в MapInfo.  Вікно підготовки макета Звіту - друкованого подання вікон. Можливості високоякісної друку та експорту Зміна проекцій Карт на екрані в процесі оцифрування.  Функції об'єктів, що виправляють неточності у вихідних даних, налаштування параметрів суміщення вузлів різних об'єктів.  Кожного разу при запуску MapInfo Ви спілкуєтеся зі зручним інтерфейсом. Після обробки просторових даних Ви можете зберегти результат у вигляді файлу або роздрукувати його на принтері або плотері.  Комплект документації MapInfo Professional   Якщо Ви не можете знайти необхідну інформацію, будь ласка, скористайтеся Довідкової системою, що поставляється разом з продуктом.  Доступ до документації MapInfo Professional  Документація з MapInfo Professional і програму створення звітів Crystal Reports знаходиться у файлах формату PDF в підкаталозі Documentation інсталяційного каталогу MapInfo. Читати ці файли можна використовуючи програму Adobe ® Acrobat Reader, яку можна знайти на установчому диску або на сайті корпорації Adobe:  Рядок повідомлень  Рядок повідомлень MapInfo в нижній частині вікна містить різноманітні коментарі до того, що відбувається на екрані. Показом рядка повідомлень можна керувати за допомогою команди Налаштування> Показати / Приховати рядок повідомлень.  Увага: Коментарі не відображаються у рядку повідомлень постійно. Вони з'являються в залежності від використовуваної функції.  • Довідка: Щоб швидко отримати відповідь на питання "Що робить ця команда", помістіть покажчик миші до пункту меню, і в лівій частині рядка повідомлень з'являється короткий опис призначення команди.  • У рядку повідомлень також може відображатися інформація про розмір (ширині) вікна Карти, масштабі Карти та положенні курсору. Ви можете вибрати який з цих параметрів буде відображатися безпосередньо в рядку повідомлень. Якщо натиснути на стрілочку в правому верхньому куті поля рядка повідомлень, відкриється список з трьох варіантів. Виберіть потрібну настройку. Рядок повідомлень автоматично відновиться. Цими ж налаштуваннями можна керувати з діалогу Режими вікна Карти ( Карта > Режими).  • Змінні шари: Щоб при роботі з програмою Ви завжди були в курсі, який з відкритих верств Карти є змінюваним, MapInfo Professional виводить у рядку повідомлень шар, що є змінним на даний момент. Змінити цей шар можна безпосередньо в рядку повідомлень. Натисніть стрілочку в правому верхньому куті відповідного поля рядка повідомлень. Відкриється список шарів вікна Карти. Виберіть шар, який повинен стати редагованим. Рядок повідомлень автоматично оновиться, показуючи новий змінюваний шар.  • Доступні шари: у рядку повідомлень також виводиться інформація про шари, в яких проведено вибірка. Якщо на Карті нічого не вибрано, то в рядку повідомлень Ви побачите: "Обраний: Ні".  • Записи вікна Списку: якщо відкрито вікно Списку, у рядку повідомлень з'являється кількість показаних записів.  • Поєднання вузлів: при натисканні на клавішу S включається режим сполучення вузлів, що супроводжується написом "ВУЗЛИ" в рядку повідомлень.  • Індикатор автотрасування: при натисканні на клавішу T включається режим трасування, що супроводжується написом "Автотрасування" в рядку повідомлень.  Індикатор "Потік": при натисканні на клавішу N включається режим автоматичного ("потокової") трасування, що супроводжується написом "ПОТІК" в рядку повідомлень.  Довідкова система  Довідкова система MapInfo Professional забезпечує отримання інформації, достатньої для того, щоб розібратися в програмі і використовувати її ефективно. Ви можете отримати потрібну Вам інформацію кількома способами:  • Використовуйте закладку Довідника Зміст і виберіть одну з "книг". Натисніть на назву "книги", щоб переглянути список її глав. Виберіть потрібну главу зі списку.  • Для пошуку за вказаною слову використовуйте закладку Пошук. У порожнє поле введіть шукане слово. При цьому MapInfo Professional виведе список слів, близьких за своїм написанням до шуканого.  • Для швидкого пошуку розділу скористайтесь закладкою Покажчик. Введіть у пусте поле перші літери шуканого слова. Буде виведено розділ, перші літери назви якого найбільш повно збігаються з тим, що Ви надрукували. Оберіть мишкою потрібний розділ.  • Відкрийте закладку Вибрані щоб керувати часто відкриваються темами.  • Натисніть клавішу F1 на вибрану команду меню або в діалозі. На екрані відобразиться відповідний розділ Довідкової системи. У кожному діалозі присутня кнопка Довідка, натискання на яку відкриває розділ Довідника, присвячений роботі з даними діалогом.  • Швидкий доступ на сайт публікацій MapInfo: клацніть на напис MapInfo Corporation внизу кожної теми для доступу на сайт MapInfo. Там Ви можете знайти інформацію про продукти, нові версії, технічні ради і повну версію документації. Сайт www.esti-map.ru  містить останню інформацію про російської версії MapInfo Corporation та інших продуктах корпорації MapInfo.

Вивчення програмного забезпечення і технічної документації

по цифровому фотограмметричному комплексу (ЦФК) ’’Дельта’’

Паспортні дані ЦФК ’’Дельта’’

Цифровий фотограмметричний комплекс (ЦФК) призначений для автоматизо-

ваного створення цифрових карт і планів по аерофотознімкам, в тому числі:

- оновлення цифрових карт і планів;

- отримання ортофотопланів;

- створення кадастрових планів та виконання інвентаризації земель;

- створення територіальних ГІС;

- вирішення містобудівних, маркшейдерських та інженерних задач;

- обробки фототеодолітних знімків для виконання вище названих пунктів.

Будова і принцип роботи

Комплекс складається із:

а) станції сканування ;

б) станції фотограмметричної обробки цифрових знімків ;

в) мереженого облаштування і системного програмного забезпечення Windows

NT/95.

Дія приладу базується на роботі зі зображенням не у оптичному стані, а перет-

вореному до цифрового складу за допомогою високоточного сканера. Датчики для

вимірювань рухів замінюються звичайною комп’ютерною мишею. З кожних сусідніх

аерофотознімків або фототеодолітних знімків, які являють собою в межах поздовж-

нього перекриття стерео пару,на екран виводиться зображення. Знімки стереопари

виводяться на ліву і праву панелі. Ці зображення розглядаються через якесь стерео-

пристосування ( стереоскоп або стерео окуляри ), і оператор бачить стерео модель

місцевості. Курсор за допомогою програм перетворюється у позірну (уявну) просторо-

ву марку, тобто у дві реальні марки (бувають 3-х різних форм – крапки, хрестика та

верхівки стрілки - і 3-х кольорів

Рухи цифрових знімків (зображень) – це їх пересування у площині екрана, або це є з зміною координат точок зображень. Вся подальша робота – звичайна (аналогічна роботі на

аналогових астереопиладах). Виконуються всі орієнтування, збір цифрової інформації та складання карти або плану.

З допомогою кореляційних функцій (коефіцієнта кореляції) на приладі можна виконувати автоматичне усування поперечних та поздовжніх паралаксів – автоматичне орієнтування.

Технологічний порядок роботи на ЦФК ’’Дельта’’ :

Підготовка прилада до роботи – стосується тих складових частин,які мають рухомі та оптичні частки, тобто сканера.

1. Сканування знімків – здійснюється через панель керування (введення розміру знімка або зони сканування в мм і номера знімка, закладання діапозитиву або негативу до касети емульсійним шаром донизу )

2. Підготовка вихідних даних (фокусна відстань АФА, відстань між координатними мітками, координати опорних точок тощо.)

3. Внутрішнє орієнтування зображень знімків

4. Взаємне орієнтування для отримання цифрової простороваї моделі місцевості в умовній системі координат (відповідає геометричній моделі в аналоговому методі)

5. Зовнішнє (або взаємне і зовнішнє) орієнтування моделі

6. Задавання параметрів майбутнього плана або карти

7. Цифровий стереоскопічний збір інформації про місцевість

8. Редагування зібраної цифрової інформації,

а також виконання таких робіт:

• інвентаризація земель

• складання ортофотопланів і ортофотокарт.

Програмне забезпечення цифрової фотограметричної станції “Дельта” – це пакет програм, призначений для реалізації проектов робіт по створенню і обробці цифрових карт. Вихідним матеріалом для створення цифрових карт слугують растрові зображення, отримані скануванням аерознімків, космічних знімків, планів і карт на паперових носіях, а також результати наземної зйомки.

Пакет програм включає в себе програми MODELS.EXE, TRIANPR.EXE, TRIADA.EXE і GED.EXE.

Програма MODELS.EXE призначена для орієнтування растрових зображень знімків і здійснює такі операції: формування файлів описання фотокамер і опорних точок, внутрішнє орієнтування знімків, взаємне орієнтування стереопари і зовнішнє орієнтування растрового зображення.

Програма TRIANPR.EXE призначена для формування інформації про блок знімків і доозволяє вказувати кількість маршрутів в блоці, максимальну кількість знімків в одному маршруті, місце розташування растрових зображень знімків і їх взаємне розташування в блоці. Вся інформація про блок записується до текстового файла для подальшого використання програмою фототриангуляції (TRIADA.EXE).

Програма TRIADA.EXE дозволяє виконувати вимірювання по растровим зображенням (відсканованим аерознімкам) для їх подальшого врівноваження.

Програма GED.EXE призначена для збору і обробки картографічної інформації, містить в собі вбудовані програми MODELS.EXE, TRIANPR.EXE і TRIADA.EXE, які активізуються при натисканні відповідних кнопок на головній панелі інструментів.
