27. Подъем нескольких плоских конструкций
Подъем нескольких плоских конструкций производят преимущественно подтягиванием тягами без перемещения монтажных средств по вертикали и с их перемещением в процессе монтажа. В практике строительства этот метод известен как метод подъема перекрытий.
Для восприятия горизонтальных усилий и придания большей жесткости в сре дине возводимого здания устраивают ядра жесткости, в которых проходят коммуникационные каналы. Ствол может монтироваться любым из известных способов — из сборных элементов или в скользящей опалубке с применением самоподъемного или другого крана, который впоследствии может использоваться для установки колонн и подъемников.
Подъем нескольких конструкций без перемещения монтажных средств выполняют аналогично, как и подъем по направляющим одной конструкции. Установку подъемников производят по оголовкам колонн, консолям, коммуникационным шахтам, вышеустановленным этажам и т. д. В зависимости от размеров направляющих (условно высокие и короткие) или установки на них по высоте подъемников метод монтажа может иметь некоторые специфические особенности Процесс производства работ при таком методе предусматривает: устройство пакета плит и установку подъемника; подъем гидроподъемниками пакета плит на высоту, превышающую высоту первого этажа (длина винтовых тяг и трубчатых колонн должна превышать высоту пакета плит на высоту этажа); установку под пакетом сборных железобетонных колонн длиной, равной высоте этажа между плитами перекрытий; опускание нижней плиты перекрытия на проектные отметки; соединение плиты перекрытия с колоннами; подъем рам подъемников на отметку, превышающую высоту следующего этажа; установку под пакетом сборных железобетонных колонн длиной, равной высоте этажа между плитами и т. д. до подъема самой верхней плиты перекрытия — крыши.
29.Выталкиванием осуществляют перемещение объемных конструкций последовательно, начиная с верхних этажей, с помощью рабочих органов или самих монтажных средств, передвигающихся вместе с блоком по направляющим. Таким образом производят подъем блоков шагающими подъемниками, конструкция которых основана на принципе фрикционного зацепления (рис. 1.11, а), Этот подъем аналогичен подъему нескольких плоских конструкций, расположенных на одной вертикали, за исключением необходимости последующего циклического подъема нижележащих блоков. При этом первоначально устанавливают вышележащий на данной вертикали блок, а затем под него подстраивают нижележащий. Процесс продолжается до тех пор, пока все блоки не будут подвешены к направляющим колоннам. Блоки могут подаваться под монтаж на специально оборудованных тележках, перемещающихся по рельсам вдоль или поперек оси пролета здания, с которых их захватывают подъемные механизмы.
13. Конструктивные схемы каркасных зданий

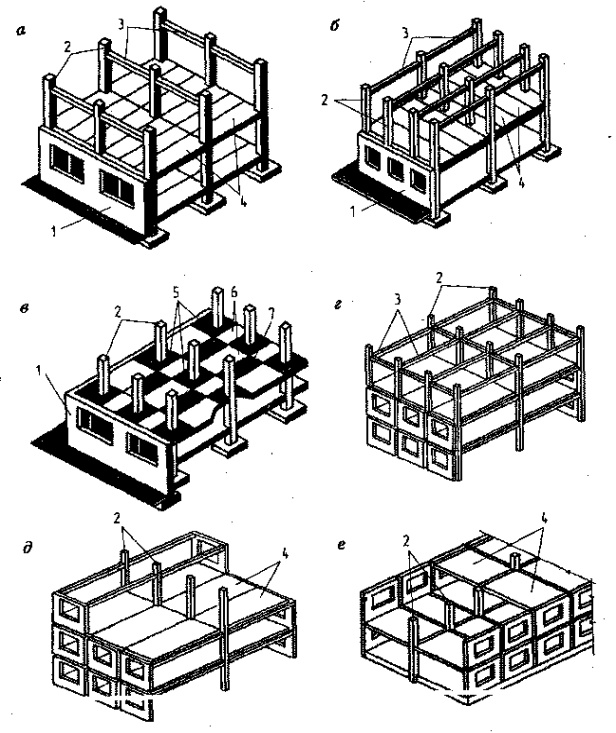

Рис. 2.3. Конструктивные типы каркасных зданий: а — с продольным расположением ригелей; б — с поперечным расположением ригелей; в — безригельное решение; г — с пространственным каркасом; д — с неполным поперечным каркасом и несущими наружными стенами; е — с опиранием панелей на наружные панели и две стойки по внутреннему ряду; 1 — самонесущие стены; 2 — колонны; 3 — ригели; 4 — плиты междуэтажных перекрытий; 5 — надколонная плита перекрытия; 6 — межколонные плиты; 7 — панель-вставка
Каркасные крупнопанельные здания выполняют в виде многоярусной пространственной системы, состоящей из колонн и междуэтажных перекрытий. Несущими элементами являются колонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены. Такой конструктивный тип используют для возведения высотных зданий, а также в тех случаях, когда необходимы помещения значительных размеров, свободные от внутренних опор Каждый конструктивный тип здания, в свою очередь, имеет несколько конструктивных схем, различающихся взаимным расположением несущих элементов.Для бескаркасных типов зданий характерны следующие схемы:
1. с продольным расположением несущих стен (в этом случае на них опираются междуэтажные перекрытия);
2. с поперечным расположением несущих стен (в данном случае наружные стены, за исключением торцовых, — самонесущие, на них не передаются нагрузки от перекрытий);
3. перекрестная — с опиранием плит перекрытия (по контуру) на продольные и поперечные стены.Для каркасного типа зданий могут применяться схемы 1. с поперечным расположением ригелей,
2.с продольным расположением ригелей
3. безригельные.
Выбор конструктивной схемы влияет на объемно-планировочное решение здания и определяет тип его основных конструкций.Здание и его элементы, подвергающиеся воздействию вертикальных и горизонтальных нагрузок, должны иметь достаточную прочность (способность отдельных конструкций и всего здания воспринимать приложенные нагрузки), устойчивость (способность здания сопротивляться воздействию горизонтальных нагрузок) и пространственную жесткость (способность отдельных элементов и всего здания не деформироваться при действии приложенных сил.и увеличением этажности здания возрастают различные нагрузки, действующие на него. С помощью специальных мер достигаются необходимые устойчивость и пространственная жесткость здания.В бескаркасных зданиях пространственная жесткость обеспечивается устройством внутренних поперечных стен и стен лестничных клеток, связанных с продольными (наружными) стенами, а также междуэтажных перекрытий, связывающих стены между собой и расчленяющих их на отдельные ярусы по высоте.
