Determinarea bazei stilpului
Materialul stilpului este otel clasa (Ry=230MPa);fundatia sub stilp se executa din beton clasa B15(Rb=8.5MPa);forta axiala in stilp N=3173.6kN

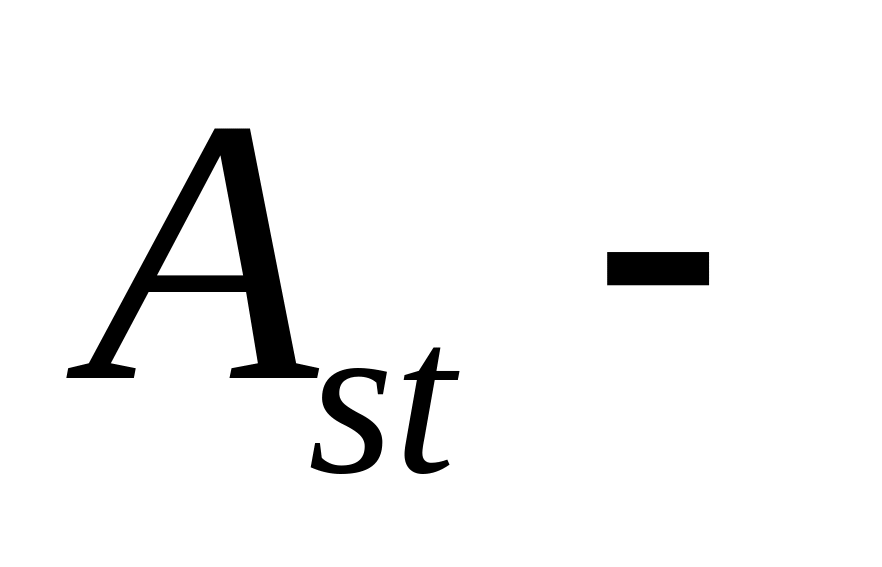

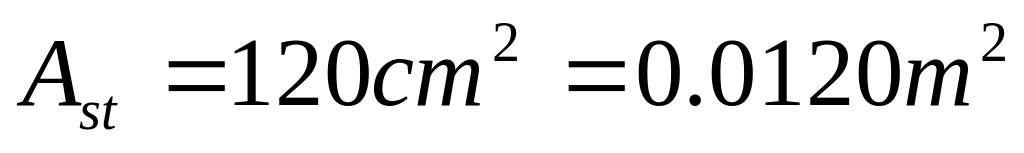

aria
stîlpului

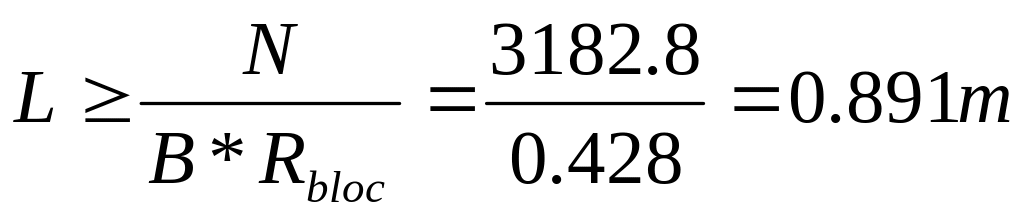

Adoptăm în prealabil B=422mm
Adoptăm dimensiunea plăcii B * L=0.42*80

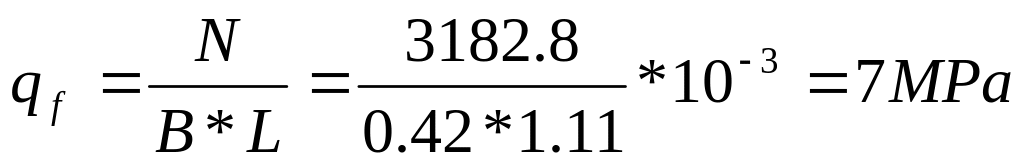

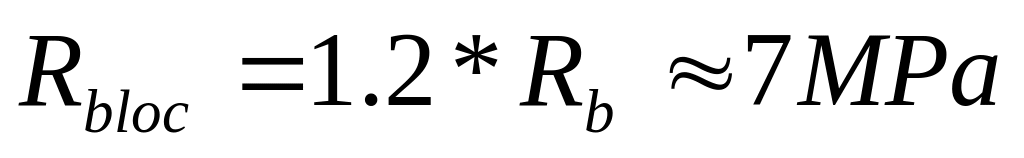

Tensiunea de contact între placa de reazem şi beon

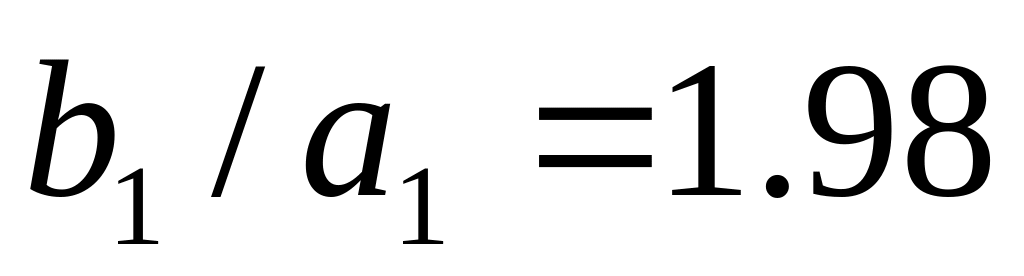

Pentru sectorul 1 b/a=380/182.5=2.08
Din tabelul 2.4alegem valorile lui
α =0.094
Pentru
sectorul 2
Din tabelul 2.4alegem valorile lui
β =0.133
Pentru sectorul 3

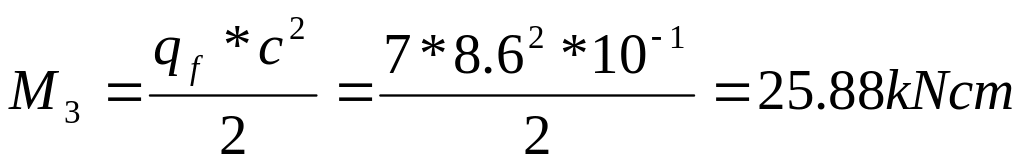

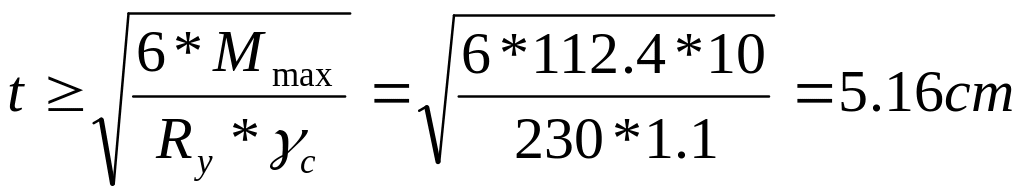

Grosimea plăcii de reazem se va determina cu relaţia:
Adoptăm grosimea plăcii t=5.1cm

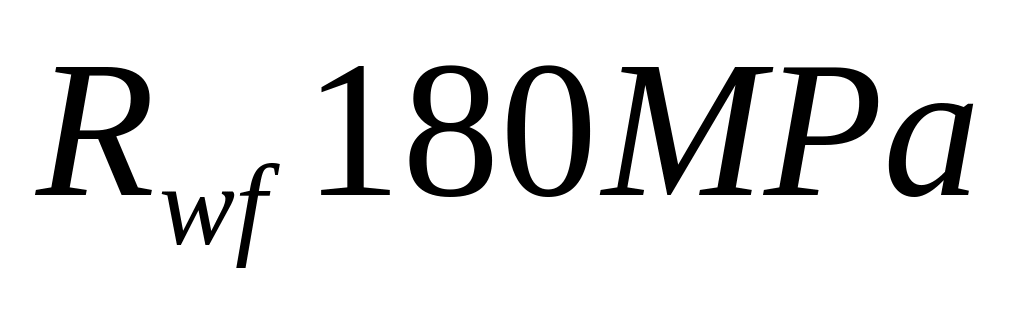

Prinderea transversală se va face cu sudură semiautomată cu sîrmă de sudat de marca Cb=0.8A

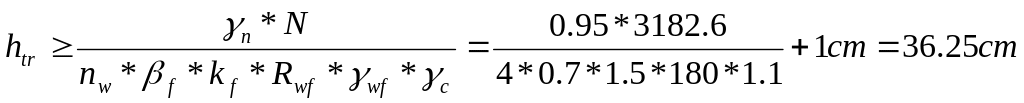

Înălţimea traversei

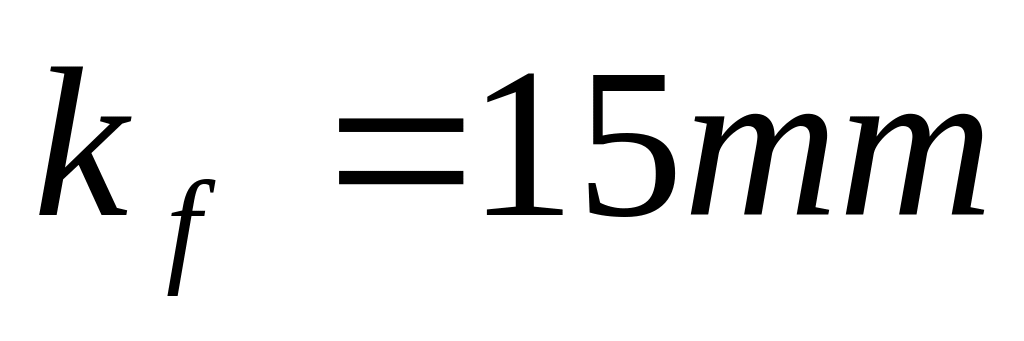

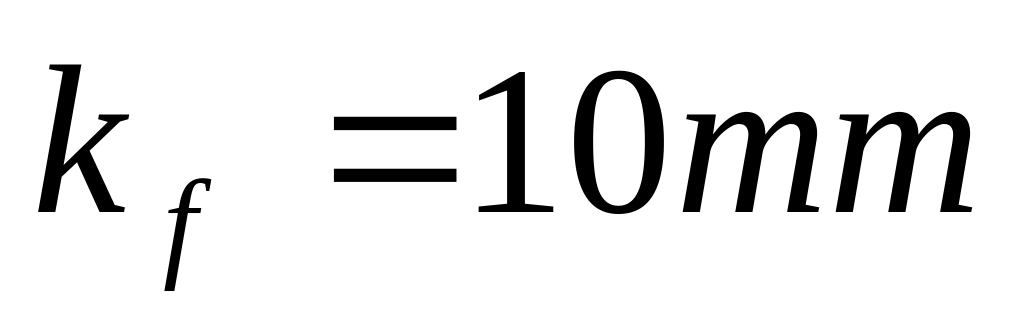

-grosimea cordonului de sudură
Adoptăm
=40cm

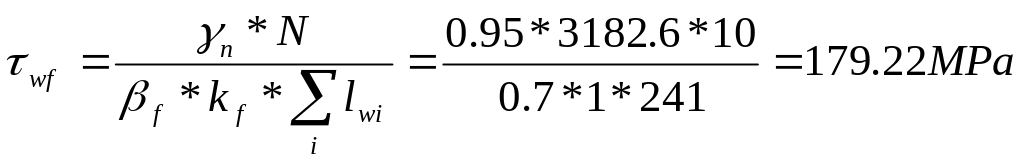

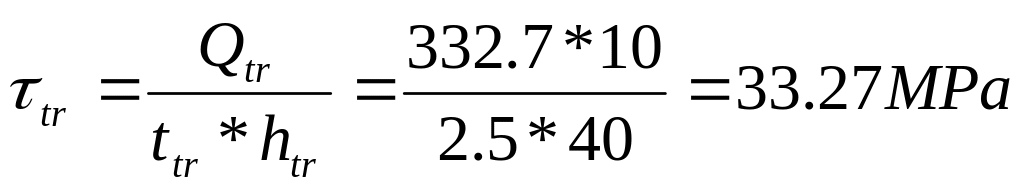

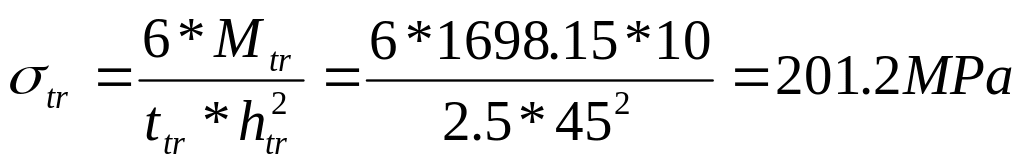

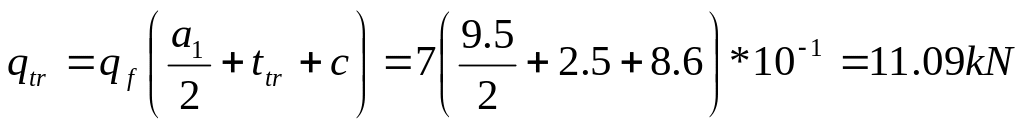

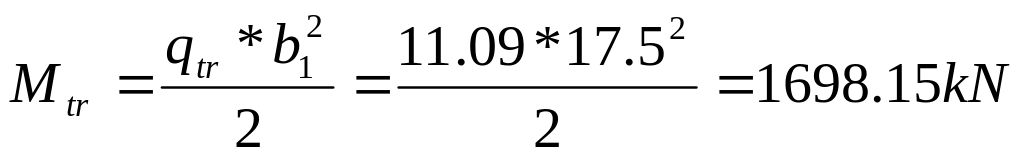

Verificăm tensiunile în traverse
<
<
Verificarea

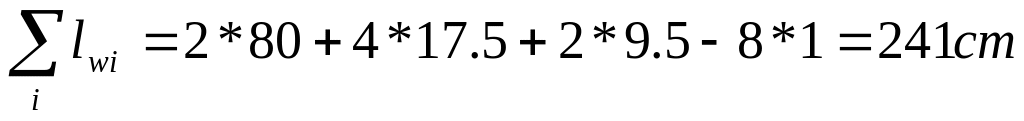

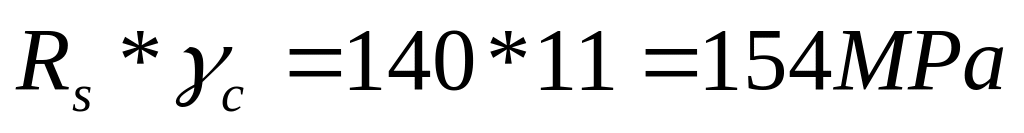

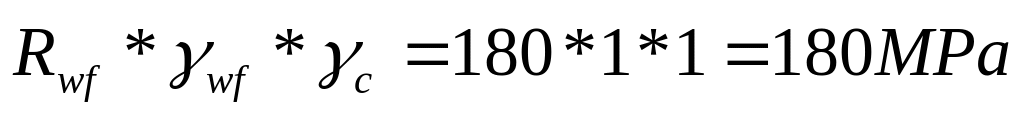

cordonului de sudură, care prinde traversele şi ramurile de placă
de reazem se face cu relaţia (
)
<
