4.1.4 Разработка организационных и технических мероприятий по созданию безопасных и безвредных условий труда

В проекте предусмотрены следующие мероприятия:

• обеспечение расчетной, естественной освещенностью рабочих мест, в соответствии со ДБН В2.5 - 28-2006;

• обеспечение соответствующих ДСН 3.3.6.042 – 99 метеорологических условий в рабочих помещениях с помощью открывающихся оконных переплетов;

• предусмотрено рабочее и аварийное освещение в соответствии с нормами и правилами (ДБН В2.5 - 28-2006);

• двигатели, генераторы, а также другое оборудование снабжены необходимыми приборами безопасности и сигнализацией отключения от режима;

• окраска в предусматривающие цвета (ГОСТ 12.4.026 – 76*) оборудование, транспортных средств, трубопроводов и других предметов, опасных в травматическом отношении.

Проектом предусматривается электрическое освещение всех проектируемых производственных и служебно – бытовых помещений, а также наружное освещение территорий площадок [20].

Для детального обследования вопросов охраны труда я выбрала - хлораторную, так как она является основным возможным источником загрязнения на КОС. Сюда хлор доставляется в жидком состоянии в стальных бочках, в которых они сохраняются на станции.

Для обеспечения мероприятий по охране окружающей среды в здании хлораторной предусмотренны:

• скруббер

• резервуар для нейтрализующего раствора

• насосы для перекачки нейтрализующего раствора

• газовыкидная труба склада

• газовыкидная труба дозаторной

• газоанализаторы, которые контролируют состав воздуха на складе и хлордозаторной

• система продувных трубопроводов

Хлораторная относится к ׀׀׀ категории молниезащиты и имеет тип Б зоны защиты (обеспечение перехвата на пути к защитному объекту не менее 95%). Размеры хлораторной: длина L = 12, ширина S = 9 м, высота h = 7 м.

Расчет защитного заземления корпуса насоса

Для расчетов приняты следующие исходные данные:

• в качестве заземлителей приняты стальные трубы диаметром d = 0,08 м и длиной l = 2,5 м, располагаемые вертикально и соединенные на сварке стальной полосой 40х4 мм (рис. 4.1);

• мощность трансформатора принята 170 кВ·А, требуемое по нормам допускаемое сопротивление заземляющего устройства R₃<4 Ом

Определяем сопротивление одиночного вертикального заземлителя [22]:

(4.1)

где - расстояние от середины заземлителя к поверхности грунта, м;

- длина стержневого заземлителя, м;

- диаметр стержневого заземлителя, м;

(4.2)

Ом·м.

Ом.

Определяем сопротивление стальной полосы, соединяющей стержневые заземлители:

(4.3)

где - длина полосы, м;

- расстояние вот полосы к поверхности земли, равное 0,8 м;

м;

– расчетное удельное сопротивление грунта при длине полосы 50 м, равное:

(4.4)

Ом·м;

где - принимаем 5,9 при длине полосы 50 м.

Ом.

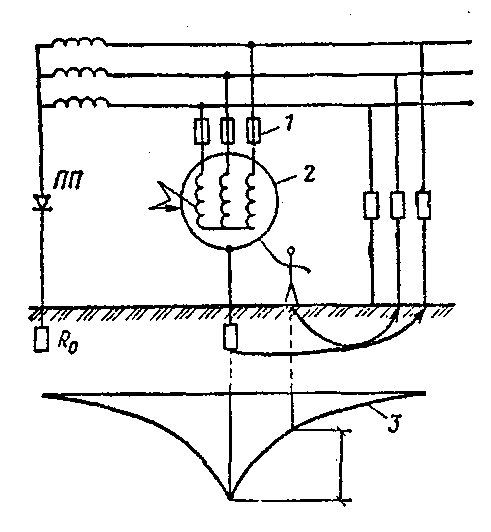

Рис. 4.1 – Принципиальная схема защитного заземления ПП – пробивной предохранитель: R₀ – заземление нулевой точки

трансформатора; Rз – заземляющее устройство; R_из – сопротивление изоляции; U_пр – напряжение прикосновения; I_з – ток замыкания на землю; I_чел — ток, протекающий через человека; 1 – плавкие вставки; 2 – электродвигатель;

3–график распределения потенциалов на поверхности земли

Определяем ориентировочное число одиночных стержневых заземлителей:

(4.5)

где - сопротивление одиночного вертикального заземлителя, Ом;

- допустимое по норме сопротивление заземляющего устройства, Ом;

- коэффициент использования вертикальных заземлителей.

шт.

Принимаем расположение вертикальных заземлнтелей по контуру с расстоянием между смежными заземлителями равным 2 1. По табл. 3.2 и 3.3 [Долин] найдем действительные значения коэффициента использования, исходя из принятой схемы размещения вертикальных заземлителей, =0,66.

Рис. 4.2 –Схема заземляющего устройства

1 – плавкие вставки; 2 – электродвигатель; 3 – соединительная полоса; 4 – трубчатый заземлитель

Вычисляем общее расчетное сопротивление заземляющего устройства R с учетом соединительной полосы

Ом

В складе контейнеров хлора и в хлордозаторной предусматриваем по две независимые системы вентиляции - постоянно действующая с 6-ти кратным воздухообменом и аварийная с 12-ти кратным воздухообменом.

Воздух от постоянно действующей системы и аварийной системы склада выбрасывается через газовыкидную трубу высотой 15 м. Воздух от постоянно действующей системы вентиляции хлордозаторной выбрасывает через трубу высотой 2 м, установленную на крыше дома. При повышении концентрации хлора в складе контейнеров до 1 мг/м³ по сигналу газоанализатора выключается постоянно действующая вентиляция и включается аварийная вентиляция. Одновременно включается насос для перекачки нейтрализующего раствора, который забирает из резервуара и подает в верхнюю зону скруббера. Раствор стекает по насадке, контактируя с воздухом, вытягивая хлор, и поступает опять в резервуар. Очищенный воздух после скруббера через вентилятор поступает в газовыкидную трубу. По сигналу газоанализатора о повышении концентрации хлора в помещении хлордозаторной выключается постоянно действующая вентиляция и включается аварийная вентиляция. Загрязненный воздух подается к скрубберу, где очищается и потом через газовыкидную трубу склада выбрасываются в атмосферу.

Для предупреждения поступления хлора в воздух помещения при периодическом плановом эксплуатационном раскрытии трубопроводов (изменение контейнера, переключения рабочей линии хлоропроводов, прочистки, промывания грязевика и фильтра) предусматривается создание за счет работы эжекторов максимально возможного вакуума в хлоропроводах перед их разгерметизацией, при котором воздух из помещения поступает в подскрубберное пространство. Продукты продувки хлоропроводов удаляются в резервуар с 10%-м раствором соды, расположенный под скуббером и одновременно вручную включается насос нейтрализующего раствора на время продувки.

Расчет электрического освещения хлораторной

Хлораторная представляет собой здание размером в плане 12 × 9

Необходимый световой поток лампы:

лм

(4.5)

Рис. 4.2 – Схема расположения светильников в здании хлораторной

где Ен - нормируемая освещенность (100 лк);

А – освещаемая площадь, м²;

Z – коэффициент минимальной освещенности (1,1);

N - число светильников;

η - коэффициент использования светильника, определяют по индексу помещения (i) и коэффициентам отражения потолка, стен, пола.

i =

(4.6)

где h - расчетная высота;

А и В - размеры хлораторной.

При индексе помещения 1,65 η=0,547.

В качестве источника света выбираем лампы накаливания БК-100 с Ф=1450 лм в количестве 4 шт.

Проверяем условие экономичности сделанного выбора. Отклонение фактического светового потока всех ламп в первом случае составляет 9,3%, во втором 15%. Оба варианта удовлетворяют условию 10%≤Ф≤20%
