Заполнение зон электронами. Металлы, диэлектрики, полупроводники
Варианты заполнения зон электронами:
1. Если предположить, что последняя зона, в которой есть электроны, заполнена частично, то она будет считаться валентной, а электроны – валентными.
При действии внешнего электрического поля, электроны занимающие уровни вблизи границы заполнения, будут ускоряться и переходить на более высокие свободные уровни той же зоны. В кристалле потечет ток. Кристаллы с частично заполненной валентной зоной хорошо проводят электрический ток, т.е. являются металлами. Все сказанное относится к температуре 0 К. как типичный пример может выступать натрий.
2. Если валентная зона заполнена полностью и отделена от следующей за ней свободной зоны широкой (2-3 эВ) запрещенной зоной не занятой электронами. Если к такому кристаллу приложить внешнее электрическое поле, то электроны будут переходить на уровни свободной зоны и возникнет ток. Данный кристалл также является металлом. Типичный пример – магний.
3. Если валентная зона заполнена полностью и отделена от следующей за ней свободной зоны широкой (2-3 эВ) запрещенной зоной (энергетической щелью). В кристалле с зонной структурой внешнее поле не может создать электрического тока, т.к. электроны в запрещенной зоне не могут изменить своей энергии. Вещество представляет собой диэлектрик. Пример – NaCl.
Если ширина запрещенной зоны 2-3 эВ, то кристалл полупроводник. В проводниках, за счет энергии kBT заметное число электронов оказывается переброшенным в свободную зону – называемую зоной проводимости. При очень низких температурах полупроводник становится диэлектриком.
Между металлами и диэлектриками существует принципиальное различие, а между диэлектриками и полупроводниками – только косвенные.

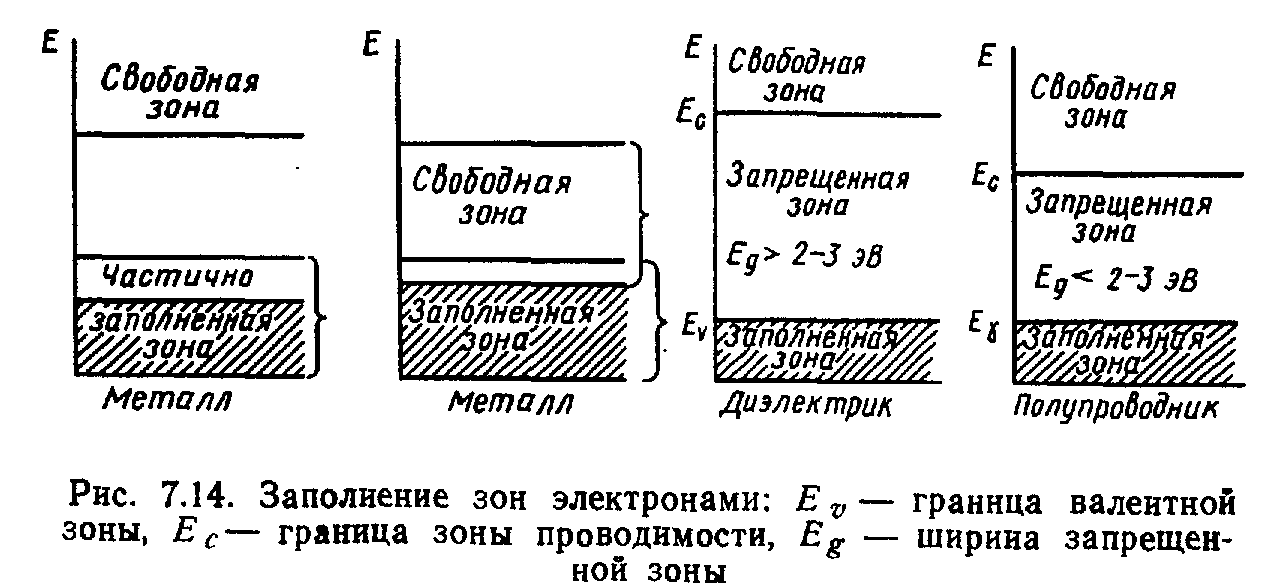

Заполнение зон электронами в металлах, диэлектриках и полупроводниках схематически показано на рисунке.
Заполнение зон электронами.
Ev – граница валентной зоны
Ec – граница зоны проводимости
Eg – ширина запрещенной зоны
Ширина запрещенной зоны
-
кристалл
Eэ, эВ
C (алмаз)
5,2
BN
4?6
Al2O3
7,0
Si
1,08
Ge
0,66
GaAs
1,43
InSb
0,17
Характер заполнения энергетических зон зависит и от структуры кристалла. Углерод в структуре алмаза – диэлектрик, а в структуре графита – металл.
Физические свойства кристаллов и методвы их определения Электрические свойства тел. Основные свойства металлов. Электропроводность.
Металлы обладают высокой электропроводностью. В таблице приведены значения электропроводности для двух температур. При температуре ближе к комнатной, электропроводность большинства металлов находится в пределах 104 - 106 Ом-1см-1
-
металл
Электропроводность, Ом-1см-1
T= 77 K
T = 273 K
Li
9,61105
1,17105
Na
1,25106
2,38105
K
7,25105
1,64105
Rb
4,55105
9,10104
Cs
2,22105
5,31104
Cu
5,0106
6,41105
Ag
3,33106
6,62105
Au
2,0106
4,90105
Nb
3,33105
6,58104
Fe
1,52106
1,12105
Zn
9,09105
1,82105
Cd
6,25105
1,47105
Al
3,33106
4,08105
Pb
2,12105
5,26104
