Глава 1. Элементы полиграфических технологий и технологий печатания Элементы полиграфических технологий

Полиграфические технологии можно разделить на:

1. Допечатные (изготовление печатных форм включительно).

2. Печатные (изготовление оттисков).

3. Брошюровочно‑переплетные (изготовление продукции) и отделочные (отделка продукции, изделия).

Отделочные технологии не меняют форму печатного продукта. Они только облагораживают его: меняют внешний вид, увеличивают долговечность, привлекательность, спрос, статус, иногда и ценность. Часто отделочные технологии, преобразуя печатный продукт, превращают его в произведение искусства, большую ценность.

Брошюровочно‑переплетные и отделочные технологии часто объединяют в одно как послепечатные, потому что многие технологии в зависимости от решаемых задач являются или брошюровочными, или переплетными, или отделочными.

Элементы полиграфических технологий представлены на рис. 1.

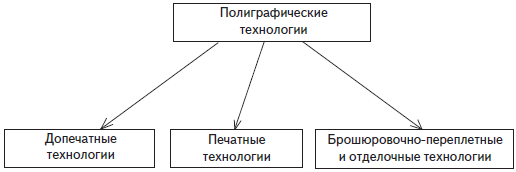

Рис. 1. Схема элементов полиграфических технологий

Допечатные технологии состоят из процессов по обработке оригиналов, получения фотоформ (как промежуточный продукт) – до изготовления печатных форм включительно, используя допечатные системы, контрольные устройства и вспомогательные материалы. Последние не входят в готовую печатную продукцию. Этап допечатных технологий – получения фотоформ (технология CtF) сегодня теряет позиции, уступая новой технологии CtP (прямое изготовление печатных форм: компьютер – печатная форма).

Печатные технологии состоят из процессов установки печатных форм в печатной системе и собственно печатного процесса – получения оттиска с использованием печатных форм, печатных систем, контрольных устройств, основных, входящих в структуру готового продукта, вспомогательных и запечатываемых материалов, красящих веществ и лаков.

Послепечатные технологии состоят из процессов изготовления готового печатного продукта и его облагораживания (при необходимости) с использованием соответствующего оборудования, основных и вспомогательных материалов и контрольных устройств.

Технологии печатания

Технологии печатания определяют допечатные и послепечатные технологии, они сильно зависят от оригиналов и от самой будущей готовой печатной продукции – ее вида и тиража, а также от запечатываемых материалов и красящих веществ, из которых она будет изготовлена.

Суть технологии печати: перенос изображения с печатной формы на запечатываемую поверхность:

1) при печати с использованием красящего вещества (краски, чернила, цветного и прозрачного лака, тонера, полиграфической фольги) для получения оттиска (отпечатка) за счет изменения цвета и других оптических свойств (глянец, металлизация) отдельных частей запечатываемой поверхности;

2) при выборочном (фрагментарном) лакировании с использованием бесцветного лака для получения оптического изображения за счет изменения глянца, фактуры или других оптических свойств отдельных частей запечатываемой поверхности;

3) при тиснении с использованием красящего вещества (полиграфической фольги) для изменения рельефа, фактуры, цвета и других оптических свойств (глянец, металлизация) отдельных частей запечатываемой поверхности;

4) при тиснении без использования красящего вещества для изменения рельефа и фактуры отдельных частей запечатываемой поверхности, например Брайлевская печать для слепых.

Базой технологии печати является печатная форма, на которой формируется изображение только из печатных и пробельных элементов. Участки печатной формы, переносящие изображение посредством красящего вещества, лака или давлением на запечатываемую поверхность, называют печатающими, а не переносящие изображение – пробельными.

Любая технология печати состоит из трех звеньев:

• печатная форма со своей структурой не только поверхностного слоя (с изображением текста и/или иллюстрации), но и структурой формного материала в целом;

процесс переноса изображения с печатной формы на запечатываемую поверхность с участием печатной системы и красящего вещества. Печатная система и красящее вещества в некоторых технологиях печати могут и отсутствовать;

• запечатываемая поверхность и запечатываемый материал в целом со своей структурой, цветом, геометрической формой, фактурой, объемом и некоторыми другими индивидуальными особенностями.

Оригиналы и будущая готовая продукция во многом определяют как технологию печатания, так и вид фотоформы и печатной формы. Разнообразие фотоформ, печатных форм и готовой печатной продукции очень динамично, а их совокупности можно рассматривать как открытые, но конечные множества.

Однако каждая составляющая печатной технологии (печатная форма, процесс переноса изображения и запечатываемый материал) и ее определяющие – оригиналы и готовая продукция, включают материал, структуру и процесс, как схематично показано на рис. 2.

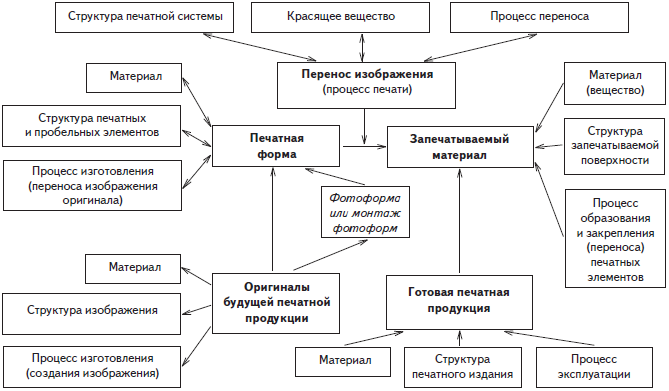

Рис 2. Структурная схема элементов технологии печатай ее определяющие – оригиналы и готовая печатная продукция

Рассмотрим каждую составляющую отдельно в виде структуры со своими параметрами.

К определяющим структурам оригиналов, применяемых в полиграфии, относятся следующие:

1. Структура изображения по цвету: одноцветные и многоцветные.

2. Структура изображения по записи на носителе: цифровые и аналоговые.

3. Структура материала – носителя изображения.

4. Структура процесса записи изображения на носителе и создание потенциальной структуры печатной формы – взаимного расположения печатных и пробельных элементов, которая будет реализована при ее изготовлении.

На рис. 3 приведена схема оригиналов до создания печатных форм включительно.

Определяющие структуры красящих веществ, применяемых в полиграфии, следующие:

1. Физико‑химическая структура красящего вещества: дисперсии, растворы, полимеры, коллоиды и твердые вещества.

2. Структура красящих веществ, создающих изображение на оттиске: краски (термокраски), лаки, чернила, тонеры, полиграфическая и дифракционная фольга, голограммы.

На рис. 4 приведена схема красящих веществ.

Определяющие структуры печатных устройств (пресса, станки, машины, агрегаты), применяемых в полиграфии:

1. Структура печатного аппарата: плоскость/плоскость, плоскость/цилиндр и цилиндр/цилиндр.

2. Процесс переноса изображения с печатной формы на запечатываемый материал: давление, физикохимические эффекты, электростатические (магнитные, ионные) силы, краски под давлением. Перенос изображения на запечатываемую поверхность может проходить напрямую или косвенно с использованием промежуточного звена (офсетные технологии печати).

3. Структура печатного устройства (пресса, станка, машины, агрегата) в целом: однокрасочные и многокрасочные (две и более краски) – листовые или рулонные. Многокрасочные печатные системы могут быть по схеме построения системы в целом линейными (печатные аппараты расположены последовательно друг за другом в линии), сателлитными (только для офсетных машин, когда печатная секция состоит из одного печатного, одного офсетного и двух и более формных цилиндров), планетарными (когда печатная секция состоит из одного печатного и двух и более, но одинакового количества только формных или офсетных и формных цилиндров), башнями (печатные аппараты расположены вертикально друг над другом) и тандемными перфекторами (половина из всего количества печатных аппаратов машины перевернуты печатным цилиндром вверх). Печатные машины линейного построения могут быть с переворотом листа или без переворота листа.

Структурная схема печатных устройств приведена на рис. 5.

Определяющие структуры печатной продукции:

1. Геометрическая структура продукции в целом – с плоской структурой запечатываемого материала в процессе печати и с объемной структурой запечатываемого материала в процессе печати.

2. Структура материала продукции.

Структурная схема готовой печатной продукции приведена на рис. 6.

Рис. 3. Структурная схема от оригиналов для полиграфии до создания печатных форм включительно

Рис. 4. Структурная схема красящих веществ

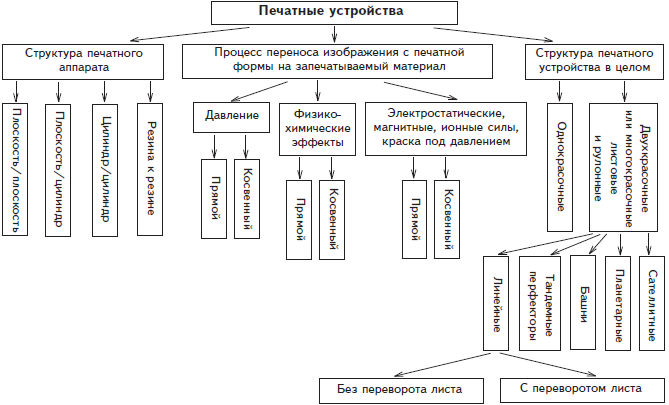

Рис. 5. Структурная схема совокупности печатных устройств

Рис. 6. Структурная схема готовой печатной продукции
