3. Вимоги до стартерних пра лл

До основних вимог, що ставлять до стартерних ПРА, відносять такі:

1. ПРА має забезпечити пусковий струм за коливань напуги мережі (±10 %

від номінального значення) в межах 0,9 – 2,0 від робочого струму ЛЛ.

2. Робочий струм ЛЛ з відповідним ПРА не має перевищувати 1,15 струму

цієї ж ЛЛ, але зі зразковим вимірювальним дроселем (ЗВД) за номінальної

напруги мережі живлення. Допускають що стартерні ПРА ЛЛ мають розкид

робочого струму в межах 20—30 % від номінальної величини.

3. ПРА має забезпечити потужність ЛЛ не нижче 0,85 від потужності цієї ж

ЛЛ з ЗВД при зменшенні напруги мережі на -10 % від номінального

значення, а також не вище 1,15 від потужності цієї ж ЛЛ з ЗВД при збільшені

напруги мережі на +10 % від номінального значення.

4. Коефіцієнт амплітуди струму лампи, не має перевищувати 1,7.

Нормування зазначених параметрів має забезпечити нормальну роботу

ЛЛ і номінальний термін її використання. Окрім цього ПРА мають відповідати

додатковим вимогам, що пов’язані з самим ПРА. Величину втрат потужності в

ПРА визначають конструкцією, рівнем шуму, масою магнітного осердя,

параметрами обвитки. Втрати потужності в дроселі обернено пропорційні його розмірам – зменшення розмірів дроселя веде до зростання втрат у ньому.

Втрати в ПРА понижують загальну світлову віддачу комплекта ПРА + ЛЛ.

Елементи ПРА мають задовольняти вимогам електричної стійкості та

опору ізоляції. Ці вимоги називають параметрами електробезпеки, оскільки вони забезпечують безпеку людей від ураження електричним струмом та є

запобіжними від виникнення коротких замикань в ПРА, тобто забезпечують

пожежну безпеку. Оскільки протікання струму через обвитку дроселя та втрати в ньому викликають його нагрівання, то температуру нагріву обвитки, корпуса дроселя й конденсаторів ПРА нормують з метою забезпечення терміну його роботи близко 10 років, а також враховують можливість створення охолодження змонтованих ПРА. Так, наприклад, температура обвитки має не перевищувати 60oС у робочому режимі й 130oС – в аварійному; температура корпуса ПРА – 60oС у робочому режимі й 130oС – в аварійному; температура корпуса конденсатора має бути на 35oС нижчою за гранично допустиму для нього.

Билет № 13

Вопрос1

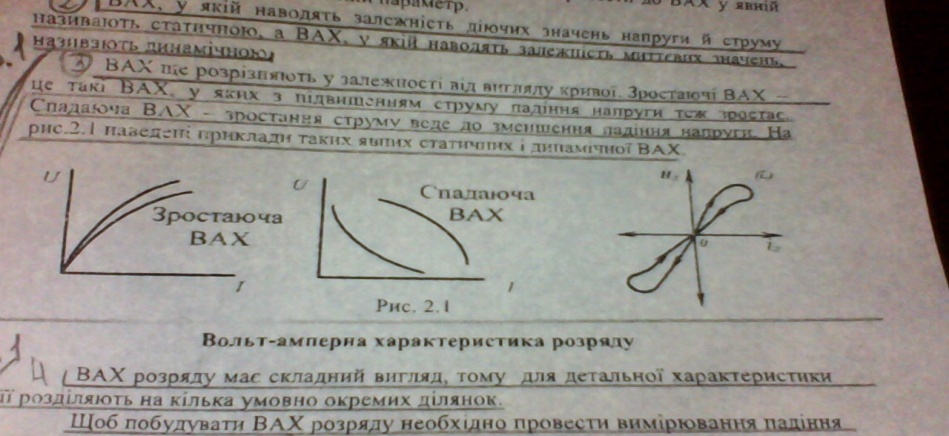

ВАХ ще розрізняють у залежності від вигляду кривої . Зростаючі ВАХ – це такі ВАХ , у яких з підвищенням струму падіння напруги теж зростає . Спадаюча ВАХ – зростання струму веде до зменшення падіння напруги . На рис .2.1 наведені приклади таких явних статичних і динамічної ВАХ .

Рис . 2.1

Вопрос 2

навантажувальні ВАХ дають можливість проаналізувати стабільність роботи схеми з РЛ . На стабільність роботи РЛ впливає тип баласту . Оскільки коефіцієнт нестабільності за струмом , то γ C < γ L , тобто ,

величини коефіцієнтів нестабільності за струмом лампи та за її потужністю в схемах з ємнісним баластом менші за такі в схемах с індуктивним баластом . За необхідності подібно складають вирази для визначення нестабільності струму або потужності в залежності від інших параметрів . Оскільки електричні параметри баластів за коливань напруги мережі змінюються по іншому , ніж параметри РЛ , то наявність баласту не тільки обмежує струм , а ще й стабілізує її роботу . Продемонструємо це графічно . Для цього розглянемо наведену схему й подивимося , як буде змінюватися робоча точка на ВАХ лампи при зміні струму . Допустимо , що за невідомих причин струм лампи зросте , отже її робоча точка переміститься в нове положення , що відповідає більшому струму . Це приведе до зростання спаду напруги на баласті , але спад напруги не може бути більшим , ніж коли лампа перебуває в короткому замиканні , тобто ніж у стані , що забезпечує джерело живлення . Отже струм лампи не буде зростати , а повернеться у початковий стан , тобто зменшиться . Якщо за якихось умов струм зменшиться , то це приведе до того , що напруга на баласті зменшиться , а напруга на лампі зросте і струм збільшиться , тобто знову повернеться у початковий стан . Таким чином , баластовий опір не тільки обмежує й задає струм лампи , але й стабілізує її роботу при випадкових змінах , тобто повертає струм її до робочого значення .
