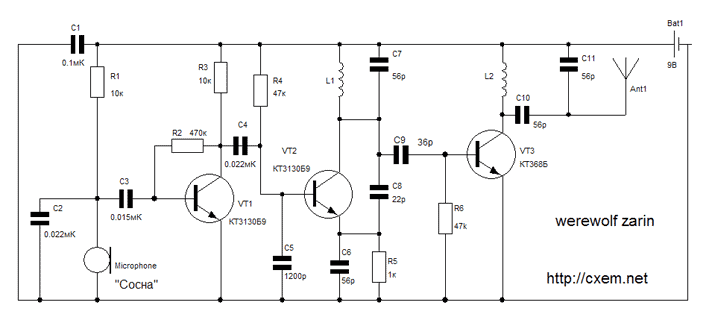

Вариант 7 жучок

Она имеет стабильные и честные параметры: Iпотр=25-30мА при Uпит=9В Дальнобойность 350 метров (проверялось в поле с приемником китайского производства стоимостью 300 рублей) Чувствительность по микрофону как у всех подобных (в тихой комнате слышно тиканье настенных часов)

Устройство собрано: электретный микрофон как все знают в своем составе он имеет полевой транзистор, поэтому на него нужно подавать напряжения питания для этого установлен резистор R1. Конденсатор С2 корректирует низкочастотную составляющею и блокирует ВЧ связь микрофона и антенны. Переменную составляющею сигнала микрофона фильтрует С3. Теперь сигнал еще дополнительно усиливается для получения нужной глубины девиации ЗЧ усилитель собран на транзисторе VT1. Подбором резистора смещения R2 в цепи базы в транзисторе VT1 нужно добиться половины напряжения питания на его коллекторе, хотя это и не обязательно. Усилитель ЗЧ и генератор ВЧ связаны между собой непосредственно. Сигнал модуляции НЧ поступает сразу на базу транзистора VT2 и на нем собран генератор ВЧ по схеме банальной « трехточьке». Добиться устойчивой генерации можно изменяя емкость обратной связи С7 в небольших приделах или замена транзистора на другой (но это процедура требуется кране редко). Сигнал ВЧ выделяется на контуре состоящим из элементов L1С6. Этот контур настроен на частоту 96 мегагерц в пределах 5-6 МГц можно ее изменять сдвигая или раздвигая витки каким либо не металлическим предметом. Подойдет спичка деревянная зубочистка и.т.п. Теперь промодулированый ВЧ сигнал через С8 поступает на усилитель ВЧ собранный на транзисторе VT3 в его базываю цепь включен контур состоящий из катушке L2 и конденсаторов C9 и C10 на этот контур служит активной нагрузкой транзистора VT3 при настройке передатчика нужно его настроить в резонанс с частотой генератора. Это можно сделать, подключив миллиамперметр в цепь питания всего устройства и настраивать по достижению минимального тока потребления и максимальной дальности. Для подключения антенны сделан конденсаторный делитель С9 и С10 не самое лучшее решение, зато избавляет от необходимости снимать ВЧ напряжение с части витков катушки L2. В качестве антенны жучка применялись простые многожильные провода длинною 40 сантиметров.

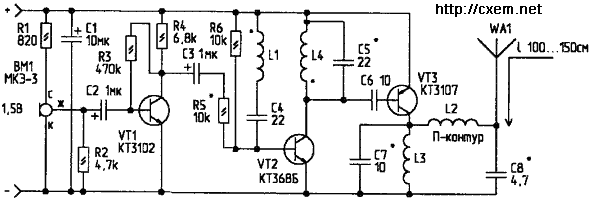

Вариант 8 Радиомикрофон (чм, 30-108 мГц, 2в, 100 м).

  Питание осуществляется от 1,5 В батарейки или аккумулятора. Дальность действия - около 100 м, в условиях прямой видимости. Ток потребления - не более 6 мА. Одного аккумулятора от фонарика хватает на 48 часов непрерывной работы. Плата (рис.2) изготовлена из двустороннего фольгированного стеклотекстолита. Катушки L1 и L4 намотаны на пластмассовом корпусе транзистора VT2 (КТ368), причем, в металлическом корпусе этот транзистор не подходит.

  Катушка L1 содержит 1 виток провода ПЭЛ 0,3 мм; L4 - 4 витка ПЭЛ 0,3 мм. Катушка L2 - бескаркасная, намотана виток к витку на оправке 6 мм и содержит 22 витка провода ПЭЛ 0,6 мм. L3 намотана внавал на резисторе 100...200 кОм и содержит 60 витков провода ПЭЛ 0,11 мм. Аккумулятор расположен непосредственно на плате и закреплен латунной пластиной, которая выгнута по форме аккумулятора. Она вставлена в отверстия платы и пропаяна снизу. В точки Х1 и Х2 вставлены куски провода и пропаяны для получения минусового контакта аккумулятора. При наладке нужно сдвигом или растяжкой витков катушки L4, а при необходимости, и подбором конденсатора С5 добиться попадания несущей в нужный диапазон (30, 66, 108 МГц). Резистором R5 устанавливается необходимый уровень девиации частоты. После того как произведена настройка на требуемый участок диапазона, конденсаторами С7 и С8 добиваются максимума мощности сигнала. Для фиксации и жесткости катушки L4, ее вместе с VT2 желательно пропитать парафином.
