3. Определение отметок в характерных точках улицы, проездов, пешеходных дорожек и площадок под здания

3.1. Трассировка уличной сети и проездов в жилой застройке

Проектирование вертикальной планировки уличной сети начинается с того, что разрабатывается принципиальная схема построения на территории жилой застройки отдельных улиц, проездов.

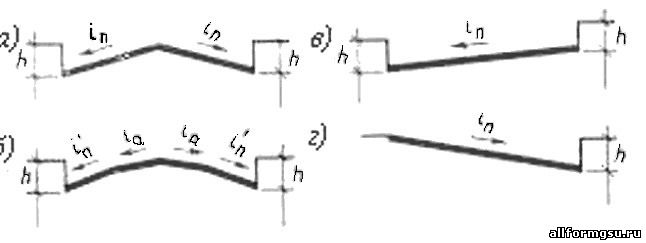

Прежде чем рассматривать начертание проектных горизонталей, которыми характеризуется улица или проезд, сначала нужно определиться поперечным их профилем. В настоящем проекте для проезжей улицы шириной 14 м и для пожарного проезда шириной 6 м выбраны двускатные профили, для проездов шириной 3,5 м – односкатный профиль. Поверхность уличной сети должна благоприятствовать к попаданию воды в лотки дорожной части, поэтому поперечный уклон принимается 3(в проездах) ‰.

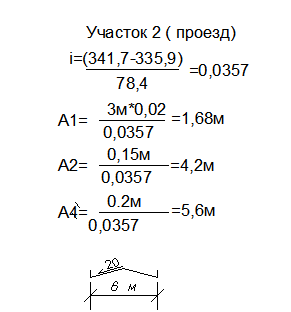

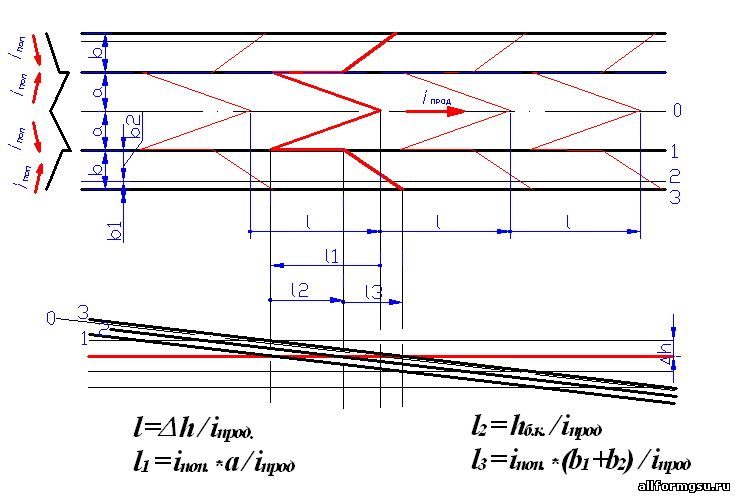

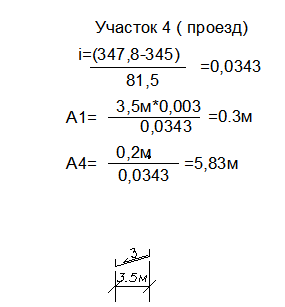

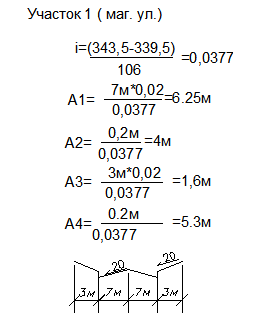

Построение проектных горизонталей (Δh = 0,2м):

3.2. Определение отметок углов здания и отметок чистого пола этажа каждого здания

При проектировании и реконструкции абсолютная отметка уровня чистого пола 1-го этажа, т.е. начала отсчета относительных отметок (0,000) задается либо определяется исходя из планировочной отметки преобразованного рельефа прилегающей к зданию территории. Эта отметка определяется по красным (планировочным) горизонталям. Красные (как и черные) отметки рельефа местности называют абсолютными. Вертикальные отметки элементов каждого отдельного здания называют относительными. Начало отсчета их в каждом здании — это уровень чистого пола 1-го этажа. Чтобы вычислить абсолютную отметку чистого пола 1-го этажа любого здания, надо знать, насколько его уровень расположен выше уровня земли (в нашем случае на 1.3 метра выше отметки земли). Как правило, это значение (отметка уровня земли) указывается на чертежах фасадов и разрезов здания со знаком минус. Ее без учета знака прибавляют к абсолютной планировочной отметке земли и получают искомую величину. Отметку пола 1-го этажа следует принимать по красной отметке самого высокого входа.

На всех углах зданий на генплане указываются красные отметки. В центре здания в прямоугольнике указывают абсолютную отметку, соответствующую значению 0,000 относительных отметок. Расчет проводят методом интерполяции, условно принимая рельеф местности между горизонталями в виде наклонных плоскостей.
