Содержание

Введение……………………………………………………………………...…

1. Конструирование систем приточно-вытяжной вентиляции…………….

2. Аэродинамический расчет……………………………….………………..

2.1 Аэродинамический расчет системы естественной вентиляции………....

2.2 Аэродинамический расчет системы приточной вентиляции. Подбор приточного вентилятора……………………………………………………....

2.3Аэродинамический расчет системы вытяжной вентиляции.

Подбор вытяжного вентилятора……………………………………………...

3. Подбор приточного оборудования…………………………………...…...

3.1 Подбор воздухозаборных решеток……………………………………....

3.2 Подбор утепленного канала КВУ…………………………………..……

3.3 Подбор фильтра………………………………………………………...…

3.4 Расчет калорифера…………………………………………………...…....

УНИРС……………………………………………………………………....…

Список использованных источников……………………………..……….....

Введение

Выбор схемы вентиляции для создания в помещениях воздушной среды, удовлетворяющей установленным гигиеническим нормам и технологическим требованиям, зависит от назначения зданий, его этажности, характера помещений и наличие вредных выделений. Кратность воздухообмена для большинства помещений установлено СНиП, а также ВСН. Если для рассматриваемого помещения кратность воздухообмена не установлена СНиП и другими нормативными документами, вентиляционный обмен определяют по расчету.

В общественных, административно-бытовых зданиях и помещениях промышленных предприятий, оборудованных вентиляционными системами с искусственным побуждением, в холодный период времени, как правило, обеспечивать баланс по расходу приточного и вытяжного воздуха. В районах с расчетной температурой -40°С и ниже (параметры Б) для этих зданий также проектируется система вентиляции с искусственным побуждением.

Метеорологические условия в помещениях жилых зданий в теплый период года не нормируется; в общественных и административно-бытовых условия не нормируются в периоды, когда помещение не используется и в не рабочее время.

В холодный период года в общественных, административных и производственных помещениях отапливаемых зданий, когда они не используются а так же в нерабочее время, следует принимать температуру воздуха ниже нормируемой, но не ниже 5ºС, обеспечивая возможность восстановления нормируемой температуры к началу использования помещения или к началу работы.

Для обеспечения требуемых метеорологических условий в общественных и административно-бытовых помещений зданий в районах с расчетной температурой наружного воздуха -40°С и ниже (параметры Б), кроме помещений с влажным и мокрым режимом, в холодный период года количество приточного воздуха должно превышать организованную вытяжку в объеме однократного воздухообмена в час, но не более 6 м3/ч на 1 м2 площади пола помещений высотой более 6 метров. Для естественного проветривания в помещениях жилых, общественных и административно-бытовых зданий необходимо предусматривать открываемые форточки, фрамуги или другие приточные устройства.

Система вентиляции с естественным побуждением (шахты и сети) помещений жилых, общественных и административно-бытовых зданий рассчитывают с учетом гравитационного давления, соответствующего разности весов наружного воздуха при температуре равной -40°С и при нормируемой температуре внутреннего воздуха помещений для холодного периода года. Необходимо учитывать повышение температуры внутреннего воздуха по высоте помещений, действие системы вентиляции с искусственным побуждением и возможным влиянием ветра.

Приток воздуха рекомендуется предусматривать непосредственно в помещение, где постоянно работают люди. При организации потока воздуха следует иметь в виду, что часть приточного воздуха, предназначенного для данного помещения, допускается подавать в коридоры или смежные помещения, но не более 50% количество воздуха, предназначенного для обслуживаемого помещения.

Приточный воздух рекомендуется подавать из воздухораспределителей, расположенных в верхней зоне. Скорость воздуха при выходе из воздухораспределителей до 3 м/с.

При проектировании помещений для вентиляционного оборудования в жилых, общественных и административных зданиях следует соблюдать требования СНиП 2.09.02.-85.

1Конструирование систем приточно-вытяжной вентиляции.

В данной курсовой работе необходимо рассчитать приточную, вытяжную и естественную вытяжную вентиляцию.

Приточная вентиляция проектируется для подачи в помещение необходимого количества свежего воздуха. Свежий наружный воздух, взятый с улицы, необходимо очистить от загрязнений при помощи фильтра воздушного типа ФЯВ, затем воздух нужно подогреть при помощи калорифера (подбор в разделе 3.4).

Вытяжная вентиляция проектируется для удаления из помещения загрязненного воздуха. Обычно количество приточного воздуха должно быть равно количеству удаляемого, то есть должен выполняться воздушный баланс помещения, но иногда проектируется дисбаланс подаваемого или удаляемого воздуха.

Приточные и вытяжные системы вентиляции, каждая в отдельности могут обеспечивать общеобменную вентиляцию.

Общеобменной вентиляцией называют вентиляцию, которая вентилирует весь объем помещения или его рабочую зону.

Естественная вентиляция, при которой перемещение воздуха осуществляется за счет разности плотностей холодного и теплого воздуха. В данной работе естественную вентиляцию проектируем в санузлах.

2 Аэродинамический расчет

Аэродинамический расчет системы вентиляции проводится для определения площади сечения воздуховодов и суммарных потерь давления, которые необходимы для подбора оборудования.

2.1 Аэродинамический расчет системы естественной вентиляции

В данной курсовой работе естественная вентиляция в гостинице предусматривается в санузлах, воздуховод стальной .

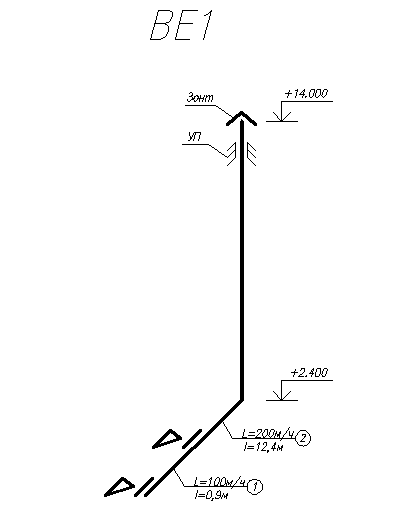

Рисунок 1 – Схема естественной вентиляции.

Цель аэродинамического расчета системы естественной вентиляции – определение диаметров воздуховодов и выполнение условия.

(1)

где R – удельная потеря давления на трении, Па/м;

l – Длина воздуховода, м;

m – поправочный коэффициент на сторону прямоугольного канала;

n – поправочный коэффициент на шероховатость поверхности в зависимости от материала воздуховода.

Z – Потери давления на местное сопротивление, Па.

(2)

где h – высота столба от центра вытяжной решетки вытяжного отверстия до устья вытяжной шахты, м.

ρн, ρв – плотность наружного и внутреннего воздуха кг/м3.

При расчете систем естественной вентиляции скорость воздуха в воздуховодах применяется в пределах от 0,5 до 1,5 м/с.

Расход воздуха L,м3/ч, длины участков и размеры воздуховодов А,В, м, принимаются по схеме естественной вентиляции.

Площадь сечения принимаем по (2., табл. 22.1, 22.7) в зависимости от размеров воздуховодов.

Эквивалентный диаметр для каждого участка, мм, находим по формуле.

(3)

где А и В соответственно длина и ширина воздуховода в мм.

По (2., табл. 22.11) в зависимости от материала воздуховода подбираем абсолютную эквивалентную шероховатость материала КЭ.

По (2., табл. 22.15) определяем скорость воздуха v,м/с, потери давления на трении (R, Па/м) и динамическое давление РД, Па, для каждого участка в зависимости от диаметра и расхода.

По (2., табл. 22.12) в зависимости от КЭ и v подбираем поправочные коэффициенты m и n на потери давления на трение, учитывающие шероховатость материала.

Потери давления на трении для каждого участка принимаем путем перемножения значений: .

Рассчитываем сумму коэффициентов местных сопротивлений по участкам:

1 участок:

решетка РВ1 ξ=1,3;

тройник на проход ξ=1,1;

Σ ξ=2,4

2 участок:

отвод на 90 ξ=0,28;

зонт ξ=0,64.

Σ ξ=0,92

По полученным суммам местных сопротивлений и по динамическому давлению определяем потери давления на местные сопротивления Z, Па.

Для каждого участка вычисляем: , Па, и суммируем значения всех участков:

Условие: выполняется, т.к. 4,37<5,69

Результаты аэродинамического расчёта естественной вентиляции заносим в таблицу 1.

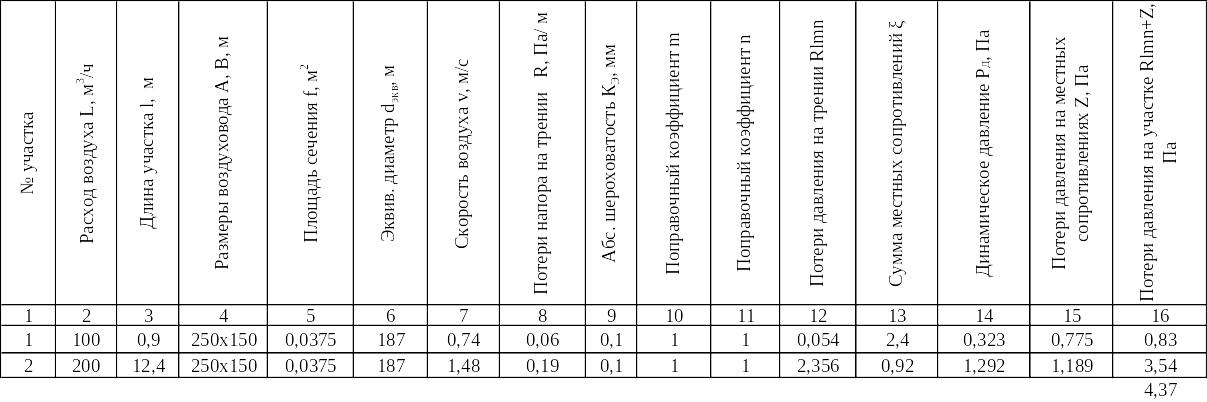

Таблица 1 – Результаты аэродинамического расчета системы естественной вентиляции.

2.2 Аэродинамический расчет системы приточной вентиляции.

Расчет приточной вентиляции выполняется аналогично расчету естественной, но скорость воздуха в магистральных воздуховодах принимаем до 8 м/с, а на ответвлениях 5 м/с.

В данной курсовой работе приточная система расположена в обеденном зале. Ее обозначение – П1.Приточная камера находится на отметке -3.000 (нулевой этаж) в специальном вентпомещении. Схема П1 приведена на рисунке 2.

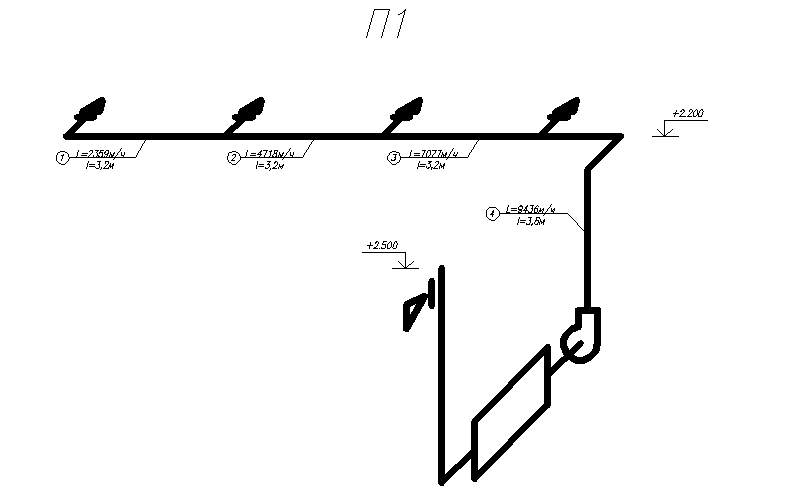

Рисунок 2 – Схема приточной вентиляции.

Ведомость коэффициентов местных сопротивлений по участкам:

1 участок:

решетка РВ2 ξ=1,3;

тройник на проход ξ=1,0

Σ ξ=2,3

2 участок:

тройник на проход ξ=0,75

Σ ξ=0,75

3 участок:

тройник на проход ξ=1,1

Σ ξ=1,1

4 участок:

отвод на 90 2шт. ξ=0,48х2

решетка СТД ξ=1,8

Σ ξ=2,76

Остальные расчеты выполняем аналогично расчету естественной вентиляции. Результаты расчетов заносим в таблицу 2.

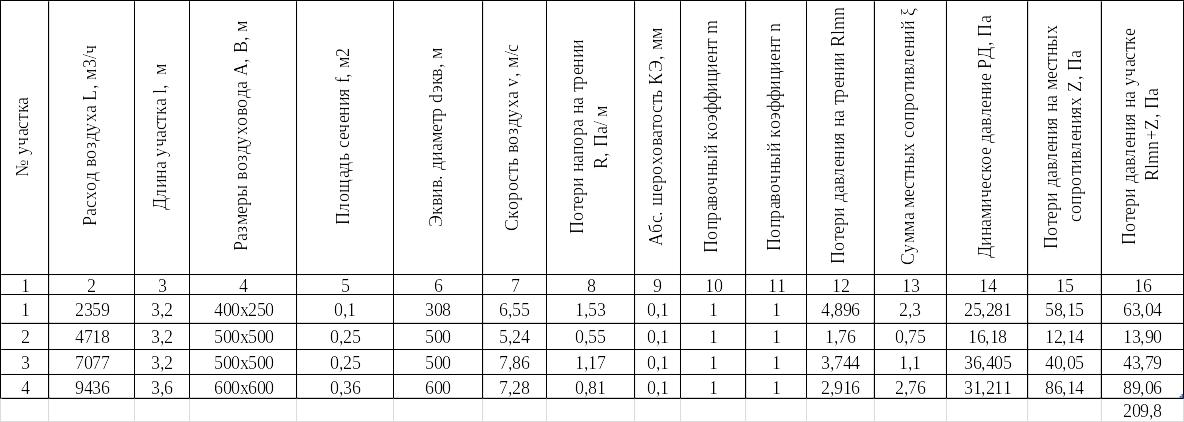

Таблица 2 – Результаты аэродинамического расчета системы приточной вентиляции П1.

По результатам расчета подбирается вентиляторный агрегат с учетом следующих параметров:

L=L·1,1; м3/ч (4)

ΔР= ΔРС·1,1+ ΔРу.в.+ ΔРФ+ ΔРКВУ+ ΔРК ; Па (5)

где ΔРС – потери давления в сети, Па.

ΔРу.в – аэродинамическое сопротивление в живом сечении решетки; Па (см. раздел 3).

ΔРФ – сопротивление запыленности фильтра; Па (см. раздел 3).

ΔРКВУ – аэродинамическое сопротивление в воздушно – утепленном клапане; Па (см. раздел 3).

Производительность вентилятора.

Lобщ=L·1,1=9436·1,1=10380 м3

Сумма потерь давления вентилятора.

ΔР=209,8·1,1+29,5+3,3+139+104=506,6Па.

По результатам расчета подбираем вентилятор типа

В.Ц. 4 – 75 Е 6,3.090-2.

Его характеристики:

Двигатель: 4А100L6;

КПД – 0,78

Мощность – 4 кВт;

Частота вращения рабочего колеса – 1430 об/мин.

Масса вентилятора с двигателем: 182,2 кг.

2.3 Аэродинамический расчет вытяжной системы вентиляции

Аэродинамический расчет вытяжной вентиляции производим аналогично расчету приточной вентиляции. Схема вытяжной системы вентиляции изображена на рисунке 3.

Для каждого участка сети определяем коэффициент местных сопротивлений.

1 участок:

решетка РВ2 ξ=1,3;

тройник на проход ξ=0,6

Σ ξ=1,9

2 участок:

тройник на проход ξ=2,2

Σ ξ=2,2

3 участок:

отвод на 90 ξ=0,48

Σ ξ=0,48

Результаты расчетов заносим в таблицу 3.

Подбираем вентилятор для вытяжной системы вентиляции.

Производительность вентилятора.

Lобщ=L·1,1=9436·1,1=10380 м3

Сумма потерь давления вентилятора.

ΔР=158,05·1,1=173,86Па.

По результатам расчета подбираем крышный вентилятор ВКР 6,30 45.6 с характеристиками:

Двигатель: 4А100L6;

КПД – 0,8

Мощность – 2,2 кВт;

Частота вращения рабочего колеса –950 об/мин;

Масса вентилятора: 128,8 кг.

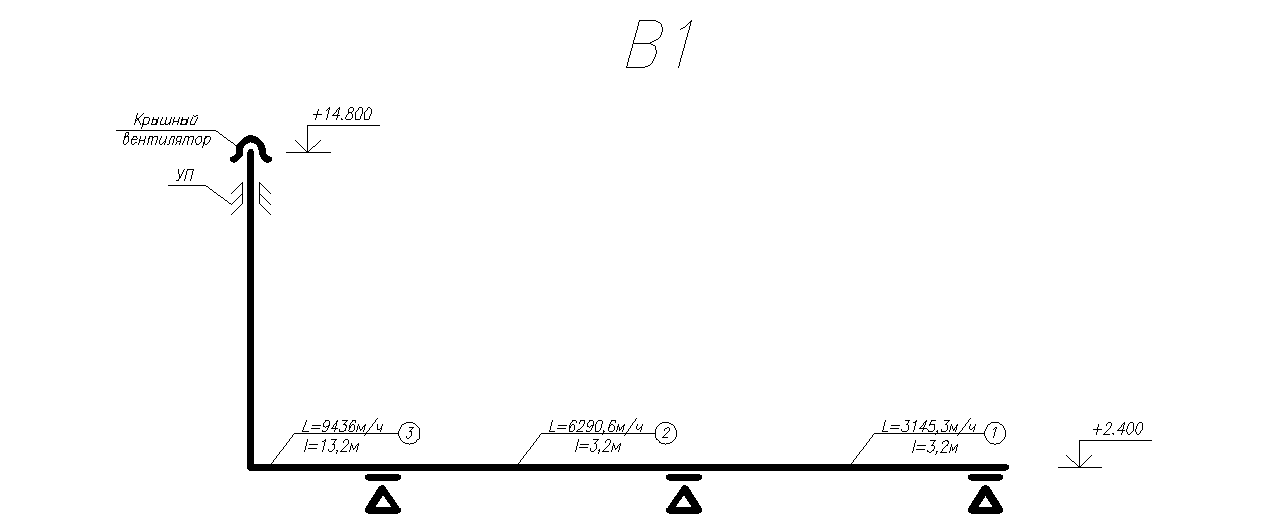

Рисунок 3 – Схема вытяжной вентиляции

Таблица 3 – Результаты аэродинамического расчета системы вытяжной вентиляции В1
