Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Пензенский государственный университет архитектуры и строительства»

Кафедра «ГОРОДСКОЕ СТРОИТЕЛЬСТВО

и архитектура»

Пояснительная записка

к курсовой работе

по дисциплине: «Комплексное инженерное благоустройство»

на тему: «Вертикальная планировка населенных мест»

Автор работы: Альдикаев Р.

Специальность: Городское строительство и хозяйство

Обозначение: КР-2069059-270105-090301-13 Группа: ГСХ 41

Руководитель проекта: Разживин В. М.

Работа защищена ___________________Оценка ____________

Пенза 2013

Содержание

Введение…………………………………………………………………………………………………………...4

1. Оценка рельефа местности по топографической подоснове……………………..5

2. Размещение жилых домов и площадок………………………………………………..…….7

3. Определение отметок в характерных точках улицы, проездов, пешеходных дорожек и площадок под здания…………………………………………………………….………9

3.1. Трассировка уличной сети и проездов в жилой застройке…....................9

3.2. Определение отметок углов здания и отметок чистого пола этажа каждого здания………………………………………………………………………………….…………..12

Список литературы………………………………………………………………………….………………13

Введение

Целью данной работы является проектирование участка жилой застройки на основе анализа естественного рельефа, а также получение навыков в решении вопросов инженерной подготовки, вертикальной планировки и благоустройства территории. Инженерная подготовка территорий – одна из важнейших задач градостроительства. Основными задачами инженерной подготовки территории являются: вертикальная планировка и водоотвод, устройство проезжих и пешеходных дорог, автомобильных стоянок и хозяйственных площадок; создание зеленых насаждений различного функционального назначения; сооружение архитектурных форм; устройство искусственного освещения улиц, площадок и других территорий; сеть подземных коммуникаций и санитарная отчистка города. Все эти вопросы должны быть решены во взаимной увязке и с учетом необходимости улучшения окружающей среды. Только при взаимном сочетании задач инженерной подготовки и всех многообразных градостроительных задач достигается комплексное решение, направленное на улучшение внешнего облика населенных мест.

На проектирование отведён участок земли размером 220х160м. На нём располагаются 5 двухсекционных жилых дома, детская площадка, площадка для отдыха взрослых, физкультурная и хозяйственная площадки, автомобильная стоянка. Необходимо осуществить трассировку уличной сети и спланировать рельеф под здания и площадки.

1. Оценка рельефа местности по топографической подоснове

Вертикальную планировку территории начинают с оценки её рельефа с точки зрения отвода поверхностных вод. Рельеф местности характеризуется главным образом уклонами поверхности и определяет необходимые в процессе строительства объемы земляных работ. Естественный водоотвод обеспечивается в том случае, когда уклон поверхности территории, лотков проезжих частей, площадок составляет не менее 4-5 ‰.

Нормативные значения уклонов:

№ п/п	Наименование	Уклоны, ‰
		Поперечные	Продольные
1	Проезжая часть улиц	15-25	4-80
2	Проезды : - основные - второстепенные	20 20	4-70 4-80
3	Тротуары	10-20	4-60
4	Зеленые насаждения	5-80	5-80
5	Дорожки	10-30	5-60
6	Автостоянки	15-25	5-40

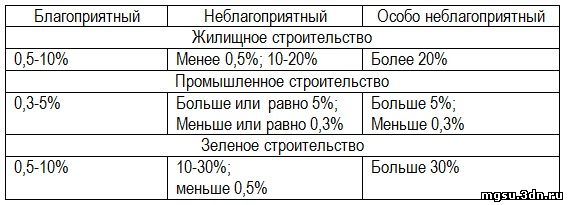

Максимальный уклон заданной на топографической подоснове местности составляет 70 ‰ и является благоприятным.

     Отметки планируемой поверхности назначают таким образом, чтобы максимально сохранить существующий рельеф, зеленые насаждения и почвенный покров. Поэтому вертикальная планировка проводится главным образом, на территориях, занятых городскими улицами, дорогами и площадями, а также на участках, предназначенных для строительства зданий и сооружений.  В зависимости от категории улиц и дорог им придаются продольные уклоны допустимые СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений». На остальных  территориях вертикальную планировку следует проектировать с учетом необходимости поверхностного водоотвода, т.е. в основном на бессточных участках и территориях с большими уклонами, где возможна эрозия почв.
