2. По числу фаз:
- однофазні;
- трифазні.
В колах однофазного змінного струму використовують три схеми випрямлячів:

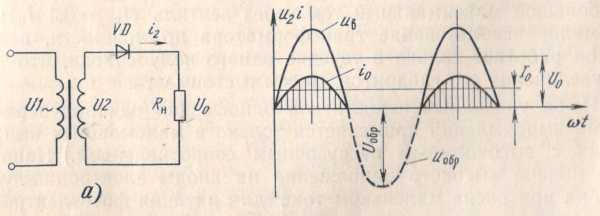

А) однонапівперодний (рис. 1а)

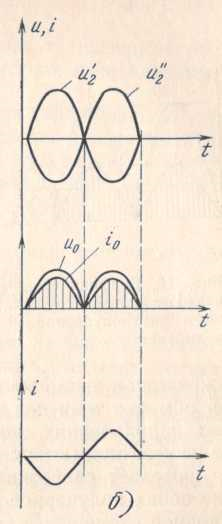

Б) двонапівперіодний з виводом середньої точки обмотки трансформатора (рис. 1б)

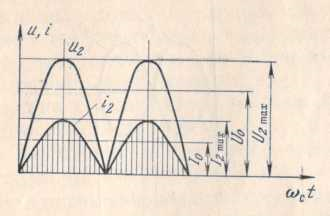

В) однофазний – мостовий (рис. 1в)
Порівняльна характеристика однофазних випрямлячів:
Переваги схеми рис.1а перед іншими випрямлячами:
простота схеми;
Недоліки:
велика частота пульсації випрямленої напруги, що вимагає більш дорогого згладжую чого фільтру;
велика зворотна напруга на діоді
Uзв = 3,14 * Ud (випрямлення);
великий максимальний струм через діод
Imax = 3,14 * Id (випрямлення);
мале використання трансформатора по потужності, оскільки він працює тільки пів періоду, що вимагає збільшення його габаритів маси і вартості.
Застосування:
Через зазначені недоліки ця схема застосовується тільки малопотужних випрямлячах з високим навантаженням. (для передачі високої напруги на аноди електронно-променевої трубки – кінескоп (16-20 кВ).
Переваги рис. 1б перед рис. 1а:
менші габарити і маса трансформатора, тому що, простіше використовуються обмотки і відсутнє змішане підмагнічування осердя;
менші габарити і маса згладжувального фільтру;
максимальне значення струму через діод вдвічі менше
Imax = 1,75 * Id
Id = струм випрямлення
Недоліки:
наявність двох діодів замість одного;
велика зворотна напруга
Uзв = 3,14 * Ud
складна конструкція трансформатора, так як потрібен вивід з середньої точки обмотки трансформатора.
Підсумок: ці схеми використовують малопотужних випрямлячах.
Переваги схеми рис. 1в перед попередніми:
розміри і маса трансформатора менші (число витків вторинної обмотки w2 в два рази менша, так як не потрібен вивід середньої точки)
зворотна напруга на діоді вдвічі менша:
Uзв = 1,57 * Ud
Недоліки:
наявність чотирьох діодів замість двох;
збільшені втрати напруги і потужності через послідовне з’єднання діодів, особливо високоомних;
площа перетину вторинної обмотки збільшення на 20% так як значення струму збільшується в
раізв.
Підсумок:
Мостові випрямлячі використовують в малопотужних випрямлячах при напрузі до 600 В.
II. Різновиди трьохфазних випрямлячів
Є дві схеми трифазних випрямлячів:

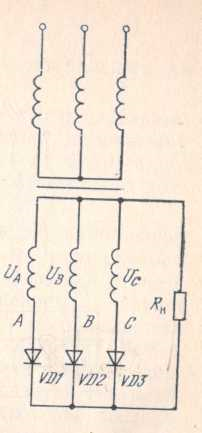

А) однонапівперіодна - схема Міткевича (рис. 2а)

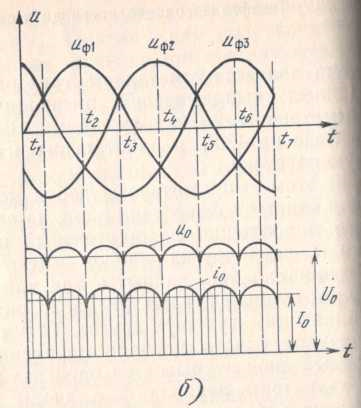

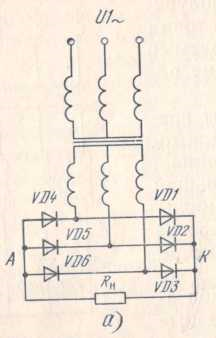

Б) двонапівперіодна - схема Ларіонова (рис. 2б)
Переваги рис. 2а перед однофазними:
менші габарити і маса згладжую чого фільтра;
краще використання обмоток трансформатора;
більш рівномірне навантаження на мережу трифазного змінного струму.
Недолік:
примусове підмагнічування, що призводить до збільшення струму в первинній обмотці.
Переваги схеми Ларіонова перед Міткевича:
менші габарити і маса трансформатора і згладжую чого фільтра:
відсутність примусового підмагнічування осердя.
Недоліки:
більша кількість діодів: 6 замість 3-х;
неможливість заземлення вторинної обмотки трансформатора при заземленні одного із полюсів навантаження.
Використання: схеми Ларіонова використовують в випрямлячах середньої та великої потужності при різних вихідних напругах, а схеми Міткевича в випрямлячах малої і середньої потужності.
Правила експлуатації обслуговування АБ:
А) працювати з АБ можна тільки в спеціальному одязі (гумові рукавиці і калоші, прорезинений фартух, захисні окуляри);
Б) поблизу з приміщеннями АБ повинні бути: нейтралізуючі розчини питної соди, мило вода, рукомийник, рушник.
В) приміщення повинне бути обладнане вентиляцією;
Г) дотримуватись правил роботи з електролітами.
