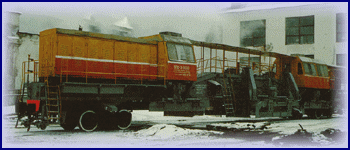

Путевая выправочно-подбивочно-отделочная машина впо-3-3000
Машина предназначена для выполнения за один проход комплекса работ по чистовой дозировке балласта, подъемке пути, уплотнению балластной призмы, уплотнению ее откосов и выправке пути по уровню, профилю и в плане при всех видах ремонта и строительства железнодорожного пути.
От имеющихся аналогов машин этого класса машину ВПО-3-3000 выгодно отличают повышенная производительность и оригинальные технические решения механизмов непрерывного (в движении) уплотнения балласта, выправки и отделки пути.
Высокая степень гидрофикации узлов и автоматизации производственных процессов позволила снизить количество обслуживающего персонала, повысить качество выполняемых работ при восстановлении несущей способности и геометрии железнодорожного пути.
Технические характеристики |
|||
|
|||
1. |
Производительность, км/ч |
|
1,6 ... 2,0 |
2. |
Транспортная скорость, км/ч |
|
100 |
3. |
Усилие, кН |
||
|
- подъемки пути |
|
235 |
|
- сдвижки пути |
|
156 |
4. |
Высота подъемки пути, мм |
|
100 |
5. |
Величина сдвижки (от оси), мм |
|
+/- 210 |
6. |
Точность выправки пути по уровню, мм |
|
+/- 2 |
7. |
База машины, мм |
|
20350 |
8. |
База тележки, мм |
|
1850 |
9. |
Габаритные размеры, мм |
||
|
- длина |
|
27870 |
|
- ширина |
|
3240 |
|
- высота |
|
5220 |
10. |
Масса, т |
|
93,0 |
11. |
Численность экипажа, чел. |
|
6 |

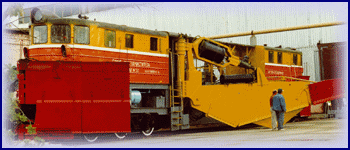

Универсальный струг снегоочиститель сс-1м
Струг-снегоочиститель используют для выполнения работ по очистке старых и нарезке новых кюветов, срезке земляного полотна и при планировании откосов и выемок, при постройке вторых железнодорожных путей и проведении других планировочных работ.
Зимой струг-снегоочиститель используют для очистки железнодорожных путей от снега высотой до двух метров на станциях и перегонах, для очистки кюветов от снега при глубоких заносах и при отвалке его в местах выгрузки снеговых составов, удаления снега из выемок, вскрытия кюветов для пропуска весенних вод.
Совмещение на одной машине снеговой и земляной частей позволяет использовать ее при строительстве, ремонте и текущем содержании пути по принятой технологии производства этих работ практически в течении всего года.
Технические характеристики |
|||
|
|||
1. |
Производительность при очистке от снега, м.куб/ч |
|
64100 |
2. |
Производительность при нарезке кюветов, м.куб/ч |
|
1050 |
3. |
Производительность при срезке и разравнивании земли и балласта, м.куб/ч |
|
3000 |
4. |
Максимальная ширина очищаемой полосы, м |
|
5,2 |
5. |
Максимальная высота убираемого снега, м |
|
2,0 |
6. |
Наибольшее заглубление кюветной части ниже уровня головки рельса, м |
|
1,8 |
7. |
Максимальный вылет крыла (от оси пути), м |
|
7,7 |
8. |
Скорость, км/ч |
||
|
- рабочая на земляных работах |
|
3 ... 15 |
|
- при очистке снега |
|
до 80 |
|
- транспортная в составе поезда |
|
до 80 |
9. |
База, мм |
|
16500 |
10. |
Габаритные размеры, мм |
||
|
- длина |
|
2470 |
|
- ширина |
|
3045 |
|
- высота |
|
4875 |
11. |
Масса, т |
|
100 |
12. |
Численность экипажа, чел. |
|
2 |
