7. Робота зі склом. Різання скляних трубочок і паличок. Згинання і розтягування скляних трубочок. Оплавлення скляних трубочок і паличок

Знати і вміти розкривати зміст.

Скляні палички і скляні трубки різної форми часто застосовують у хімічній лабораторії. Скляні палички необхідні для приведення фільтрування рідин і їх перемішування. В останньому випадку на кінець палички надівають відрізок гумової трубки для того, щоб не розбити хімічний посуд. Скляні трубки необхідні для збирання різних лабораторних установок, монтажу і ремонту приладів.

Працівники хімічної лабораторії повинні уміти проводити прості операції із скляними трубками і паличками: різати їх за заданими розмірами, згинати і оплавляти торцеві кінці.

Різання скляних трубок і паличок. Спосіб різання за­лежить від діаметру трубки або палички. Найчастіше доводиться мати справу з трубками і паличками діаметром 5- 6 мм і товщиною стінок 0,7-1,0 мм. Різання їх здійснюється без нагрівання, так званим холодним спо­собом. Для цього трубку беруть лівою рукою, ставлять великий палець на те місце, де потрібно зробити мітку, і, впершись трубкою на край столу, легким рухом (без натиску) ребром напилка з дрібною насічкою (краще тригранного) наносять мітку в наміченому місці. Рекомен­дується при цьому злегка обернути трубку лівою рукою на деякий кут. Утворюється досить відчутна мітка, якщо по ній провести пальцем. Потім трубку беруть обома руками, з'єднавши великі пальці навпроти мітки, і згинаючим і розтягуючим рухом у сторони без великого зусилля здійснюють розламування по мітці (рис. 10).

Рис. 10. Розламування скляної трубки

Згинання і розтягання скляних трубок. Навчитися згинати скляні трубки значно важче. Для цього перш за все необхідно нагрівати трубку на чималій ділянці, оскільки інакше згин вийде різкий, а він має бути плавним без зміни діаметру трубки по всій довжині згину. Для того, щоб нагрівати більшу ділянку трубки, на газовий пальник надівають насадку «хвіст ластівки», вона змінює форму полум'я, робить його плоским і широким. Частину трубки, що нагрівається в полум'ї пальника, поміщають на межі між зовнішньою і середньою частинами полум'я, де забезпечується сильне і рівномірне нагрівання. З цією метою необхідно також обертати трубку під час нагрівання довкола осі.

Визначити правильно місце полум'я, в якому повинне вестися нагрівання скла, не викликає великої складності, воно розпізнається за кольором, який набуває полум'я при сильному нагріванні в нім скла. Звичайне лабораторне скло (№ 23) містить близько 10% оксиду натрію, і тому полум'я при обробці його набуває яскраво-жовтого свічення, характерне для парів натрію.

Коли скло почне розм'якшуватися, що відчувається в руках при обертанні трубки, її виносять з полум'я і легким рухом, без натиску, згинають під потрібним кутом до себе. Особливо уважно необхідно стежити при цьому за тим, аби прямі ділянки трубок лежали в одній площині. Це перевіряється на око. При порушенні цієї умови частину трубки, що нагрівається, знов вносять до полум'я, тримають до розм'якшення і виправляють згин.

При згинанні нерівномірно нагрітої частини трубки на місці згину можуть утворитися складки і нерівності (рис. 11), вони псують зовнішній вигляд виробу, додають йому крихкість. Тому такі вироби вважаються непридатними.

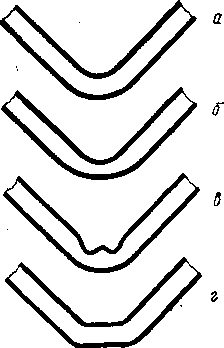

Рис. 11. Зігнуті скляні трубки:

а – правильно; б, в, г – неправильно

Рекомендується для зняття напруги скла випалити готовий виріб в області полум'я пальника, що світиться. Для охолодження зігнуту трубку слід покласти на аркуш азбесту або азбестовану сітку.

Для піпеток, бюреток і промивалок потрібні скляні носики. Для їх виготовлення (рис. 12) використовують зазвичай скляні трубки діаметром близько 6 мм. Трубку при безперервному обертанні розігрівають посередині до повного розм'якшення, виймають з полум'я і розтягують в сторони обидва кінці. Після охолодження її розрізають посередині, вузьку частину оплавляють на слабкому полум'ї і відрізують на відстані 5-7 см від вузького кінця і обрізаний кінець носика оплавляють, тримаючи його в полум'ї тигельними щипцями.

Рис 12. Виготовлення скляних носиків

Оплавлення кінців скляних трубок і паличок. Торцева поверхня трубок і паличок має бути оплавлена, оскільки при цьому забезпечується безпека роботи, на гладкий кінець легко надіти гумову трубку або вставити його в пробку. Для цього трубку або паличку беруть правою рукою за допомогою тигельних щипців і вносять у полум'я в строго вертикальному положенні. Оплавлення вважається закінченим, коли торцевий кінець палички або краю трубки стануть блискучими, закругленими і зникнуть гострі грані.
