Общее устройство и конструкция

В общем случае современный предохрани­ тель состоит из двух основных частей: фарфо­ рового основания с металлической резьбой; сменной плавкой вставки (рис. 21.1).

Плавкая вставка такого предохранителя рас­считана на номинальные токи 10, 16, 20 А. По своей конструкции предохранители могут быть резьбового типа (пробочные) или трубчатые. На рис. 21.2 представлен предохранитель ППТ-10 с плавкой вставкой ВТФ (вставка трубчатая фар­форовая) на 6 или 10 А для установок до 250 В. Основание пластмассовое, крепится к несущей конструкции винтом. Внутри трубки (ВТФ) на­ ходится сухой кварцевый песок. Трубка уста­ навливается в отверстие крышки предохраните­ ля. К основным параметрам предохранителей относятся: номинальный ток; номинальное на­ пряжение;        предельно отключаемый ток.

Принцип действия

Плавкая вставка при протекании по ней тока нагревается. Во время протекания через нее боль­ шого тока за счет перегрузки или короткого за­ мыкания она перегорает. Время перегораний пре­ дохранителей зависит от силы тока, проходящего через нить. Так, при коротком замыкании, пре дохранители перегорают достаточно быстро, и в этом наиболее опасном случае служат простой, дешевой и надежной защитой. Чтобы при перегора­нии плавкой вставки в предохранителе не проявилось опасное явление элек­ трической дуги, вставка помещается в фарфоровую трубку.

Реактор

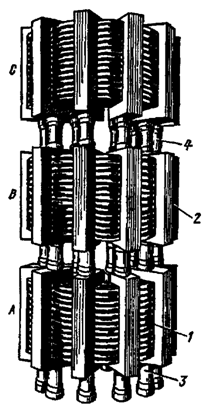

Рисунок - Трехфазный комплект реакторов

Из многожильного провода 1 намотаны катушки реакторов А, В, С. Заливкой в специальные формы получаются бетонные вертикальные стойки колонны 2, которые скрепляют между собой отдельные витки катушки. Торцы колонн имеют шпильки с изоляторами 3, 4.

Устройство и принцип действия

Реактор — это катушка с постоянным индуктивным сопротивлением, включенная в цепь последовательно. В нормальном режиме на реакторе наблюдается падение напряжения порядка 3-4 %, что вполне допустимо. В случае короткого замыкания бо́льшая часть напряжения приходится на реактор. Значение максимального ударного тока короткого замыкания рассчитывается по формуле:

где I_H — номинальный ток сети, Xp — реактивное сопротивление реактора. Соответственно, чем выше будет реактивное сопротивление, тем меньше будет значение максимального ударного тока в сети.

Реактивность прямо пропорциональна индуктивному сопротивлению катушки. При больших токах у катушек со стальными сердечниками происходит насыщение сердечника, что резко снижает реактивность, и, как следствие, реактор теряет свои токоограничивающие свойства. По этой причине реакторы выполняют без стальных сердечников, несмотря на то, что при этом, для поддержания такого же значения индуктивности, их приходится делать больших размеров и массы.

Разрядник

Разрядник — это электрический аппарат, искровой промежуток которого пробивается при определенном значении приложенного напряжения, ограничивая тем самым перенапряжения в установке

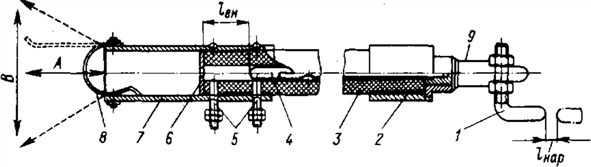

Трубчатые разрядники. Разрядник (рис. 3-7) представляет собой дугогасительную трубку 3из полихлорвинила марки «винипласт», на концах которой закреплены металлические наконечники: верхний, закрытый, 2 и нижний, открытый, 7. Внутри трубки помещается стержневой электрод 4, который крепится в хвостовике 9 верхнего наконечника. Вторым электродом внутреннего искрового промежутка служит шайба б, закрепленная в нижнем наконечнике. При помощи хомутов 5 нижний наконечник (разрядник) крепится к заземленной конструкции. К нижнему же наконечнику крепится ленточный указатель срабатывания 8, свободный конец которого изгибается и заводится внутрь наконечника. При срабатывании разрядника конец указателя выбрасывается газовым дутьем, и лента выпрямляется.





Рис. Общий вид трубчатого разрядника.



С целью разгрузки изоляционного материала разрядника от электрического поля при номинальном режиме разрядник отделяется от линии наружным (lнар) искровым промежутком, для регулирования которого служит удлинитель (рог) 1.

При возникновении перенапряжения пробиваются оба промежутка (lвн и lнар). Возникающая в трубке дуга вызывает сильную газогенерацию из стенок трубки. Газы устремляются через выхлопное отверстие в шайбе б и открытый наконечник, образуя интенсивное продольное дутье, которое гасит дугу при прохождении тока через нуль, одновременно гаснет дуга и на промежутке lнар. Отключение сопровождается большим выбросом пламени и газов (при U = 35 кВ А = 3 м, В = 1,5 м). В объеме, занимаемом пламенем и газами, не должны располагаться какие-либо токоведущие части. Предельный отключаемый ток определяется прочностью трубки и, например, для разрядников серии РТВ на 6-35 кВ составляет 12 кА. Предельные токи отключения разрядников с фибробакелитовыми трубками меньше, чем у разрядников с винипластовыми трубками.
