Пускатели серии ПА, ПАЕ
Рис. 3 Конструктивная схема пускателя ПАЕ 311 1 - металлическое основание; 2, 3 - неподвижные и подвижные мостиковые контакты; 4 - контактная пружина; 5 - закрытая дугогасительная камера; 6 - траверса; 7 - якорь электромагнита; |
8 - катушка электромагнита; 9 - магнитопровод электромагнита; 10 - амортизирующие пружины; 11 - тепловое реле; 12 - отключающая пружина. |
Принцип действия
Принцип действия пускателя заключается в следующем: при включении пускателя по катушке проходит электрический ток, сердечник намагничивается и притягивает якорь, при этом главные контакты замыкаются, по главной цепи протекает ток. При отключении пускателя катушка обесточивается, под действием возвратной пружины якорь возвращается в исходное положение, главные контакты размыкаются.
При отключении магнитного пускателя вследствие перебоев в электроснабжении размыкаются все его контакты, в том числе и вспомогательные. При появлении напряжения в сети пускатель не включается до тех пор, пока не будет нажата кнопка "Пуск". То же происходит, если напряжение в сети снижается до 50-60% номинального.
Если электродвигатель включается рубильником, пакетным выключателем или контроллером, то при перебое в электроснабжении и остановке двигателя схема не нарушится, при восстановлении напряжения двигатель самопроизвольно включится в сеть. Такой самопроизвольный пуск двигателя может явиться причиной аварии или несчастного случая.
Электромагнитный контактор
Представляет собой электромагнитное реле, при подаче напряжения на катушку электромагнита (цепь управления), происходит притягивание одних контактов к другим, и силовая цепь замыкается. При этом, в цепи управления могут действовать гораздо меньшие токи и/или напряжения, чем в силовой цепи. С использованием контактора (или цепи из нескольких контакторов), можно, например, тем же бытовым выключателем удаленно и безопасно коммутировать многофазные нагрузки почти неограниченных мощностей. Обратной стороной удобства от применения контакторов (кроме бистабильных) является необходимость в постоянной трате небольшой энергии (питание катушки электромагнита) для поддержания контактора во включенном состоянии.

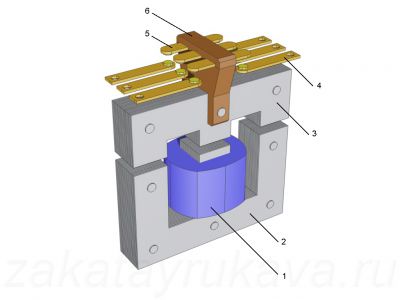

Устройство
электромагнитного контактора (показан
трёхполюсный контактор с нормально
разомкнутыми контактами).
1.
Катушка. 2.
Неподвижная часть сердечника. 3.
Подвижная часть сердечника. 4.
Неподвижные контакты. 5.
Подвижные контакты. 6.
Диэлектрический держатель подвижных
контактов.

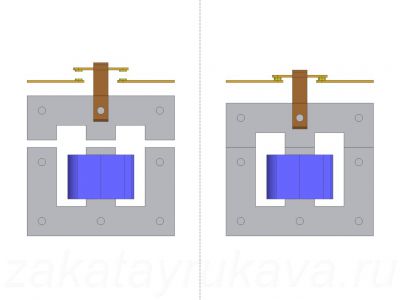

Работа
электромагнитного контактора.
Слева:
питание катушки отключено, силовые
контакты разомкнуты.
Справа: питание
к катушке подключено, подвижная часть
сердечника притянута к неподвижной,
силовые контакты сомкнуты.
Контактор ИЭК КМИ-11210 является типичным представителем широко используемых на производстве электромагнитных контакторов, имеет четыре группы нормально разомкнутых контактов (3+1 полюса)
Устройство АВ

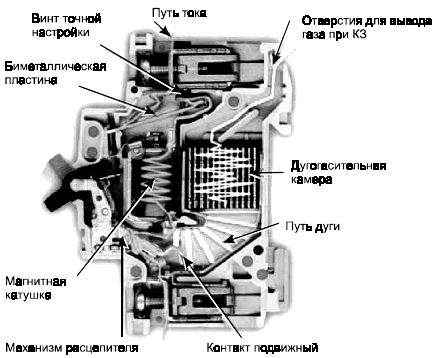

Здесь, чтобы не быть голословным, мы предоставили схематичный рисунок устройства АВ.
