Аварийная радиостанция р-855 ум

Радиостанция «Прибой-УМ» предназначена для связи с экипажами ВС, потерпевших аварию или совершивших вынужденную посадку. Радиостанция обеспечивает двухстороннюю симплексную телефонную радиосвязь с использованием микрофона на аварийной частоте 121,5 МГц УКВ диапазона. Дальность связи зависит от высоты полета спасательных ВС и чувствительности приемника. Так на высоте полета 3000 м при чувствительности приемника 2 мкВ обеспечивается связь на расстоянии 50 км.

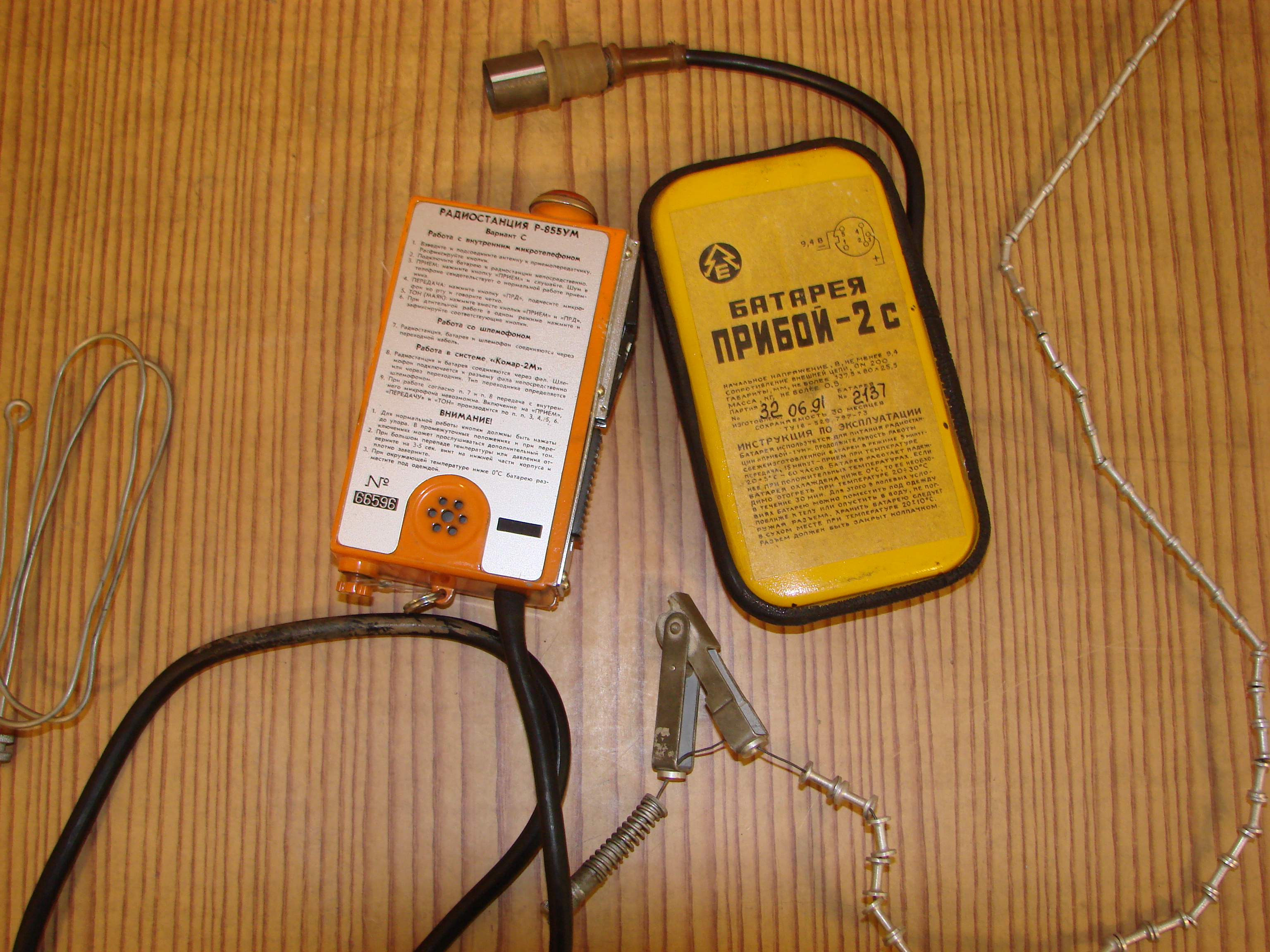

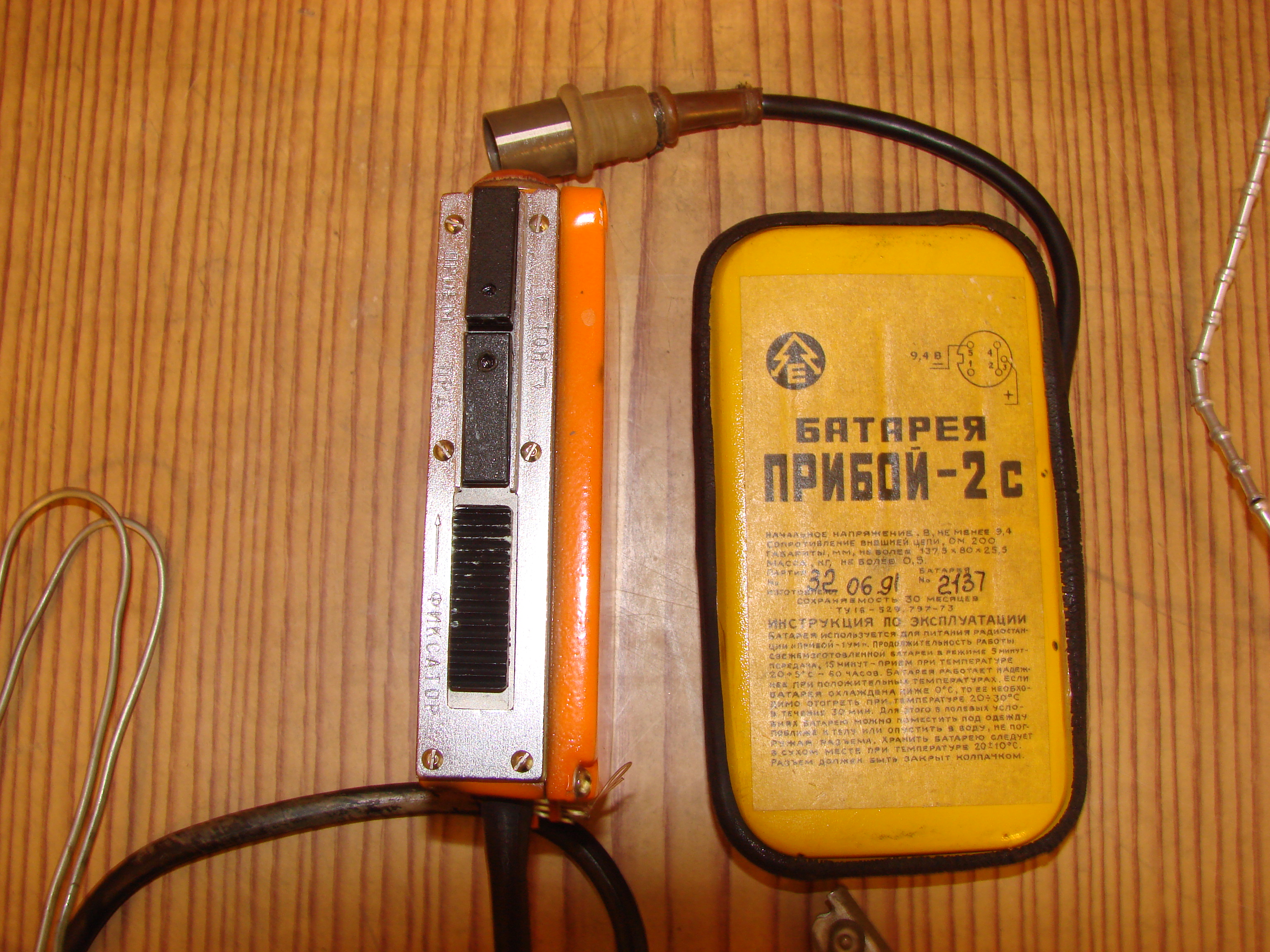

Радиостанция Р-855 УМ состоит из приемопередатчика, батареи питания «Прибой-2С», основной и запасной антенн. Конструкция приемопередатчика обеспечивает его водонепроницаемость.

Основные технические характеристики радиостанции Р-855М приведены в табл. 5.

Основной режим работы радиостанции – непрерывная тональная модуляция (А2) предусмотрен для привода поисковых самолетов к месту бедствия по бортовому АРК. Телефонный режим АМ является дополнением к режиму А2.

Радиостанция выполнена по трансиверной схеме(см. рис. 26.): антенна, микротелефон с согласующим трансформатором, предварительный и оконечный УЗЧ используются как при приеме, так и при передаче. Особенностью радиостанции является применение схемотехнических решений, обеспечивающих минимизацию потребляемой мощности, что при ограниченной емкости источники питания увеличивает время непрерывной работы.

Основные технические характеристики аварийных радиостанций

Таблица 5.

Характеристика	Единица измерения	Значение
		Р-855 УМ («Прибой-УМ»)	Р-861 («Актиния»)
Рабочие частоты	МГц	121,5	2,182; 4,182; 8,364; 12,546
Нестабильность частоты		100 · 10-6	70 · 10-6
Мощность передатчика, не менее	Вт	0,13	4
Виды работ		А2; АМ	АТ; А2; АМ
Глубина модуляции передатчика в режимах А2 и АМ, не менее	%	70	85
Чувствительность приемника	мкВ	25	3
Полоса пропускания приемника при ослаблении сигнала в 2 раза	кГц	500-1500	7-8,6
Продолжительность непре-рывной работы в режиме А2	ч	24	48
Масса радиостанции с батареей	кг	0,9	16

Управление работой радиостанции осуществляется двумя кнопками S1 и S2. При нажатии S2 радиостанция работает в режиме приема, S1 — в радиотелефонии. Одновременное нажатие S1 и S2 переводит радиостанцию в режим тональной телеграфии.

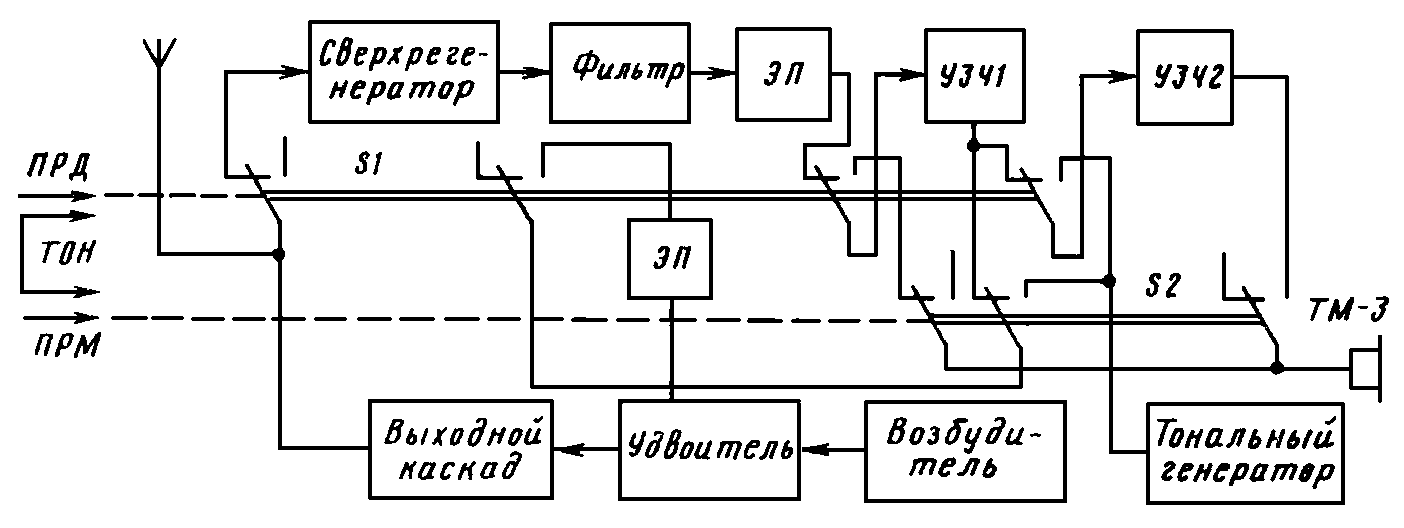

Рис. 26. Структурная схема радиостанции Р-855-УМ

Сверхрегенеративный каскад приемника выполняет функцию усилителя радиочастоты, амплитудного детектора и АРУ. Напряжение входного радиосигнала детектируется и через RС-фильтр поступает на вход эмиттерного повторителя (ЭП). Двухкаскадный усилитель звуковой частоты (УЗЧ) обеспечивает стабильность выходного сигнала приемника при изменении напряжения батареи. Особенностью его является экономичность в работе и отсутствие переходного трансформатора. На выходе УЗЧ через согласующий трансформатор подключается микротелефон ТМ-3.

Требуемая стабильность частоты передачи достигается использованием кварцевого резонатора, работающего на пятой механической гармонике (60,75 МГц). Согласование выхода УЗЧ с нагрузкой осуществляется через ЭП.

В режиме тональной телеграфии на вход модулятора поступает сигнал с тонального генератора. Выходной сигнал тонального генератора поступает в тракт модуляции на ЭП и одновременно в тракт прослушивания через УЗЧ на микротелефон.

Радиостанция отличается высокой надежностью и проста в эксплуатации. Ее механическое обслуживание сводится к периодической проверке правильности функционирования.
