1.3.1 Назначение, состав полевых работ, теоретические основы

тахеометрической съемки

Назначение съемки.

Цель тахеометрической съемки – получить на бумаге изображения в заданном масштабе ситуации и рельефа местности в их проекции на горизонтальную плоскость.

Такой чертеж с изображением ситуации и рельефа называют топографическим⁶⁾ планом. В области строительства топографический план необходим для выполнения горизонтальной и вертикальной планировки, т.е. для проектирования взаимного расположения в плане и по высоте намеченных к строительству зданий, сооружений инженерных сетей и др. с учетом уже имеющихся на местности ситуации и характера рельефа.

Тахеометрическая⁷⁾ съемка может быть выполнена на собственном (тахеометрический ход⁸⁾) или готовом (теодолитный и нивелирный ход) планово высотном обосновании.

Точность в определении планового и высотного положения контуров местности при тахеометрической съемке ниже, чем при теодолитной съемке и геометрическом нивелировании, что проиллюстрировано таблицей 5.

Таблица 5 – Сравнение точностей съемок.

Измеряемая величина	Точность измерений
	Теодолитная съемка (теодолит 2Т30)	Техническое нивелирование (нивелир Н3)	Тахеометри- ческая съемка (теодолит 2Т30)
Горизонтальные углы Расстояния Превышения	30// 1:2000 -	- - 5 мм на 100 м	2/ 1:300 40 мм на 100 м

Поэтому, на застроенной территории, насыщенной строениями, особенно инженерными сетями (водопровод, теплотрасса, газопровод, канализация, силовые кабели), где нужна повышенная точность съемок, тахеометрическую съемку разрешается проводить только на готовом планово-высотном съемочном обосновании.

6 ) Топо, с греческого,- поверхность, очертание.

7) Тахеометрия, с греческого,- быстрое измерение.

8) Тахеометрический ход отличается от теодолитного тем, что расстояния при тахеометрическом ходе определяют нитяным дальномером теодолита, а превышения между вершинами – наклонным лучом визирования.

На застроенной территории тахеометрическая съемка применяется, в основном, для съемки точек рельефа и нетвердых⁹⁾ точек.

Состав полевых работ

Полевые работы при тахеометрической съемке на готовом планово-высотном обосновании состоят из установки теодолита (тахеометра)¹⁰⁾ в рабочее положение, определения на каждой станции места нуля вертикального круга, ориентирование теодолита по стороне теодолитного хода, съемки реечных точек, т.е. измерения до каждой точки расстояния D нитяным дальнометром теодолита, полярного угла  и снятия отсчета по вертикальному кругу при нормальном его положении (для теодолита 2Т-30 круг лево «КЛ»).

На каждой станции составляют кроки, в которых дополнительно к контурам показывают направление склонов местности между точками (рисунок 17).

По результатам полевых работ представляют журнал тахеометрической съемки с кроками.

Теоретические основы тахеометрической съемки.

Тахеометрическая съемка выполняется в полярной системе координат (рисунок 11).

Полярная ось

О - полюс (вершины теодолитного хода);

 - полярный угол;

d - горизонтальное проложение (радиус-вектор);

 - угол наклона местности;

h – превышение.

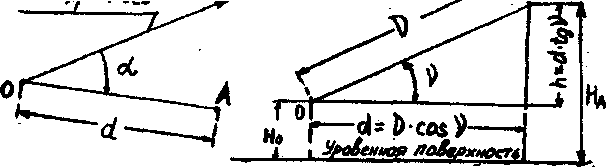

Рисунок 11 - Схема полярной системы координат.

9) Нетвердыми контурами называют очертания тех строений, участков, которые не имеют постоянных границ, а строения намечают к сносу.

10) Тахеометром называют такой прибор, у которого есть вертикальный круг для измерения углов и дальномер для измерения расстояния.

Положение точки А в пространстве определяют двумя параметрами  и d в горизонтальной плоскости и отметкой Н_А в вертикальной. Отметку точки А вычисляют по формуле, понятной из рисунка 11:

где Н₀ – отметка полюса (станция);

h – превышение отметки точки А над полюсом (станцией).

При съемке на готовом планово-высотном обосновании за полюс принимают вершины теодолитного хода, а за полярные оси – направления сторон теодолитного хода. Отметки вершин теодолитного хода определяют техническим нивелированием.

Для того, чтобы студент мог сознательно пользоваться формулами вычисления превышений h и горизонтальных проложений d при тахеометрической съемке, выполним вывод этих формул.
