2.4. Содержание заданий по основам авиационной метеорологии

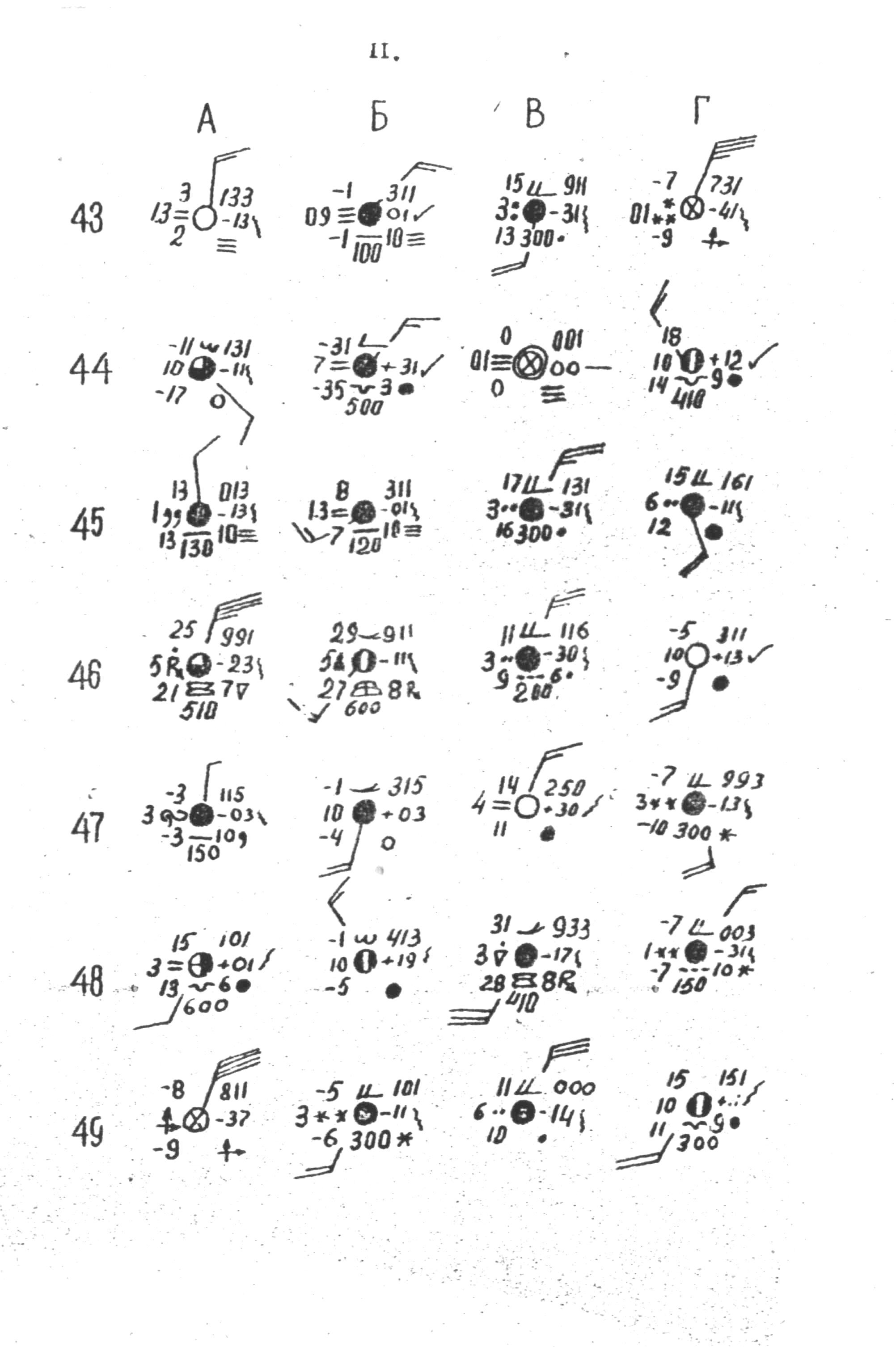

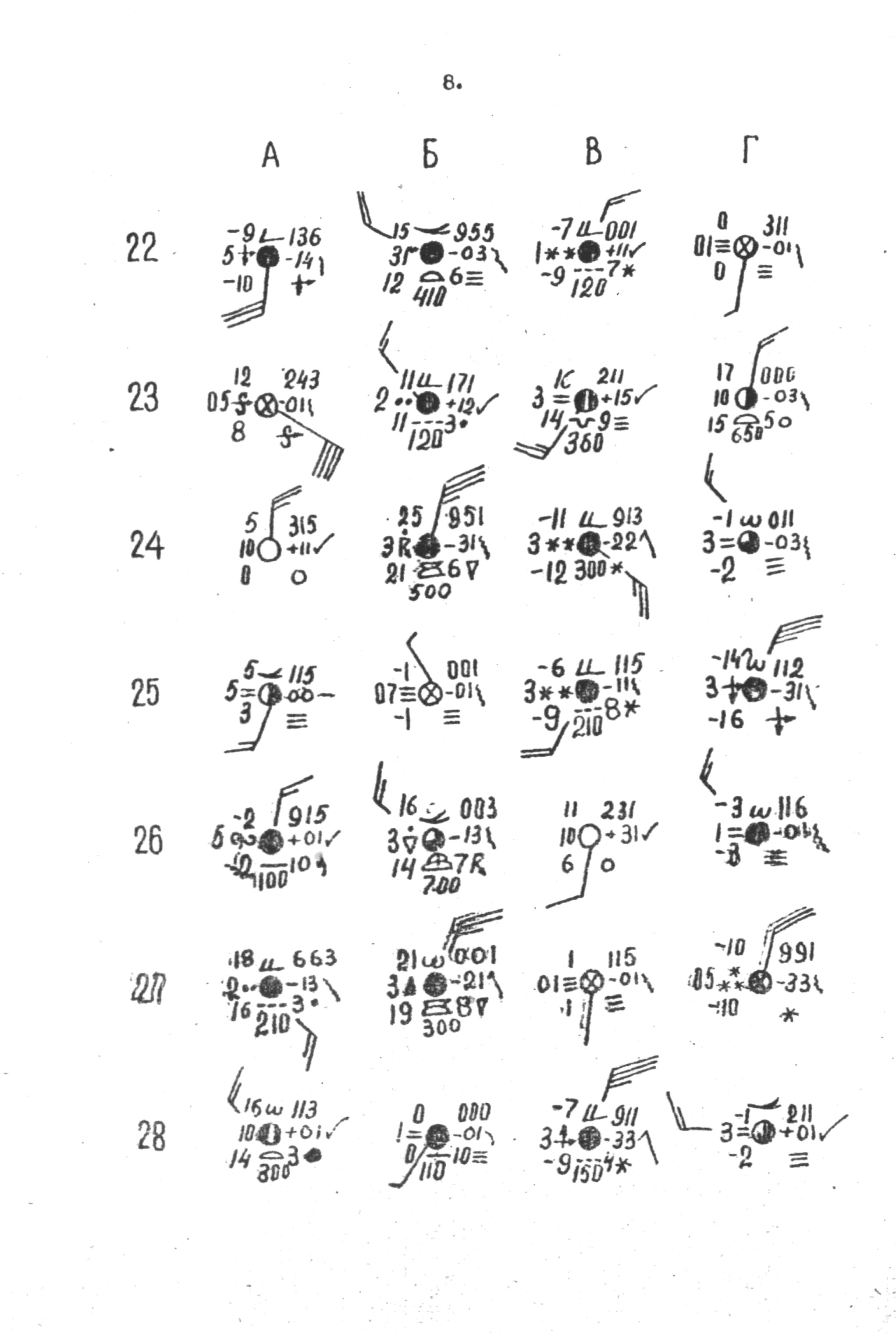

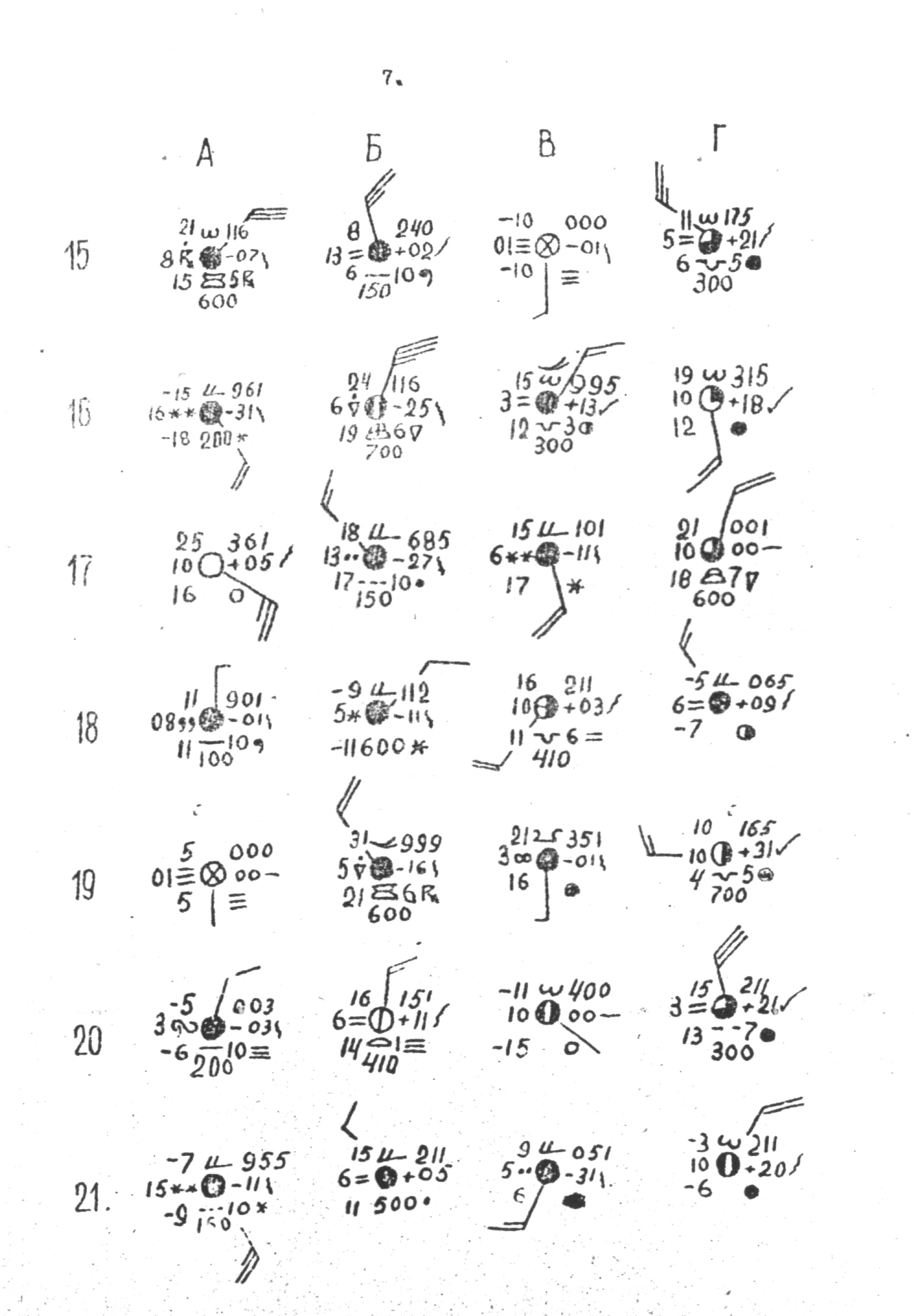

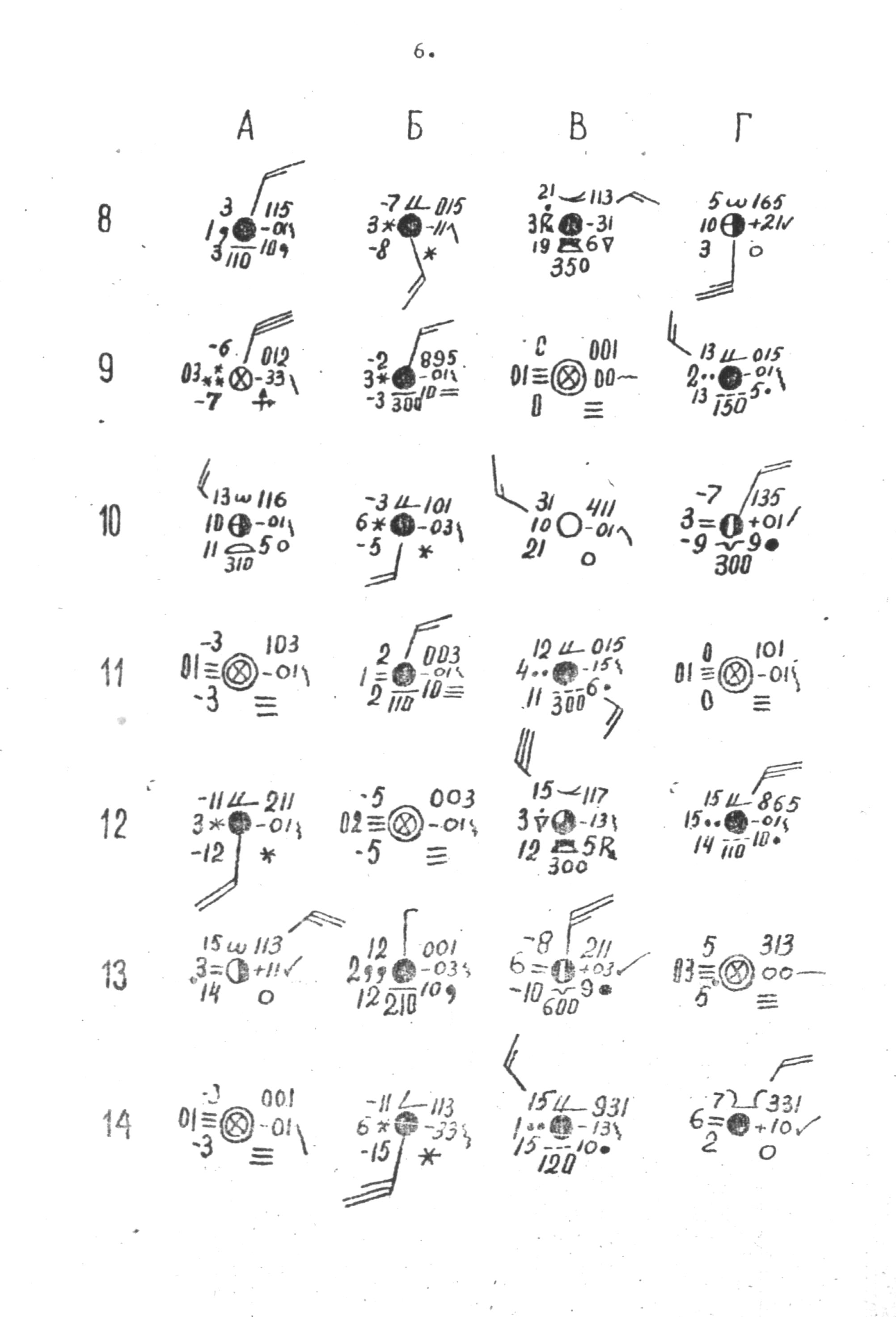

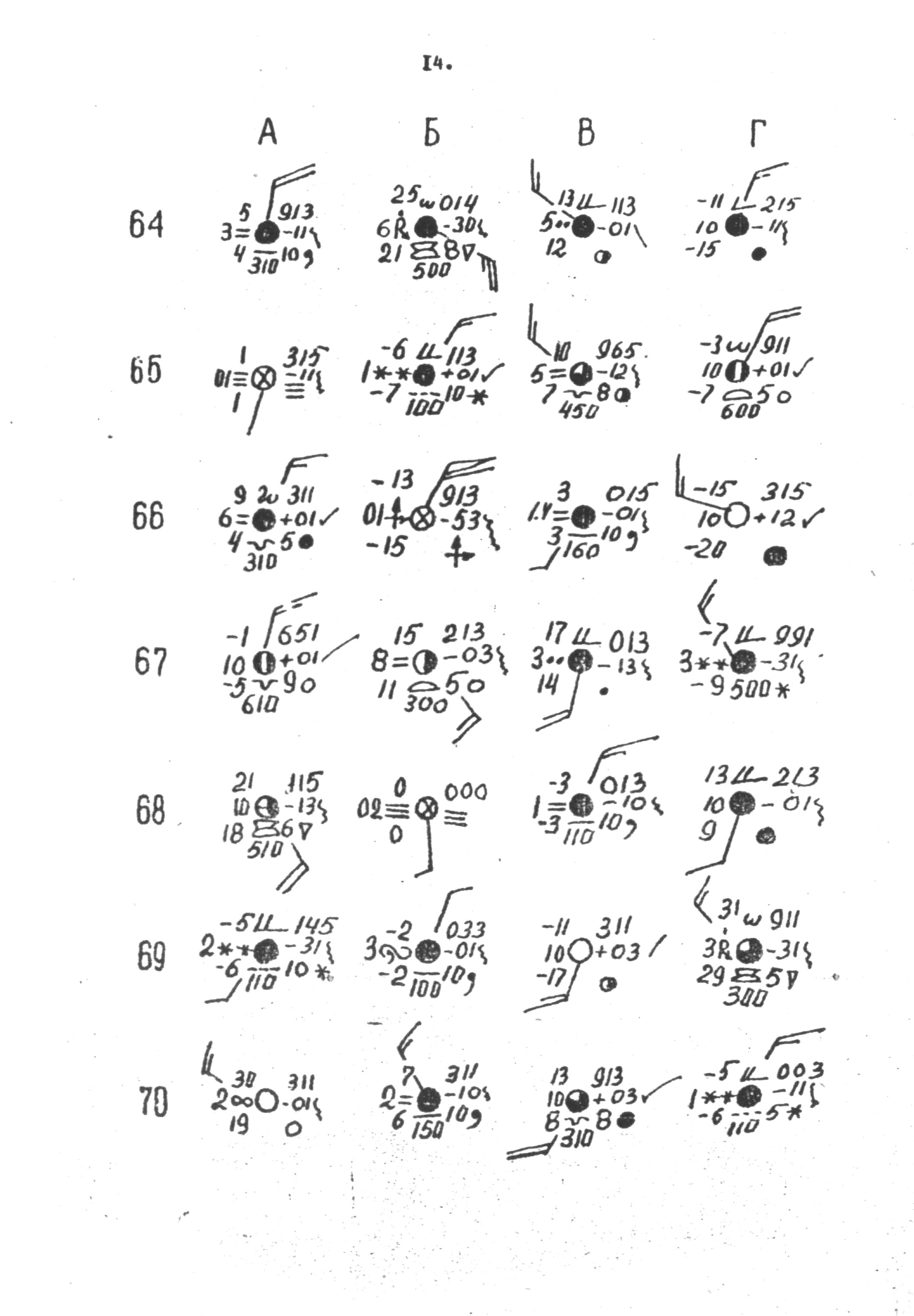

Часть 1. Приземные карти погоди

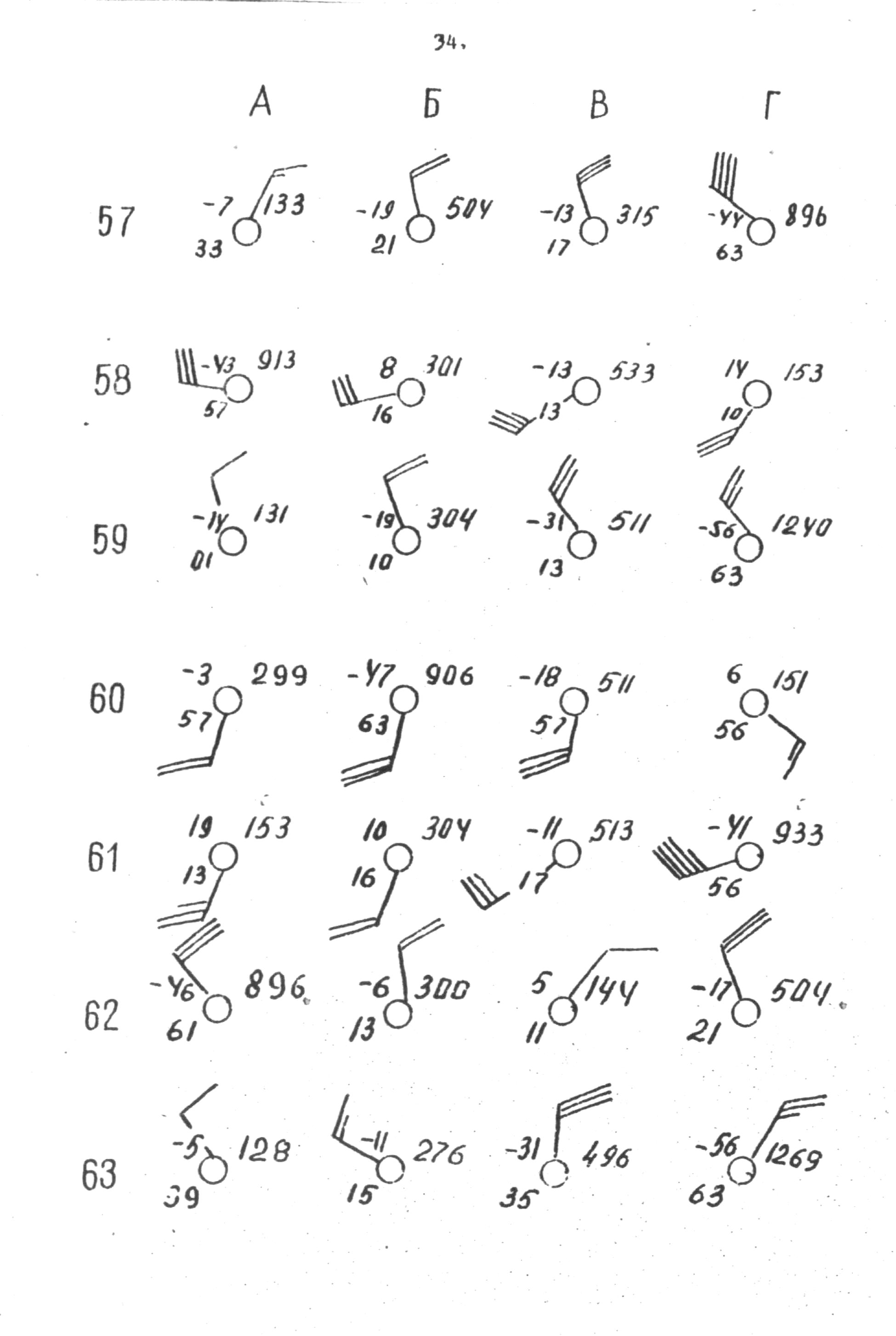

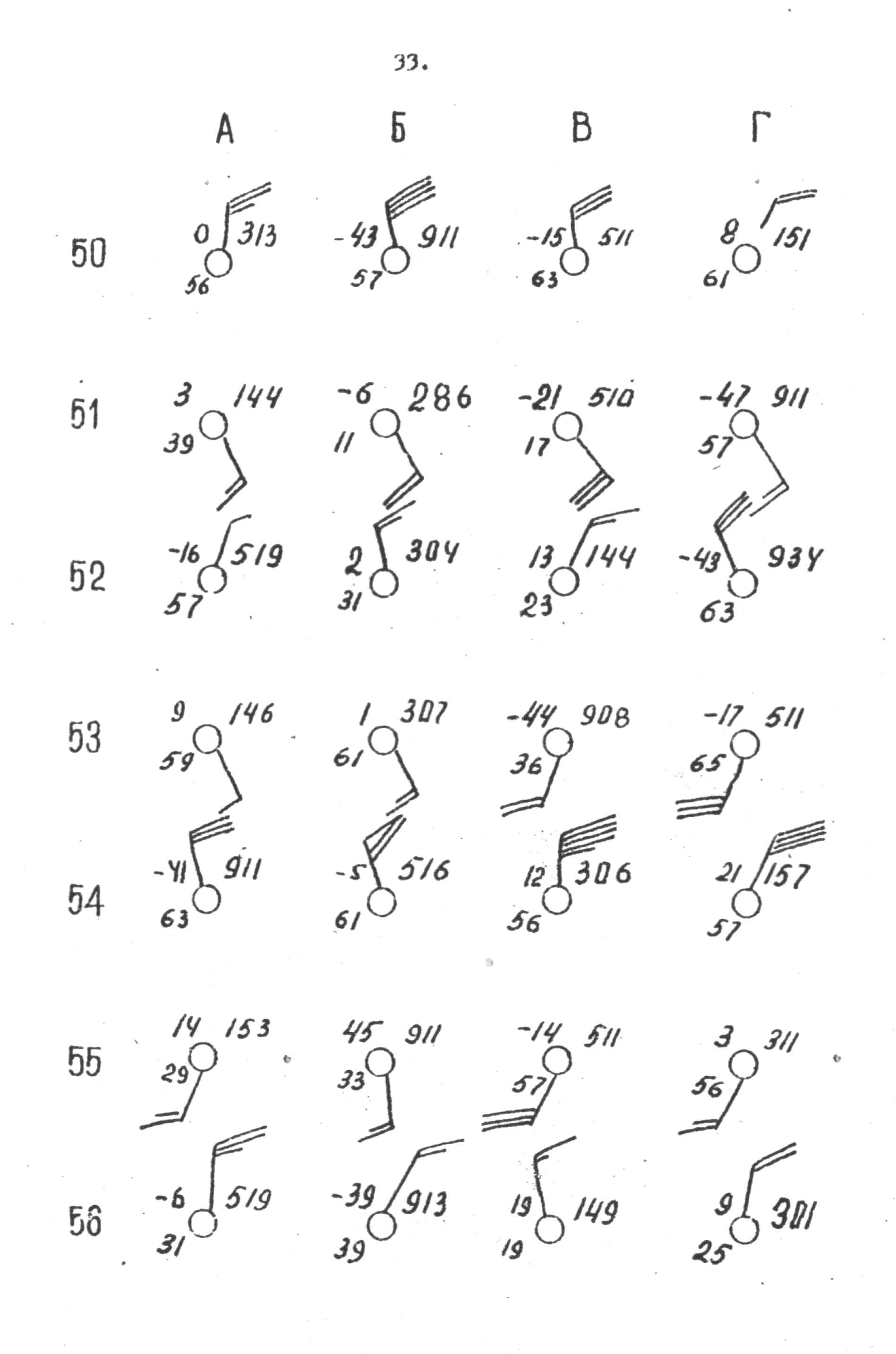

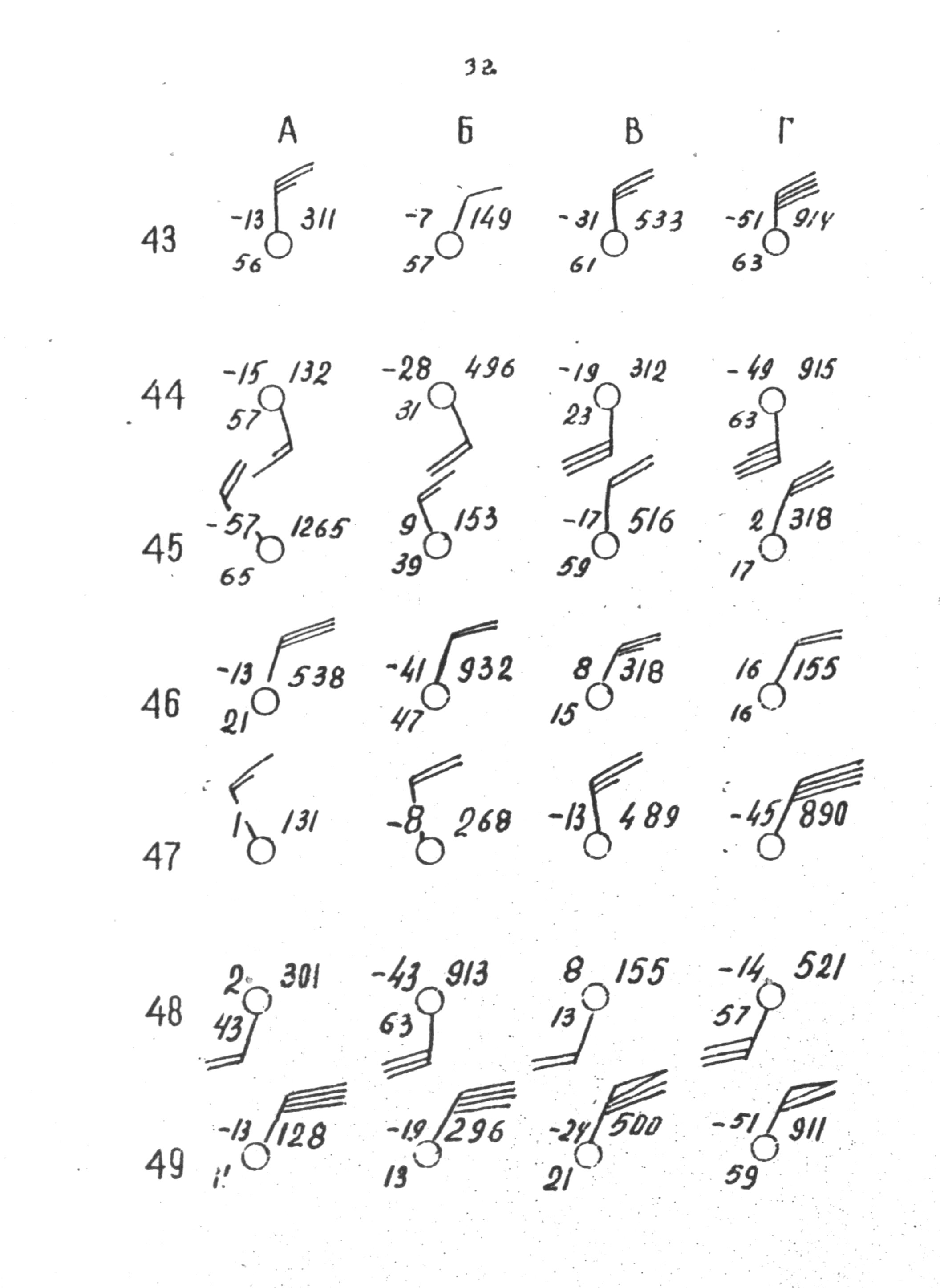

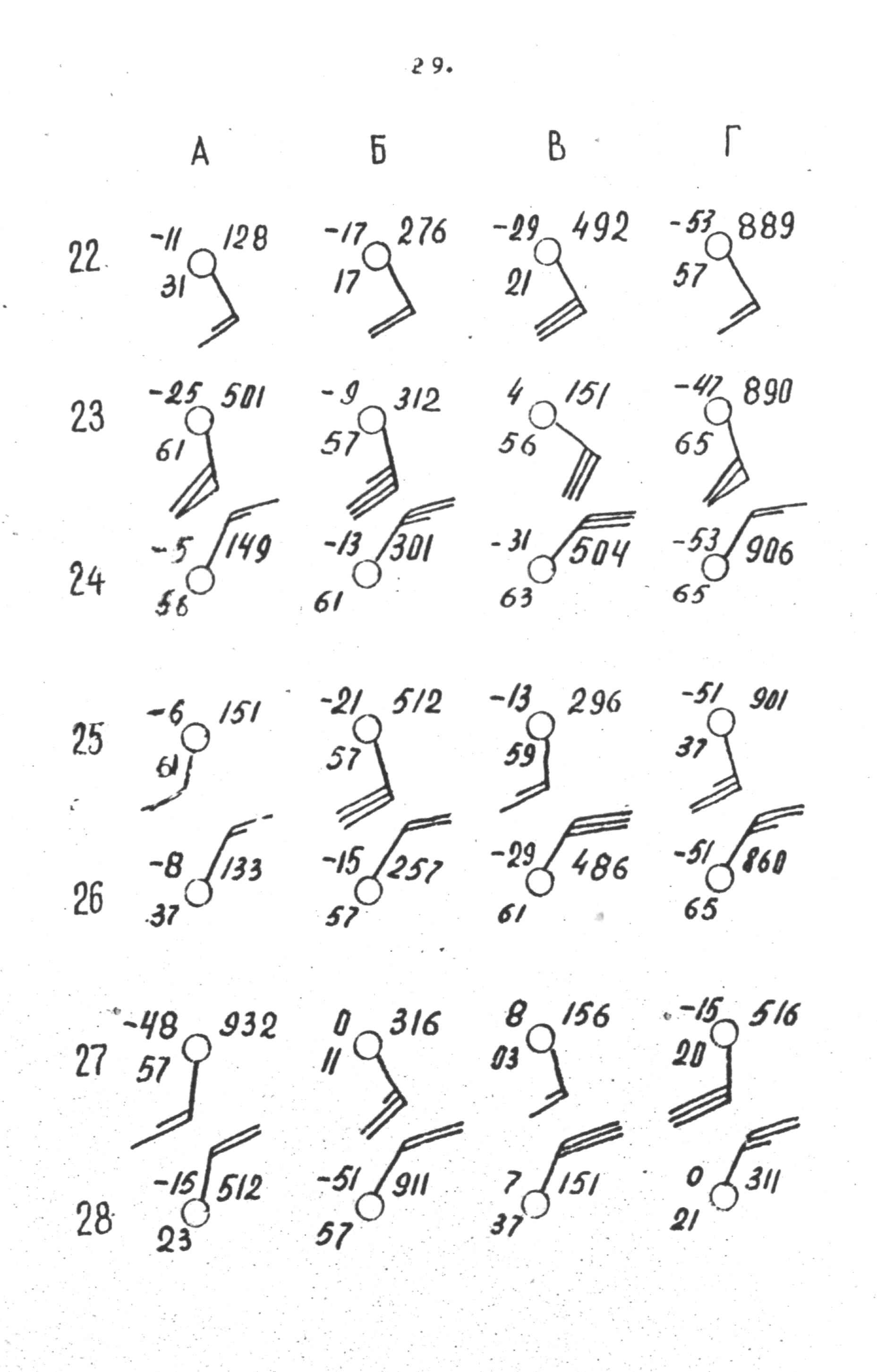

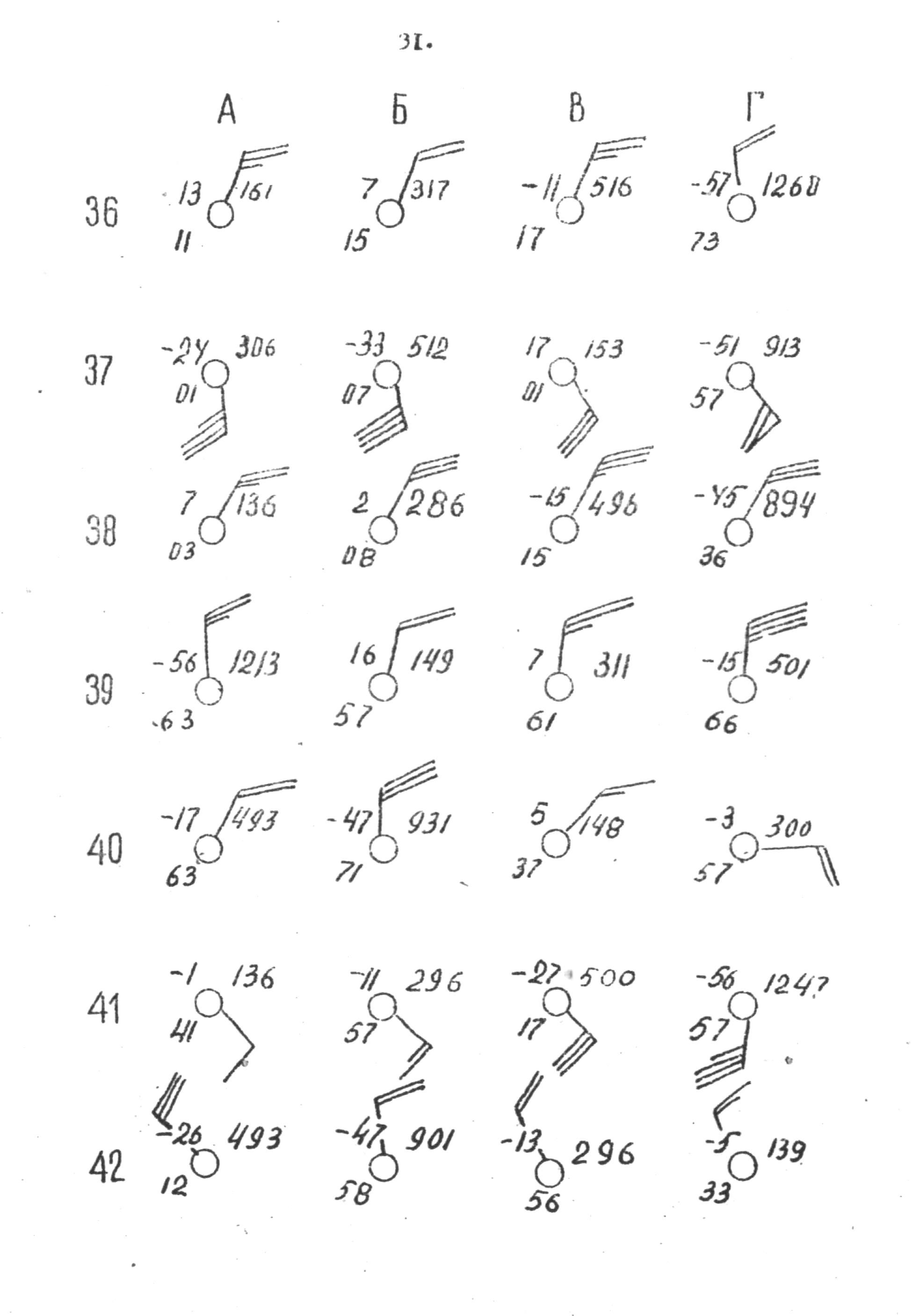

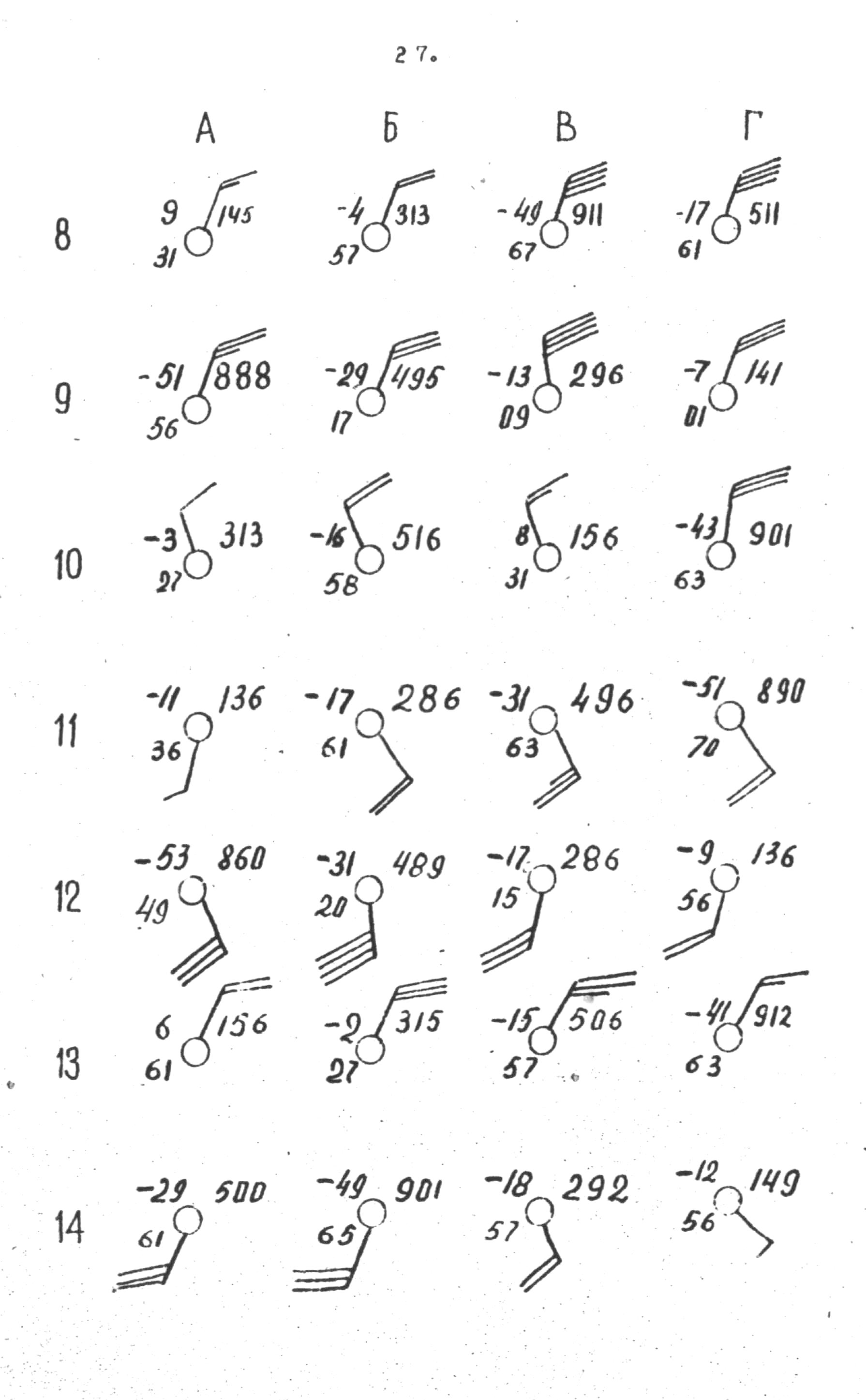

Часть 2. Высотные карты погоды

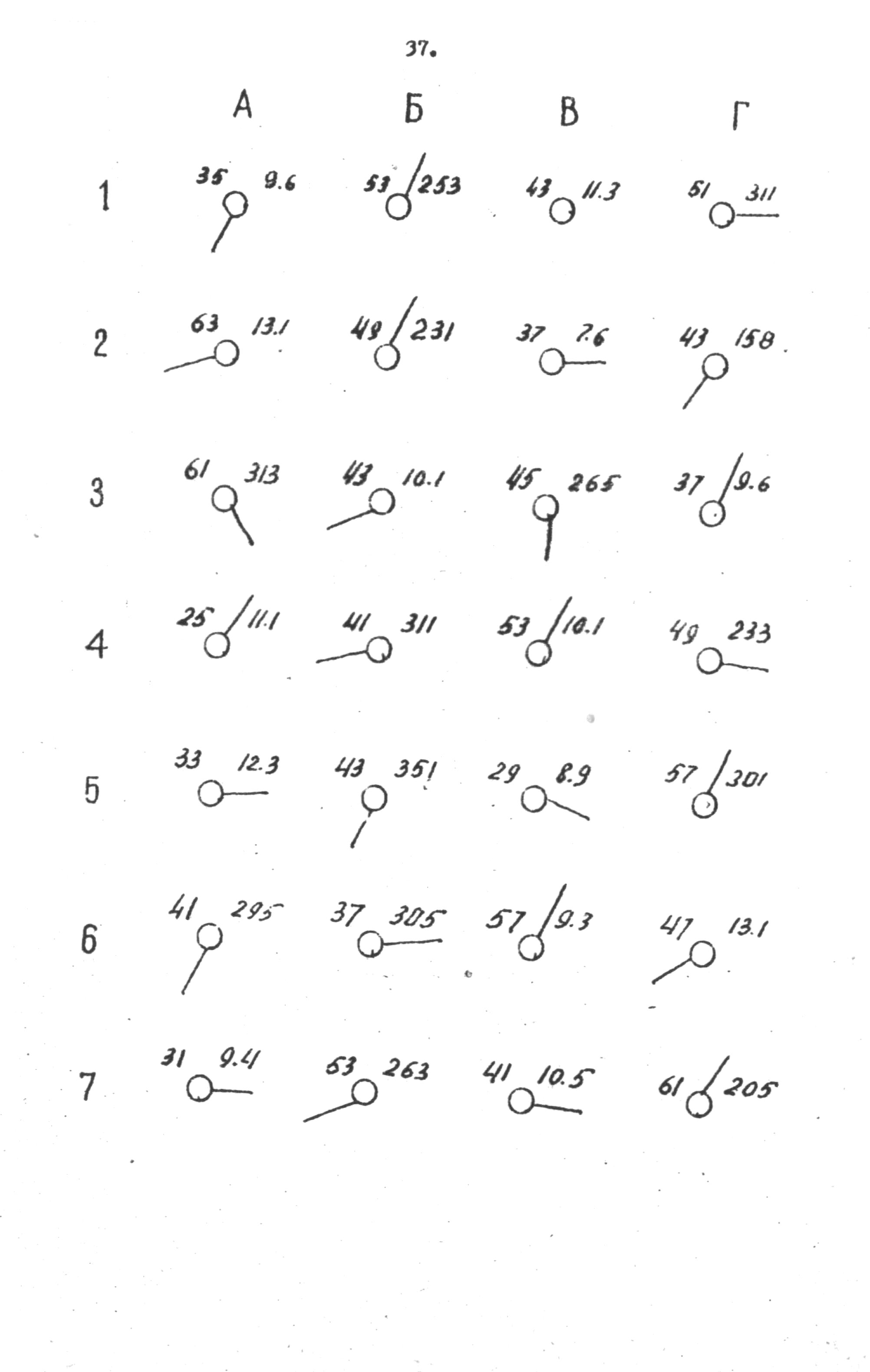

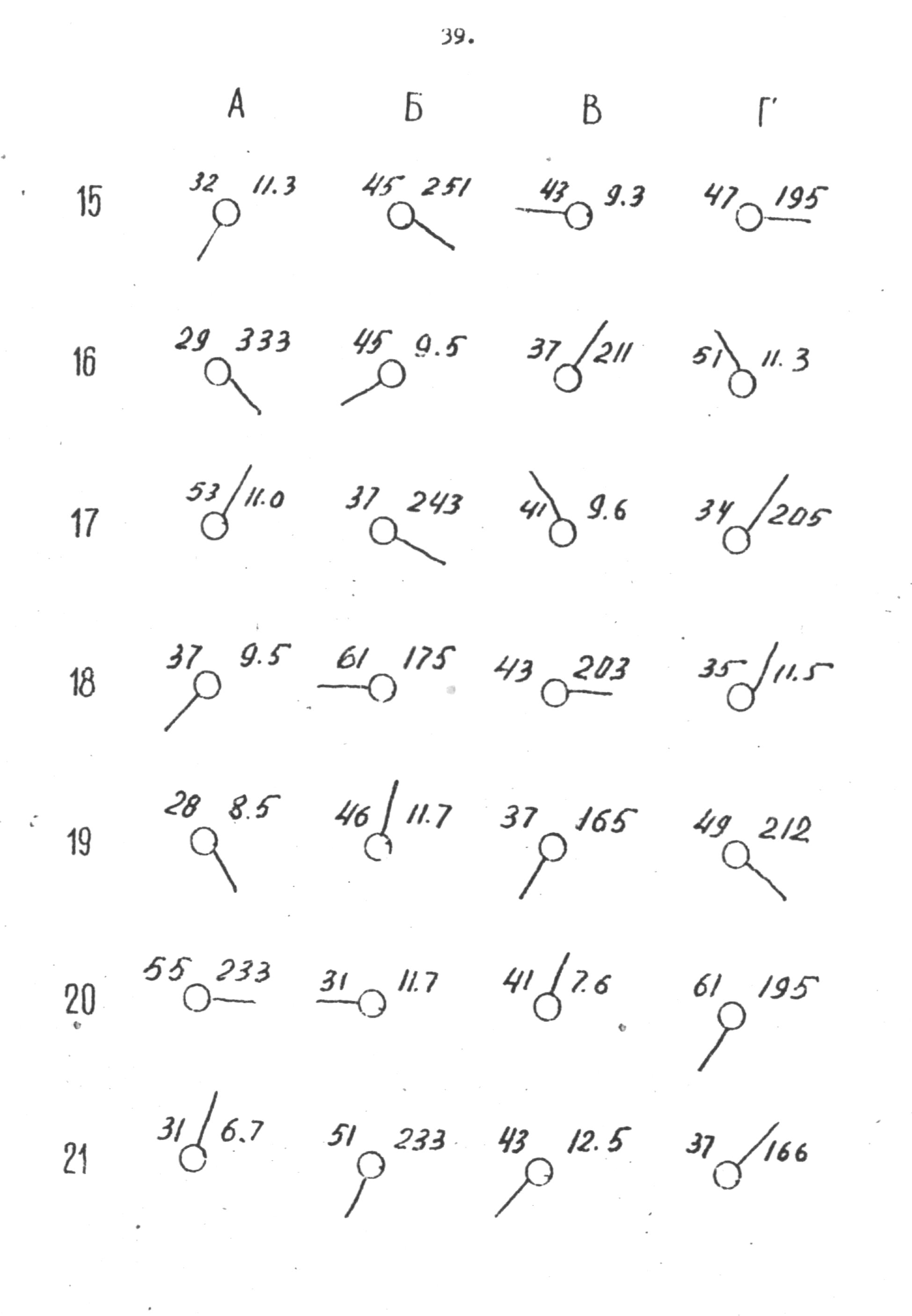

Часть 3. Карты максимального ветра
29 |
|
30 |
|
31 |
|
32 |
|
33 |
|
34 |
|
35 |
36 |
|
37 |
|
38 |
|
39 |
|
40 |
|
41 |
|
42 |
43 |
|
44 |
|
45 |
|
46 |
|
47 |
|
48 |
|
49 |
50 |
|
51 |
|
52 |
|
53 |
|
54 |
|
55 |
|
56 |
2. Комплексные контрольные задания
ПО ОСНОВАМ КОНСТРУКЦИИ И ЭКСПЛУАТАЦИИ АВИАЦИОННОЙ ТЕХНИКИ
Цель задания: научиться правильно читать компоновочные схемы современных сверхзвуковых самолетов, определять название элементов их конструкции, определять назначение и функции конструктивных элементов, а также их конструктивные особенности.
Ниже приводятся примеры выполнения комплексного контрольного задания по основам конструкции и эксплуатации авиатехники.
ЗАДАНИЕ № 1. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КРЫЛА САМОЛЕТА.
Изучите внимательно рисунок с изображением типовых балочных нервюр крыла самолета. Определите название видов балочных нервюр и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
РЕШЕНИЕ ЗАДАНИЯ № 1
Таблица элементов конструкции крыла самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
1. |
Типовая балочная нервюра крыла. |
Поперечный элемент силового набора крыла. |
Нервюра имеет стенки с круглыми отверстиями для облегчения. |
2. |
Типовая балочная нервюра крыла. |
Поперечный элемент силового набора крыла. |
Нервюра имеет стенки с овальными отверстиями для облегчения. |
3. |
Типовая балочная нервюра крыла. |
Поперечный элемент силового набора крыла. |
Стенки нервюры подкреплены стойками и имеют зиговку. |
4. |
Типовая балочная нервюра крыла. |
Поперечный элемент силового набора крыла. |
Нервюра крыла, состоит из двух половин. |
5. |
Типовая балочная нервюра крыла |
Поперечный элемент силового набора крыла. |
Балочная усиленная нервюра крыла. |
ЗАДАНИЕ № 2. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КРЫЛА КЕССОННОГО ТИПА.
Изучите внимательно рисунок с изображением типовых элементов конструкции крыла кессонного типа. Определите название элементов конструкции крыла и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
РЕШЕНИЕ ЗАДАНИЯ № 2
Таблица элементов конструкции крыла самолета кессонного типа
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
1. |
Фитинг. |
Связующий узел силового набора крыла. |
Повышенные требования к прочности связующих элементов конструкции крыла. |
2. |
Нижняя половина нервюры. |
Поперечный элемент силового набора крыла кессонного типа. |
Нижняя половина нервюры представляет собой поперечный элемент силового набора крыла соединенный с обшивкой и объединенный с ней в одно целое. |
3. |
Стрингер. |
Продольный элемент силового набора крыла кессонного типа. |
Продольный (облегченный) элемент силового набора крыла кессонного типа соединенный с обшивкой и объединенный с ней в одно целое. |
4. |
Нижняя половина лонжерона. |
Продольный усиленный элемент силового набора крыла кессонного типа. |
Продольный (усиленный) элемент силового набора крыла кессонного типа соединенный с обшивкой и объединенный с ней в одно целое. |
5. |
Панели. |
Связующий элемент силового набора крыла кессонного типа. Воспринимает и распределяет по элементам силового набора нагрузку действующую на крыло. |
Кессонная конструкция позволяет изготавливать крылья в виде панелей в которых обшивка с подкрепляющими ее элементами составляют одно целое. |
ЗАДАНИЕ № 3. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КИЛЯ САМОЛЕТА.
Изучите внимательно рисунок с изображением типовых элементов конструкции киля самолета. Определите название элементов конструкции киля и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
РЕШЕНИЕ ЗАДАНИЯ № 3
Таблица элементов конструкции киля самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
1. |
Камера противообледенителя. |
Камера противообледенителя предназначена для размещения элементов конструкции противообледенительной системы киля самолета. |
Конструктивные особенности обуславливаются типом противообледенительной системы (электрическая, тепловая). |
2. |
Стрингеры. |
Продольный (тонкий, облегченный) элемент силового набора киля соединяет поперечные элементы конструкции (нервюры) и вместе с обшивкой воспринимает распределенную нагрузку киля самолета. |
Продольный тонкий, облегченный элемент силового набора киля. Изготавливается из дюралюминия. |
3. |
Типовая нервюра. |
Поперечный элемент силового набора киля самолета. Вместе с продольным набором и обшивкой воспринимает распределенную нагрузку киля самолета. |
Типовая балочная усиленная нервюра киля. |
4. |
Передний лонжерон. |
Продольный (мощный, усиленный) элемент силового набора киля соединяет поперечные элементы конструкции (нервюры) и вместе с обшивкой воспринимает распределенную нагрузку киля самолета. |
Повышенные требования к прочности. Изготавливается из высокопрочной стали. |
5. |
Концевой обтекатель. |
Формообразующий элемент конструкции киля самолета. |
Концевой обтекатель состоит из диафрагмы и обшивки. В этой части киля, как правило, устанавливаются антенны радиотехнического оборудования самолета. |
6. |
Кронштейн навески руля направления. |
Кронштейн навески руля направления является узлом крепления руля направления самолета. |
Усиленный элемент заднего лонжерона киля. Изготавливается из высокопрочной стали. |
7. |
Задний лонжерон. |
Продольный (мощный, усиленный) элемент силового набора киля соединяет поперечные элементы конструкции (нервюры) и вместе с обшивкой воспринимает распределенную нагрузку киля самолета. |
Повышенные требования к прочности. Изготавливается из высокопрочной стали. |
8. |
Узел заднего лонжерона. |
Является задним узлом крепления киля к корпусу фюзеляжа. |
Усиленный элемент заднего лонжерона киля. Изготавливается из высокопрочной стали. |
9. |
Торцовая нервюра. |
Поперечный элемент силового набора киля самолета. |
Балочная усиленная нервюра киля. |
10. |
Узлы переднего лонжерона. |
Является передним узлом крепления киля к корпусу фюзеляжа. |
Усиленный элемент переднего лонжерона киля. Изготавливается из высокопрочной стали. |
РАСПРЕДЕЛЕНИЕ ЗАДАНИЙ
ПО ОСНОВАМ КОНСТРУКЦИИ И ЭКСПЛУАТАЦИИ АВИАЦИОННОЙ ТЕХНИКИ ПО ВАРИАНТАМ
№ варианта |
№ задания |
1 |
1,15 |
2 |
2,14 |
3 |
3,13 |
4 |
4,12 |
5 |
5,11 |
6 |
6,10 |
7 |
7,9 |
8 |
8,7 |
9 |
7,6 |
10 |
6,5 |
11 |
5,4 |
12 |
4,3 |
13 |
3,2 |
14 |
2,1 |
15 |
1,15 |
16 |
2,14 |
17 |
3,13 |
18 |
4,12 |
19 |
5,11 |
20 |
6,10 |
21 |
7,9 |
22 |
8,7 |
23 |
7,6 |
24 |
6,5 |
25 |
5,4 |
26 |
2,14 |
27 |
3,13 |
28 |
4,12 |
29 |
5,11 |
30 |
6,10 |
31 |
7,9 |
32 |
8,7 |
33 |
7,6 |
34 |
6,5 |
35 |
5,4 |
СОДЕРЖАНИЕ ЗАДАНИЙ
ПО ОСНОВАМ КОНСТРУКЦИИ И ЭКСПЛУАТАЦИИ АВИАЦИОННОЙ ТЕХНИКИ
ЗАДАНИЕ № 1. КОМПОНОВОЧНАЯ СХЕМА И ЭЛЕМЕНТЫ КОНСТРУКЦИИ СВЕРХЗВУКОВОГО БОЕВОГО САМОЛЕТА.
Изучите внимательно рисунки №1, №2 и №3 с изображением компоновочной схемы сверхзвукового самолета с изменяемой в полете геометрией крыла. Определите название элементов конструкции самолета и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции самолета и запишите их в колонку № 4.
Таблица элементов конструкции самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 1. Компоновочная схема сверхзвукового самолета с изменяемой в полете геометрией крыла (вид сверху).
Рис. 2. Компоновочная схема сверхзвукового самолета с изменяемой в полете геометрией крыла (вид сбоку).
Рис. 3. Компоновочная схема сверхзвукового самолета с изменяемой в полете геометрией крыла (вид спереди).
ЗАДАНИЕ № 2. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КРЫЛА САМОЛЕТА.
Изучите внимательно рисунок с изображением типовых балочных нервюр крыла самолета. Определите название видов балочных нервюр и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции крыла самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 3. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КРЫЛА КЕССОННОГО ТИПА
Изучите внимательно рисунок с изображением типовых элементов конструкции крыла кессонного типа. Определите название элементов конструкции крыла и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции крыла самолета кессонного типа
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 4. ЭЛЕМЕНТЫ КОНСТРУКЦИИ СИЛОВОГО ШПАНГОУТА
ФЮЗЕЛЯЖА САМОЛЕТА
Изучите внимательно рисунок с изображением типовых элементов конструкции силового шпангоута фюзеляжа самолета. Определите название элементов конструкции силового шпангоута и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции силового шпангоута фюзеляжа самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 5. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КИЛЯ САМОЛЕТА.
Изучите внимательно рисунок с изображением типовых элементов конструкции киля самолета. Определите название элементов конструкции киля и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции киля самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 6. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КОНТУРНОГО РАЗЪЕМА
КРЫЛА САМОЛЕТА.
Изучите внимательно рисунок с изображением типовых элементов конструкции контурного разъема крыла кессонного типа. Определите название элементов конструкции контурного разъема крыла и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции контурного разъема крыла самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 7. ЭЛЕМЕНТЫ КОНСТРУКЦИИ НОРМАЛЬНОГО ШПАНГОУТА ФЮЗЕЛЯЖА САМОЛЕТА
Изучите внимательно рисунок с изображением типовых элементов конструкции контурного разъема крыла кессонного типа. Определите название элементов конструкции контурного разъема крыла и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции нормального шпангоута
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 8. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ТУРБОРЕАКТИВНОГО
ДВИГАТЕЛЯ С ОСЕВЫМ КОМПРЕССОРОМ
Изучите внимательно рисунок с изображением типовых элементов конструкции турбореактивного двигателя с осевым компрессором. Определите название элементов конструкции двигателя и занесите их в таблицу в колонку № 2. Определите функцию (назначение) конструктивного элемента и запишите его в колонку № 3. Определите конструктивные особенности элемента конструкции и запишите их в колонку № 4.
Таблица элементов конструкции турбореактивного двигателя с осевым компрессором
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 9. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ДВУХРОТОРНОГО
ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции двухроторного турбореактивного двигателя. Определите название элементов конструкции двухроторного турбореактивного двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции двухроторного турбореактивного двигателя с осевым компрессором
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 10. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ТУРБОРЕАКТИВНОГО
ДВИГАТЕЛЯ ДЛЯ СВЕРХЗВУКОВОГО САМОЛЕТА
Изучите внимательно рисунок с изображением типовых элементов конструкции турбореактивного двигателя для сверхзвукового самолета. Определите название элементов конструкции турбореактивного двигателя для сверхзвукового самолета и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции турбореактивного двигателя для сверхзвукового самолета
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 11. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ТУРБОВИНТОВОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции турбовинтового двигателя. Определите название элементов конструкции турбовинтового двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции турбовинтового двигателя
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 12. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ДВУХКОНТУРНОГО ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции двухконтурного турбореактивного двигателя. Определите название элементов конструкции двухконтурного турбореактивного двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции двухконтурного турбореактивного двигателя
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 13. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КОМПРЕССОРА
ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции компрессора турбореактивного двигателя. Определите название элементов конструкции компрессора двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции компрессора турбореактивного двигателя
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

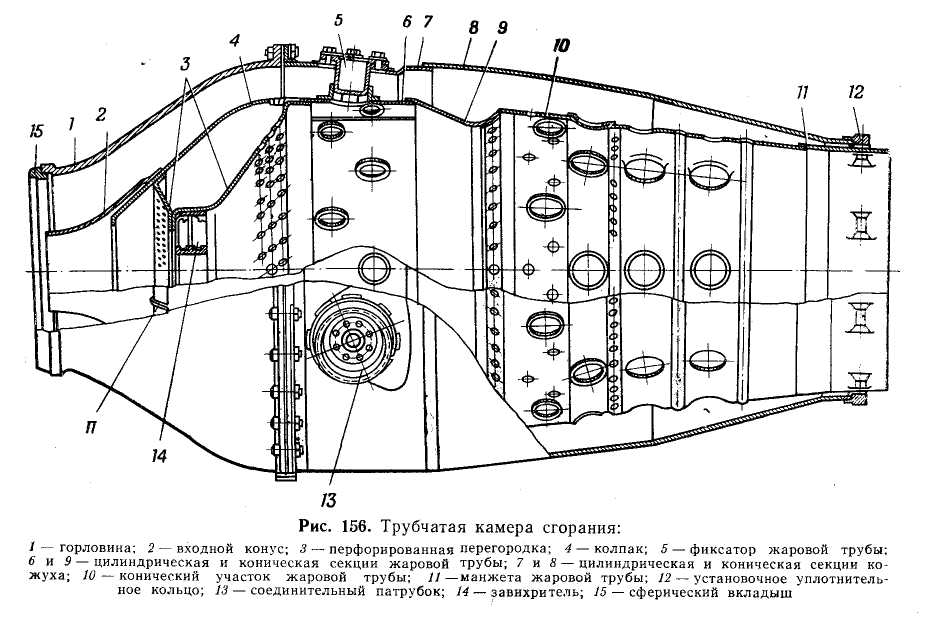

ЗАДАНИЕ № 14. ЭЛЕМЕНТЫ КОНСТРУКЦИИ ТРУБЧАТОЙ КАМЕРЫ
СГОРАНИЯ ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции трубчатой камеры сгорания турбореактивного двигателя. Определите название элементов конструкции камеры сгорания двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции трубчатой камеры сгорания турбореактивного двигателя
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ЗАДАНИЕ № 15. ЭЛЕМЕНТЫ КОНСТРУКЦИИ КОЛЬЦЕВОЙ КАМЕРЫ
СГОРАНИЯ ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ
Изучите внимательно рисунок с изображением типовых элементов конструкции кольцевой камеры сгорания турбореактивного двигателя. Определите название элементов конструкции камеры сгорания двигателя и занесите их в таблицу в колонку № 2. Определите функции (назначение) конструктивных элементов и запишите и в колонку № 3. Определите конструктивные особенности элементов конструкции и запишите их в колонку № 4.
Таблица элементов конструкции кольцевой камеры сгорания турбореактивного двигателя
№ п/п |
Название конструктивного элемента |
Назначение (функция) |
Конструктивные особенности |
1 |
2 |
3 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. КОМПЛЕКСНЫЕ КОНТРОЛЬНЫЕ ЗАДАНИЯ ПО ОСНОВАМ РАДИОТЕХНИЧЕСКИХ СРЕДСТВ СВЯЗИ И УПРАВЛЕНИЯ
Цель задания: систематизировать знания по основам организации конструкции и эксплуатации радиотехнических средств связи и управления. Задание состоит из одного теоретического вопроса, согласно варианта задания.
СОДЕРЖАНИЕ КОНТРОЛЬНЫХ ВОПРОСОВ
1. Задачи и требования к связи и РТО.
2. Система связи и РТО.
3. Классификация средств связи и РТО.
4. Принципы организации связи и РТО.
5.Способы организации радиосвязи.
6. Радиоданные и их использование.
7. Организация радиорелейной связи.
8. Организация проводной связи.
9. Организация фельдъегерско-почтовой связи.
10. Задачи и параметры РЛС.
11. Задачи и параметры РСТС.
12. Организация РСТС
13. Приводные аэродромные радиостанции.
14. Наземные радиопеленгаторы.
15. Радио светотехническое оборудование аэродромов.
16 Задачи и требования к связи и РТО.
17. Система связи и РТО.
18. Классификация средств связи и РТО.
19. Принципы организации связи и РТО.
20. Способы организации радиосвязи.
21. Радиоданные и их использование.
22. Организация радиорелейной связи.
23. Организация проводной связи.
24. Организация фельдъегеско-почтовой связи.
25. Задачи и параметры РЛС.
26. Задачи и параметры РСТС.
27. Организация РСТС.
28. Приводные аэродромные радиостанции.
29. Наземные радиопеленгаторы.
30. Радио светотехническое оборудование аэродромов.
31. Задачи и параметры РЛС.
32. Задачи и параметры РСТС.
33. Организация РСТС
34. Приводные аэродромные радиостанции.
35. Наземные радиопеленгаторы.
РАСПРЕДЕЛЕНИЕ ЗАДАНИЙ
ПО ОСНОВАМ РАДИОТЕХНИЧЕСКИХ СРЕДСТВ СВЯЗИ И УПРАВЛЕНИЯ ПО ВАРИАНТАМ
№ варианта |
№ задания |
1 |
1 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
9 |
10 |
10 |
11 |
11 |
12 |
12 |
13 |
13 |
14 |
14 |
15 |
15 |
16 |
16 |
17 |
17 |
18 |
18 |
19 |
19 |
20 |
20 |
21 |
21 |
22 |
22 |
23 |
23 |
24 |
24 |
25 |
25 |
26 |
26 |
27 |
27 |
28 |
28 |
29 |
29 |
30 |
30 |
31 |
31 |
32 |
32 |
33 |
33 |
34 |
34 |
35 |
35 |
