Лист 7 Сборочный чертеж

Содержание листа: Сборочный чертеж с применением болтового, шпилечного винтового соединения и спецификацией. Сборочный чертеж выполняется на формате А3. Спецификация к сборочному чертежу – на формате А4. Основная надпись рис.2

Ц е л ь з а д а н и я: Изучить правила выполнения сборочных чертежей, оформления сборочных чертежей и спецификаций, правила выполнения резьбовых соединений.

Порядок выполнения листа. Перед выполнением листа изучить темы программы изображение и обозначение резьб, изображение крепежных деталей с резьбой по условным соотношениям, изображение резьбовых соединений.

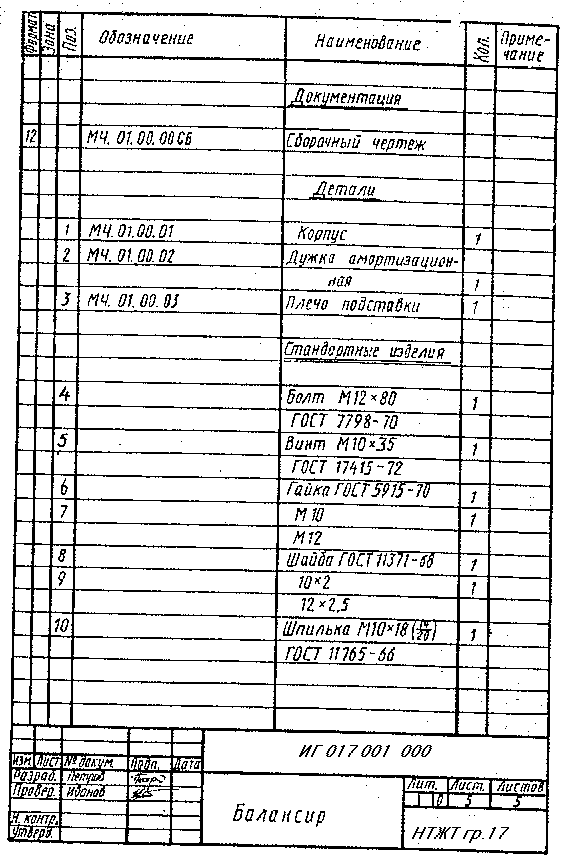

Образец выполнения задания показан на рис. 11. Размеры для вариантов даны в таблице 1. Сборочный чертеж составляется по чертежам деталей, данных на рис.

Сборка содержит болтовое, шпилечное, винтовое соединения, вычерченные упрощенно. Все данные для резьбовых деталей даны в таблицах.

Чертеж следует выполнять, пользуясь рис. Буквенные обозначения чертежа заменить числовыми данными из таблицы Произвести расчеты болтового, шпилечного и винтового соединений и приступить к выполнению чертежа. Чертеж выполнять в масштабе 1:1. Спецификацию выполнять в соответствии с ГОСТ 2.108-68

Расчетные данные округлять до ближайших значений, приведенных в таблицах 2-12

Варианты для задания листа 7

Таблица 1

Соединения резьбовые. Размеры, мм

Вариианты	Db для определения	d1	d2	a	b	c	c1	c2	c3	c4	l	f	k	h	h1	m	R1	R2	n	B1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25	11 11 13,2 13,2 15,4 15,4 15,4 17,6 17,7 17,6 13,2 11 11 15,4 15,4 15,4 17,6 17,7 17,6 13,2 13,2 13,2 15,4 15,4 15,4	1210 10 10 12 12 14 12 14 16 14 10 10 10 12 14 12 14 16 14 10 10 12 12 14	8 10 8 10 10 12 14 12 14 16 10 8 10 10 12 14 12 14 16 10 44 - 33 - -	44 - 44 - 33 - - 44 - - 50 44 - 33 - - 44 - - 50 44 - 33 - -	160 - 170 - 180 - - 180 - - 170 160 - 180 - - 180 - - 170 170 - 180 - -	64 - 64 - 69 - - 69 - - 64 64 - 69 - - 69 - - 64 64 - 69 - -	50 - 55 - 60 - - 60 - -55 50 - 60 - - 69 - - 64 55 - 60 - -	25 - 30 - 30 - - 30 - - 30 25 - 30 - - 30 - - 30 30 - 30 - -	20 - 20 - 20 - - 20 - - 20 20 - 20 - - 20 - - 20 20 - 20 - -	45 - 50 - 50 - -50 - - 50 45 - 50 - - 50 - - 50 50 - 50 - -	40 - 40 - 40 - - 40 - - 40 40 - 40 - - 40 - - 40 40 - 40 - -	70 - 70 - 70 - - 70 - - 70 70 - 70 - - 70 - - 70 70 - 70 - -	10 - 12 - 15 - - 15 - - 16 10 - 15 - - 15 - - 16 12 - 15 - -	50 - 50 - 50 - - 50 - - 50 50 - 50 - - 50 - - 50 50 - 50 - -	50 - 50 - 50 - - 50 - - 50 50 - 50 - - 50 - - 50 50 - 50 - -	42 - 42 - 42 - - 42 - - 42 42 - 42 - - 42 - - 42 42 - 42 - -	22 - 22 - 22 - - 22 - - 25 22 - 22 - - 22 - - 25 22 - 22 - -	30 - 30 - 32 - - 32 - - 30 30 - 32 - - 32 - - 30 30 - 32 - -	40 - 40 - 40 - - 40 - - 40 40 - 40 - - 40 - - 40 40 - 40 - -	130 - 130 - 130 - - 130 - - 130 130 - 130 - - 130 - - 130 130 - 130 - -

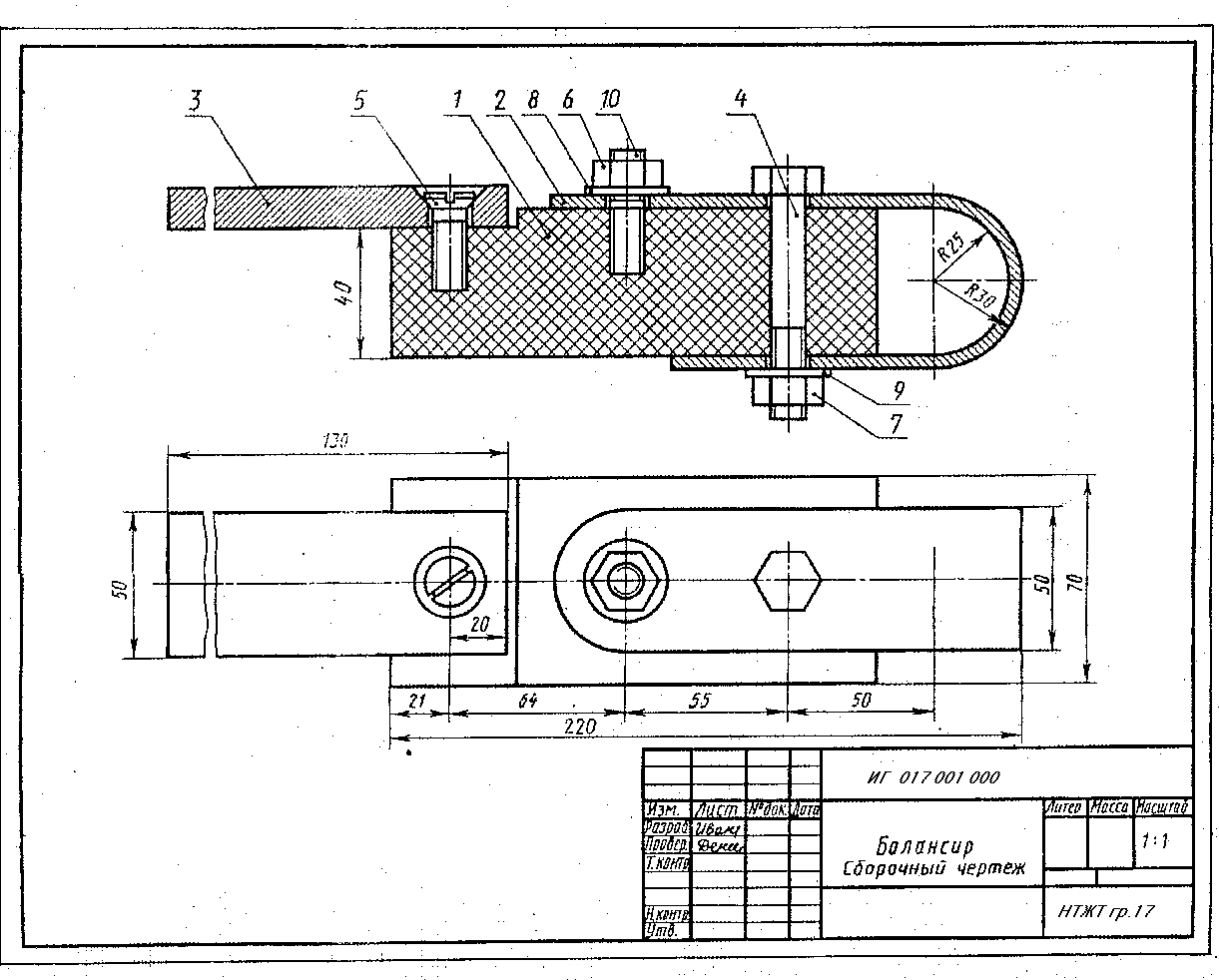

Рис. 11 Пример выполнения задания листа 6

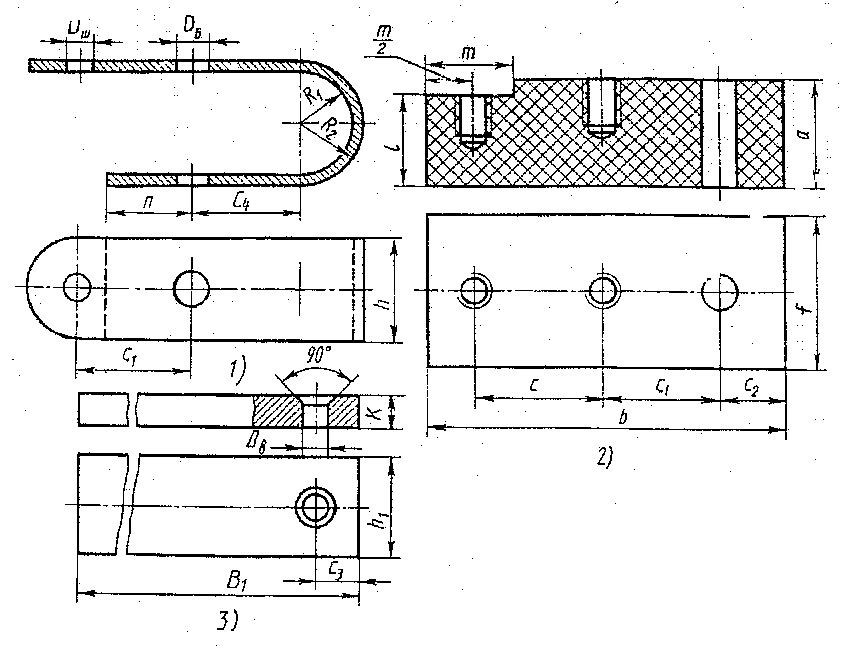

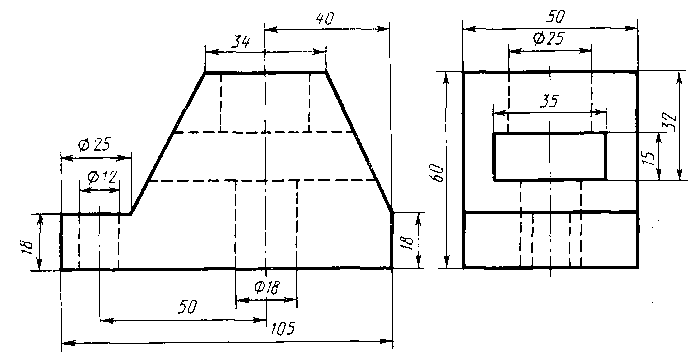

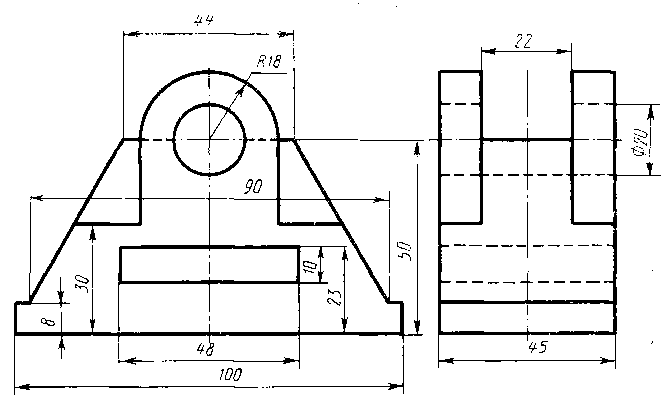

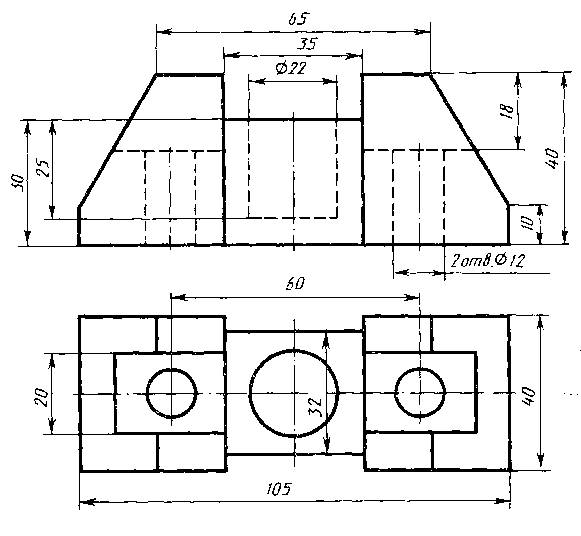

Рис. 12 Детали и буквенные обозначения элементов деталей.

1 - дужка амортизационная; 2 - корпус; 3 - плечо подставки; D_в - диаметр отверстия под винт; D_ш - диаметр отверстия под шпильку; С – межцентровое расстояние отверстий под шпильку и винт; h – ширина амортизационной дужки; h₁ – ширина плеча подставки; m – ширина паза; l - расстояние от основания корпуса до паза; а –высота корпуса; С₁ – межцентровое расстояние отверстий по винт и шпильку; с – межцентровое расстояние отверстий под болт и шпильку; С₂ – расстояние торца до центра отверстия под болт; f – ширина корпуса; К – высота плеча подставки; b – длина; R₂-R₁ – толщина дужки амортизационной; С₄ – межосевое расстояние; С₃ – расстояние от торца плеча подставки до центра отверстия под винт; n - расстояние от конца дужки амортизационной до центра отверстия под болт.

Таблица 2

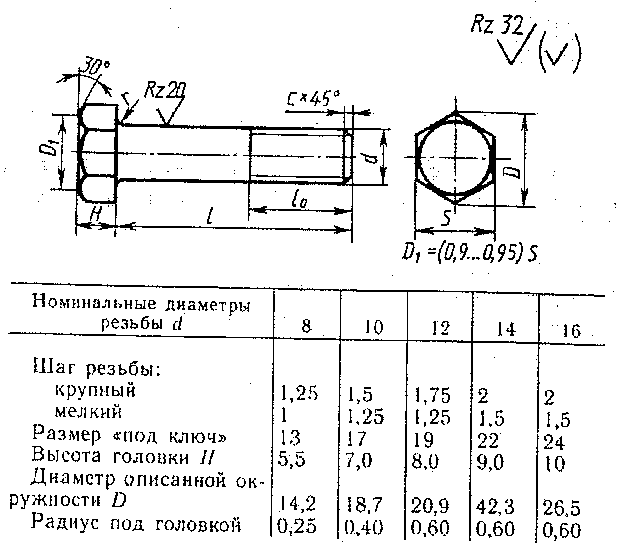

Болты с шестигранной головкой (нормальной точности). ГОСТ 7798-70

Определение длины резьбы l₀

Таблица 3

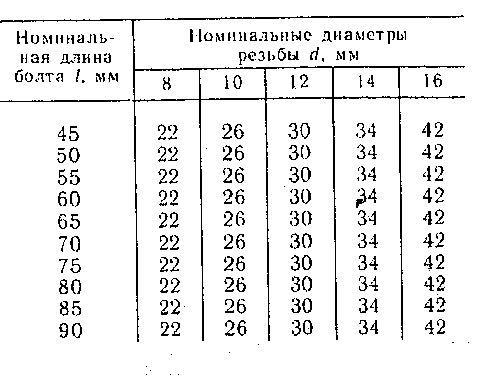

Размеры болта, мм

Таблица 4

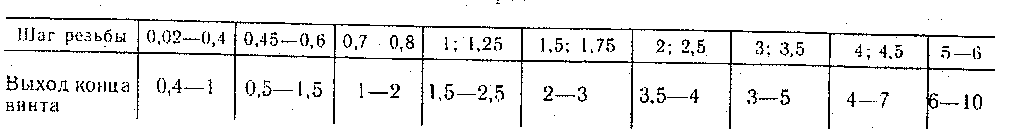

Выход конца болта из гайки по нормам, принятым в машиностроении. Размеры, мм

Таблица 5

Гайка шестигранная (нормальной точности) по ГОСТ 5915-70

Таблица 6

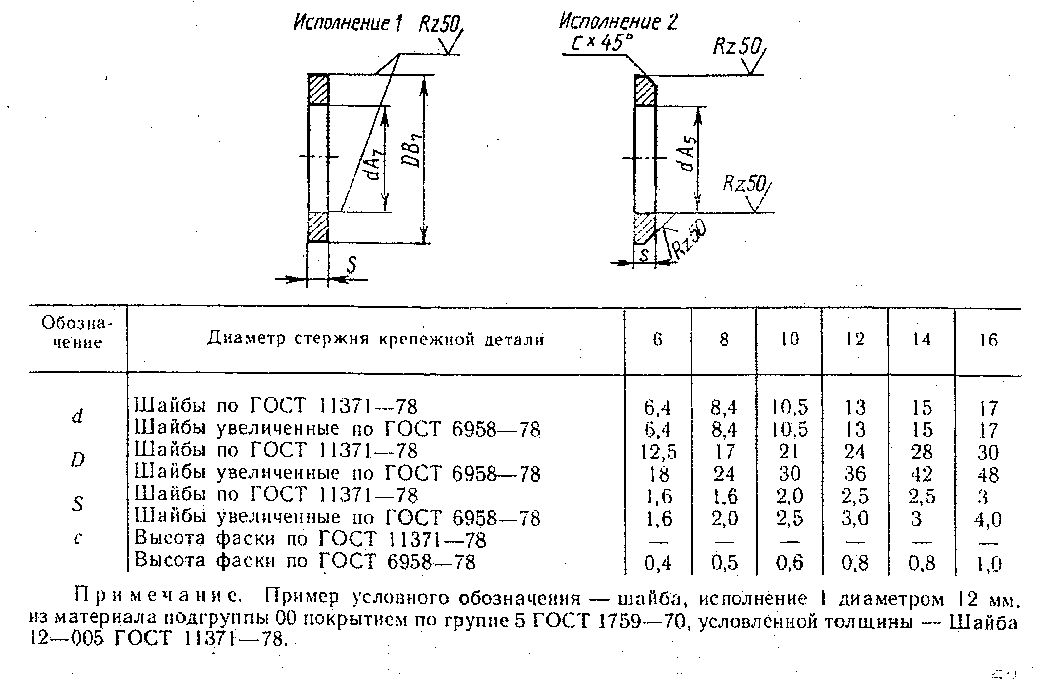

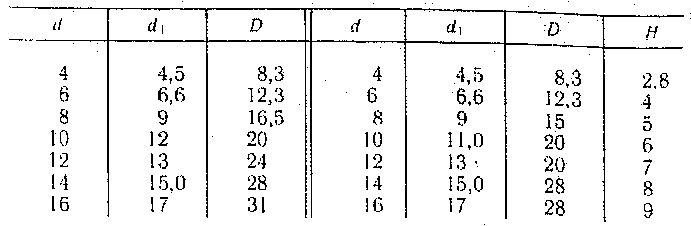

Шайбы по ГОСТ 11371-78 и шайбы увеличенные по ГОСТ 6958-78

Таблица 7

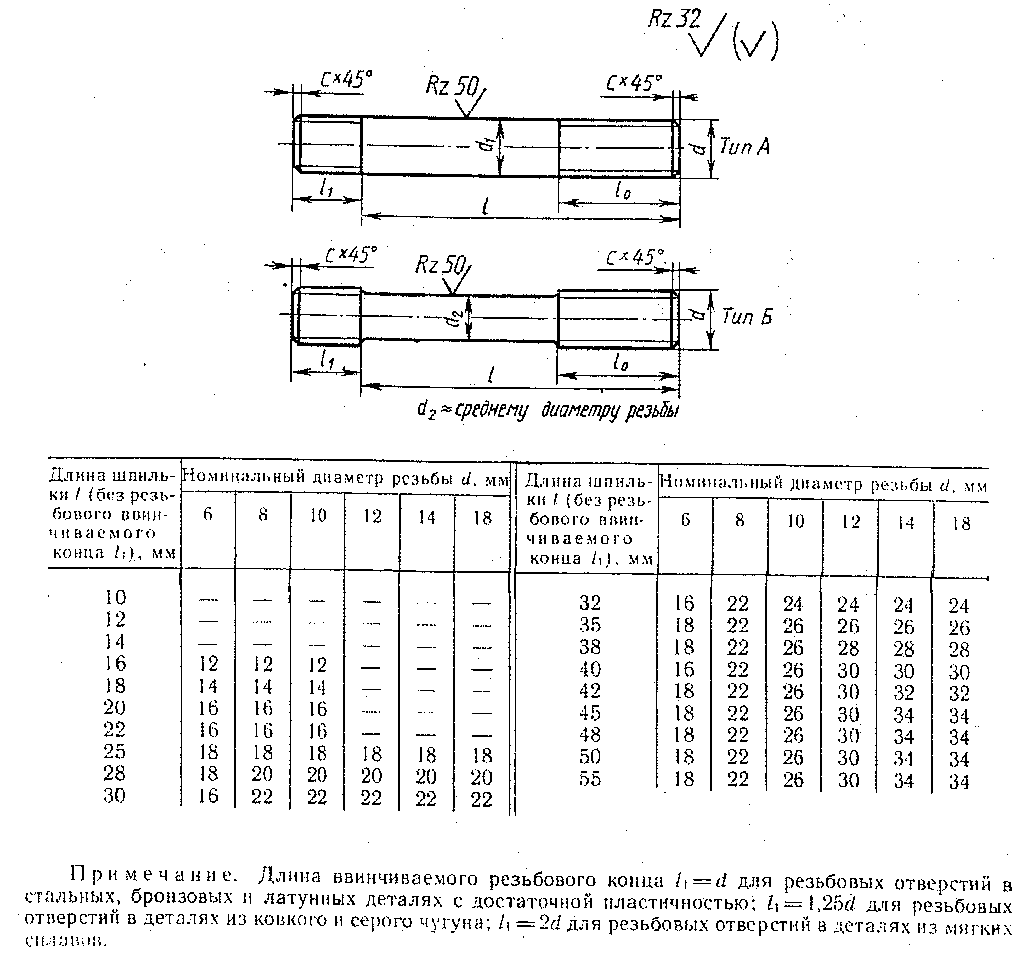

Шпильки ГОСТ 2232-78

Таблица 8

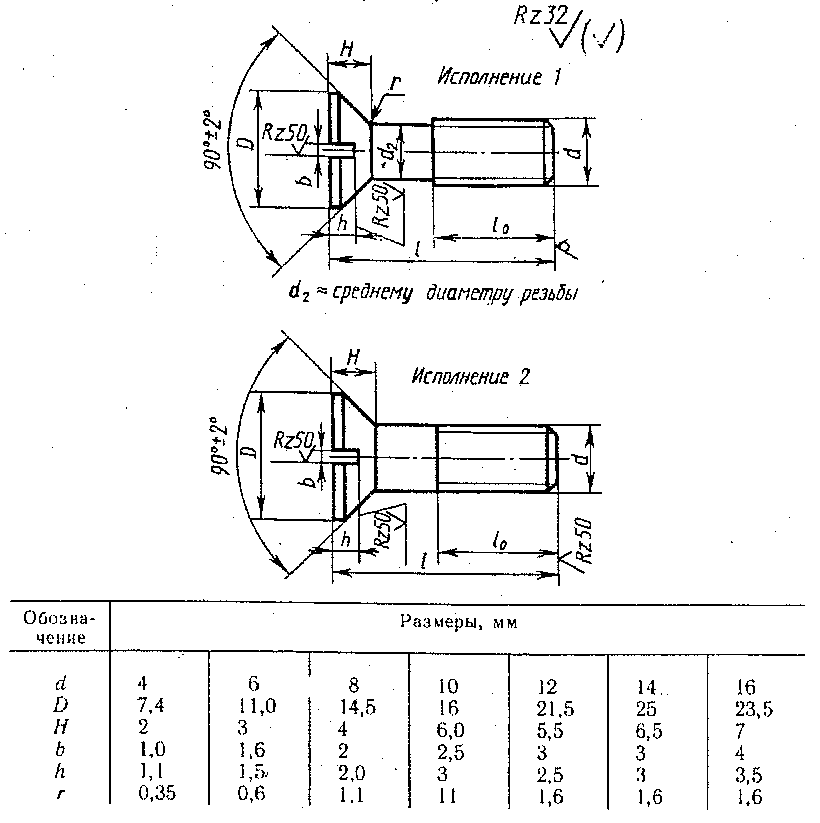

Винты с потайной головкой ГОСТ 17475-80

Таблица 9

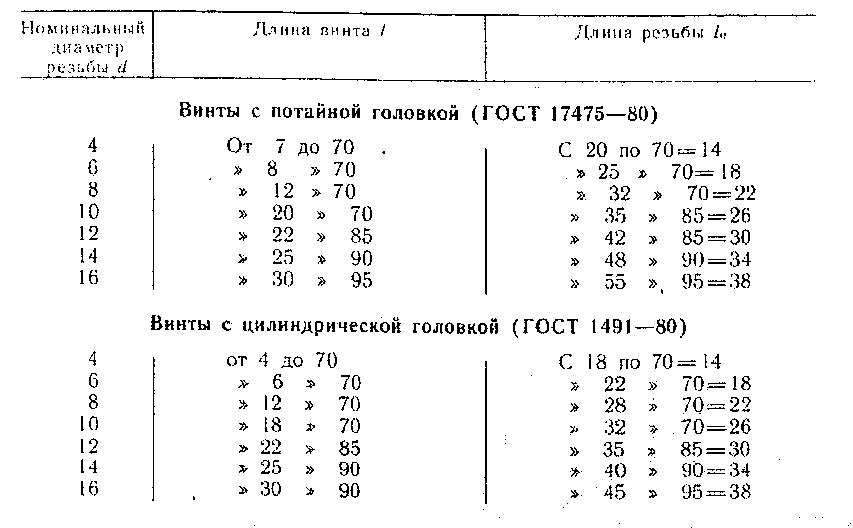

Определение длины резьбы винта. Размеры, мм

Таблица 10

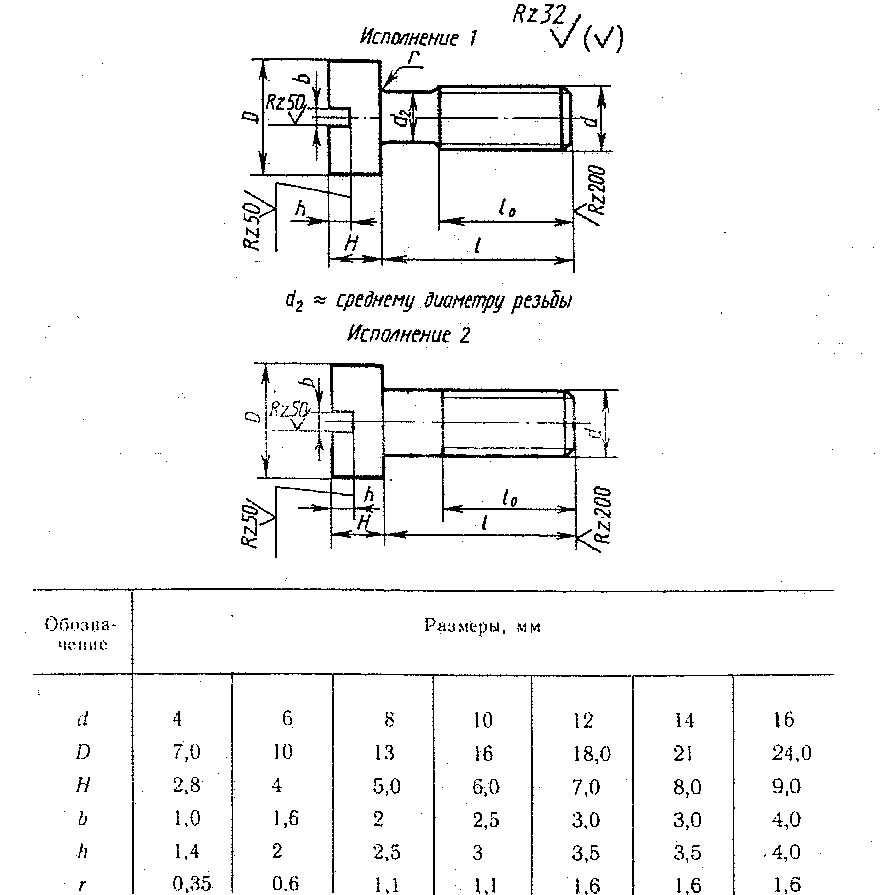

Винты с цилиндрической головкой ГОСТ 1491-80

Таблица 11

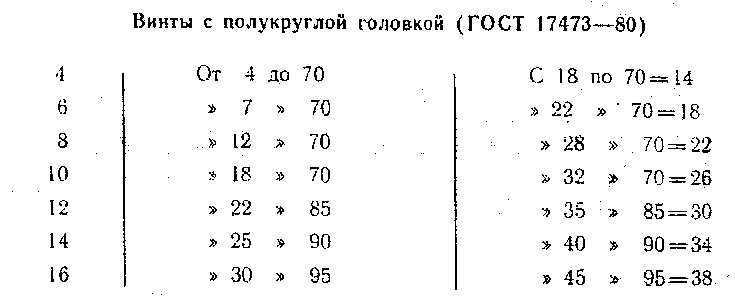

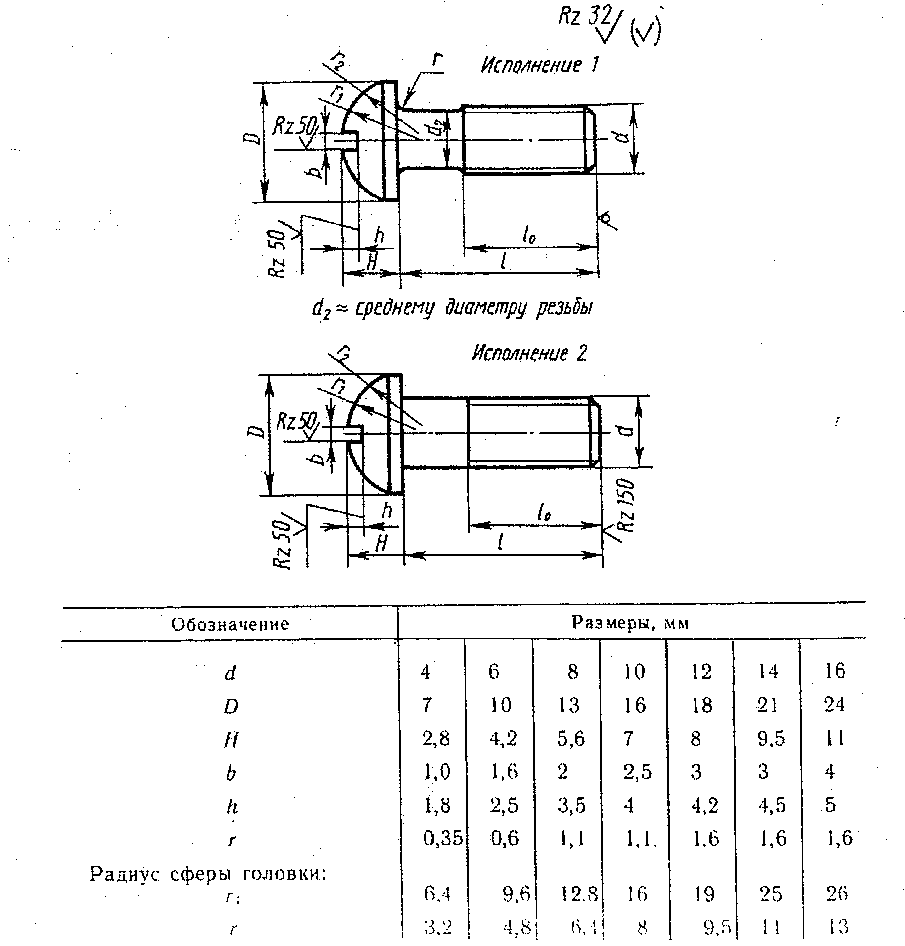

Винты с полукруглой головкой (нормальной точности). Конструкция и размеры

ГОСТ 17473-80

Таблица 12

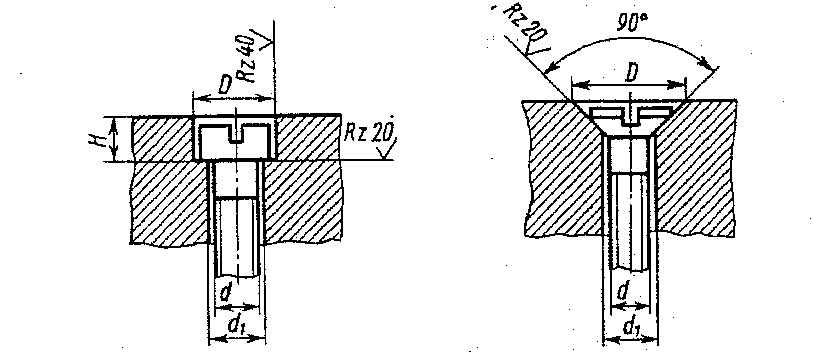

Места под потайные головки винтов ГОСТ 12876-67.

Размеры, мм

Лист 8 Металлоконструкции

Содержание листа. Сборочный чертеж металлоконструкции. Выполнить чертеж узла фермы, сечения и вид А. Чертеж выполнить на формате А3. К чертежу приложить спецификацию. Материал конструкции – сталь марки Ст.3. Все отверстия ǿ21,5 мм. Все швы h=6 мм. Основная надпись рис. 4.

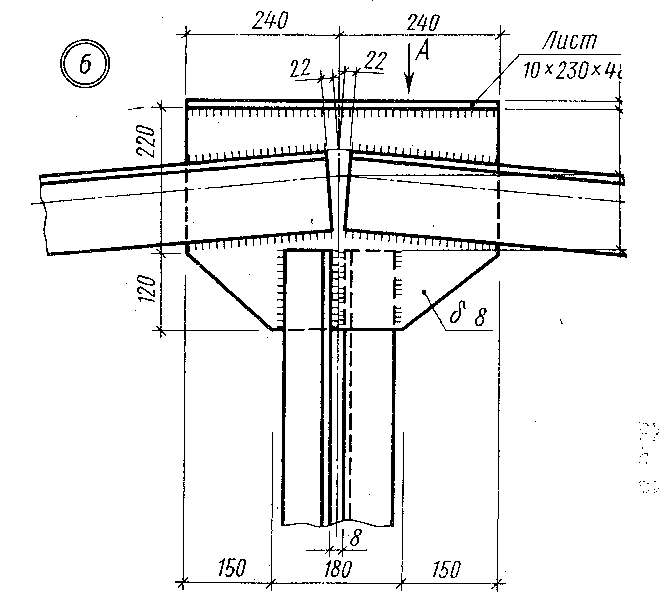

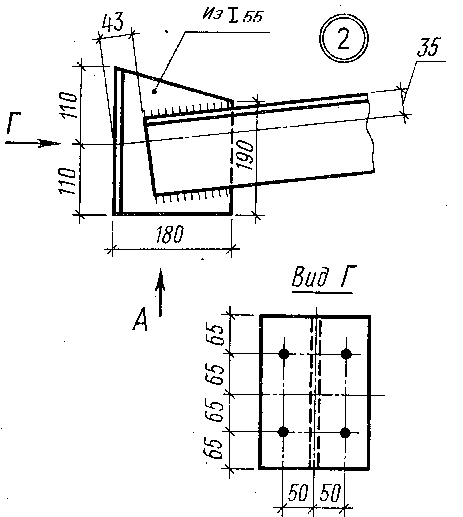

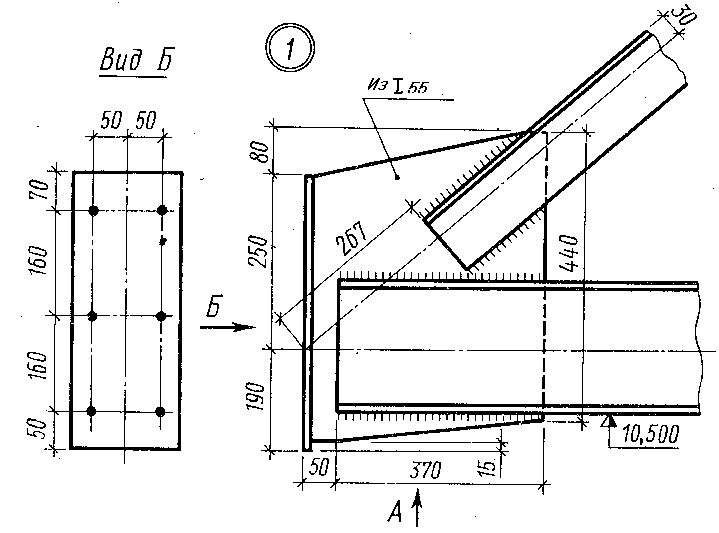

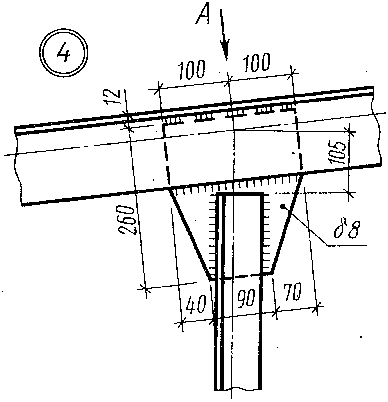

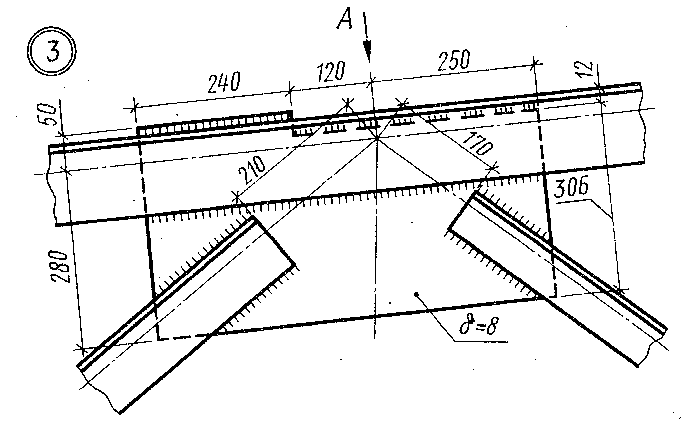

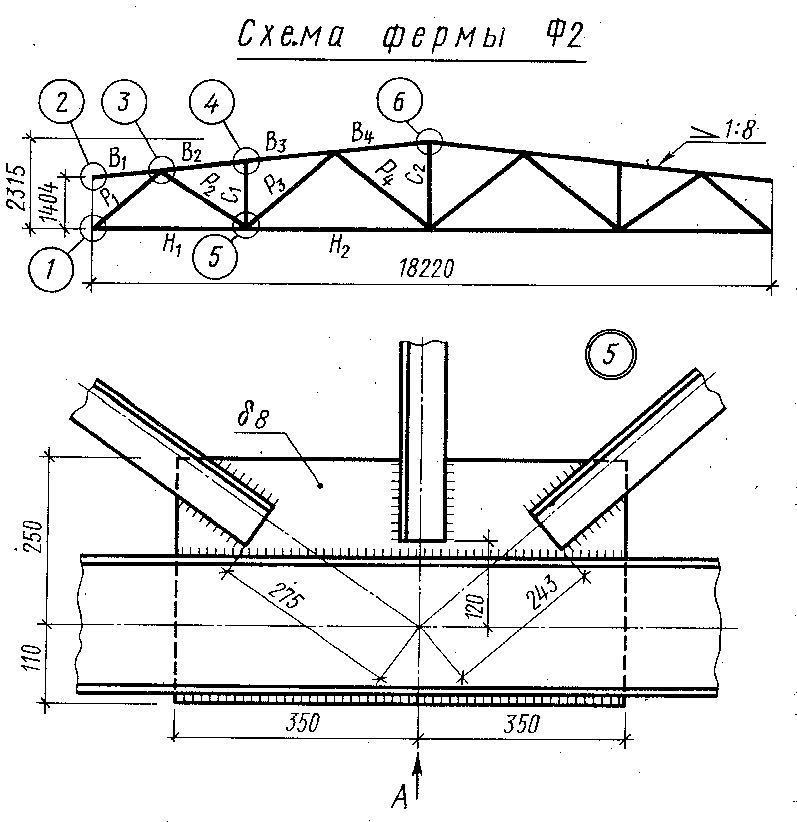

Рис. 13 Схема фермы и чертеж узлов фермы для листа 7

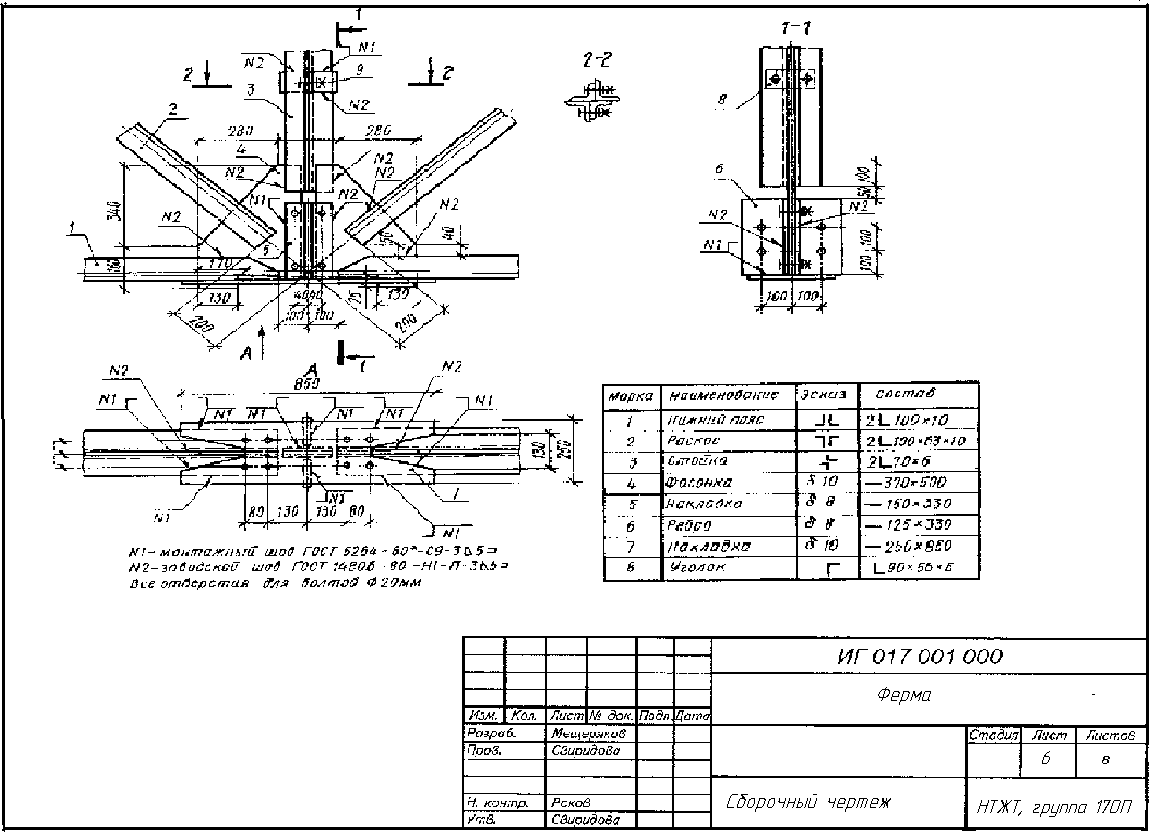

Рис. 14 Пример выполнения чертежа узла фермы листа 7
