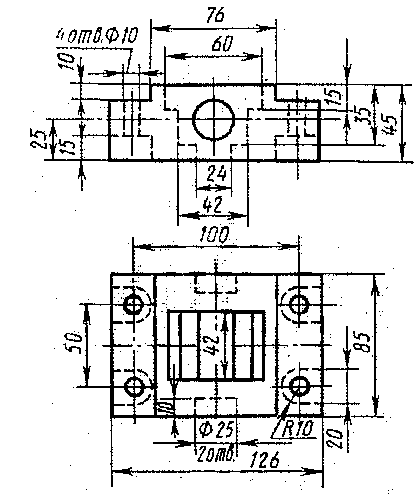

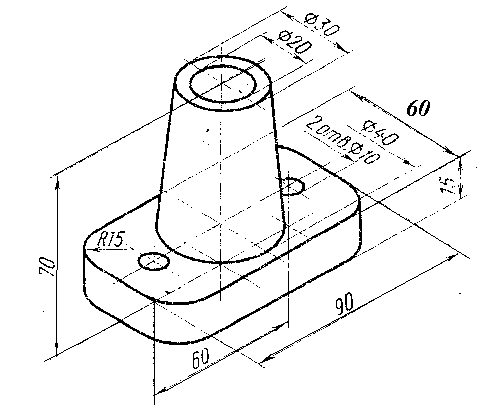

Вариант 25

Лист 5 Сечения

Содержание листа. Главный вид (вид спереди) и необходимые сечения, выполненные по аксонометрическому изображению и главному виду детали. Формат А4. Масштаб 1:1. Основная надпись рис. 2

Ц е л ь з а д н и я. Изучить правила выполнения и обозначения сечений. Ознакомиться с ГОСТ 2.305-2008.

Порядок выполнения листа. Образец выполнения задания дан на рис.9. Перечертить главный вид детали согласно варианту. Выполнить сечения А-А и Б-Б. обозначить сечения. Нанесите размеры.

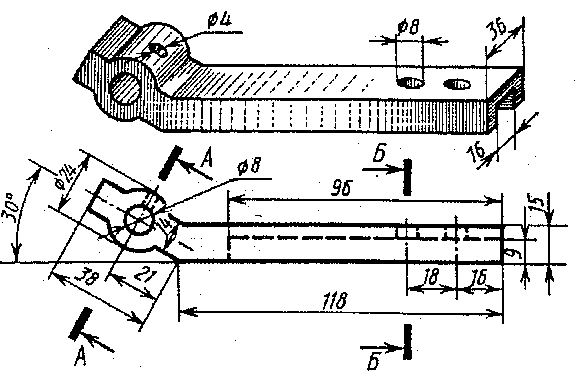

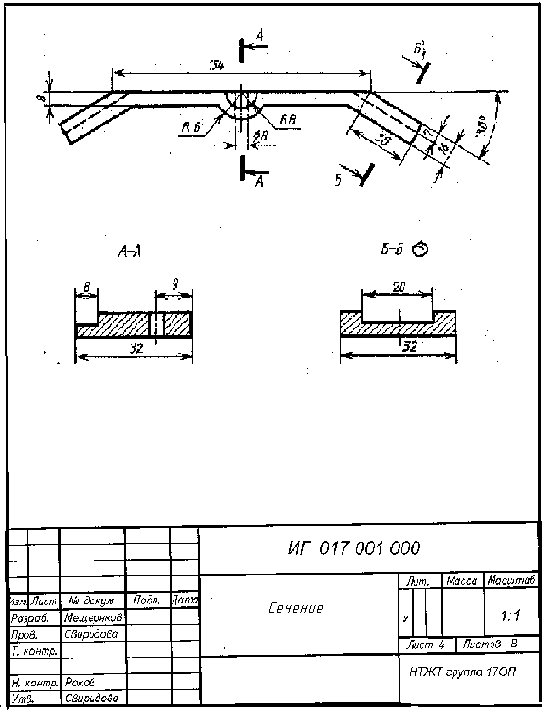

Рис. 9 Пример выполнения листа 4

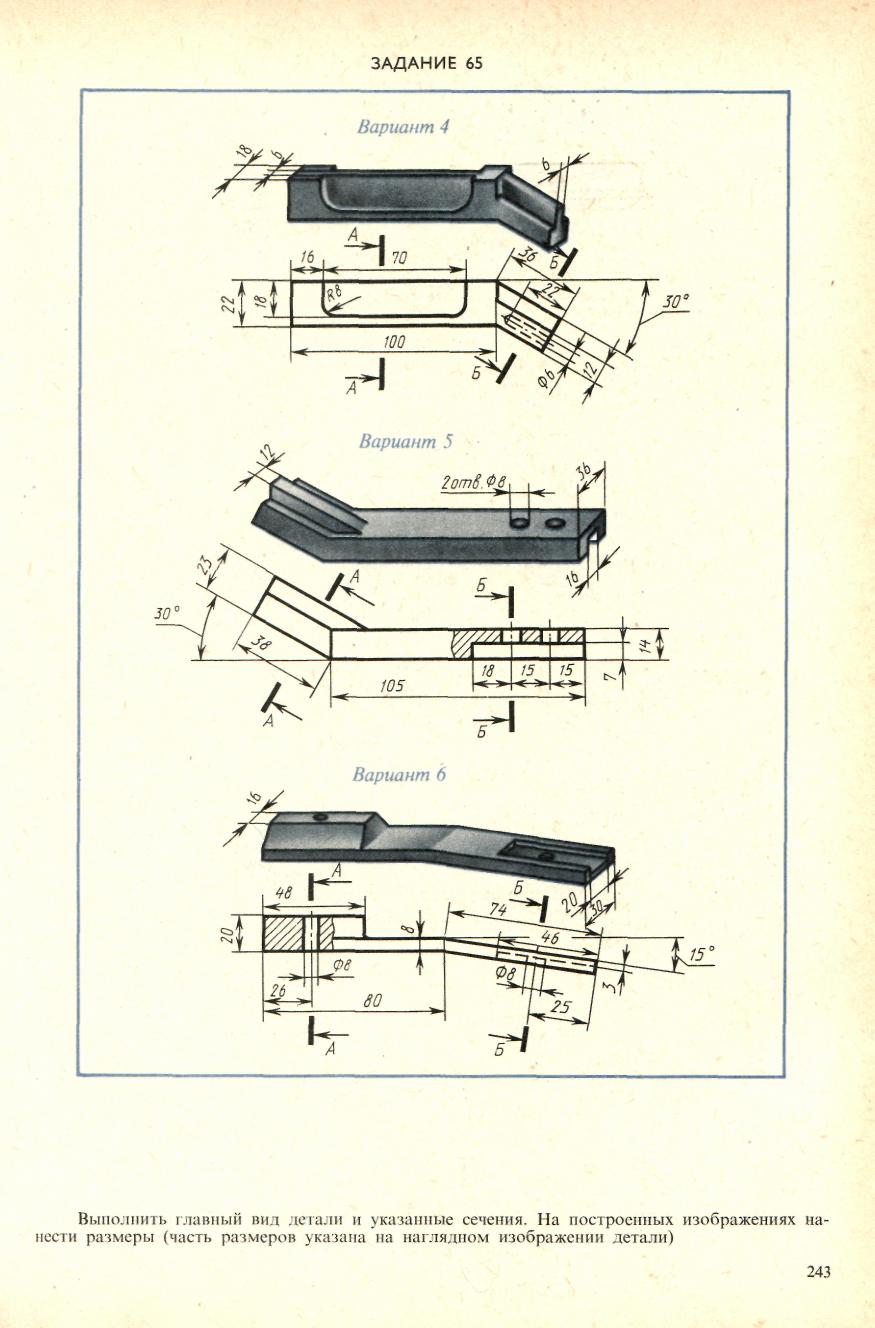

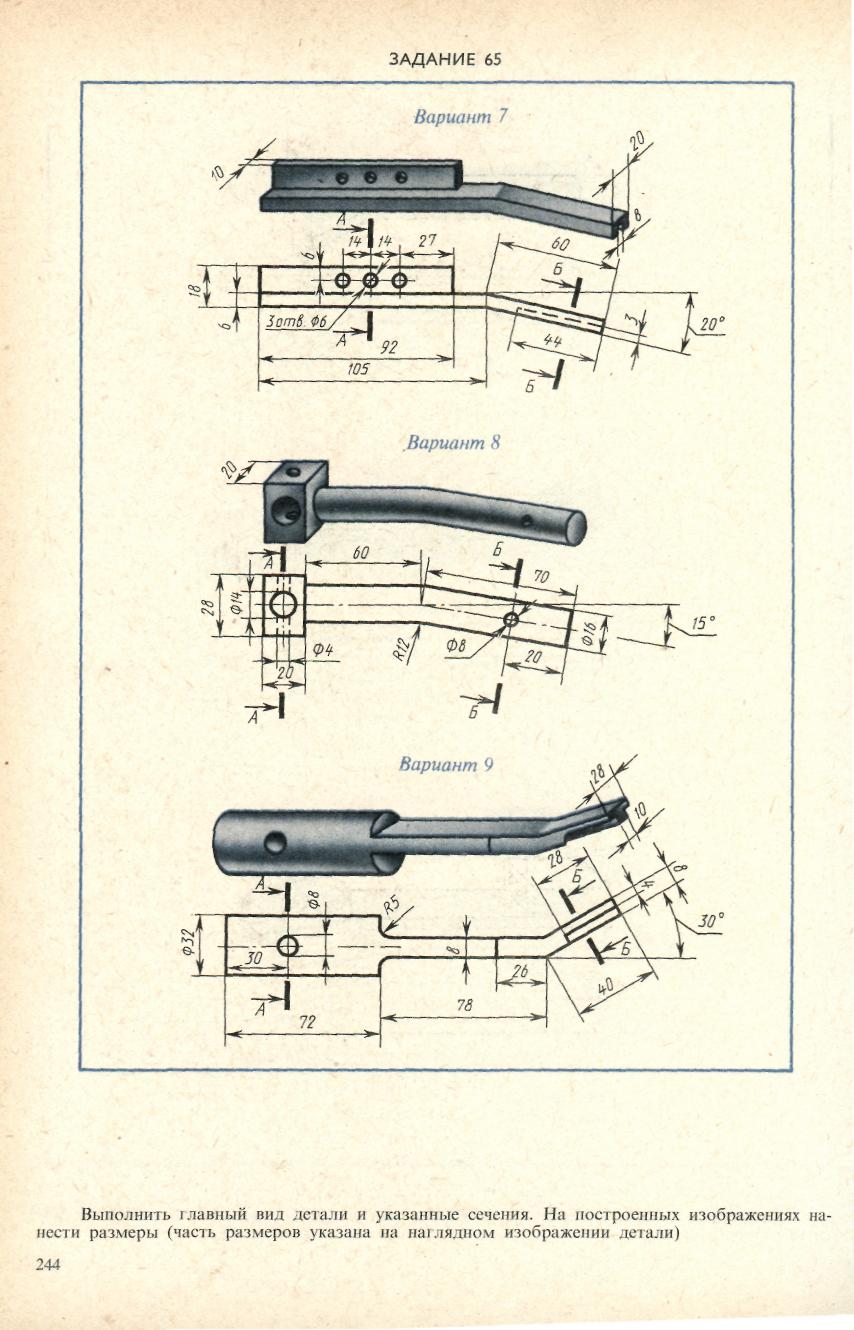

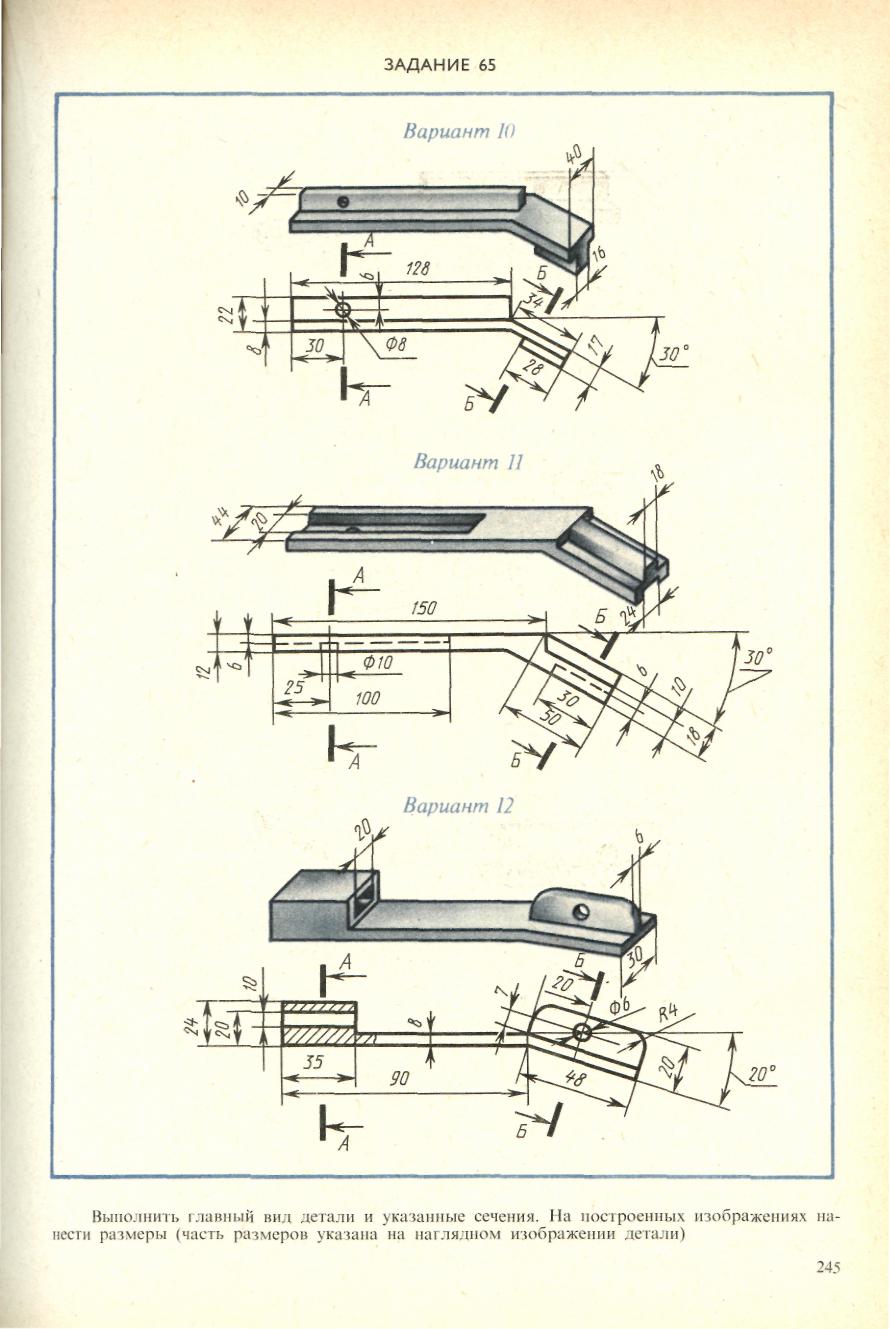

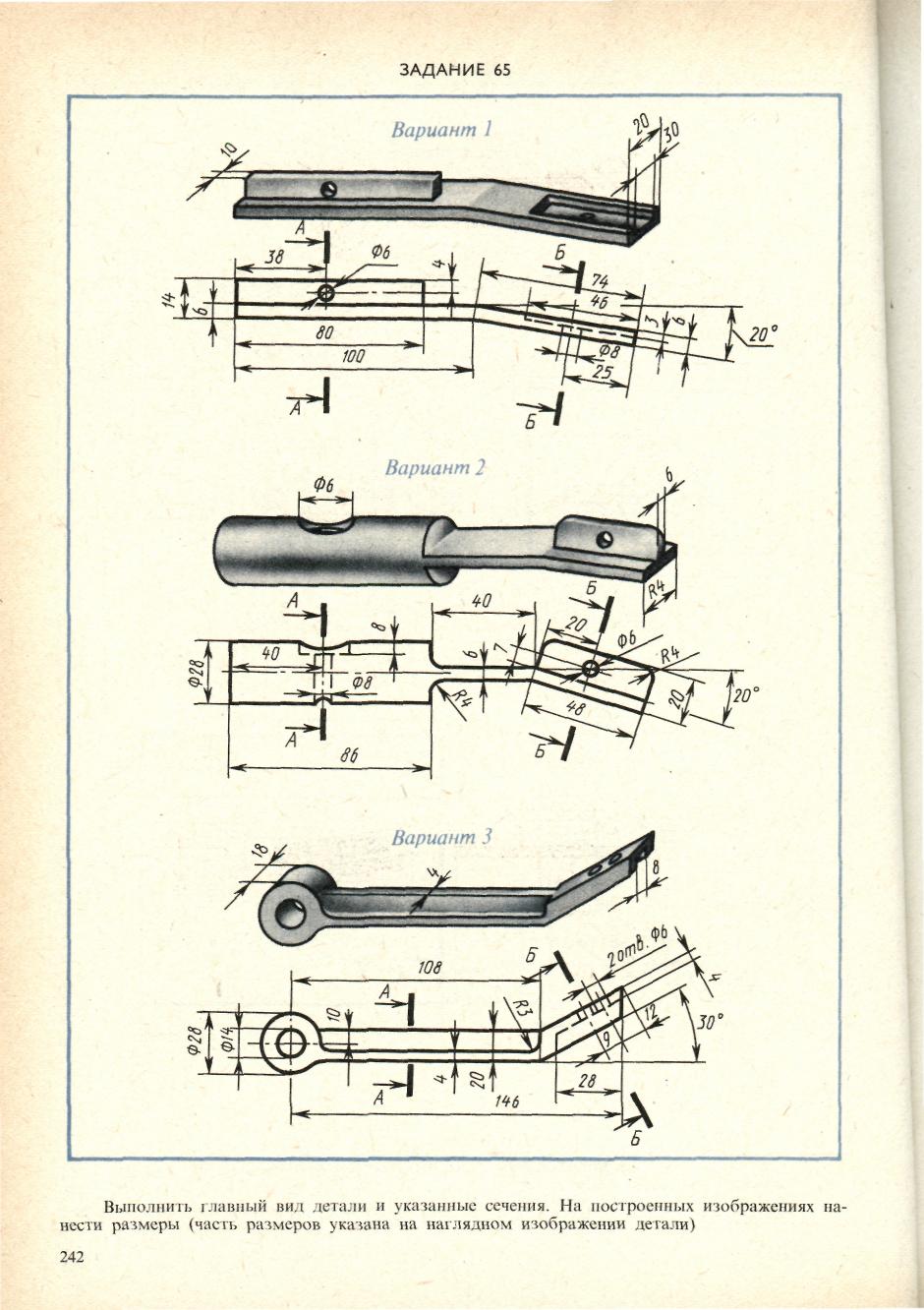

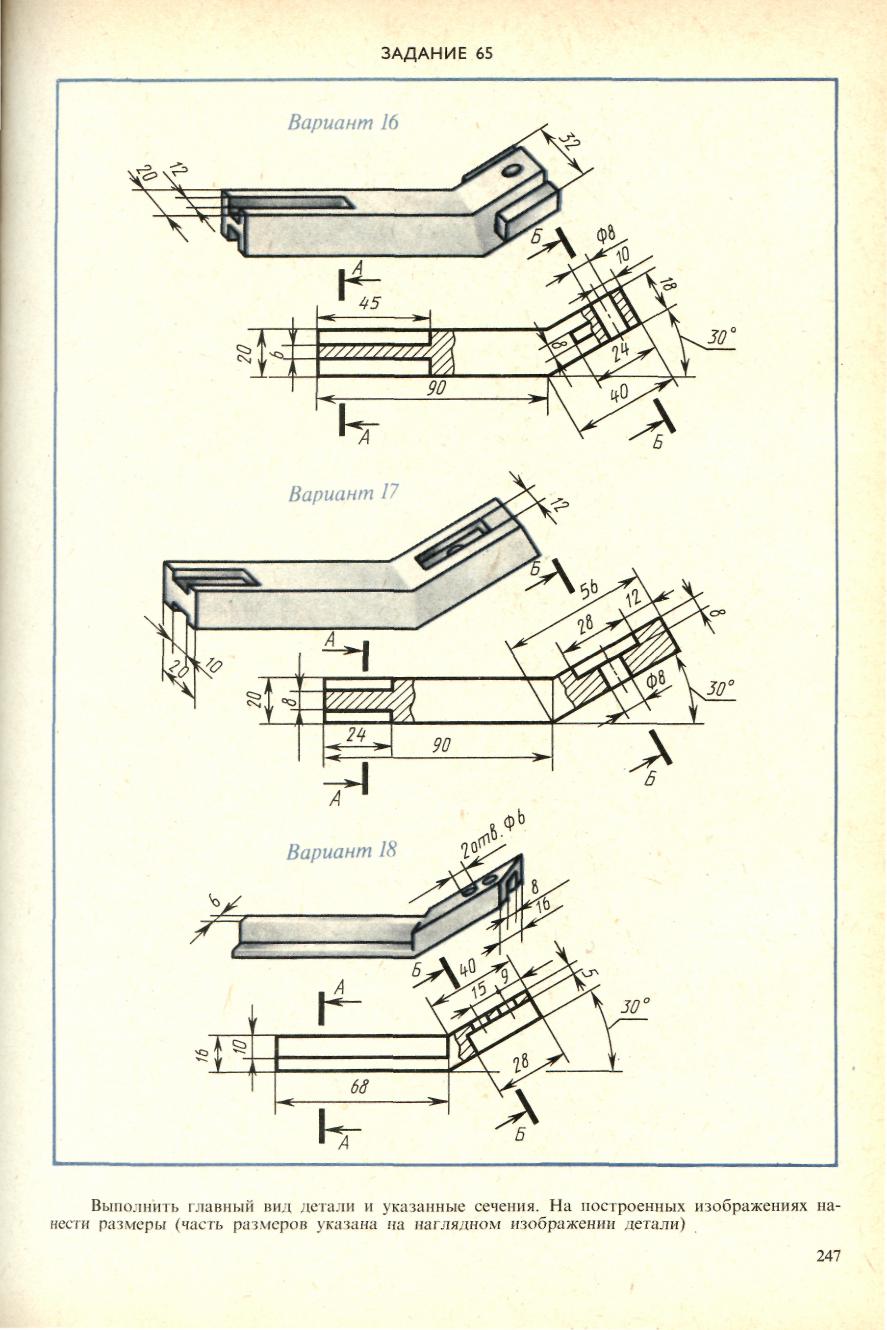

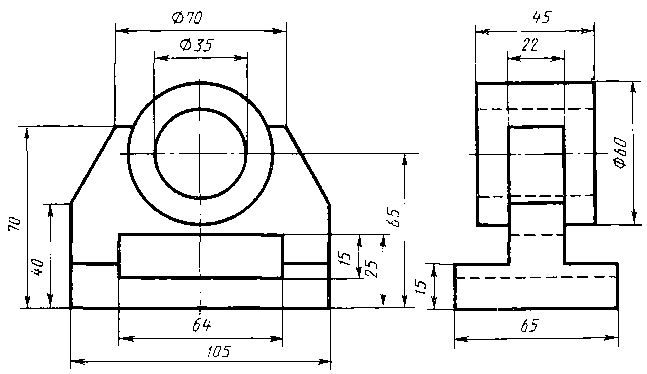

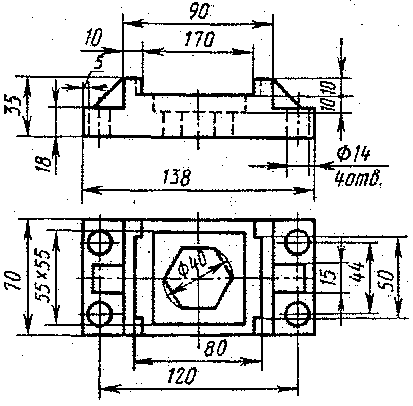

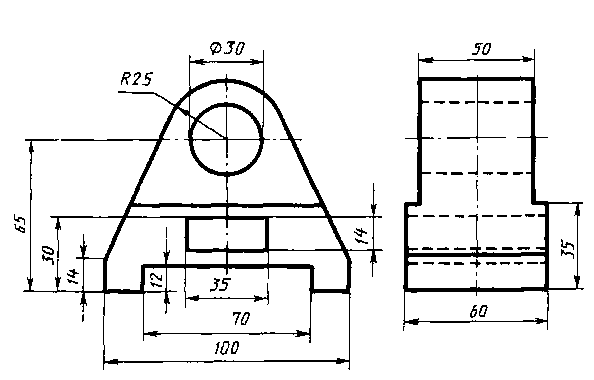

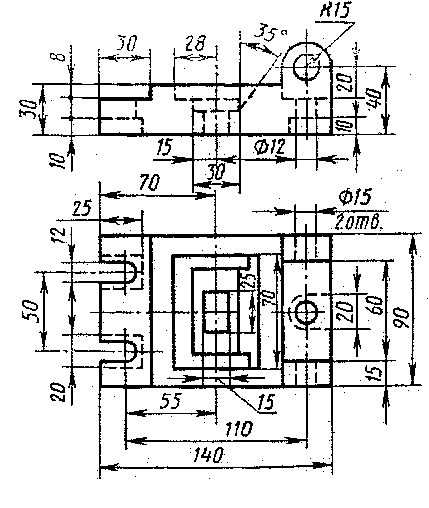

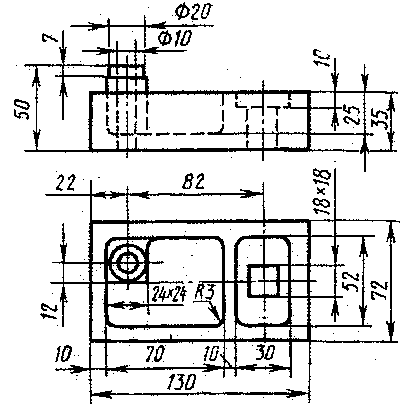

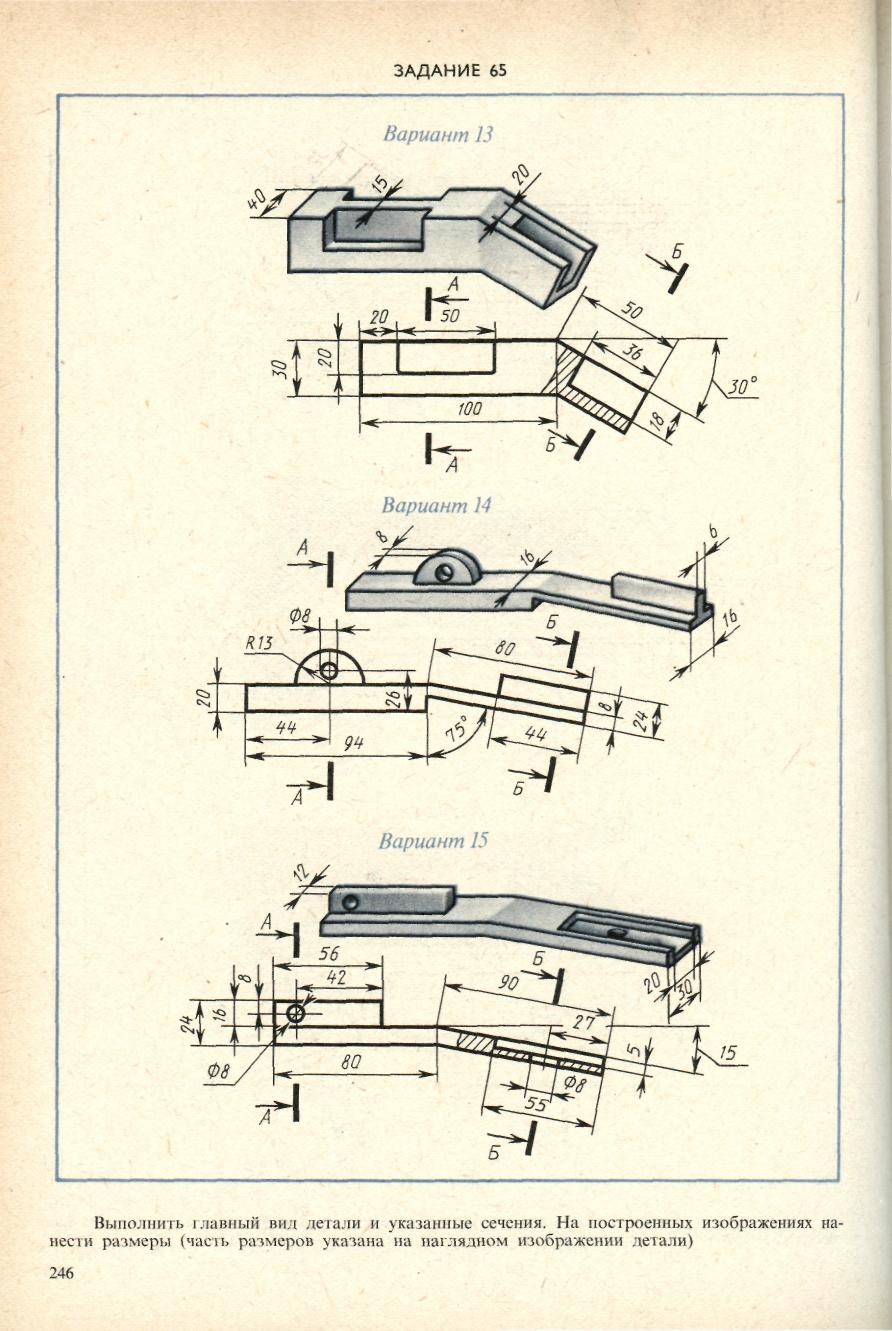

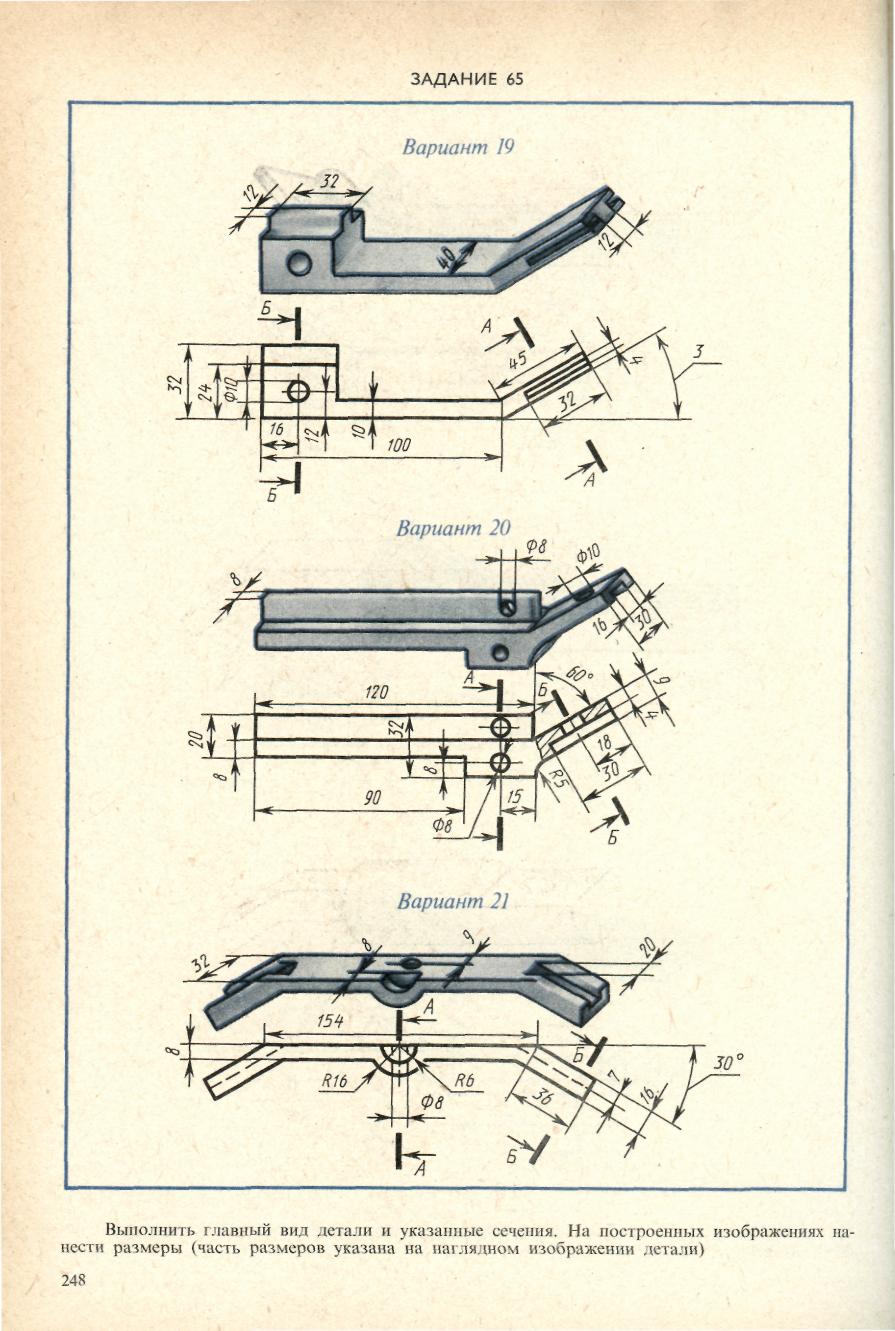

Варианты заданий листа 5

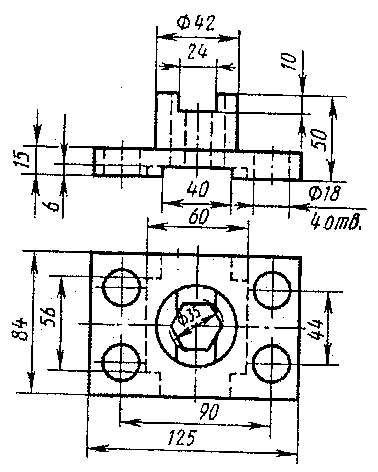

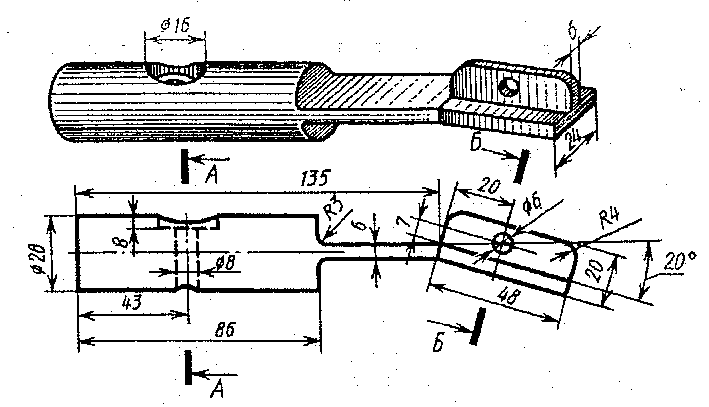

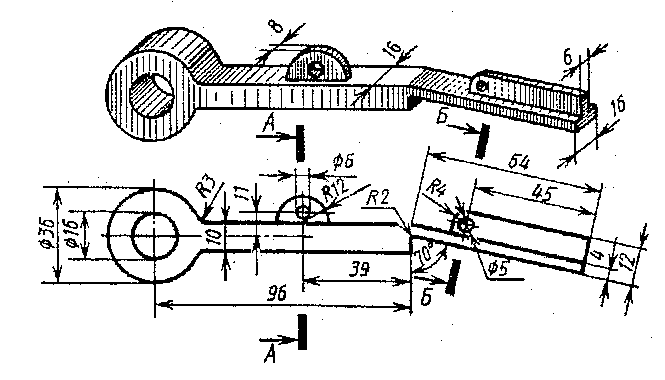

Вариант 21

Вариант 22

Вариант 23

Вариант 24

Вариант 25

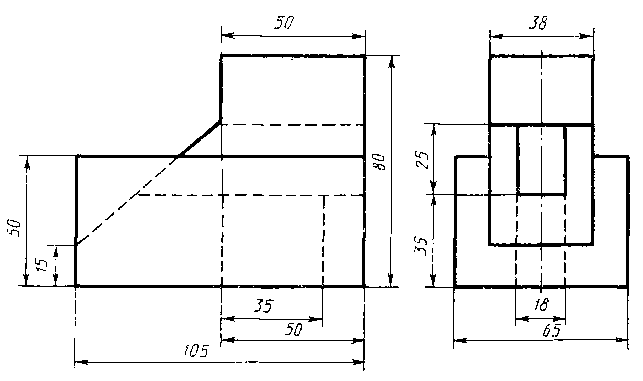

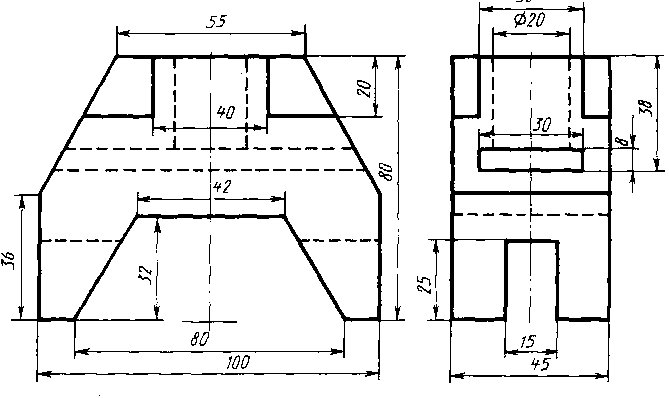

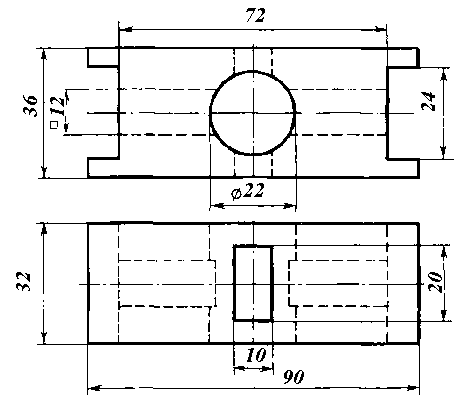

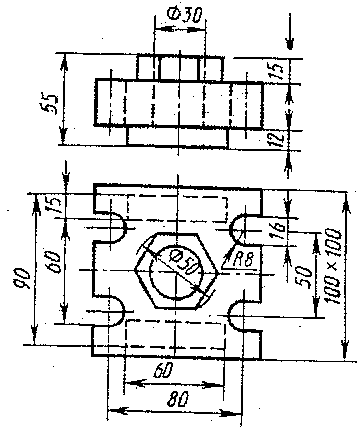

Лист 6 Разрезы

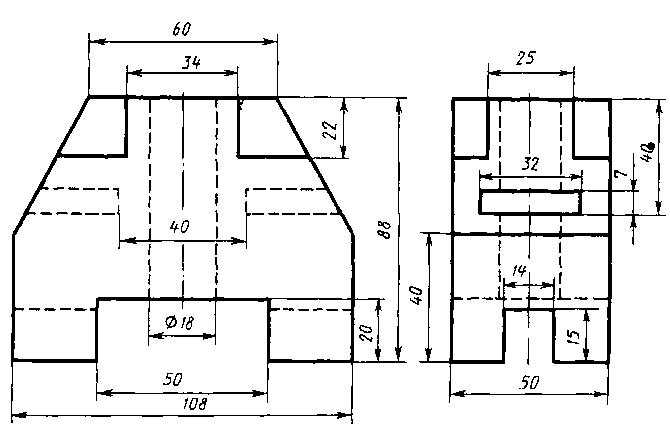

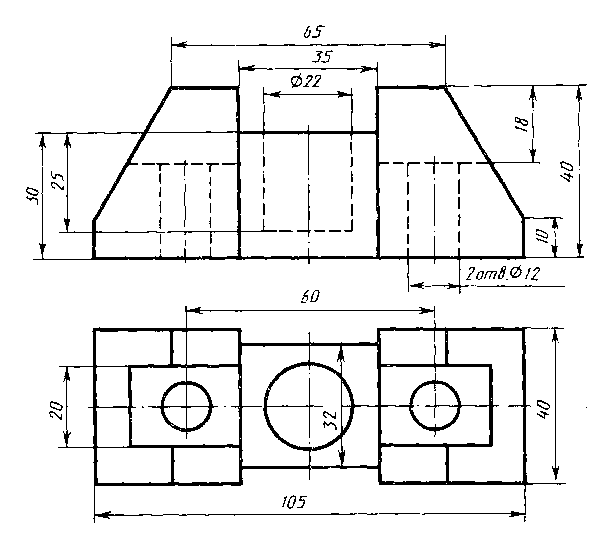

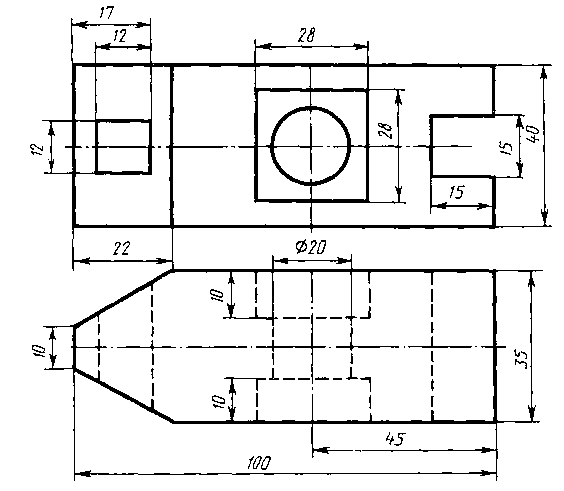

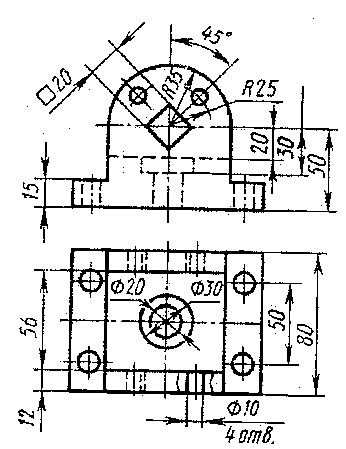

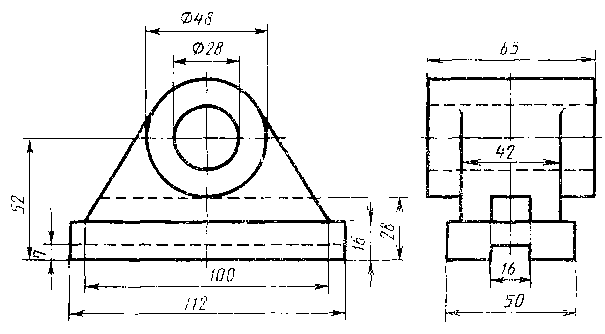

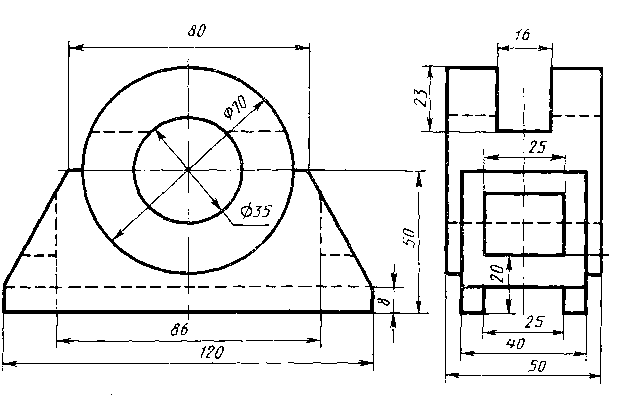

Содержание листа. Комплексный чертеж модели, выполненный по двум видам с необходимыми разрезами и нанесением размеров. Формат А3. Масштаб выбирается в зависимости от размеров детали и формата.

Ц е л ь з а д н и я. Закрепить знания по выполнению чертежей в системе прямоугольных проекций. Умение выполнять третью проекцию детали по двум заданным. Определять необходимое количество разрезов и их вид. Выполнять и обозначать разрезы в соответствии с ГОСТ 2.305-2008. Основная надпись рис. 2

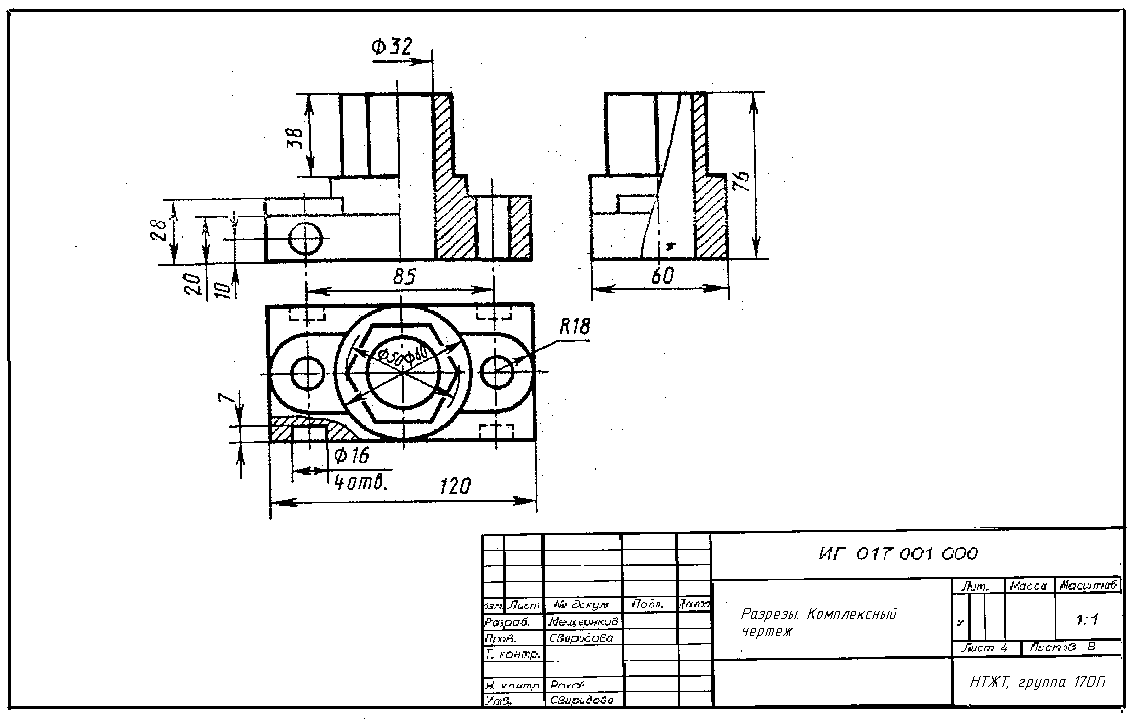

Порядок выполнения листа. Образец выполнения задания на рис. 10. Перечертите два вида согласно варианта. Проанализируйте все элементы детали. Выполните третий вид детали по двум заданным и необходимые разрезы. Обозначите их, если это необходимо. Нанесите размеры.
