Министерство общего и профессионального образования

Свердловской области

Государственное бюджетное образовательное учреждение

среднего профессионального образования

свердловской области

«Нижнетагильский железнодорожный техникум»

Инженерная графика

Методические указания и контрольные задания

для студентов заочного отделения

по специальности

Техническая эксплуатация подвижного состава железных дорог

Нижний Тагил

2013

Методические указания составлены в соответствии с рабочей программой ИНЖЕНЕРНАЯ ГРАФИКА

Составитель: преподаватель О.Ю. Бердник, Черепанов В.М. __________________________

подпись

«_____» __________ 2013г.

Пояснительная записка

После изучения учебной дисциплины «Инженерная графика» в результате освоения которой обучающийся должен

уметь:

• читать технические чертежи;

• оформлять проектно-конструкторскую, технологическую и другую техническую документацию.

знать:

• основы проекционного черчения;

• правила выполнения чертежей, схем и эскизов по профилю специальности;

• структуру и оформление конструкторской, технологической документации в соответствии с требованиями стандартов, обучающийся приступает к выполнению контрольной работы.

Контрольная работа составлена по двадцатипятивариантной системе. Вариант выбирается в соответствии с номером по списку в журнале.

Прежде чем приступить к выполнению работы необходимо ознакомиться с ее содержанием и образцами выполнения листов. Чертежи выполнять на форматах, указанных в задании. Масштаб выполнения задания выбирать в зависимости от размеров детали.

Контрольная работа может быть выполнена как от руки, так и в компьютерном варианте с использованием графических компьютерных программ.

Чертежи контрольной работы складываются в файл формата А3 в порядке нумерации листов в соответствии с заданиями. Контрольная работа должна иметь титульный лист, который заполняется чертежным шрифтом тип Б ГОСТ 2.304-81. Пример выполнения титульного листа приведен на рис.1.

При выполнении контрольной работы использовать рекомендуемую учебно-техническую литературу.

Контрольная работа, не имеющая титульного листа, не соответствующая варианту, выполненная не в полном объеме, упакованная в трубочку к зачету не принимается.

Незачтенная контрольная работа подлежит исправлению или выполнению заново. Без зачтенной контрольной работы обучающийся не допускается к зачету.

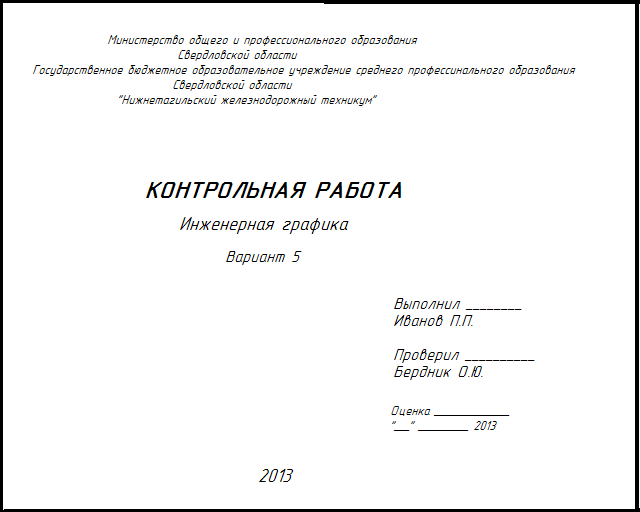

Рис.1 Пример выполнения титульного листа

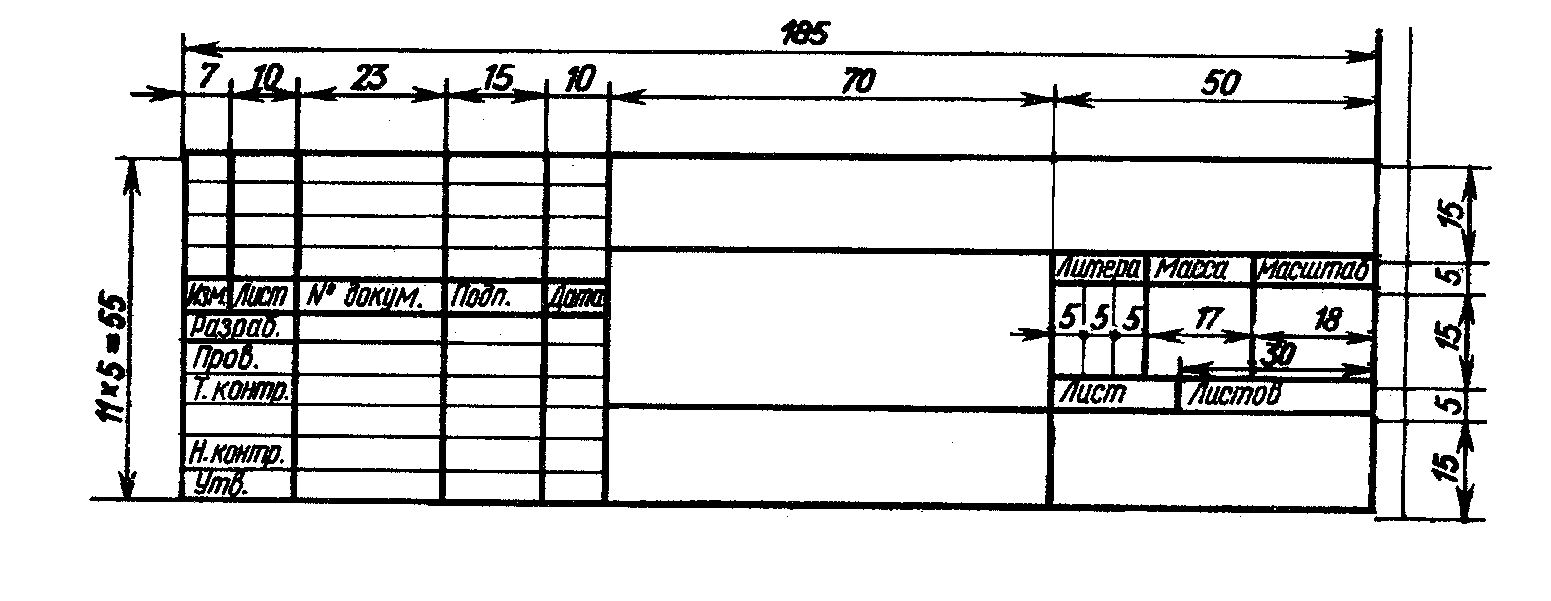

Рис.2 Основная надпись для чертежей и схем ГОСТ 2.104-68

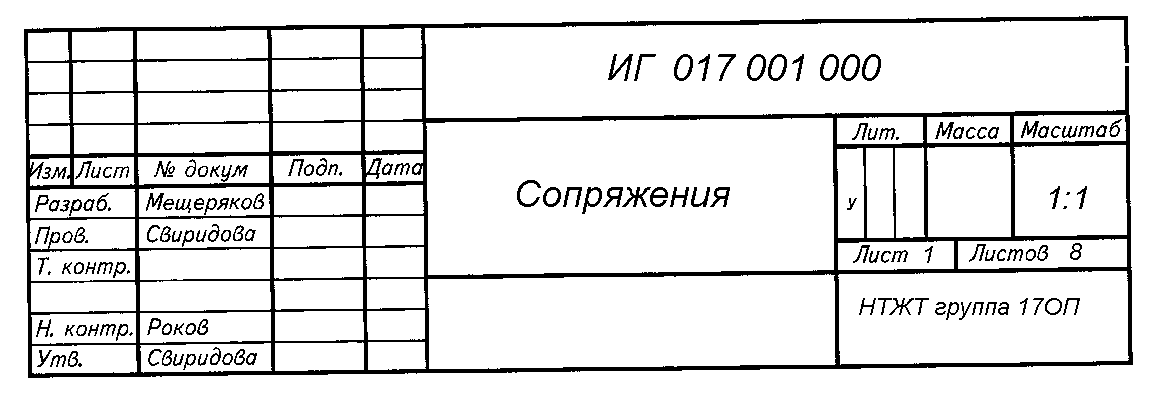

Рис.3 Пример заполнения основной надписи для чертежей и схем

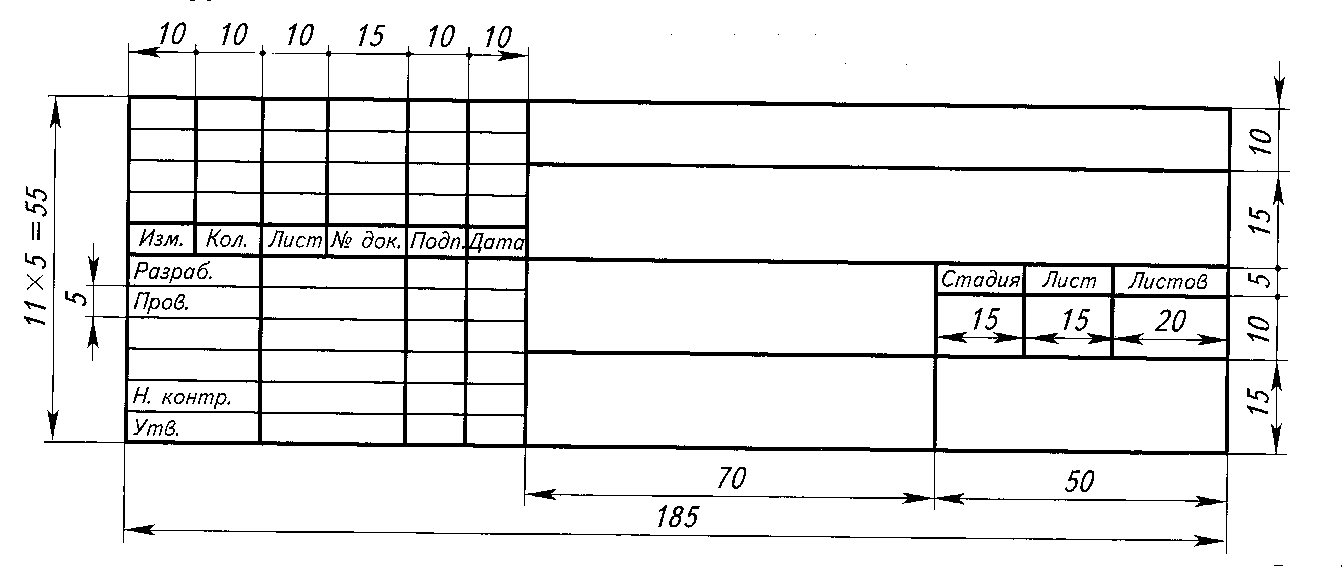

Рис. 4 Основная надпись для строительных чертежей ГОСТ Р21.1101-92 Форма 3

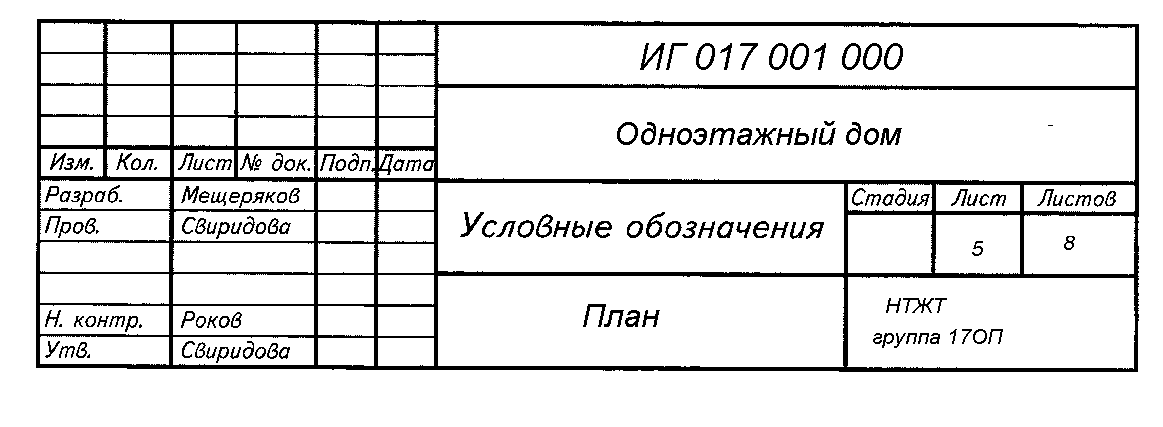

Рис. 5 Пример заполнения основной надписи для строительных чертежей

Лист 1. Шрифт и линии

Студент должен знать:

-размеры основных форматов (ГОСТ 2.301-68);

• типы и размеры линий чертежа (ГОСТ 2.303-68);

• размеры и конструкцию прописных и строчных букв русского алфавита, цифр и знаков;

- форму, содержание и размеры граф основной надписи; уметь:

• выполнять различные типы линий на чертежах;

• выполнять надписи на технических чертежах;

• заполнять графы основной надписи.

Форматы чертежей по ГОСТ - основные и дополнительные. Сведения о стандартных шрифтах и конструкции букв и цифр. Правила выполнения надписей на чертежах.

Упражнение (на миллиметровой бумаге формата А-3) Выполнение букв, цифр и надписей чертежным шрифтом.

Вопросы для самоконтроля

1. Какие типы линий установлены ГОСТ 2.303-68?

2. Какая толщина берется для штриховой и штрихпунктирной линий

3. Какова длина штрихов в штриховой и штрихпунктирной линиях?

4. Какие расстояния берутся между штрихами штриховой и штрихпунктирной линий?

5. Назовите основные форматы, установленные ГОСТ 2.301-68.

6. Назовите размеры формата А4.

7. Как образуются дополнительные форматы?

8. Какие размеры чертежного шрифта установлены ГОСТ 2.304-81?

9. Какой угол наклона букв и цифр принят для стандартного шрифта?

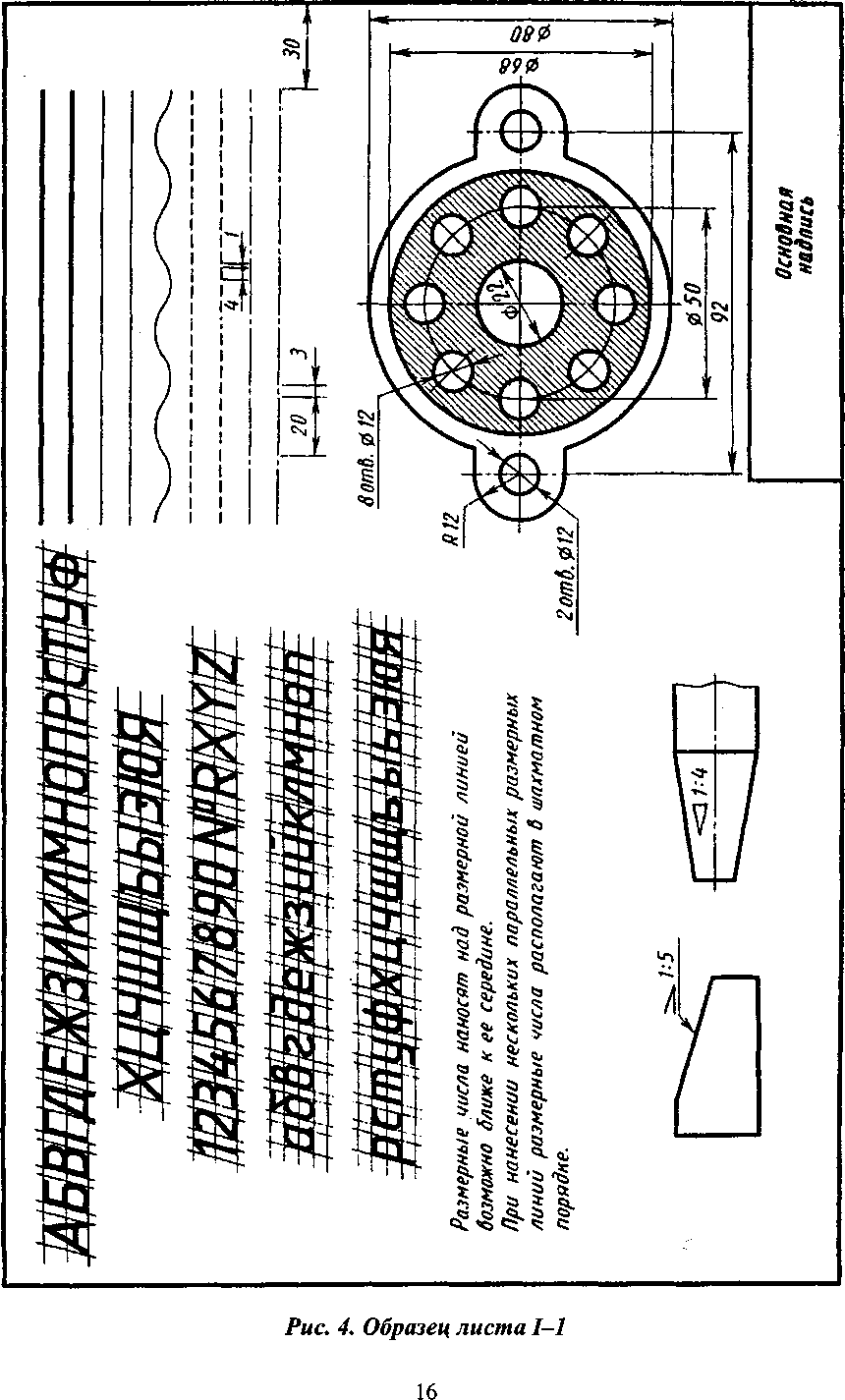

Задание по выполнению листа №1

1. прописные буквы, цифры и строчные буквы стандартного шрифта размера 10;

2.упражнения по написанию текста шрифтом размера 5;

3.линии чертежа;

№ текста	Содержание текста, выполняемого стандартным шрифтом размера 5
1.	Чертежом называют такое изображение предмета на плоскости, по которому можно судить о его форме, устройстве, назначении и размерах.
2.	Чертеж дает необходимые сведения об особенностях изготовления предмета, о мате­риале из которого он сделан, о его контроле, испытании и приемке.
3.	Чертеж является одним из основных конструкторских документов. Служит средст­вом выражения мысли конструктора.
4.	При выполнении чертежей следует руководствоваться правилами, установленными Государственными стандартами (ГОСТ).
5.	Все стандарты, содержащие правила выполнения машиностроительных чертежей, объединены в единый комплекс под общим названием «Единая система конструктор­ской документации».
6.	Чертежи выполняют на листах стандартного формата. Форматы листов определяются размерами внешней рамки чертежа, которую обводят тонкой линией.
7.	Допускается применение дополнительных форматов, образуемых увеличением сто­рон основных форматов на величину кратную размерам формата А4.
8.	Конструкторскими документами называют графические (чертежи, схемы) и тексто­вые (спецификации) документы, содержащие необходимые данные для разработки, изготовления, контроля и эксплуатации изделия.
9.	Рабочий чертеж детали является документом, содержащим изображение детали и другие данные, необходимые для ее изготовления и контроля.
10.	Сборочный чертеж является документом, содержащим изображение изделия и другие данные, требующиеся для его сборки (изготовления) и контроля.
11.	Чертеж общего вида является документом, определяющим конструкцию изделия, взаимодействие его составных частей и поясняющим принцип работы изделия, а также данные, необходимые для его установки (монтажа) на месте применения.
12.	Монтажный чертеж является документом, содержащим контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения.
13.	Габаритный чертеж является документом, содержащим контурное (упрощенное) изо­бражение изделия с габаритными, установочными и присоединительными размерами.
14.	Схема является документом, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.
15.	Сборочный чертеж сопровождается спецификацией-документом, определяющим со­став сборочной единицы комплекса, комплекта.
16.	Пояснительная записка - это документ, содержащий описание устройства и принци­пы действия разрабатываемого изделия.
17.	Конструкторские документы в зависимости от способов их выполнения и характера использования делятся на оригиналы, подлинники, дубликаты и копии.
18.	Оригинал - это документ, выполненный на любом материале и предназначен для из­готовления по нему подлинника.
