Изоляция подстанций. Аппаратные изоляторы
На подстанциях, так же как и на воздушных линиях электропередачи, в качестве электрической изоляции широкое распространение получили фарфоровые изоляторы и воздух. Фарфоровые изоляторы подразделяются на подвесные, опорные и проходные.
ВВ изоляторы делятся на:
1-линейные (Штырьевые до 35 кВ; подвесные, подвесные-стержневые свыше 110 кВ);
2-Станционно-аппаратные (Опорные до 110 кВ), (проходные: 1 - До 35 кВ; 2 - до 150 кВ маслобарьерные изоляторы, выше 220 кВ бумажно-масляная изоляция).
Опорно-стержневые изоляторы применяют в закрытых и открытых распределительных устройствах для крепления на них токоведущих шин или контактных деталей. Изоляторы внутренней установки конструктивно представляют собой фарфоровое тело, армированное крепежными металлическими деталями (рис.3).
Опорно-штыревые изоляторы применяют для наружных установок в тех случаях, когда требуется высокая механическая прочность и опорно-стержневые изоляторы не могут применяться.
Аппаратные изоляторы предназначены для работы в электротехнических устройствах. Они делятся на опорные и проходные. Опорные изоляторы используются в качестве жесткой опоры и служат для крепления токоведуших шин в закрытых распредустройствах, а также для крепления отдельных частей аппаратов. Проходные изоляторы применяются для изоляции токоведущих частей при прохождении их через стены, потолки и корпуса распределительных устройств, выключателей, трансформаторов и иных электрических аппаратов, имеющих другой электрический потенциал по отношению к токоведущим частям.
Конструкция проходных изоляторов
П
роходные

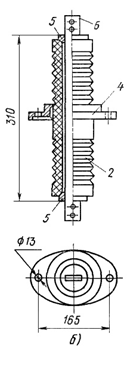

изоляторы (рисунок б) предназначены для
прохождения токоведущих стержней или
шин через заземляемые перегородки и
конструкции в распределительных
устройствах, корпуса аппаратов, а также
через стены и перекрытия.
Проходной изолятор состоит из фарфорового корпуса 2, верхнего и нижнего колпачков 5, чугунного фланца 4 и медной или алюминиевой токоведущей шины 6. Колпачки и фланец скрепляют с фарфоровым корпусом цементирующим составом или механическим способом. В чугунном фланце имеются отверстия для крепления его к стене, металлическим конструкциям или плитам. Сечение токоведущей шины выбирают в зависимости от рабочего тока.
Проходные изоляторы различают по роду установок (для внутренней и наружной), напряжению (6 или 10кВ) и разрушающей нагрузке.
В обозначении проходных изоляторов указывают: тип изолятора П (проходной), номинальное напряжение, номинальный ток и разрушающую нагрузку на изгиб.
