Инжиниринг трафика различных классов

При решении задачи инжиниринга трафика мы считали, что все потоки трафика предъявляли одинаковые требования к качеству обслуживания. То есть пользователей сети удовлетворяло, что все потоки обслуживаются с заданной средней скоростью (она, есте­ственно, у каждого потока своя, отличающаяся от других).

Более реальной является ситуация, когда у каждого пользователя сети имеется несколько классов трафика, и эти классы отличаются разными требованиями к качеству обслуживания. Мы уже обсуждали эту проблему при рассмотрении вопросов резервирования ресурсов.

В методах ТЕ, учитывающих наличие в сети трафика с различными требованиями QoS, проблема решается точно так же, как и в методах резервирования ресурсов отдельных узлов. Если у нас имеется, например, два класса трафика, то мы задаемся двумя уровнями максимального использования ресурсов.

Для достижения такого результата с каждым ресурсом должно быть связано два счетчика свободной пропускной способности — один для приоритетного, второй для эластичного трафика. При определении возможности прохождения маршрута через конкретный ресурс для приоритетного трафика средняя интенсивность нового потока должна сравниваться со свободной пропускной способностью для приоритетного трафика. Если свободной пропускной способности достаточно и новый поток пойдет через данный интерфейс, то значение средней скорости передачи данных для нового потока необходимо вычесть как из счетчика загрузки приоритетного трафика, так и из счетчика загрузки эластичного трафика, так как приоритетный трафик всегда будет обслуживаться перед эластичным и создаст для эластичного трафика дополнительную нагрузку. Если же задача ТЕ решается для эластичного трафика, то его средняя скорость передачи данных сравнивается со свободной пропускной способностью счетчика эластичного трафика и в случае положительного решения значение этой скорости вычитается только из счетчика эластичного трафика, так как для приоритетного трафика эластичный трафик прозрачен. Модифицированные протоколы маршрутизации должны распространять по сети информацию о двух параметрах свободной пропускной способности — для каждого класса трафика отдельно. Если же задача обобщается для случая передачи через сеть трафика нескольких классов, то, соответственно, с каждым ресурсом должно быть связано столько счетчиков, сколько классов трафика существует в сети, а протоколы маршрутизации должны распространять вектор свободных пропускных способностей соответствующей размерности.

Работа в недогруженном режиме

Как мы уже отмечали, самым простым способом обеспечения требований QoS для всех потоков являете я работа сети в недогруженном режиме, или же с избыточной пропускной способностью.

Говорят, что сеть имеет избыточную пропускную способность, когда все части сети в любой момент времени обладают такой пропускной способностью, которой достаточно, чтобы обслужить все потоки трафика, протекающего в это время через сеть, с удовлетворитель­ными характеристиками производительности и надежности. Другими словами, ни одно из сетевых устройств такой сети никогда не подвергается перегрузкам, которые могли бы привести к значительным задержкам или потерям пакетов из-за переполнения очередей пакетов (конечно, это не исключает случаев потерь сетью пакетов по другим причинам, не связанным с перегрузкой сети, например, из-за искажений сигналов на линиях связи либо отказов сетевых узлов или линий связи).

Простота этого подхода является его главным достоинством, так как он требует только увеличения пропускной способности линий связи и, соответственно, производительности коммуникационных устройств сети. Никаких дополнительных усилий по исследованию характеристик потоков сети и конфигурированию дополнительных очередей и механизмов кондиционирования трафика, как в случае применения методов QoS, здесь не требуется.

Заметим, что определение сети с избыточной пропускной способностью было намеренно упрощено, чтобы передать суть идеи. Более точное определение должно учитывать случайный характер протекающих в сети процессов и оперировать статистическими определе­ниями событий, то есть говорить, что такие события, как длительные задержки или потери пакетов из-за переполнения очередей в сети с избыточной пропускной способностью, случаются так редко, что ими можно пренебречь. В результате трафик всех приложений в подобной сети переносится с высоким качеством.

Однако доказать, что сеть действительно является сетью с избыточной пропускной способностью, на практике достаточно трудно. Только постоянное измерение времен доставки пакетов всем конечным узлам сети может показать, что сеть удовлетворяет данному опи­санию — мы уже сталкивались с этой ситуацией, когда рассматривали механизм гарантирования определенного уровня задержек пакетов при применении методов QoS. Однако мониторинг задержек и их вариаций является тонкой и трудоемкой работой. Обычно операторы, которые хотят поддерживать свою сеть в недогруженном состоянии и за счет этого обеспечивать высокое качество обслуживания, поступают проще — они осуществляют мониторинг уровня трафика в линиях связи сети, то есть измеряют коэффициент использования пропускной способности линий связи. При этом линия связи считается недогруженной, если ее коэффициент использования постоянно не превосходит некоторый достаточно низкий уровень, например 10 %. Имея такие значения измерений, можно считать, что линия в среднем не испытывает перегрузок, а значит, задержки пакетов будут низкими — мы знаем о такой зависимости между коэффициентом загрузки ресурса и задержками из теории массового обслуживания, рассмотренной на примере простейшей модели М/М/1.

Однако даже столь низкие значения загрузки не исключают появления на линии кратковременных пульсаций трафика, способных приводить к повышению пиковой скорости трафика до величины пропускной способности линии и, следовательно, к значительным задержкам или потерям небольшого количества пакетов. Для некоторых типов приложе­ний такие потери могут быть весьма чувствительными.

Многие средства мониторинга скорости трафика, особенно встроенные в коммутаторы и маршрутизаторы, измеряют скорость трафика, усредняя ее на слишком длинных интервалах. В результате такие средства мониторинга просто не способны зарегистрировать кратковременные пульсации трафика и часто дают слишком оптимистичную оценку загруженности сети.

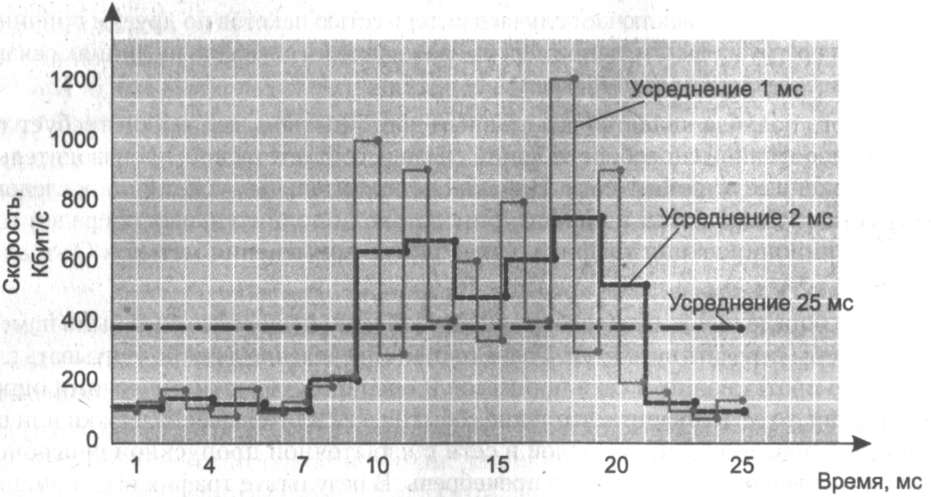

Эту проблему иллюстрирует рис. 7.21. На нем показаны результаты измерения скорости трафика на интерфейсе с пропускной способностью в 2 Мбит/с.

Рис. 7.21. Зависимость результатов измерений скорости трафика от времени усреднения

На рисунке представлены три кривые, полученные для одного и того же трафика при различных интервалах усреднения данных. Серой сплошной линией показаны результаты, полученные для интервала усреднения данных в 1 мс; пунктирная черная линия демонстрирует результаты для интервала усреднения в 2 мс, а штрих-пунктирная черная линия соответствует интервалу в 25 мс.

Обычная практика для оценки состояния недогруженности интерфейса состоит в использовании предела в 25 % от его пропускной способности как индикатора недогруженности. Для нашего примера это соответствует скорости трафика 500 Кбит/с.

Тогда, используя результаты мониторинга интерфейса с интервалом усреднения в 25 мс, мы уверенно считаем, что интерфейс недогружен и нам не стоит беспокоиться о возможных задержках и потерях пакетов из-за перегрузок интерфейса. Однако глядя на серую кривую (усреднение 1 мс), мы видим, что в шести интервалах скорость намного превышала 500 Кбит/с, а значит, на этих интервалах длительные задержки и потери пакетов вполне могли случиться. Наконец, данные, полученные при усреднении в 2 мс, показывают, что интерфейс находится вблизи границы недогруженности.

Данные, использованные для построения кривых на рис. 7.21, были искусственно подобраны так, чтобы показать крайние ситуации. Однако эти кривые действительно отражают тонкий и важный эффект измерений, который нужно учитывать при мониторинге загрузки линий связи сети: слишком длительные интервалы усреднения при измерении скорости могут существенно исказить картину и привести к потере важной информации, а в конечном итоге — к переоценке возможностей сети качественно передавать трафик. Часто на практике выполняют мониторинг загрузки линий связи с 5-секундным интервалом усреднения, что явно недостаточно для оценки состояния сети.

Для более достоверной оценки состояния сети нужно дополнять мониторинг загрузки линий связи сети хотя бы выборочным мониторингом характеристик QoS, таких как задержки, вариации задержек и потери пакетов. В этом случае можно с большей уверен­ностью говорить о том, что сеть действительно является сетью с избыточной пропускной способностью, которая гарантирует всем типам трафика качественное обслуживание. Кроме того, выборочный мониторинг характеристик QoS может помочь в определении предела загрузки линий, служащего для оценки их недогруженности. В нашем примере в качестве такого предела мы использовали значение 25 %, но вполне возможно, что это эмпирическое значение для некоторой конкретной сети требуется уточнить.

Выводы

Качество обслуживания в его узком смысле фокусирует внимание на характеристиках и методах передачи трафика через очереди коммуникационных устройств. Методы обеспечения качества об­служивания занимают сегодня важное место в семействе технологий сетей с коммутацией пакетов, так как без их применения сложно обеспечить качественную работу современных мультимедийных приложений, таких как IP-телефония, видео- и радиовещание, интерактивное дистанционное обучение и т. п.

Характеристики QoS отражают отрицательные последствия пребывания пакетов в очередях, которые проявляются в снижении скорости передачи, задержках пакетов и их потерях. Существуют различные типы трафика, отличающиеся чувствительностью к задержкам и потерям пакетов. Наиболее грубая классификация трафика разделяет его на два класса: трафик реального времени (чувствительный к задержкам) и эластичный трафик (нечувствительный к задержкам в ши­роких пределах).

Методы QoS основаны на перераспределении имеющейся пропускной способности линий связи между трафиком различного типа в соответствии с требованиями приложений. Приоритетные и взвешенные очереди являются основным инструментом выделения пропускной способности определенным потокам пакетов.

Механизм профилирования позволяет контролировать скорость потока пакетов и ограничивать ее в соответствии с заранее заданным уровнем.

Обратная связь является одним из механизмов QoS; она позволяет временно снизить скорость поступления пакетов в сеть для ликвидации перегрузки в узле сети.

Резервирование пропускной способности «из конца в конец» позволяет добиться гарантированного качества обслуживания для потока пакетов. Резервирование основано на процедуре контроля до­пуска потока в сеть, в ходе которой проверяется наличие доступной пропускной способности для обслуживания потока вдоль маршрута его следования.

Методы инжиниринга трафика состоят в выборе рациональных маршрутов прохождения потоков че­рез сеть. Выбор маршрутов обеспечивает максимизацию загрузки ресурсов сети при одновременном соблюдении необходимых гарантий в отношении параметров качества обслуживания трафика.

Недогруженная сеть (она же сеть с избыточной пропускной способностью) может обеспечить каче­ственное обслуживание трафика всех типов без применения методов QoS; однако для того чтобы убедиться, что сеть действительно недогружена, требуется постоянно проводить мониторинг уровней загрузки линий связи сети, выполняя измерения с достаточно высокой частотой.
