Методы инжиниринга трафика

Исходными данными для методов инжиниринга трафика являются:

□ характеристики передающей сети — ее топология, а также производительность составляющих ее коммутаторов и линий связи (рис. 7.18);

□ сведения о предложенной нагрузке сети, то есть о потоках трафика, которые сеть должна передать между своими пограничными коммутаторами (рис. 7.19).

Рис. 7.18. Топология сети и производительность ее ресурсов

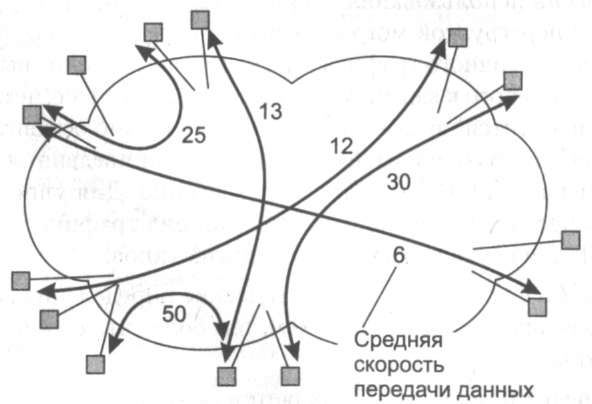

Рис. 7.19. Предложенная нагрузка

Пусть производительность процессора каждого коммутатора достаточна для обслуживания трафика всех его входных интерфейсов, даже если трафик поступает на интерфейс с максимально возможной скоростью, равной пропускной способности интерфейса. Поэтому при резервировании ресурсов будем считать ресурсами пропускную способность линий связи между коммутаторами, которая определяет также пропускную способность двух интерфейсов, связанных этой линией.

Каждый поток характеризуется точкой входа в сеть, точкой выхода из сети и профилем трафика. Для получения оптимальных решений можно использовать детальное описание каждого потока, например, учитывать величину возможной пульсации трафика или требования QoS. Однако поскольку количественно оценить их влияние на работу сети достаточно сложно, а влияние этих параметров на характеристики QoS менее значимо, то для нахождения субоптимального распределения путей прохождения потоков через сеть, как правило, учитываются только их средние скорости передачи данных, что и показано на рис. 7.19.

Методы инжиниринга трафика чаще применяют не к отдельным, а к агрегированным потокам, которые являются объединением нескольких потоков. Так как мы ищем общий маршрут для нескольких потоков, то агрегировать можно только потоки, имеющих общие точки входа в сеть и выхода из сети. Агрегированное задание потоков позволяет упростить задачу выбора путей, так как при индивидуальном рассмотрении каждого пользовательского потока промежуточные коммутаторы должны хранить слишком большие объемы информации, поскольку индивидуальных потоков может быть очень много. Необходимо, однако, подчеркнуть, что агрегирование отдельных потоков в один возможно только в том случае, когда все потоки, составляющие агрегированный поток, предъявляют одни и те же требования к качеству обслуживания. Далее в этом разделе мы будем для краткости пользоваться термином «поток» как для индивидуального потока, так и для агрегированного, поскольку принципы ТЕ от этого не меняются.

Задача ТЕ состоит в определении маршрутов прохождения потоков трафика через сеть, то есть для каждого потока требуется найти точную последовательность промежуточных коммутаторов и их интерфейсов. При этом маршруты должны быть такими, чтобы все ресурсы сети были нагружены до максимально возможного уровня, а каждый поток получал требуемое качество обслуживания.

Максимальный уровень использования ресурсов выбирается таким образом, чтобы механизмы управления перегрузкой могли обеспечить требуемое качество обслуживания. Это означает, что для эластичного трафика максимальное значение выбирается не больше, чем 0,9, а для чувствительного к задержкам трафика — не больше, чем 0,5. Так как обычно резервирование производится не для всех потоков, то нужно оставить часть пропускной способности для свободного использования. Поэтому приведенные максимальные значения обычно уменьшают до 0,75 и 0,25 соответственно. Для упрощения рассуждений мы будем считать далее, что в сети передается один вид трафика, а потом покажем, как обобщить методы ТЕ для случая трафика нескольких типов.

Существуют различные формальные математические определения задачи ТЕ. Мы здесь ограничимся наиболее простым определением, тем более что сегодня оно чаще всего используется на практике.

Будем считать, что решением задачи ТЕ является такой набор маршрутов для заданного множества потоков трафика, для которого все значения коэффициентов использования ресурсов вдоль маршрута следования каждого потока не превышают некоторого заданного порога К_max

На рис. 7.20 показано одно из возможных решений задачи, иллюстрируют которую рис. 7.18 и 7.19. Найденные маршруты гарантируют, что максимальный коэффициент использования любого ресурса для любого потока не превышает 0,6.

Рис. 7.20. Распределение нагрузки по сети — выбор путей передачи трафика

Решение задачи ТЕ можно искать по-разному. Во-первых, можно искать его заблаговременно, в фоновом режиме. Для этого нужно знать исходные данные: топологию и производительность сети, входные и выходные точки потоков трафика, среднюю скорость передачи данных в них. После этого задачу рационального распределения путей следования трафика при фиксированных точках входа и выхода, а также заданном уровне максимального значения коэффициента использования ресурса можно передать некоторой программе, которая, например, с помощью направленного перебора вариантов найдет решение. Результатом работы программы будут точные маршруты для каждого потока с указанием всех промежуточных коммутаторов.

Во-вторых, задачу ТЕ можно решать в оперативном режиме, поручив ее самим коммутаторам сети. Для этого используются модификации стандартных протоколов маршрутизации. Модификация протоколов маршрутизации состоит в том, что они сообщают друг другу не только топологическую информацию, но и текущее значение свободной пропускной способности для каждого ресурса.

После того как решение найдено, нужно его реализовать, то есть воплотить в таблицах маршрутизации. На этом этапе может возникнуть проблема — в том случае, если мы хотим проложить эти маршруты в дейтаграммной сети. Дело в том, что таблицы маршрутизации в них учитывают только адреса назначения пакетов. Коммутаторы и маршрутизаторы таких сетей (например, IP-сетей) не работают с потоками, для них поток в явном виде не существует, каждый пакет при его продвижении является независимой единицей комму­тации. Можно сказать, что таблицы продвижения этих сетей отражают только топологию сети (направления продвижения к определенным адресам назначения). Поэтому привнесение методов резервирования в дейтаграммные сети происходит с боль­шими трудностями. В протоколах резервирования, чтобы определить поток для дейтаграммного маршрутизатора помимо адреса назначения используется некоторый дополнительный набор признаков. При этом понятие потока требуется только на этапе резервирования, а при продвижении пакетов по-прежнему работает традиционная для этого типа сетей схема, учитывающая только адрес назначения.

Теперь представим ситуацию, когда у нас имеется несколько потоков между двумя конечными узлами, и мы хотим направить их по разным маршрутам. Мы приняли такое решение, исходя из баланса загрузки сети, когда решали задачу инжиниринга трафика. Дейтаграммный коммутатор или маршрутизатор не имеет возможности реализовать наше решение, потому что для всех этих потоков у него в таблице продвижения есть только одна запись, соответствующая общему адресу назначения пакетов этих потоков. Изменять логику рабо­ты коммутаторов и маршрутизаторов дейтаграммных сетей достаточно нецелесообразно, поскольку это слишком принципиальная модернизация.

В результате методы инжиниринга трафика сегодня используются только в сетях с виртуальными каналами, для которых не составляет труда реализовать найденное решение для группы потоков. Каждому потоку (или группе потоков с одинаковыми маршрутами) выделяется виртуальный канал, который прокладывается в соответствии с выбранным маршрутом. Методы инжиниринга трафика успешно применяются в сетях ATM и Frame Relay, работающих на основе техники виртуальных каналов. IP-сети также опираются на методы ТЕ, когда те используются в сетях ATM или Frame Relay, работающих в составной сети, построенной на основе протокола IP. Существует также сравнительно новая техно­логия MPLS, которая разработана специально в качестве средства привнесения техники виртуальных каналов в IP-сети. На основе технологии MPLS в IP-сетях можно также решать задачи ТЕ.

Мы рассмотрим особенности методов ТЕ для каждой отдельной технологии при детальном изучении этих технологий в следующих частях книги.
