Обратная связь Назначение

Алгоритмы управления очередями и кондиционирования трафика не предотвращают перегрузок, а лишь некоторым «справедливым» образом в условиях дефицита перераспределяют ресурсы между различными потоками или классами трафика. Алгоритмы управления очередями относятся к механизмам управления перегрузкой (congestion management), которые начинают работать, когда сеть уже перегружена.

Существует другой класс средств, которые носят название механизмов предотвращения перегрузки (congestion avoidance). Этот механизм основан на использовании обратной связи, с помощью которого перегруженный узел сети, реагируя на перегрузку, просит предыдущие узлы, расположенные вдоль маршрута следования потока (или потоков, принадлежащих к одному классу), временно снизить скорость трафика. После того как перегрузка в данном узле исчезнет, он посылает другое сообщение, разрешающее повысить скорость передачи данных.

Таким образом, при возникновении перегрузки механизм предотвращения перегрузок за счет обратной связи временно снижает нагрузку. Существует и другое название этого механизма — активное управление очередями.

Участники обратной связи

Существует несколько механизмов обратной связи. Они отличаются информацией, которая передается по обратной связи, а также тем, какой тип узла генерирует эту информацию и кто реагирует на эту информацию — конечный узел (компьютер) или промежуточный (коммутатор или маршрутизатор).

На рис. 7.14 показаны различные варианты организации обратной связи.

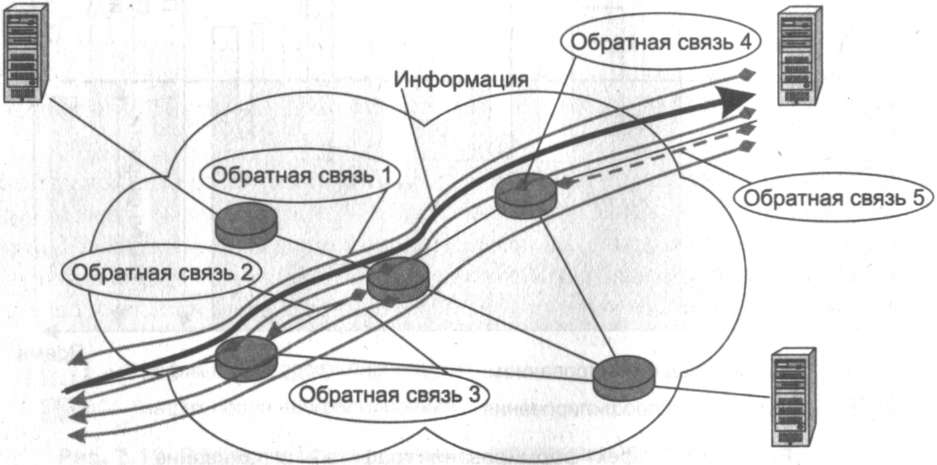

Рис. 7.14. Участники обратной связи

Обратная связь 1 организована между двумя конечными узлами сети. Этот вариант обеспечивает наиболее радикальное снижение нагрузки на сеть, так как только конечный узел может снизить скорость поступления информации в сеть. Однако этот вид обратной связи не относят к методам управления перегрузкой, так как его назначение — борьба с перегрузками узла назначения, а не с перегрузками сетевых устройств. Принципиально эта та же самая проблема, так как она является следствием временного превышения скорости поступления пакетов в ресурс над скоростью обработки этих пакетов. Только ресурсом в данном случае выступает не коммутатор сети, а конечный узел. Но традиционно за этим видом обратной связи закрепилось собственное название — контроль потока. Устройства сети не принимают участие в работе этого вида механизма обратной связи, они только передают соответствующие сообщения между конечными узлами. Несмотря на разные названия, в методах управления перегрузкой и контроля потока используются общие механизмы.

При организации обратной связи важно учитывать время передачи информации по сети. В высокоскоростных глобальных сетях за время передачи сообщения о перегрузке узла назначения узел-источник может успеть передать через сеть тысячи пакетов, так что перегрузка не будет ликвидирована вовремя. Из теории автоматического управления из­вестно, что задержки в контуре обратной связи могут приводить ко многим нежелательным эффектам, прямо противоположным первоначальным целям. Например, в системе могут начаться колебательные процессы, и она никогда не сможет прийти в равновесное состояние. Подобные явления наблюдались на ранней стадии развития Интернета, когда из-за несовершенства алгоритмов обратной связи и маршрутизации в нем возникали участки перегрузок, которые периодически перемещались по сети. Причина такой проблемы интуитивно понятна — задержка в контуре обратной связи приводит к тому, что регулирующий элемент получает устаревшую информацию о состоянии регулируемого элемента. В данном случае узел-источник получает информацию о состоянии очереди узла-получателя с задержкой. Поэтому возможны ситуации, когда узел-источник начинает снижать скорость передачи информации, хотя в действительности очереди в узле- получателе уже нет, и, наоборот, повышать скорость передачи информации в тот момент, когда узел-получатель начал испытывать перегрузку. Для борьбы с такими явлениями в контур обратной связи обычно вводится интегрирующий элемент, который на каждом шаге обрабатывает не только текущее сообщение обратной связи, но и несколько предыдущих сообщений, что позволяет учесть динамику изменения ситуации и реагировать адекватно.

Обратная связь 2 организована между двумя соседними коммутаторами. Коммутатор сообщает соседу, находящемуся выше по течению потока, что он испытывает перегрузку и его буфер заполнился до критической величины. Получив такое сообщение, сосед, располо­женный выше по течению, должен снизить на некоторое время скорость передачи данных в направлении перегруженного коммутатора и тем самым решить проблему перегрузки. Это менее эффективное для сети в целом решение, так как поток будет продолжать течь от узла-источника с той же скоростью, что и раньше. Однако для коммутатора, который испытывает перегрузку, это является хорошим выходом, так как он получает время для того, чтобы разгрузить переполнившуюся очередь. Правда, проблема переносится в коммутатор, расположенный выше по течению, в котором теперь может возникнуть перегрузка, так как он начинает передавать данные из своего буфера с меньшей скоростью. Достоинством описанного метода является низкая задержка обратной связи, так как узлы являются со­седями (если они, конечно, не соединены спутниковым каналом).

Обратная связь 3 организована между промежуточным коммутатором и узлом-источником. Сообщения обратной связи хотя и передаются несколькими коммутаторами сети в направлении узла-источника, но они на него не реагируют.

В обратной связи 4, как и в обратной связи 1, сообщение о перегрузке порождается узлом-получателем и передается узлу-источнику. Однако имеется и важное отличие: в данном случае каждый промежуточный коммутатор реагирует на это сообщение. Во-первых, он снижает скорость передачи данных в направлении узла назначения, во-вторых, он может изменить содержание сообщения. Например, если узел назначения просит снизить скорость до 30 Мбит/с, то промежуточный коммутатор может снизить эту величину до 20 Мбит/с, оценив состояние своего буфера. Кроме того, породить сообщение обратной связи может любой коммутатор сети, а не только узел назначения.

При описании различных вариантов организации обратной связи мы подразумевали, что сообщение о перегрузке идет в направлении, обратном направлению передачи пользовательской информации (собственно, поэтому этот механизм так и называется). Однако некоторые коммуникационные протоколы не предусматривают возможности генерации подобных сообщений промежуточными узлами. В таких условиях часто применяют искусственный прием — передача сообщения о перегрузке узлу назначения, который пре­образует его в сообщение обратной связи и отправляет в нужном направлении, то есть в направлении источника. Этот вариант показан на рисунке как обратная связь 5.
