Сети отделов

Сети отделов — это сети, которые используются сравнительно небольшой группой сотрудников, работающих в одном отделе предприятия. Эти сотрудники решают некоторые общие задачи, например ведут бухгалтерский учет или занимаются маркетингом. Считается, что отдел может насчитывать до 100-150 сотрудников. Сеть отдела — это локальная сеть, которая охватывает все помещения, принадлежащие отделу. Это могут быть несколько комнат или этаж здания.

Главным назначением сети отдела является разделение локальных ресурсов, таких как приложения, данные, лазерные принтеры и модемы. Обычно сети отделов не делят на подсети и в их состав входят один или два файловых сервера и не более тридцати пользо­вателей (рис. 5.4). В этих сетях локализуется большая часть трафика предприятия. Сети отделов обычно создаются на основе какой-либо одной сетевой технологии — Ethernet (или несколько технологий из семейства Ethernet — Ethernet, Fast Ethernet, реже Gigabit Ethernet), Token Ring или FDDI. Для такой сети характерен один или максимум два типа операционных систем.

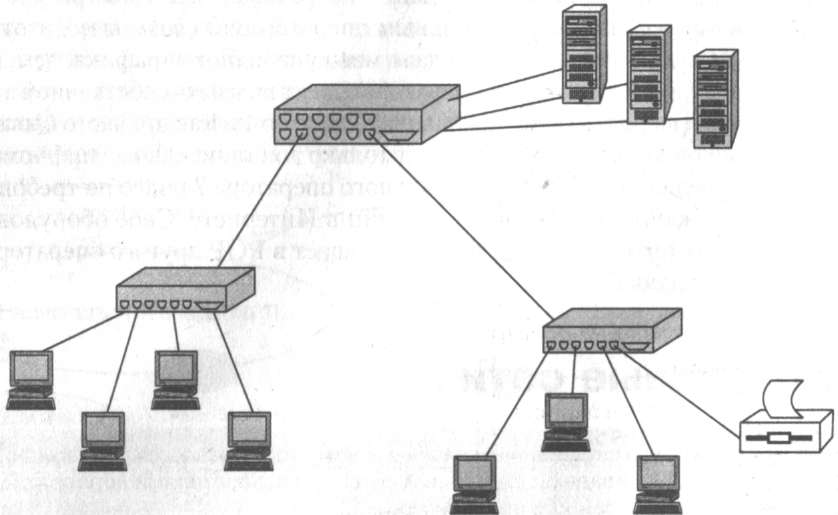

Рис. 5.4. Пример сети масштаба отдела

Задачи сетевого администрирования на уровне отдела относительно просты: добавление новых пользователей, устранение простых отказов, установка новых узлов и новых версий программного обеспечения. Такой сетью может управлять сотрудник, посвящающий обя­занностям администратора только часть своего времени. Чаще всего администратор сети отдела не имеет специальной подготовки, но является тем человеком в отделе, который лучше всех разбирается в компьютерах, и само собой получается так, что он занимается администрированием сети.

Существует и другой тип сетей, близкий к сетям отделов, — сети рабочих групп. К таким сетям относят совсем небольшие сети, включающие до 10-20 компьютеров. Характеристики сетей рабочих групп практически не отличаются от описанных характеристик сетей отделов. Такие свойства, как простота сети и однородность, здесь проявляются в наибольшей степени, в то время как сети отделов могут приближаться в некоторых случаях к следующему по масштабу типу сетей — сетям зданий и кампусов. В сетях рабочих групп еще часто используются технологии локальных сетей на разделяемых средах. По мере продвижения по иерархии вверх — к сетям отделов, зданий и кампу­сов, разделяемые среды встречаются все реже и реже, уступая место коммутируемым сетям.

Сеть отдела может входить в состав сети здания (кампуса) или же представлять собой сеть удаленного офиса предприятия. В первом случае сеть отдела подключается к сети здания или кампуса с помощью технологии локальной сети, которой сегодня, скорое всего, будет одна из представительниц семейства Ethernet. Во втором случае сеть удаленного офиса подключается непосредственно к магистрали сети с помощью какой-либо технологии WAN, например Frame Relay.

Сети зданий и кампусов

Сеть здания объединяет сети различных отделов одного предприятия в пределах отдельного здания, а сеть кампуса — одной территории (кампуса), покрывающей площадь в несколько квадратных километров. Для построения сетей зданий (кампусов) использу­ются технологии локальных сетей, возможностей которых достаточно, чтобы обеспечить требуемую зону покрытия.

Обычно сеть здания (кампуса) строится по иерархическому принципу с собственной магистралью, построенной на базе технологии Gigabit Ethernet, к которой присоединяются сети отделов, использующие технологию Fast Ethernet или Ethernet (рис. 5.5).

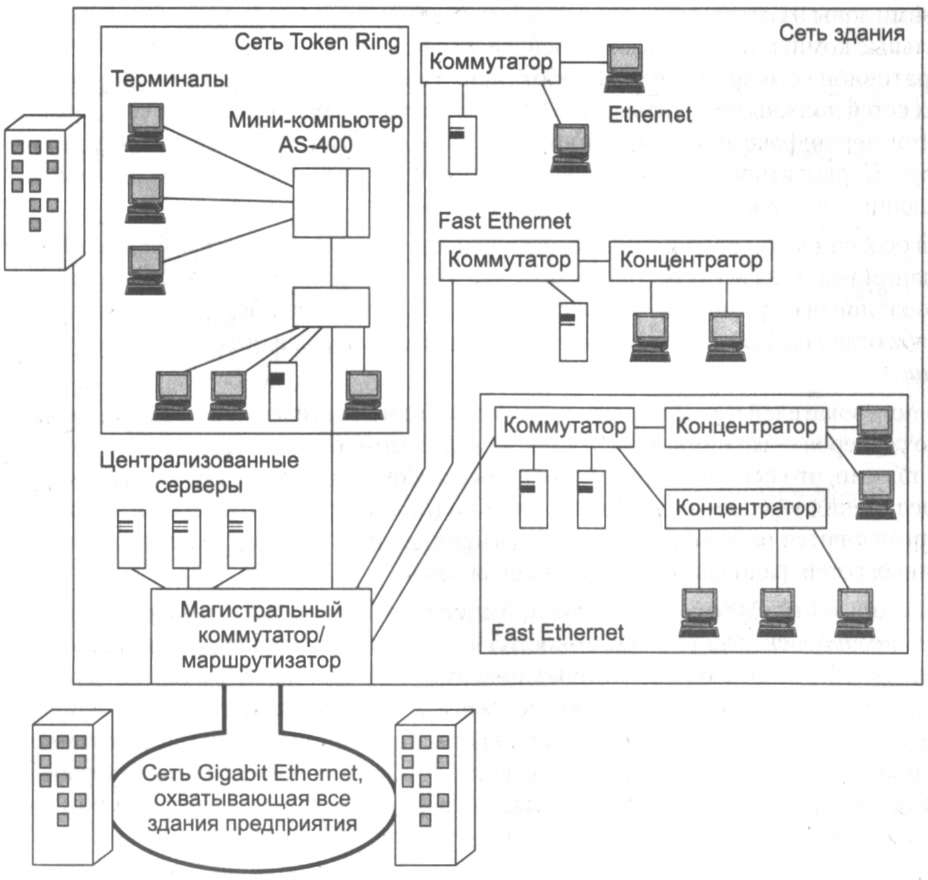

Рис. 5.5. Пример сети кампуса

Магистраль Gigabit Ethernet практически всегда коммутируемая, хотя эта технология и имеет вариант на разделяемой среде.

Услуги такой сети включают взаимодействие между сетями отделов, доступ к общим базам данных предприятия, доступ к общим факс-серверам, высокоскоростным модемам и высокоскоростным принтерам. В результате сотрудники каждого отдела предприятия получают доступ к некоторым файлам и ресурсам сетей других отделов. Важной услугой, предоставляемой сетями кампусов, является доступ к корпоративным базам данных независимо от того, на каких типах компьютеров эти базы располагаются. Именно на уровне сети кампуса возникают проблемы интеграции неоднородного аппаратного и программного обеспечения. Типы компьютеров, сетевых операционных систем, сетевого аппаратного обеспечения могут отличаться в каждом отделе. Отсюда вытекают сложности управления сетями кампусов. А поскольку сети отделов, входящие в сети кампуса, достаточно независимы и часто построены на базе различных технологий, объеди­няющей технологией обычно является IP.
