Количественное сравнение задержек

Вернемся от автомобилей к сетевому трафику. Пусть пользователю сети необходимо передать достаточно неравномерный трафик, состоящий из периодов активности и пауз. Представим также, что он может выбрать, через какую сеть, с коммутацией каналов или пакетов, передавать свой трафик, причем в обеих сетях производительность каналов связи одинаковы. Очевидно, что более эффективной с точки зрения временных затрат для на­шего пользователя была бы работа в сети с коммутацией каналов, где ему в единоличное владение предоставляется зарезервированный канал связи. При этом способе все данные поступали бы адресату без задержки. Тот факт, что значительную часть времени зарезервированный канал будет простаивать (во время пауз), нашего пользователя не волнует — ему важно быстро решить собственную задачу.

Если бы пользователь обратился к услугам сети с коммутацией пакетов, то процесс передачи данных оказался бы более медленным, так как его пакеты, вероятно, не раз задерживались бы в очередях, ожидая освобождения необходимых сетевых ресурсов наравне с пакетами других абонентов.

Давайте рассмотрим более детально механизм возникновения задержек при передаче данных в сетях обоих типов. Пусть от конечного узла N1 отправляется сообщение к конечному узлу N2 (рис. 3.12). На пути передачи данных расположены два коммутатора.

В сети с коммутацией каналов данные после задержки, связанной с установлением канала, начинают передаваться на стандартной для канала скорости. Время доставки данных Т адресату равно сумме времени распространения сигнала в канале t_prg и времени передачи сообщения в канал (называемое также временем сериализации) t_trns.

Наличие коммутаторов в сети с коммутацией каналов никак не влияет на суммарное время прохождения данных через сеть.

ПРИМЕЧАНИЕ Заметим, что время передачи сообщения в канал в точности совпадает со временем приема сообщения из канала в буфер узла назначения, то есть временем буферизации.

Время распространения сигнала зависит от расстояния между абонентами L и скорости S распространения электромагнитных волн в конкретной физической среде, которая колеблется от 0,6 до 0,9 скорости света в вакууме:

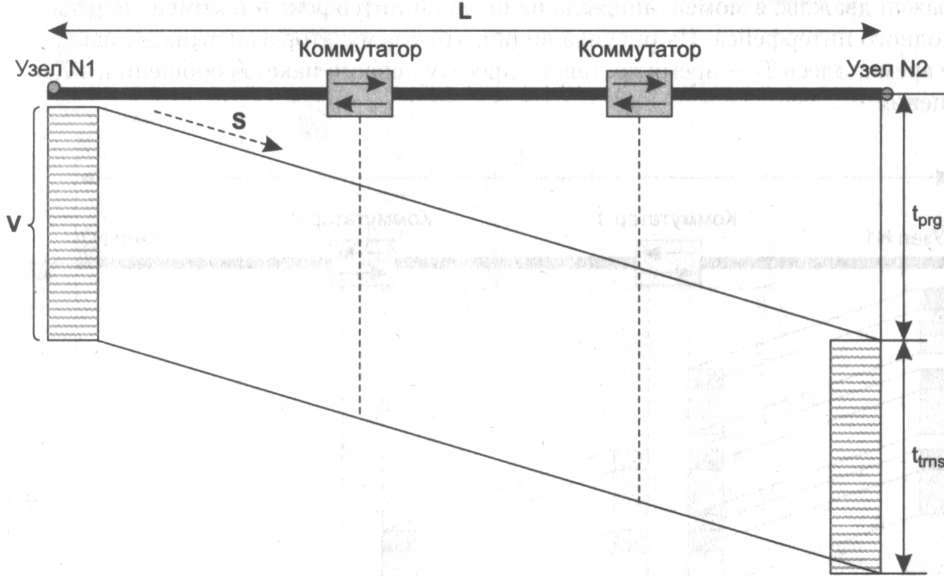

Рис. 3.12. Временная диаграмма передачи сообщения в сети с коммутацией каналов

Время передачи сообщения в канал (а значит, и время буферизации в узле назначения) равно отношению объема сообщения V в битах к пропускной способности канала С в битах в секунду:

В сети с коммутацией пакетов передача данных не требует обязательного установления соединения. Предположим, что в сеть, показанную на рис. 3.13, передается сообщение того же объема V, что и в предыдущем случае (см. рис. 3.12), однако оно разделено на пакеты, каждый из которых снабжен заголовком.

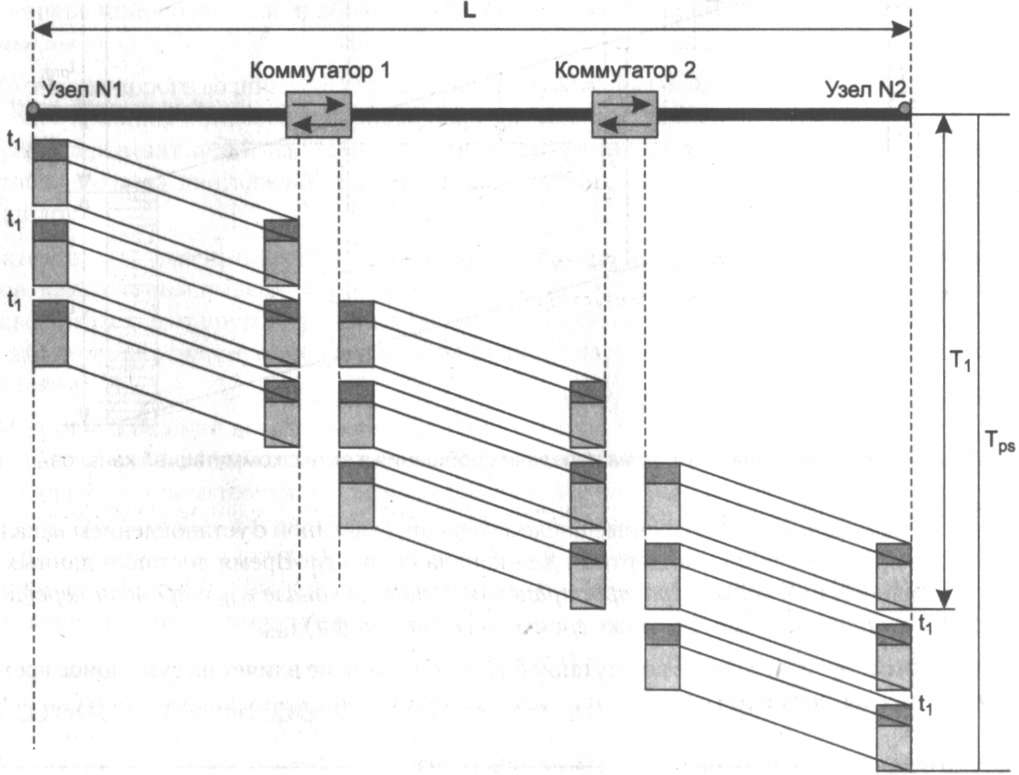

Рис. 3.13. Временная диаграмма передачи сообщения, разделенного на пакеты, в сети с коммутацией пакетов

Пакеты передаются от узла N1 узлу N2, между которыми расположены два коммутатора. На каждом коммутаторе каждый пакет изображен дважды: в момент прихода на входной интерфейс и в момент передачи в сеть с выходного интерфейса. Из рисунка видно, что коммутатор задерживает пакет на некоторое время. Здесь Т₁ — время доставки адресату первого пакета сообщения, а Т_рs — всего сообщения.

Сравнивая временное диаграммы передачи данных в сетях с коммутацией каналов и пакетов, отметим два факта:

• значения времени распространения сигнала (t_prg) в одинаковой физической среде на одно и то же расстояние одинаковы;

• учитывая, что значения пропускной способности каналов в обеих сетях одинаковы, значения времени передачи сообщения в канал (t_trns) будут также равны.

Однако разбиение передаваемого сообщения на пакеты с последующей их передачей по сети с коммутацией пакетов приводит к дополнительным задержкам. Проследим путь первого пакета и отметим, из каких составляющих складывается время его передачи в узел назначения и какие из них специфичны для сети с коммутацией пакетов (рис. 3.14).

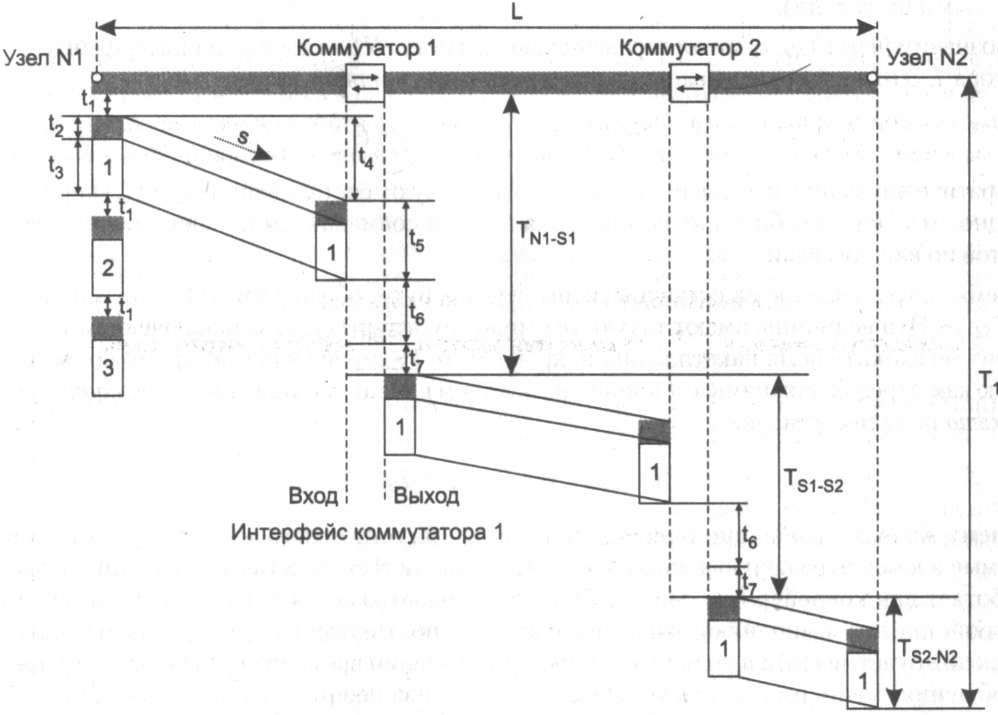

Рис. 3.14. Временная диаграмма передачи одного пакета в сети с коммутацией пакетов.

Время передачи одного пакета от узла N1 до коммутатора 1 можно представить в виде суммы нескольких слагаемых.

□ Во-первых, время тратится в узле-отправителе N1:

• t₁— время формирования пакета, также называемое временем пакетизации (зависит от различных параметров работы программного и аппаратного обеспечения узла- отправителя и не зависит от параметров сети);

• t₂ — время передачи в канал заголовка;

• t₃ — время передачи в канал поля данных пакета.

□ Во-вторых, дополнительное время тратится на распространение сигналов по каналам связи. Обозначим через t₄ время распространения сигнала, представляющего один бит информации, от узла N1 до коммутатора 1.

□ В-третьих, дополнительное время тратится в промежуточном коммутаторе:

• t₅ — время приема пакета с его заголовком из канала во входной буфер коммутатора; как уже было отмечено, это время равно (t₂ + t₃), то есть времени передачи пакета с заголовком в канал из узла источника;

• t₆ — время ожидания пакета в очереди колеблется в очень широких пределах и заранее неизвестно, так как зависит от текущей загрузки сети;

• t₇ — время коммутации пакета при его передаче в выходной порт фиксировано для конкретной модели и обычно невелико (от нескольких микросекунд до нескольких миллисекунд).

Обозначим через T_N1-S1 время передачи пакета из узла N1 на выходной интерфейс коммутатора 1. Это время складывается из следующих составляющих:

Обратите внимание, что среди слагаемых отсутствуют составляющие t₂ и t₃. Из рис. 3.14 видно, что передача битов из передатчика в канал совмещается по времени с передачей битов по каналу связи.

Время, затрачиваемое на оставшиеся два отрезка пути, обозначим соответственно T_S1-S2 и T_S2-N2. Эти величины имеют такую же структуру, что и T_N1-S1, за исключением того, что в них не входит время пакетизации, и, кроме того, T_S2-N2 не включает время коммутации (так как отрезок заканчивается конечным узлом). Итак, полное время передачи одного пакета по сети составляет:

А чему же будет равно время передачи сообщения, состоящего из нескольких пакетов? Сумме времен передачи каждого пакета? Конечно, нет! Ведь сеть с коммутацией пакетов работает как конвейер (см. рис. 3.13): пакет обрабатывается в несколько этапов, и все устройства сети выполняют эти этапы параллельно. Поэтому время передачи такого сообщения будет значительно меньше, чем сумма значений времени передачи каждого пакета сообщения. Точно рассчитать это время сложно из-за неопределенности состояния сети, и вследствие этого, неопределенности значений времени ожидания пакетов в очередях коммутаторов. Однако если предположить, что пакеты стоят в очереди примерно одинаковое время, то общее время передачи сообщения, состоящего из n пакетов, можно оценить следующим образом:

ПРИМЕР

Сравним задержки передачи данных в сетях с коммутацией пакетов с задержками в сетях с коммутацией каналов, основываясь на рис. 3.14. Пусть тестовое сообщение, которое нужно передать в обоих видах сетей, составляет 200 ООО байт. Отправитель находится от получателя на расстоянии 5000 км. Пропускная способность линий связи составляет 2 Мбит/с. Время передачи данных по сети с коммутацией каналов складывается из времени распространения сигнала, которое для расстояния 5000 км можно оценить примерно в 25 мс, и времени передачи сообщения в канал, которое при пропускной способности 2 Мбит/с и размере сообщения 200 000 байт равно примерно 800 мс, то есть всего передача данных абоненту занимает 825 мс. Оценим дополнительное время, которое требуется для передачи этого сообщения по сети с коммутацией пакетов. Будем считать, что путь от отправителя до получателя пролегает через 10 коммутаторов. Также предположим, что сеть работает в недогруженном режиме, то есть очереди в коммутаторах отсутствуют. Исходное сообщение разбивается на пакеты по 1000 байт, всего 200 пакетов.

Если принять интервал между отправкой пакетов равным 1 мс, тогда время передачи сообще­ния увеличится дополнительно на 200 мс. Время передачи сообщения в канал также увеличится из-за необходимости передавать заголовки пакетов. Предположим, что доля служебной информации, размещенной в заголовках пакетов, по отношению к общему объему сообщения составляет 10%. Следовательно, дополнительная задержка, связанная с передачей заголовков пакетов, составляет 10% от времени передачи исходного сообщения, то есть 80 мс. При прохождении пакетов через каждый коммутатор возникает задержка буферизации пакета. Эта задержка при величине пакета 1000 байт, заголовке 100 байт и пропускной способности линии 2 Мбит/с составляет 4,4 мс в одном коммутаторе. Плюс задержка коммутации 2 мс. В результате прохождения 10 коммутаторов пакет придет с суммарной задержкой 64 мс, потраченной на буферизацию и коммутацию. В результате дополнительная задержка, созданная сетью с коммутацией пакетов, составляет 344 мс.

Учитывая, что вся передача данных по сети с коммутацией каналов занимает 825 мс, эту дополнительную задержку можно считать существенной. Хотя приведенный расчет носит очень приблизительный характер, он делает более понятными те причины, по которым для отдельного абонента процесс передачи данных по сети с коммутацией пакетов является более медленным, чем по сети с коммутацией каналов.

Что же следует из приведенного примера? Можно ли считать, что сеть с коммутацией каналов более эффективна, чем сеть с коммутацией пакетов? Попробуем ответить на этот вопрос.

При рассмотрении сети в целом логично использовать в качестве критерия эффективности сети не скорость передачи трафика отдельного пользователя, а более интегральный критерий, например общий объем передаваемых сетью данных в единицу времени. В этом случае эффективность сетей с коммутацией пакетов по сравнению с сетями с коммутацией каналов (при равной пропускной способности каналов связи) оказывается выше. Такой результат был доказан в 60-е годы как экспериментально, так и аналитически с помощью теории массового обслуживания.

ПРИМЕР

Используем для сравнения эффективности сетей с коммутацией каналов и пакетов еще один пример (рис. 3.15). Два коммутатора объединены каналом связи с пропускной способностью 100 Мбит/с. Пользователи сети подключаются к сети с помощью каналов доступа (access link) с пропускной способностью 10 Мбит/с. Предположим, что все пользователи создают одинаковый пульсирующий трафик со средней скоростью 1 Мбит/с. При этом в течение непродолжительных периодов времени скорость данной предложенной нагрузки возрастает до максимальной скорости канала доступа, то есть до 10 Мбит/с. Такие периоды длятся не более одной секунды. Предположим также, что все пользователи, подключенные к коммутатору 51, передают информацию только пользователям, подключенным к коммутатору 52. Пусть представленная на рисунке сеть является сетью с коммутацией каналов. Поскольку пики пользовательского трафика достигают 10 Мбит/с, каждому из пользователей необходимо установить соединение с пропускной способностью 10 Мбит/с. Таким образом, одновременно через сеть смогут передавать данные только 10 пользователей. Суммарная средняя скорость передачи данных через сеть будет равна только 10 Мбит/с (10 пользователей передают данные со средней скоростью 1 Мбит/с). Следовательно, линия связи между коммутаторами, хотя и имеет общую пропускную способность 100 Мбит/с, используется только на 10 %.

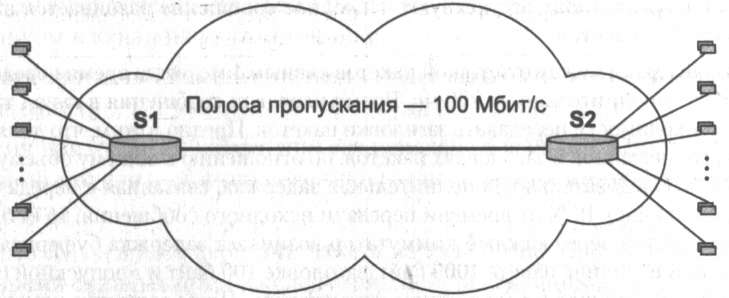

Рис. 3.15. Сравнение эффективности сетей с коммутацией пакетов и каналов

Теперь рассмотрим вариант, когда та же сеть работает на основе техники коммутации пакетов. При средней скорости пользовательских потоков 1 Мбит/с сеть может передавать одновременно до 100/1 - 100 (!) информационных потоков пользователей, полностью расходуя пропускную способность канала между коммутаторами. Однако это справедливо, если емко­сти буферов коммутаторов достаточно для хранения пакетов на периодах перегрузки, когда суммарная скорость потока данных превышает 100 Мбит/с.

Оценим необходимый объем буфера коммутатора S1. За период перегрузки в коммутатор S1 от каждого потока поступит 10 Мбит/с * 1 с = 10 Мбит, а от 100 потоков — 1000 Мбит. Из этих данных за одну секунду коммутатор успеет передать в выходной канал только 100 Мбит. Значит, чтобы ни один пакет не был потерян во время перегрузки сети, общий объем входных буферов коммутатора должен быть не меньше 1000 - 100 - 900 Мбит, или более 100 Мбайт. Сегодняшние коммутаторы обычно имеют меньшие объемы буферов (1-10 Мбайт). Однако не нужно забывать, что вероятность совпадения периодов пиковой нагрузки у всех потоков, поступающих на входы коммутатора, очень мала. Так что даже если коммутатор имеет меньший объем буферной памяти, в подавляющем большинстве случаев он будет справляться с предложенной нагрузкой.

При сравнении сетей с коммутацией каналов и пакетов уместна аналогия с мультипрограммными операционными системами. Каждая отдельная программа в такой системе выполняется дольше, чем в однопрограммной системе, когда программе выделяется все процессорное время, пока она не завершит свое выполнение. Однако общее число программ, выполняемых в единицу времени, в мультипрограммной системе больше, чем в однопрограммной. Аналогично однопрограммной системе, в которой время от времени простаивает процессор или периферийные устройства, в сетях с коммутацией каналов при передаче пульсирующего трафика значительная часть зарезервированной пропускной способности каналов часто не используется.

Неопределенная пропускная способность сети с коммутацией пакетов — это плата за ее общую эффективность при некотором ущемлении интересов отдельных абонентов. Аналогично, в мультипрограммной операционной системе время выполнения приложения предсказать заранее невозможно, так как оно зависит от количества других приложений, с которыми делит процессор данное приложение.

В заключение этого раздела приведем табл. 3.1, в которой сведены свойства обоих видов сетей. На основании этих данных можно аргументировано утверждать, в каких случаях рациональнее использовать сети с коммутацией каналов, а в каких — с коммутацией пакетов.

Таблица 3.1. Сравнение сетей с коммутацией каналов и пакетов

Коммутация каналов	Коммутация пакетов
Необходимо предварительно устанавливать соединение	Отсутствует этап установления соединения (дейтаграммный способ)
Адрес требуется только на этапе установления соединения	Адрес и другая служебная информация передаются с каждым пакетом
Сеть может отказать абоненту в установлении соединения	Сеть всегда готова принять данные от абонента
Гарантированная пропускная способность (полоса пропускания) для взаимодействующих абонентов	Пропускная способность сети для абонентов неизвестна, задержки передачи носят случайный характер
Трафик реального времени передается без задержек	Ресурсы сети используются эффективно при передаче пульсирующего трафика
Высокая надежность передачи	Возможные потери данных из-за переполнения буферов
Нерациональное использование пропускной способности каналов, снижающее общую эффективность сети	Автоматическое динамическое распределение пропускной способности физического канала между абонентами
