Непосредственное взаимодействие клиента и сервера

Теперь, когда мы обсудили основные составляющие почтовой службы, давайте рассмотрим несколько основных схем ее организации. Начнем с простейшего, практически не используемого сейчас варианта, когда отправитель непосредственно взаимодействует с получа­телем. Как показано на рис. 23.1, у каждого пользователя на компьютере устанавливаются почтовые клиент и сервер.

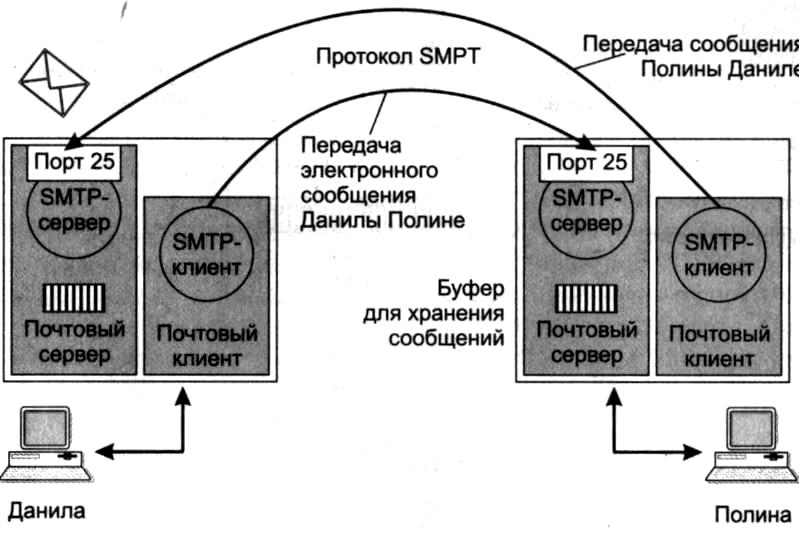

Рис. 23.1. Схема непосредственного взаимодействия клиента и сервера

Данила, используя графический интерфейс своего почтового клиента, вызывает функцию создания сообщения, в результате на экране появляется стандартная незаполненная форма сообщения, в поля которой Данила вписывает свой адрес, адрес Полины и тему письма, а затем набирает текст письма. При этом он может пользоваться не только встроенным в почтовую программу текстовым редактором, но и привлекать для этой цели другие программы, например MS Word. Когда письмо готово, Данила вызывает функцию отправки сообщения, и встроенный SMTP-клиент посылает запрос на установление связи SMTP-серверу на компьютере Полины. В результате устанавливаются SMTP- и TCP-соединения, и сообщение передается через сеть. Почтовый сервер Полины сохраняет письмо в памяти ее компьютера, а почтовый клиент по команде Полины выводит его на экран, при необходимости выполняя преобразование формата. Полина может сохранить, переадресовать или удалить это письмо. Понятно, что в том случае, когда Полина решит направить электронное сообщение Даниле, схема работы почтовой службы будет симметричной.

Схема с выделенным почтовым сервером

Рассмотренная только что простейшая схема почтовой связи кажется работоспособной, однако у нее есть серьезный и очевидный дефект. Мы упоминали, что для обмена сообщениями необходимо, чтобы SMTP-сервер постоянно находился в ожидании запроса от SMTP-клиента. Это означает, что для того чтобы письма, направленные Полине, доходили до нее, ее компьютер должен постоянно находиться в режиме подключения. Понятно, что такое требование для многих пользователей неприемлемо.

Естественным решением этой проблемы является размещение SMTP-сервера на специально выделенном для этой цели компьютере-посреднике. Это должен быть достаточно мощный и надежный компьютер, способный круглосуточно передавать почтовые сообщения от многих отправителей ко многим получателям. Обычно почтовые серверы поддерживаются крупными организациями для своих сотрудников или провайдерами для своих клиентов.

Для каждого домена имен система DNS создает записи типа MX, в которых хранятся DNS-имена почтовых серверов, обслуживающих пользователей, относящихся к этому домену.

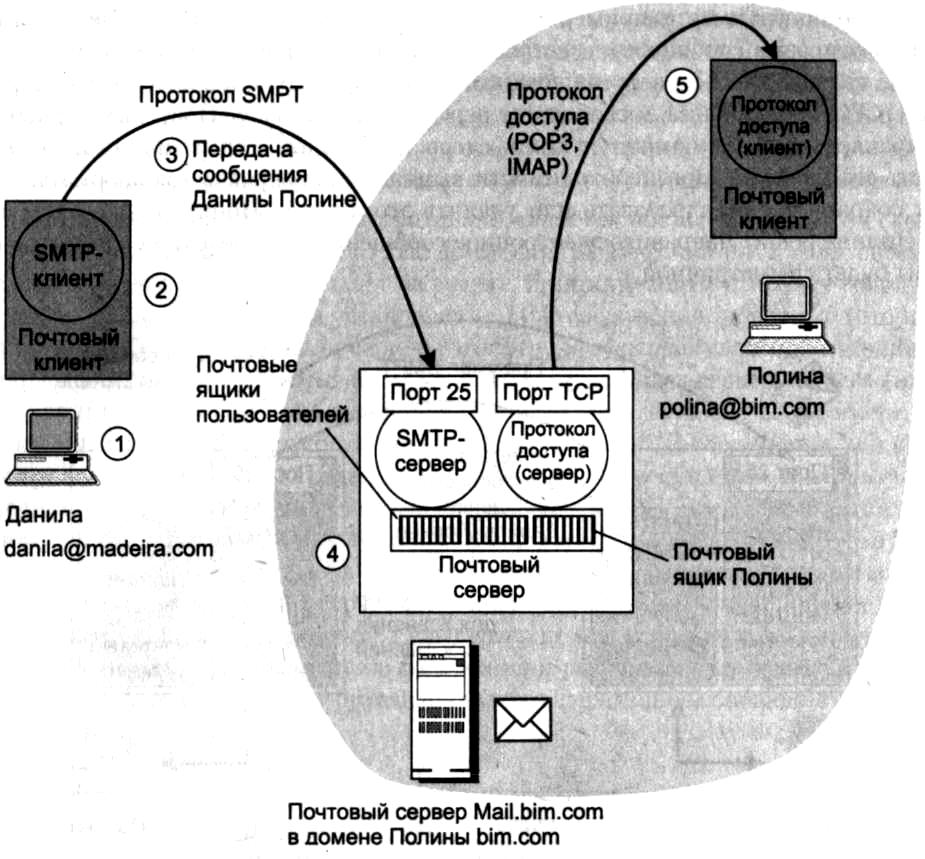

Рис. 23.2. Схема с выделенным почтовым сервером в принимающем домене

На рис. 23.2 представлена схема с выделенным почтовым сервером. Чтобы не усложнять рисунок, мы показали на нем только те компоненты, которые участвуют в передаче сообщения от Данилы к Полине. Для обратного случая схема должна быть симметрично дополнена.

1. Итак, пусть Данила решает послать письмо Полине, для чего он запускает на своем компьютере установленную на нем программу почтового клиента (например, Microsoft Outlook или Mozilla Thunderbird). Он пишет текст сообщения, указывает необходимую сопроводительную информацию, в частности адрес получателя polina@bim.com, и щелкает мышью на значке отправки сообщения. Поскольку готовое сообщение должно быть на­правлено совершенно определенному почтовому серверу, клиент обращается к системе DNS, чтобы определить имя почтового сервера, обслуживающему домен Полины bim. com. Получив от DNS в качестве ответа имя mail.bim.com, SMTP-клиент еще раз обращается к DNS, на этот раз, чтобы узнать IP-адрес почтового сервера mail.bim.com.

2. SMTP-клиент посылает по данному IP-адресу запрос на установление ТСР-соединения через порт 25 (SMTP-сервер).

3. С этого момента начинается диалог между клиентом и сервером по протоколу SMTP, с которым мы уже знакомы. Заметим, что здесь, как и у всех протоколов, ориентиро­ванных на передачу, направление передачи запроса от клиента на установление SMTP-соединения совпадает с направлением передачи сообщения. Если сервер оказывается готовым, то после установления ТСР-соединения сообщение Данилы передается.

4. Письмо сохраняется в буфере почтового сервера, а затем направляется в индивидуальный буфер, отведенный системой для хранения корреспонденции Полины. Такого рода буферы называют почтовыми ящиками. Важно заметить, что помимо Полины у почтового сервера имеется еще много других клиентов, и это усложняет его работу. То есть почтовый сервер должен решать самые разнообразные задачи по организации многопользовательского доступа, включая управление разделяемыми ресурсами и обе­спечение безопасного доступа.

5. В какой-то момент, который принципиально не связан с моментом поступления сообщений на почтовый сервер, Полина, запускает свою почтовую программу и выполняет команду проверки почты. После этой команды почтовый клиент должен запустить протокол доступа к почтовому серверу, однако этим протоколом уже не будет SMTP. Напомним, что протокол SMTP используется тогда, когда необходимо передать данные на сервер, а Полине, напротив, нужно получить их с сервера. Для этого случая были разработаны другие протоколы, обобщенно называемые протоколами доступа к по­чтовому серверу, такие, например, как РОРЗ и IMAP. Оба этих протокола относятся к протоколам, ориентированным на прием данных (протокол РОРЗ ожидает запрос на установление ТСР-соединения через порт 110, a IMAP — через порт 143, на рисунке эти порты обобщенно показаны как порт TCP). В результате работы любого из них письмо Данилы оказывается в памяти компьютера Полины. Заметим, что на этот раз направление запроса от клиента к серверу не совпадает с направлением передачи данных, показанному стрелкой.

Схема с двумя почтовыми серверами-посредниками

Прежде чем мы перейдем к сравнению двух протоколов доступа к почте, давайте посмотрим на еще одну схему организации почтовой службы, наиболее приближенную к реальности (рис. 23.3).

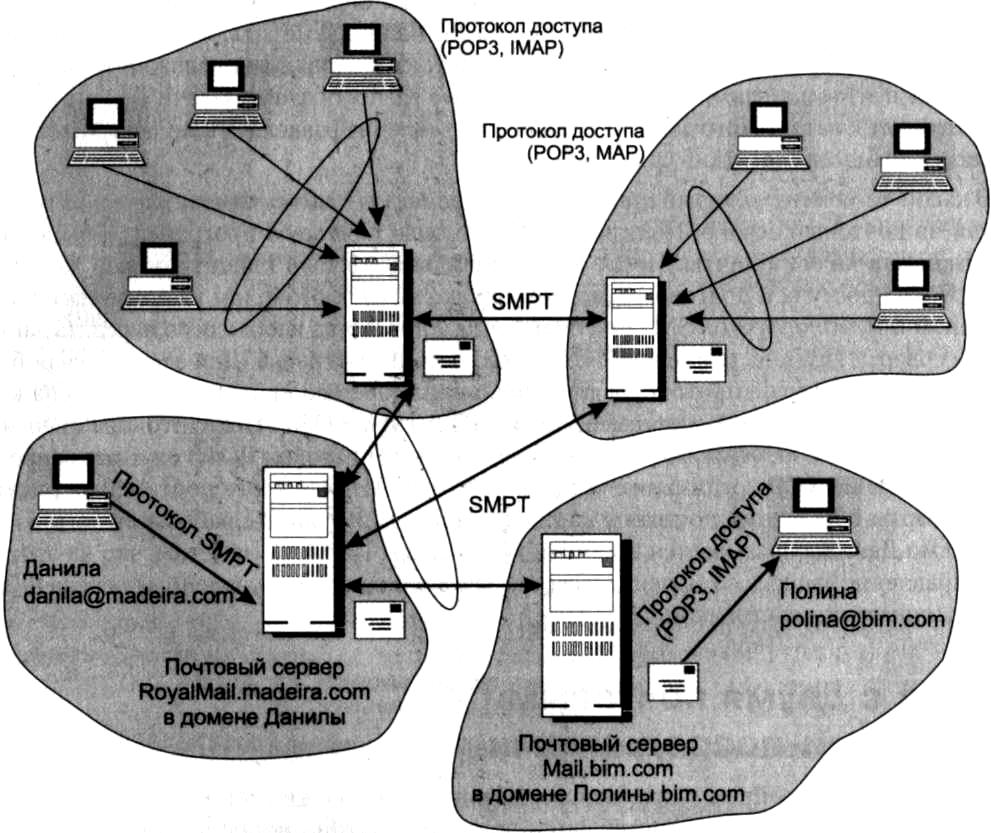

Рис. 23.3. Схема с выделенными почтовыми серверами в каждом домене

Здесь передача сообщений между клиентами почты (на нашем рисунке между отправителем Данилой и получателем Полиной) проходит через два промежуточных почтовых сервера, каждый из которых обслуживает домен своего клиента. На каждом из этих серверов установлены также и клиентские части протокола SMTP. При отправке письма почтовый клиент Данилы передает сообщение по протоколу SMTP почтовому серверу домена, к которому относится Данила — RoyalMail.madeira.com. Это сообщение буферизуется на данном сервере, а затем по протоколу SMTP передается дальше на почтовый сервер домена Полины — mail.bim.com, откуда описанным уже образом по­падает на компьютер Полины.

Возникает вопрос, зачем нужна такая двухступенчатая передача через два почтовых сервера? Прежде всего, для повышения надежности и гибкости процедуры доставки сообщения. Действительно, в схеме с передачей сообщения сразу на сервер получателя почтовый клиент отправителя в случае неисправности почтового сервера должен самостоятельно справляться со сложившейся нештатной ситуацией. Если же посредником в передаче сообщения является другой почтовый сервер, то это позволяет реализовывать разнообразные логические механизмы реакции на отказы на стороне сервера, который к тому же всегда находится в режиме подключения. Например, при невозможности передать письмо почтовому серверу получателя сервер отправляющей стороны может не только рапортовать об этом своему клиенту, но и предпринимать собственные действия — пытаться снова и снова послать письмо, повторяя эти попытки в течение достаточно длительного периода.
