Технология adsl

Технология асимметричного цифрового абонентского окончания (Assymetric Digital Subscriber Line, ADSL) была разработана для обеспечения скоростного доступа в Интернет массовых индивидуальных пользователей, квартиры которых оснащены обычными абонентскими телефонными окончаниями. Появление технологии ADSL можно считать революционным событием для массовых пользователей Интернета, потому что для них оно означало повышение скорости доступа в десятки раз (а то и более) без какого бы то ни было изменения кабельной проводки в квартире и доме.

Для доступа через ADSL, так же как и для аналогового коммутируемого доступа, нужны телефонные абонентские окончания и модемы. Однако принципиальным отличием доступа через ADSL от коммутируемого доступа является то, что ADSL-модемы работают только в пределах абонентского окончания, в то время как коммутируемые модемы используют возможности телефонной сети, устанавливая в ней соединение «из конца в конец», которое проходит через несколько транзитных коммутаторов.

Поэтому если традиционные телефонные модемы (например, V.34, V.90) должны обеспечивать передачу данных на канале с полосой пропускания в 3100 Гц, то ADSL-модемы получают в свое распоряжение полосу порядка 1 МГц — эта величина зависит от длины кабеля, проложенного между помещением пользователя и POP, и сечения проводов этого кабеля.

Схема доступа через ADSL показана на рис. 22.11.

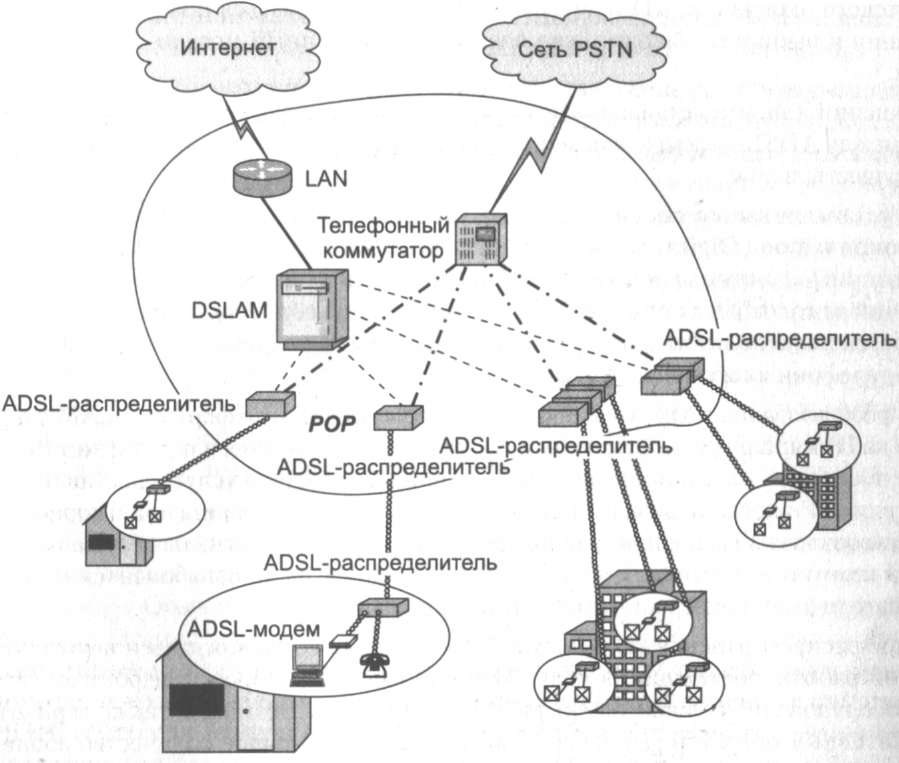

Рис. 22.11. Отличия условий работы ADSL-модемов от обычных модемов

Эта схема близка к общей схеме использования универсального абонентского окончания (см. рис. 22.2) за исключение того, что при доступе через ADSL факт наличия телевизоров у пользователей игнорируется, а доступ для телефонов и компьютеров является совместным.

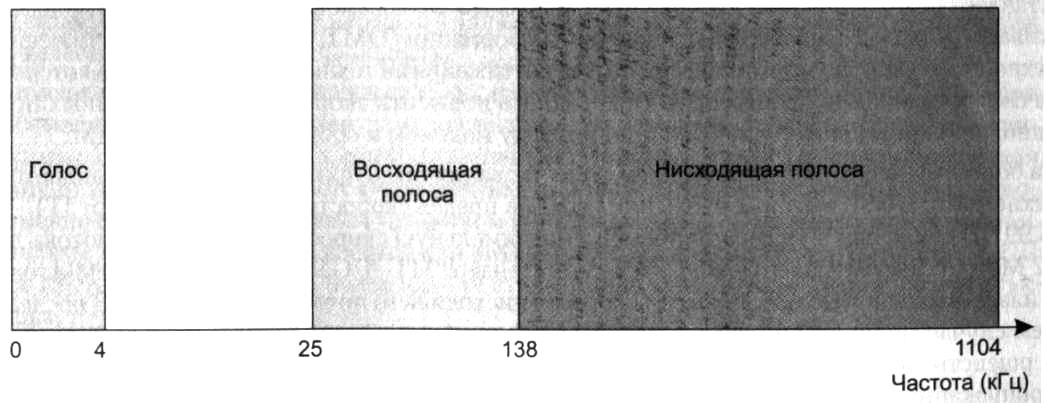

Рис. 22.12. Распределение полосы пропускания абонентского окончания между каналами ADSL

ADSL-модемы, подключаемые к обоим концам короткой линии между абонентом и POP, образуют три канала: высокоскоростной нисходящий канал передачи данных из сети в компьютер, менее скоростной восходящий канал передачи данных из компьютера в сеть и канал телефонной связи, по которому передаются обычные телефонные разговоры. Передача данных в канале от сети к абоненту в стандарте ADSL 1998 года происходит со скоростью от 1,5 до 8 Мбит/с, а в канале от абонента к сети — от 16 Кбит/с до 1 Мбит/с; для телефона оставлена традиционная полоса в 4 кГц (рис. 22.12).

Для асимметрии нисходящей и восходящей скоростей полоса пропускания абонентского окончания делится между каналами также асимметрично. На рис. 22.12 показано распределение полосы между каналами, при этом приведенные значения для восходящей и нисходящей полосы являются максимальными значениями, которые модем в каждом конкретном сеансе может использовать полностью или же частично.

Неопределенность используемых полос частот объясняется тем, модем постоянно тестирует качество сигнала и выбирает только те части выделенного для передачи спектра, в которых соотношение сигнал/шум является приемлемым для устойчивой передачи дискретны данных. Заранее сказать, в каких частях выделенного спектра это соотношение окажете приемлемым, невозможно, так как это зависит от длины абонентского окончания, от cечения провода, от качества витой пары в целом, от помех, которые наводятся на провод абонентского окончания. ADSL-модемы умеют адаптироваться к качеству абонентского окончания и выбирать максимально возможную на данный момент скорость передачи данных.

В помещении клиента устанавливается распределитель, который выполняет разделение частот между ADSL-модемом и обычным аналоговым телефоном, обеспечивая их совместное сосуществование.

В POP устанавливается так называемый мультиплексор доступа к цифровому абонентскому окончанию (Digital Subscriber Line Access Multiplexer, DSLAM). Он принимает компьютерные данные, отделенные распределителями на дальнем конце абонентских окончаний от голосовых сигналов. DSLAM-мультиплексор должен иметь столько ADSL-модемов, сколько пользователей удаленного доступа обслуживает поставщик услуг с помощью телефонных абонентских окончаний.

После преобразования модулированных сигналов в дискретную форму DSLAM отправляет данные на IP-маршрутизатор, который также обычно находится в помещении POP. Далее данные поступают в магистраль передачи данных поставщика услуг и доставляются в со­ответствии с IP-адресами назначения на публичный сайт Интернета или в корпоративную сеть пользователя. Отделенные распределителем голосовые сигналы передаются на телефонный коммутатор, который обрабатывает их так, как если бы абонентское окончание пользователя было непосредственно к нему подключено.

Широкое распространение технологий ADSL должно сопровождаться некоторой перестройкой работы поставщиков услуг Интернета и операторов телефонных сетей, так как их оборудование должно теперь работать совместно. Возможен также вариант, когда альтернативный оператор связи берет оптом в аренду большое количество абонентских окончаний у традиционного местного оператора или же арендует некоторое количество модемов в DSLAM.

Стандарт G.992.1 описывает работу трансиверов ADSL-модемов. Технология ADSL поддер­живает несколько вариантов кодирования информации (DMT, САР и 2B1Q). Достижения технологий xDSL во многом определяются достижениями техники кодирования, в которой за счет применения процессоров DSP удалось повысить скорость передачи данных при одновременном увеличении расстояния между модемом и оборудованием DSLAM. За более чем десятилетнюю историю существования было принято несколько стандартов технологии ADSL, которые повысили верхний предел скорости доступа. Стандарт ITU-T G.991.2, принятый в 1999 году, повысил максимальную скорость нисходящего потока до 12 Мбит/с, а восходящего — до 1,3 Мбит/с, стандарт ITU-T G.991.5, принятый в 2003 году и известный как ADSL2+, повысил скорость нисходящего потока до 24 Мбит/с. В послед­нем случае такой резкий скачок верхнего предела скорости произошел как за счет усовершенствований в технике кодирования, так и за счет расширения используемой полосы пропускания абонентского окончания до 2,2 МГц.

В 2006 году был принят стандарт ITU-T G.992.3, известный под названием VDSL2 (Very high-speed DSL2 — сверхскоростное цифровое абонентское окончание 2). Этот стандарт позволяет достигать скорости нисходящего потока до 250 Мбит/с, но только на достаточно коротких расстояниях от абонента до точки присутствия оператора, в том же случае, когда это расстояние увеличивается до 1,5 км, скорость передачи данных падает до скорости стандарта ADSL2+.

Нужно подчеркнуть, что новые высокоскоростные стандарты рассчитаны в первую очередь на высококачественные телефонные абонентские окончания; в тех же случаях, когда качество проводки низкое, а расстояние до АТС — значительное, на существенное повышение скорости при применении модема нового стандарта рассчитывать не приходится.

Высокие скорости ADSL-модемов порождают для поставщиков услуг новую проблему, а именно проблему дефицита пропускной способности. Действительно, если каждый абонент доступа через ADSL будет загружать данные из Интернета с максимальной скоростью, например 1 Мбит/с, то при 100 абонентах поставщику услуг потребовался бы канал с пропускной способностью 100 Мбит/с, то есть Fast Ethernet, а если разрешить пользователям работать со скоростью 6 Мбит/с, то уже нужен канал ATM 622 Мбит/с или Gigabit Ethernet. Для обеспечения необходимой скорости многие устройства DSLAM име­ют встроенный коммутатор ATM или Gigabit Ethernet. Технология ATM привлекает разработчиков DSLAM не только своей высокой скоростью, но и тем, что она ориентирована на соединение. При применении сети ATM на канальном уровне компьютер пользователя перед передачей данных должен обязательно установить соединение с сетью поставщика услуг. Это дает возможность контролировать доступ пользователей и учитывать время использования и объем переданных данных, если при оплате за услугу эти параметры учитываются.

Технология SDSL позволяет на одной паре абонентского окончания организовать два симметричных канала передачи данных. Канал тональной частоты в этом случае не предусматривается. Обычно скорости каналов в восходящем и нисходящем направлениях составляют по 2 Мбит/с, но как и у технологии ADSL, эта скорость зависит от качества линии и расстояния до оборудования DSLAM. Технология SDSL разработана в расчете на небольшие офисы, локальные сети которых содержат собственные источники информации, например веб-сайты или серверы баз данных. Поэтому характер трафика здесь ожидается скорее симметричный, так как доступ через SDSL потребуется не только к внешним сетям из локальных сетей, но и к таким источникам информации извне. В технологии SDSL используется также голосовая часть спектрального диапазона, поэтому при работе SDSL- модема нельзя параллельно с передачей данных разговаривать по обычному телефону, как это делается при работе ADSL-модема.

Широкое применение доступа через xDSL наносит еще один удар технологии ISDN. При применении этого типа абонентских окончаний пользователь получает еще и интегрированное обслуживание двух сетей: телефонной и компьютерной. Но для пользователя наличие двух сетей оказывается незаметным, для него только ясно, что он может одновременно пользоваться обычным телефоном и подключенным к Интернету компьютером. Скорость же компьютерного доступа при этом превосходит возможности интерфейса PRI сети ISDN при существенно более низкой стоимости, определяемой низкой стоимостью инфраструктуры IP-сетей.
