Схемы удаленного доступа
Рисунок 22.1 иллюстрирует разнообразный и пестрый мир удаленного доступа.

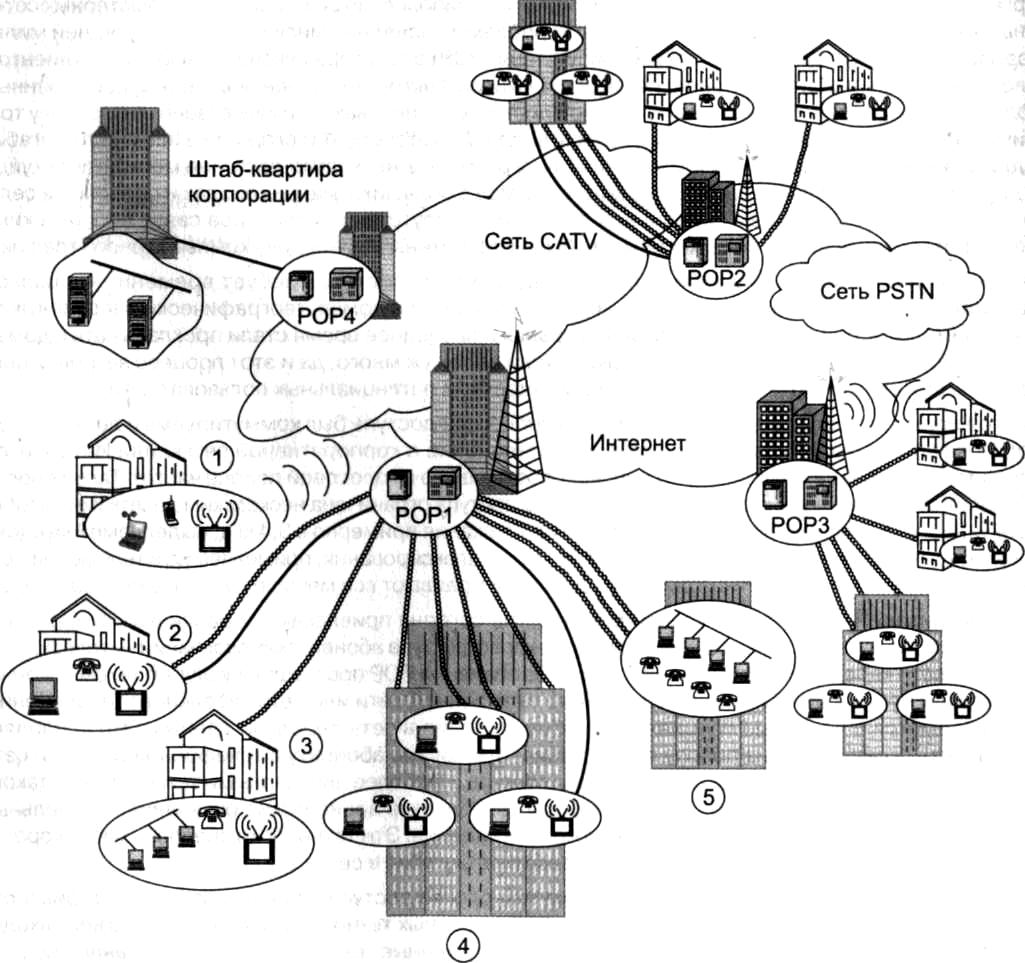

Рис. 22.1. Клиенты удаленного доступа
Мы видим здесь клиентов различных типов, отличающихся используемым оборудованием и требованиями к параметрам доступа. Кроме того, помещения клиентов могут быть соединены с ближайшей точкой доступа оператора связи (то есть с ближайшим центральным офисом, если пользоваться терминологией операторов телефонной сети) различными способами: с помощью аналогового или цифрового окончания телефонной сети, телевизионного кабеля, беспроводной связи. Наконец, сам оператор связи может иметь различную специализацию, то есть быть либо поставщиком телефонных услуг, либо поставщиком услуг Интернета, либо оператором кабельного телевидения или же быть универсальным оператором, предоставляющим весь спектр услуг и обладающим собственными сетями всех типов.
Типы клиентов и абонентских окончаний
Рассмотрим каждый элемент схемы доступа, показанный на рис. 22.1, более подробно.
Клиенты 1 и 2 являются наиболее типичными пользователями, так как каждый из них имеет только один компьютер, которому необходимо обеспечить доступ к удаленной компьютерной сети. Помимо компьютера эти клиенты пользуются телефоном и телевизором, поэтому абонентские окончания этих устройств можно использовать для организации доступа компьютера к сети передачи данных.
Клиент 2 пользуется двумя кабельными абонентскими окончаниями, традиционным аналоговым телефонным на основе витой пары и коаксиальным телевизионным кабелем кабельного телевидения. Эти абонентские окончания обладают существенно разными характеристиками. Так, витая пара при расстоянии 1-2 км между помещением клиента и POP поставщика услуг обычно имеет полосу пропускания порядка нескольких мегагерц, в то время как коаксиальный кабель обеспечивает полосу пропускания в несколько десятков мегагерц.
У клиента 1 отсутствуют проводные абонентские окончания, так как он пользуется мобильным телефоном, кроме того, он не является клиентом кабельного телевидения, принимая телевизионный сигнал только по воздуху.
Таким образом, для организации удаленного доступа для клиента 2 поставщик услуг может использовать либо существующее телефонное абонентское окончание, либо телевизионный кабель. Для клиента 1 такой возможности нет, поэтому поставщик услуг должен предоставить ему беспроводную связь или же проложить новый кабель между его домом и ближайшей точкой присутствия.
Отличительной особенностью клиентов 1 и 2 является несимметричный характер трафика, так как домашние пользователи в основном загружают информацию на свой компьютер в процессе путешествий по Интернету. Ответом на такие потребности являются асимметричные технологии, такие как ADSL.
Клиент 3 отличается от двух предыдущих тем, что имеет несколько компьютеров, объединенных в локальную сеть. Таким клиентом может быть как частное лицо, так и небольшой офис. Удаленный доступ для локальной сети отличается повышенными требованиями к пропускной способности. Кроме того, трафик может иметь симметричный характер, если домашняя сеть включает сервер, поставляющий информацию пользователям Интернета или сотрудникам других офисов предприятия. Так как клиент 3 не имеет кабельного окончания сети CATV (cable TV), то ему можно обеспечить доступ только по телефонному окончанию. Клиент 3 может организовать свою IP-сеть различными способами. Он может попросить у поставщика услуг пул IP-адресов, так чтобы каждый его компьютер имел отдельный публичный постоянный IP-адрес. Это наиболее гибкий вариант для клиента, так как в этом случае каждый его компьютер может быть полноправным узлом Интернета и исполнять роль не только клиентской машины, но и сервера с зарегистрированным доменным именем. Очевидно, что в этом случае локальная сеть клиента должна иметь пограничный маршрутизатор, через который осуществлять связь с сетью поставщика услуг. Другой вариант организации IP-сети может быть основан на использовании техники NAT, описанной в главе 18.
Клиенты 4 являются жителями многоквартирного дома, который соединен с POP многочисленными витыми парами телефонных абонентских окончаний (по одной для каждой квартиры), а также кабелем CATV. Использование одного кабеля CATV для большого количества клиентов порождает дополнительные проблемы при организации доступа, так как кабель в этом случае является разделяемой средой. Применение телефонных абонентских окончаний для удаленного доступа жителей многоквартирного дома ничем не отличается от подключения отдельного абонента (клиента 2). И хотя большая часть жильцов дома использует обычные аналоговые телефонные окончания, жильцы нескольких квартир — абоненты сети ISDN, окончания которой являются цифровыми (при том, что они, так же как и аналоговые телефонные окончания, работают на витой паре). Хотя сеть ISDN была разработана как универсальная, то есть предоставляющая наряду с сервисами телефонии и сервисы передачи данных, на практике она используется как обычная телефонная сеть.
Клиенты 5 также являются жильцами многоквартирного дома, но в этом доме поставщик услуг развернул локальную сеть. К этой локальной сети подключаются компьютеры тех жильцов дома, которые решили стать абонентами данного поставщика услуг. Такой вариант эффективен для поставщика услуг при достаточно большом количестве абонентов в доме. Локальная сеть многоквартирного дома требует более высоких скоростей доступа, чем отдельные компьютеры или домашние сети индивидуальных клиентов, поэтому поставщик услуг должен использовать абонентское окончание с широкой полосой пропускания — для этой цели может быть применен существующий кабель CATV, специально проложенный коаксиальный кабель Ethernet или также заново проложенный оптический кабель. Поставщик услуг удаленного доступа может обслуживать клиентов всех типов или же специализироваться на каком-то определенном типе клиентов, например жителях частных или многоквартирных домов, работниках небольших офисов. Универсальный поставщик услуг доступа должен поддерживать любые варианты организации «последней мили», что усложняет его оборудование и применяемые технологии доступа.
В любом случае, для передачи данных по какому-либо абонентскому окончанию поставщик услуг должен обеспечить передачу через это окончание компьютерных данных и совместить эту передачу с передачей информации, для которой это окончание было спроектировано, например с аналоговой телефонной информацией или с сигналом кабельного телевидения. Затем на основе этих средств физического уровня поставщик услуг должен предоставить клиенту тот или иной вариант сервиса доступа.
Еще одной проблемой, которую должен решить оператор, является организация доступа клиентов, которые физически подключены к абонентским окончаниям других поставщиков услуг связи. Так, пусть на рисунке РОР1 и РОР2 принадлежат поставщику А, а РОРЗ — поставщику В. Для того чтобы поставщик А мог предоставлять услуги доступа к сети передачи данных клиентам, подключенным к РОРЗ, у него должно быть заключено соответствующее соглашение с поставщиком В. Это соглашение может регламентировать различные способы взаимодействия поставщиков услуг, которые мы уже обсуждали в главе 5. Например, поставщик услуг А может арендовать у поставщика услуг В те абонентские окончания, которыми пользуются его клиенты, с тем чтобы затем передавать получаемые по ним данные в свою сеть и направлять их далее в соответствии с потребностями клиентов. В другом случае абонентские окончания могут оставаться в распоряжении поставщика услуг В, который должен отделять поступающие компьютерные данные от телефонной или телевизионной информации и направлять в сеть поставщика услуг А. Очевидно, что между сетями передачи данных поставщиков услуг A и В должно поддерживаться взаимодействие.
Наиболее простой вариант доступа в Интернет предоставляет клиенту незащищенное соединение с серверами корпоративной сети, однако такое соединение грозит плохими последствиями. Во-первых, конфиденциальные данные, передаваемые по Интернету, могут быть перехвачены или искажены. Во-вторых, при таком способе администратору корпоративной сети трудно ограничить доступ к своей сети несанкционированных пользователей, так как IP-адреса легальных пользователей (сотрудников предприятия) заранее неизвестны. Поэтому предприятия предпочитают безопасный доступ, основанный на технологии защищенного канала. Эта технология рассматривается в главе 24.
