Инжиниринг трафика в mpls
Технология MPLS поддерживает технику инжиниринга трафика, описанную в главе 7. В этом случае используются модифицированные протоколы сигнализации и маршрутизации, имеющие приставку ТЕ (Traffic Engineering — инжиниринг трафика). В целом такой вариант MPLS получил название MPLS ТЕ.
В технологии MPLS ТЕ пути LSP называют ТЕ-туннелями. ТЕ-туннели не прокладываются распределенным способом вдоль путей, находимых обычными протоколами маршрутизации независимо в каждом отдельном устройстве LSR. Вместо этого ТЕ-туннели прокладываются в соответствии с техникой маршрутизации от источника, когда централизованно задаются промежуточные узлы маршрута. В этом отношении ТЕ-туннели подобны PVC-каналам в технологиях ATM и Frame Relay. Инициатором задания маршрута для ТЕ-туннеля выступает начальный узел туннеля, а рассчитываться такой маршрут может как этим же начальным узлом, так и внешней по отношению к сети программной системой или администратором. MPLS ТЕ поддерживает туннели двух типов:
□ строгий ТЕ-туннель определяет все промежуточные узлы между двумя пограничными устройствами;
□ свободный ТЕ-туннель определяет только часть промежуточных узлов от одного пограничного устройства до другого, а остальные промежуточные узлы выбираются устройством LSR самостоятельно.
На рис. 20.14 показаны оба типа туннелей.

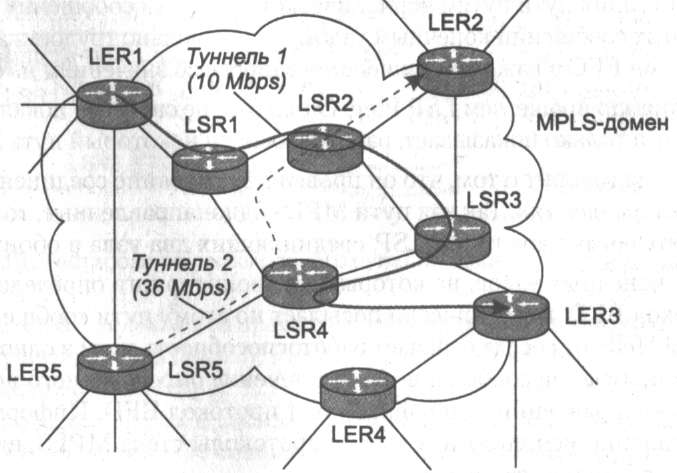

Рис. 20.14. Два типа ТЕ-туннелей в технологии MPLS
Туннель 1 является примером строгого туннеля, при его задании внешняя система (или администратор сети) указала как начальный и конечный узлы туннеля, так и все промежуточные узлы, то есть последовательность IP-адресов для устройств LER1, LSR1, LSR2, LSR3, LER3. Таким образом, внешняя система решила задачу инжиниринга трафика, выбрав путь с достаточной неиспользуемой пропускной способностью. При установлении туннеля 1 задается не только последовательность LSR, но и требуемая пропускная способность пути. Несмотря на то что выбор пути происходит в автономном режиме, все устройства сети вдоль туннеля 1 проверяют, действительно ли они обладают запрошенной неиспользуемой пропускной способностью, и только в случае положительного ответа туннель прокладывается.
При прокладке туннеля 2 (свободного) администратор задает только начальный и конечный узлы туннеля, то есть устройства LER5 и LER2. Промежуточные устройства LSR4 и LSR2 находятся автоматически начальным узлом туннеля 2, то есть устройством LER5, а затем с помощью сигнального протокола устройство LER5 сообщает этим и конечному устройствам о необходимости прокладки туннеля.
Независимо от типа туннеля он всегда обладает таким параметром, как резервируемая пропускная способность. В нашем примере туннель 1 резервирует для трафика 10 Мбит/с, а туннель 2 — 36 Мбит/с. Эти значения определяются администратором, и технология MPLS ТЕ никак не влияет на их выбор, она только реализует запрошенное резервирование. Чаще всего администратор оценивает резервируемую для туннеля пропускную способность на основании измерений трафика в сети, тенденций изменения трафика, а также собственной интуиции. Некоторые реализации MPLS ТЕ позволяют затем автоматически корректировать величину зарезервированной пропускной способности на основании автоматических измерений реальной интенсивности трафика, проходящего через туннель.
Однако сама по себе прокладка в MPLS-сети ТЕ-туннеля еще не означает передачи по нему трафика. Она означает только то, что в сети действительно существует возможность передачи трафика по туннелю со средней скоростью, не превышающей зарезервированное значение. Для того чтобы данные были переданы по туннелю, администратору предстоит еще одна ручная процедура — задание для начального устройства туннеля условий, определяющих, какие именно пакеты должны передаваться по туннелю. Условия могут быть чрезвычайно разнообразными, так, в качестве признаков агрегированного потока, который должен передаваться по туннелю, могут выступать все традиционные признаки: IP-адрес назначения и источника, тип протокола, номера TCP- и UDP-портов, номер интерфейса входящего трафика, значения приоритета в протоколах DSCP и IP и т. д.
Таким образом, устройство LER должно сначала провести классификацию трафика, затем выполнить профилирование, удостоверившись, что средняя скорость потока не превышает зарезервированную, и наконец, начать маркировать пакеты, используя начальную метку ТЕ-туннеля, чтобы передавать трафик через сеть с помощью техники MPLS. 8 этом случае расчеты, выполненные на этапе выбора пути для туннеля, дадут нужный результат — баланс ресурсов сети при соблюдении средней скорости для каждого потока.
Однако мы еще не рассмотрели специфический набор протоколов, которые устройства LER и LSR сети используют для прокладки свободных туннелей или проверки работоспособности созданных администратором строгих туннелей.
Для выбора и проверки путей через туннели в технологи MPLS ТЕ используются расширения протоколов маршрутизации, работающих на основе алгоритма состояния связей. Сегодня такие расширения стандартизованы для протоколов OSPF и IS-IS. Для решения задачи ТЕ в протоколы OSPF и IS-IS включены новые типы объявлений, обеспечивающие распространение по сети информации о номинальной и незарезервированной (доступной для ТЕ-потоков) величинах пропускной способности каждой связи. Таким образом, ребра результирующего графа сети, создаваемого в топологической базе каждого устройства LER или LSR, маркируются этими двумя дополнительными параметрами. Располагая таким графом, а также параметрами потоков, для которых нужно определить ТЕ-пути, устройство LER может найти рациональное решение, удовлетворяющее одному из сформулированных в главе 7 ограничений на использование ресурсов сети. Чаще всего решение ищется по наиболее простому критерию, который состоит в минимизации максимального значения коэффициента использования вдоль выбранного пути, то есть критерием оптимизации пути является значение min (mах Ki) для всех возможных путей.
В общем случае администратору необходимо проложить несколько туннелей для различных агрегированных потоков. С целью упрощения задачи оптимизации выбор путей для этих туннелей обычно осуществляется по очереди, причем администратор определяет очередность на основе своей интуиции. Очевидно, что поиск ТЕ-путей по очереди снижает качество решения — при одновременном рассмотрении всех потоков в принципе можно было бы добиваться более рациональной загрузки ресурсов.
ПРИМЕР
В примере, показанном на рис. 20.15, ограничением является максимально допустимое значение коэффициента использования ресурсов, равное 0,65.

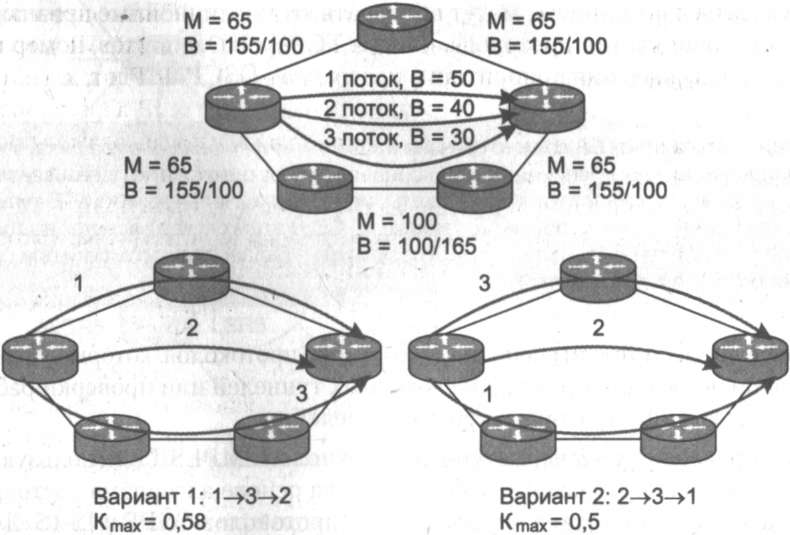

Рис. 20.15. Зависимость качества решения задачи ТЕ от очередности выбора туннелей
В варианте 1 решение было найдено при очередности рассмотрения потоков 1, 2, 3. Для первого потока был выбран путь А-В-С, так как в этом случае он, с одной стороны, удовлетворяет ограничению (все ресурсы вдоль пути — каналы А-В, А-С и соответствующие интерфейсы маршрутизаторов оказываются загруженными на 50/155 - 0,32), а с другой — обладает минимальной метрикой (65 + 65 - - 130). Для второго потока также был выбран путь А-В-С, так как и в этом случае ограничение удовлетворяется — результирующий коэффициент использования оказывается равным 50 + 40/155 - 0,58. Третий поток направляется по пути A-D-E-C и загружает ресурсы каналов A-D, D-E и Е-С на 0,3. Решение 1 можно назвать удовлетворительным, так как коэффициент использования любого ресурса в сети не превышает 0,58.
Однако существует лучший способ, представленный в варианте 2. Здесь потоки 2 и 3 были направлены по верхнему пути А-В-С, а поток 1 — по нижнему пути A-D-E-C. Ресурсы верхнего пути оказываются загруженными на 0,45, а нижнего — на 0,5, то есть налицо более равномерная загрузка ресурсов, а максимальный коэффициент использования всех ресурсов сети не превышает 0,5. Этот вариант может быть получен при одновременном рассмотрении всех трех потоков с учетом ограничения min (max Ki) или же при рассмотрении потоков по очереди в последовательности 2,3,1.
Несмотря на не оптимальность качества решения, в производимом сегодня оборудовании применяется вариант технологии MPLS ТЕ с последовательным рассмотрением потоков. Он проще в реализации и ближе к стандартным для протоколов OSPF и IS-IS процедурам нахождения кратчайшего пути для одной сети назначения (в отсутствие ограничений найденное решение для набора кратчайших путей не зависит от последовательности учета сетей, для которых производился поиск). Кроме того, при изменении ситуации — появлении новых потоков или изменении интенсивности существующих — найти путь удается только для одного потока.
Возможен также подход, в котором внешняя по отношению к сети вычислительная система, работающая в автономном режиме, определяет оптимальное решение для набора потоков. Это может быть достаточно сложная система, которая включает подсистему имитационного моделирования, способную учесть не только средние интенсивности потоков, но и их пульсации и оценить не только загрузку ресурсов, но и результирующие параметры QoS — задержки, потери и т. п. После нахождения оптимального решения его можно модифицировать уже в оперативном режиме поочередного поиска путей.
В технологии MPLS ТЕ информация о найденном рациональном пути используется полностью, то есть запоминаются IP-адреса источника, всех транзитных маршрутизаторов и конечного узла. Поэтому достаточно, чтобы поиском путей занимались только пограничные устройства сети (LER), а промежуточные устройства (LSR) лишь поставляли им информацию о текущем состоянии резервирования пропускной способности каналов.
После нахождения пути независимо от того, найден он был устройством LER или администратором, его необходимо зафиксировать. Для этого в MPLS ТЕ используется расширение уже рассмотренного нами протокола резервирования ресурсов (RSVP), который часто в этом случае называют протоколом RSVP ТЕ. Сообщения RSVP ТЕ передаются от одного устройства LSR другому в соответствии с данными о найденных IP-адресах маршрута. При установлении нового пути в сигнальном сообщении наряду с последовательностью адресов пути указывается также и резервируемая пропускная способность. Каждое устройство LSR, получив такое сообщение, вычитает запрашиваемую пропускную способность из пула свободной пропускной способности соответствующего интерфейса, а затем объявляет остаток в сообщениях протокола маршрутизации, например CSPF.
В заключение рассмотрим вопрос отношения технологий MPLS ТЕ и QoS. Как видно из описания, основной целью MPLS ТЕ является использование возможностей MPLS для достижения внутренней цели поставщика услуг, а именно сбалансированной загрузки всех ресурсов своей сети. Однако при этом также создается основа для предоставления транспортных услуг с гарантированными параметрами QoS, так как трафик по ТЕ-туннелям передается при соблюдении некоторого максимального уровня коэффициента использования ресурсов. Как мы знаем из материала главы 7, коэффициент использования ресурсов оказывает решающее влияние на процесс образования очереди, так что потоки, передаваемые по ТЕ-туннелям, передаются с некоторым гарантированным уровнем QoS.
Для того чтобы обеспечить разные параметры QoS для разных классов трафика, поставщику услуг необходимо для каждого класса трафика установить в сети отдельную систему туннелей. При этом для чувствительного к задержкам класса трафика требуется выполнить резервирование таким образом, чтобы максимальный коэффициент использования ресурсов туннеля находился в диапазоне 0,2-0,3, иначе задержки пакетов и их вариации выйдут за допустимые пределы.
