Маршрутизаторы Функции маршрутизаторов

Основная функция маршрутизатора — чтение заголовков пакетов сетевых протоколов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet) и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номера сети и узла.

Функции маршрутизатора могут быть разбиты на три группы в соответствии с уровнями модели OSI (рис. 18.27).

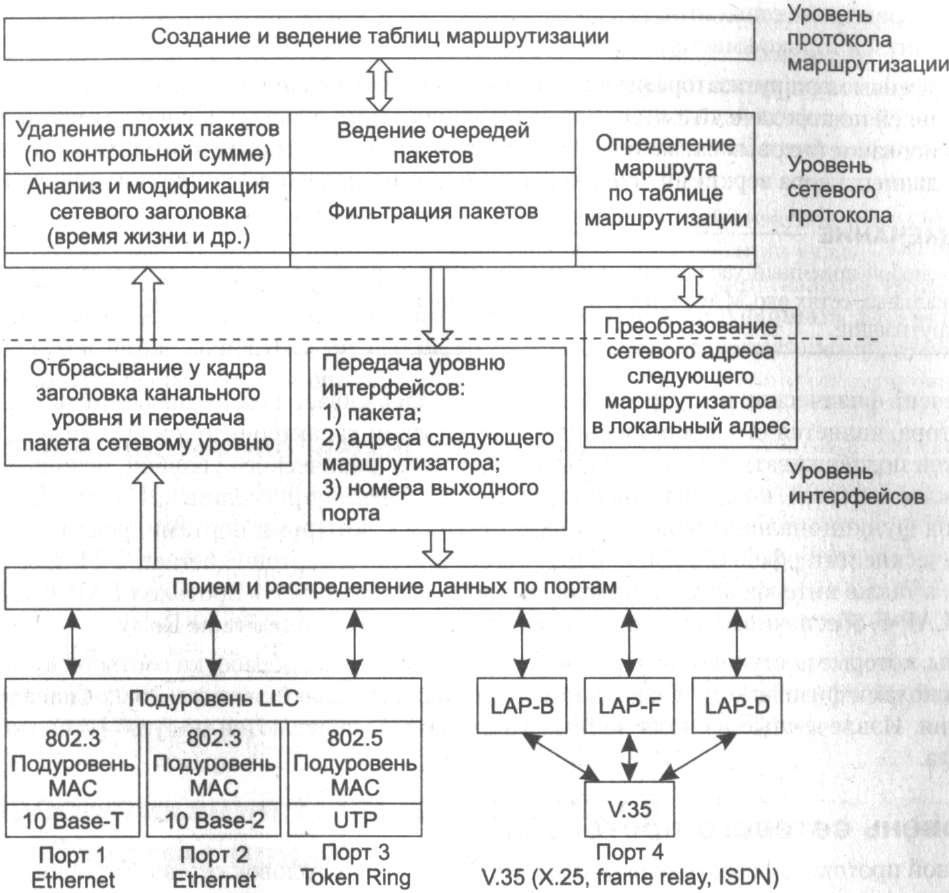

Рис. 18.27. Функциональная модель маршрутизатора

Уровень интерфейсов

На нижнем уровне маршрутизатор, как и любое устройство, подключенное к сети, обеспечивает физический интерфейс со средой передачи, включая согласование уровней электрических сигналов, линейное и логическое кодирование, оснащение определенным типом разъема. В разных моделях маршрутизаторов часто предусматриваются различные наборы физических интерфейсов, представляющих собой комбинацию портов для подсоединения локальных и глобальных сетей. С каждым интерфейсом для подключения локальной сети неразрывно связан определенный протокол канального уровня, например семейства Ethernet, Token Ring, FDDI. Интерфейсы для присоединения к глобальным сетям чаще всего определяют только некоторый стандарт физического уровня, поверх которого в маршрутизаторе могут работать различные протоколы канального уровня. Например, глобальный порт может поддерживать интерфейс V.35, поверх которого могут работать различные протоколы канального уровня: РРР (передает трафик протокола IP и других сетевых протоколов), LAP-B (используемый в сетях Х.25), LAP-F (используемый в сетях Frame Relay), LAP-D (используемый в сетях ISDN), ATM. Разница между интерфейсами локальных и глобальных сетей объясняется тем, что технологии локальных сетей определяют стандарты как физического, так и канального уровней, которые могут применяться только вместе.

Интерфейсы маршрутизатора выполняют полный набор функций физического и канального уровней по передаче кадра, включая получение доступа к среде (если это необходимо), формирование битовых сигналов, прием кадра, подсчет его контрольной суммы и передачу поля данных кадра верхнему уровню при корректном значении контрольной суммы.

ПРИМЕЧАНИЕ

Как и любой конечный узел, каждый порт маршрутизатора имеет собственный аппаратный адрес (в локальных сетях это МАС-адрес), по которому другие узлы направляют ему кадры, требующие маршрутизации.

Перечень физических интерфейсов, которые поддерживает та или иная модель маршрутизатора, является его важнейшей потребительской характеристикой. Маршрутизатор должен поддерживать все протоколы канального и физического уровней, используемые в каждой из сетей, к которым он будет непосредственно присоединен. На рис. 18.27 показана функциональная модель маршрутизатора с четырьмя портами, реализующими физические интерфейсы 10Base-T и 10Base-2 для двух портов Ethernet, UTP для Token Ring, а также интерфейс V.35, поверх которого может работать протокол LAP-B, LAP-D или LAP-F, обеспечивая подключение к сетям Х.25, ISDN или Frame Relay. Кадры, которые поступают на порты маршрутизатора, после обработки соответствующими протоколами физического и канального уровней освобождаются от заголовков канального уровня. Извлеченные из поля данных кадра пакеты передаются модулю сетевого про­токола.
