Протокол mospf
Протокол MOSPF (Multicast extensions to OSPF — расширения протокола OSPF для группового вещания), описанный в спецификации RFC 1584, опирается на обычные механизмы OSPF для поддержки группового вещания. MOSPF-маршрутизаторы добавляют к информации о состоянии связей, распространяемой по протоколу OSPF, данные о членстве в группах узлов в непосредственно присоединенных сетях. Эти данные рассылаются по сети в дополнительном сообщении о членстве в группе (group membership). В результате помимо топологии связей, MOSPF-маршрутизаторам становится известно о наличии членов каждой из групп в каждой подсети области. На основании этой информации маршрутизатор находит дерево кратчайших путей для каждой группы. Это позволяет распространять групповые пакеты не широковещательно, а по кратчайшим путям от источника до подсетей, в которых есть активные члены группы.
Для получения данных о том, в какие группы входят конечные узлы в связанных с ним подсетях, MOSPF-маршрутизатор использует запросы и ответы протокола IGMP. При каждом подключении узла к группе или исключении узла из группы маршрутизатор рассылает по сети новое сообщение о членстве в группе, так что можно считать, что протокол MOSPF задействует механизм явных уведомлений об изменении состава групп и поэтому относится к группе протоколов разряженного режима. Кроме того, известные положительные свойства протокола OSPF — устойчивое поведение при изменениях топологии сети, меньшие объемы служебного трафика по сравнению с протоколом RIP, а также возможность деления сети на области — полностью наследуются протоколом MOSPF, что делает его весьма привлекательным для применения в больших сетях.
Протокол pim-sm
Протокол PIM-SM является одной из двух версий протокола PIM (Protocol Independent Multicast — независимое от протокола групповое вещание), описываемого в спецификации RFC 2362:
□ версии плотного режима PIM-DM (Protocol Independent Multicast — Dense Mode);
□ версии разряженного режима PIM-SM (Protocol Independent Multicast — Sparse Mode).
Эти версии существенно отличаются друг от друга способом построения и использования покрывающего дерева, но у них есть и одно общее свойство. Оно вынесено в название каждого из этих протоколов и означает независимость данного протокола от конкретных протоколов маршрутизации. Если DVMPR использует в своей работе механизмы RIP, а протокол MOSPF является расширением протокола OSPF, то протокол PIM может работать совместно с любым протоколом маршрутизации. Протокол PIM задействует готовые таблицы маршрутизации для продвижения групповых пакетов и служебных сообщений и для него не имеет значения, с помощью какого протокола маршрутизаторы строят эти таблицы.
Протокол PIM-DM похож на протокол DVMPR. Он, также являясь протоколом плотного режима, строит для доставки групповых пакетов деревья с вершиной в источнике, используя для этого проверки продвижения по реверсивному пути и технику широковещания и усечения. Основное отличие состоит в том, что PIM-DM применяет готовую таблицу маршрутизации, а не строит ее сам, как это делает DVMPR.
Главной особенностью протокола PIM-SM является то, что он рассчитан на работу в разряженном режиме, то есть он посылает групповые пакеты только по явному запросу получателя. Для доставки данных каждой конкретной группе получателей протокол PIM-SM строит одно разделяемое дерево, общее для всех источников этой группы (рис. 18.16).

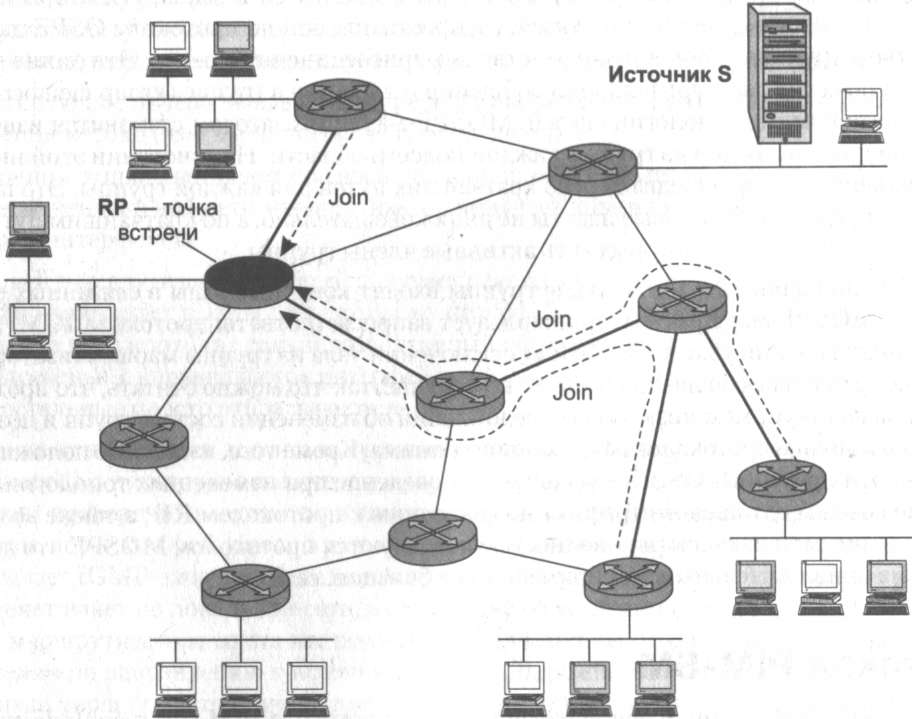

Рис. 18.16. Разделяемое дерево протокола PIM-SM
Вершина разделяемого дерева не может располагаться в источнике, так как источников может быть несколько. В качестве вершины разделяемого дерева используется спещм ально выделенный для этой цели маршрутизатор, выполняющий функции точки встречи (RP). Все маршрутизаторы в пределах домена PIM-SM должны обладать согласованной информацией о расположении точки встречи. Различные группы могут иметь как одну и ту же, так и разные точки встречи.
Самым распространенным и возможно самым простым способом конфигурирования локальных (в пределах одного домена PIM-SM) точек встречи является назначение их статически среди множества маршрутизаторов данного домена. Это приводит к весьма определенной конфигурации и позволяет в дальнейшем легче находить ошибки, чем при других подходах.
Для получателей каждой конкретной группы и источников, вещающих на эту группу, маршрутизатор точки встречи является посредником, который связывает их между собой. Процесс доставки протоколом PIM-SM группового трафика от источника к получателям, принадлежащим некоторой группе, может быть представлен трехэтапным:
1. Построение разделяемого дерева с вершиной в точке встречи, которое описывает пути доставки групповых пакетов между точкой встречи и членами данной группы. Это дерево называют также деревом точки встречи (Rendezvous Point Tree, RPT).
2. Построение дерева кратчайшего пути (Shortest Path Tree, SPT), которое будет доставлять пакеты между источником данной группы и точкой встречи.
3. Построение набора SPT-деревьев, которые ради повышения эффективности будут использованы для доставки пакетов непосредственно между источником и каждым из получателей группы.
ПРИМЕЧАНИЕ
Порядок следования этапов не фиксирован. Например, источники группового вещания могут начать передачу до того, как появятся слушатели, заинтересованные в этом трафике, или дерево кратчайшего пути между источником и его слушателями может уже быть построенным, когда будет сделан новый запрос на присоединение к группе.
Рассмотрим работу протокола PIM-SM на простом примере. На рис. 18.17 показана однодоменная сеть, в которой протокол PIM-SM устанавливает связь между одним получателем А и одним источником 5. Будем считать, что работа сети соответствует модели ASM (групповое вещание из любого источника), на всех узлах сети развернут протокол IGMP и все маршрутизаторы поддерживают протокол PIM-SM. Будем считать также, что точка встречи сконфигурирована статически: и источники, и получатели знают индивидуальный адрес точки встречи, роль которой в этой сети играет маршрутизатор D. Для оповещения узлов сети об адресе точке встречи имеется стандартный протокол автоматического оповещения, называемый протоколом загрузки.

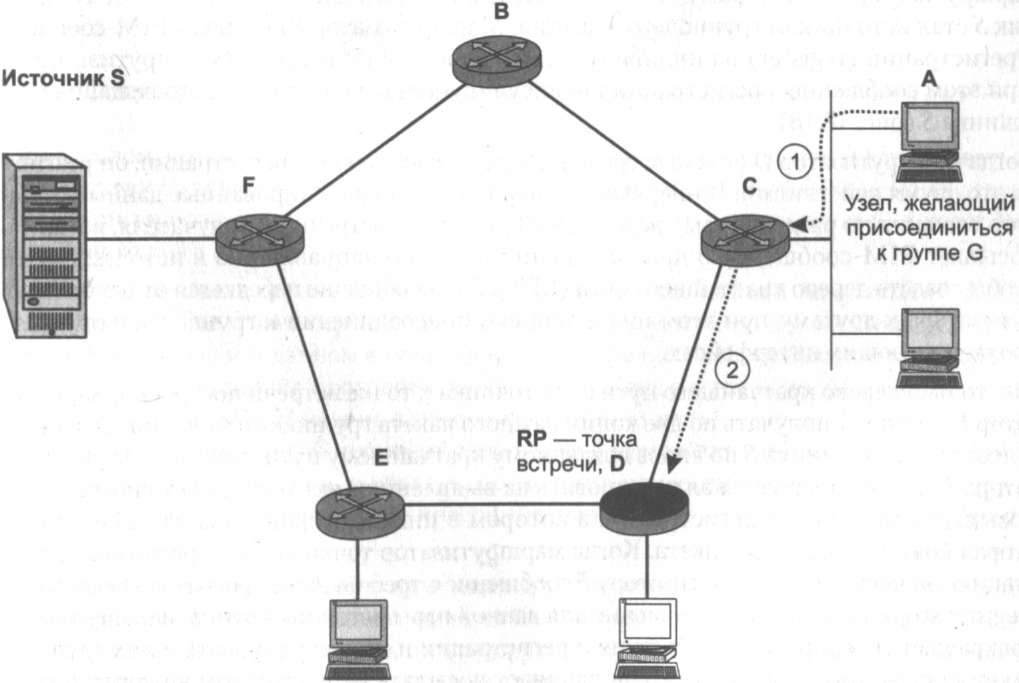

Рис. 18.17. Этап 1 — построение разделяемого дерева
Этап 1 — построение разделяемого RPT-дерева от получателя к точке встречи. Когда разделяемое дерево уже построено, трафик группового вещания передается от точки встречи в направлении заинтересованных получателей. Однако процесс построения разделяемого дерева движется в обратном направлении — от получателей к точке встречи на основе пошагового (hop-by-hop) подхода.
Итак, пусть хост А решает присоединиться к группе G, по этой причине он посылает IGMP-сообщение отчета о членстве, содержащее адрес группы G, в локальную сеть, к которой он подключен. Это сообщение будет получено маршрутизатором С, через который данная локальная сеть подключена к другим сетям.
Маршрутизатор С, получив от хоста А это IGMP-сообщение, посылает сообщение протокола PIM-SM о присоединении (join) на индивидуальный адрес маршрутизатора D, выполняющего функции точки встречи. Это сообщение продвигается обычным образом на основе таблиц маршрутизации, построенных любыми протоколами маршрутизации. На всех промежуточных маршрутизаторах, расположенных вдоль пути от хоста-получателя к точке встречи, фиксируется состояние продвижения для данной группы. Каждый маршрутизатор добавляет интерфейс, принявший сообщение протокола PIM-SM о присоединении, к своему списку интерфейсов, через которые заинтересованным получателям может быть доставлен трафик группы, упомянутой в сообщении. В результате для данной группы формируется разделяемое дерево, и его корнем является точка встречи. В нашем примере на данном этапе нет активных источников, поэтому данные группового вещания еще не поступают к точке встречи (см. рис 18.17).
Этап 2 — построение SPT-дерева от источника к точке встречи. Когда источник S становится активным и начинает посылать пакеты с групповым адресом в свою локальную сеть, маршрутизатор F, к которому эта сеть непосредственно подключена, замечает, что источник S стал источником группового вещания. Маршрутизатор F посылает Р1М-сообщение о регистрации (register) на индивидуальный адрес точки встречи (маршрутизатора D). При этом сообщение о регистрации инкапсулируется в пакет группового вещания от источника S (рис. 18.18).

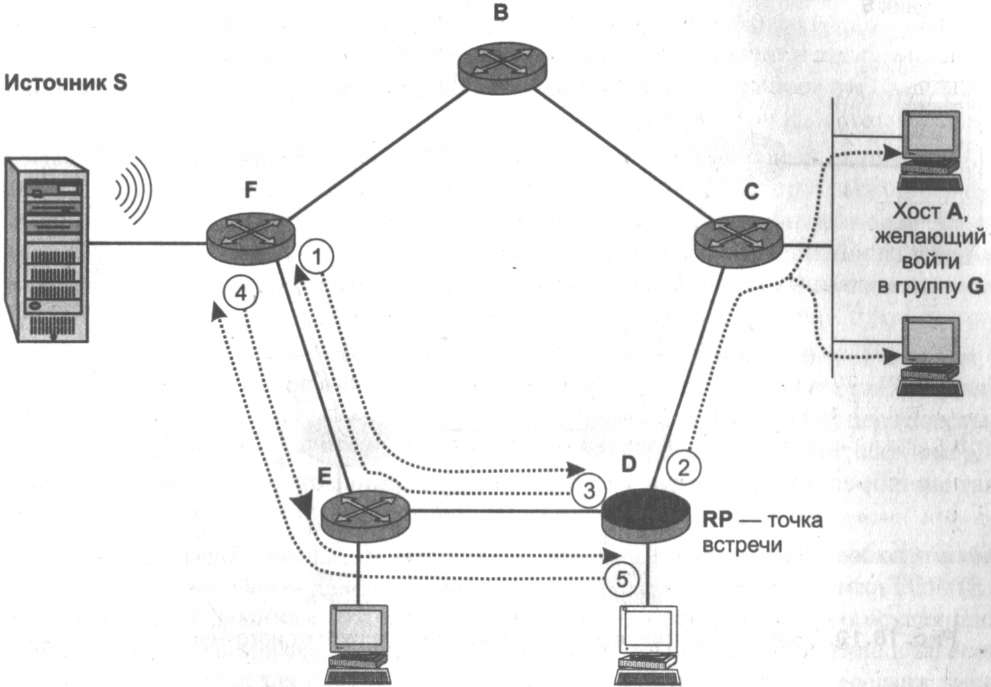

Рис. 18.18. Этап 2 — регистрация источника с построением дерева кратчайшего пути
Когда маршрутизатор D (точка встречи) получает сообщение о регистрации, он реагирует на это двумя действиями. Во-первых, он продвигает инкапсулированные данные группового вещания по разделяемому дереву (RPT) от точки встречи до получателя, во-вторых, посылает PIM-сообщение о присоединении назад по направлению к источнику с тем, чтобы создать дерево кратчайшего пути (SPT). Это сообщение передается от одного маршрутизатора к другому, при этом информация о присоединении к группе фиксируется на соответствующих интерфейсах.
Как только дерево кратчайшего пути от источника к точке встречи построено, маршрутизатор D начинает получать по две копии каждого пакета группового вещания. Одна копия приходит от источника S по вновь созданному кратчайшему пути, другая — от маршрутизатора F, который, продолжая реагировать на выявленную активность источника S, снова посылает сообщение о регистрации, в котором в инкапсулированном виде содержится вторая копия группового пакета. Когда маршрутизатор точки встречи распознает эту ситуацию, он посылает маршрутизатору F сообщение с требованием прекратить регистрацию (register stop). Получив это сообщение для данной пары источник-группа, маршрутизатор F прекращает генерировать сообщения о регистрации и инкапсулировать в них групповые пакеты источника1. Вместо этого он начинает посылать их в исходном виде с групповым адресом, так как к этому моменту источник уже присоединился к дереву группы, и это присоединение зафиксировано на нужных маршрутизаторах.
Таким образом, поток данных группового вещания от источника S начинает передаваться по SPT-дереву до точки встречи, а затем далее от точки встречи по разделяемому дереву ко всем заинтересованным получателям (в том числе на маршрутизатор С, к которому подключен хост Л).
Этап 3 — построение дерева кратчайшего пути от источника к получателю. Когда маршрутизатор С получает первый групповой пакет, он узнает из его заголовка IP-адрес отправителя, каковым в данном случае является источник S. На основании этого адреса маршрутизатор С пытается построить дерево кратчайшего пути непосредственно от источника до самого себя. В нашем примере кратчайший путь — это путь через маршрутизатор В. Маршрутизатор С посылает сообщение о присоединении маршрутизатору В, который затем, в свою очередь, посылает сообщение о присоединении маршрутизатору F. При этом каждый из них фиксирует интерфейс, на который он будет направлять пакеты для данной группы.
Теперь, когда дерево кратчайшего пути для пары (источник S, получатель А) построено, маршрутизаторы F, В и С начинают продвигать пакеты группового вещания вдоль него. Когда пакеты начинают прибывать на маршрутизатор С, он обнаруживает по две копии каждого пакета — одна приходит по новому кратчайшему пути через маршрутизатор В, другая по разделяемому дереву от маршрутизатора D. Чтобы прекратить дублирование, маршрутизатор С посылает PIM-сообщение об отсечении точки встречи (маршрутизатору D), который отсекает источник от разделяемого RPT-дерева (рис. 18.19).

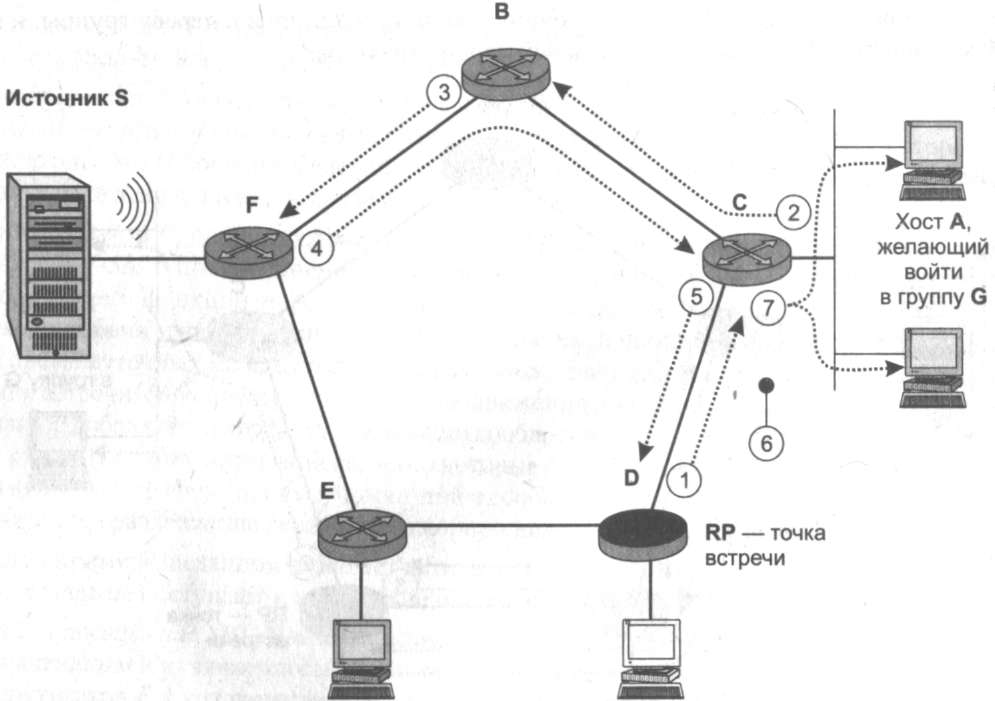

Рис. 18.19. Этап 3 — построение дерева кратчайшего пути от источника к получателю
С этого момента маршрутизатор С получает только по одной копии каждого пакета от источника S через свое отдельное дерево кратчайшего пути и передает его в локальную сеть, в которой находится получатель.
Для упрощения мы описали случай, когда в сети имеется только одна точка встречи и создается только одно разделяемое дерево. Однако технология допускает наличие в сети нескольких точек встречи. Решение о том, сколько в сети должно быть точек встречи и как их расположить, составляет предмет планирования сети и протоколом PIM не определяется.
Информацию об иерархическом подходе к организации группового вещания вы можете найти на сайте www.olifer.co.uk в разделе «Междоменное групповое вещание».
