Дифференцированное обслуживание
Дифференцированное обслуживание (DiffServ) опирается на ту же обобщенную модель QoS, что и интегрированное обслуживание, однако в качестве объектов обслуживания рассматриваются не отдельные потоки, а классы трафика.
Напомним, что классом трафика называется совокупность поступающих на обработку пакетов, обладающих общими признаками, например все пакеты голосовых приложений или все пакеты с MTU в определенных пределах.
В отличие от потока в классах трафика пакеты не различаются в зависимости от их маршрутов; это отличие иллюстрирует рис. 18.4. Так, маршрутизатор R1 относит все потоки, требующие приоритетного обслуживания и втекающие в его интерфейс i1, к одному классу, независимо от их дальнейшего маршрута. Маршрутизатор R2 оперирует уже другим составом приоритетного класса, так как в него вошли не все потоки интерфейса i1 маршрутизатора R1.

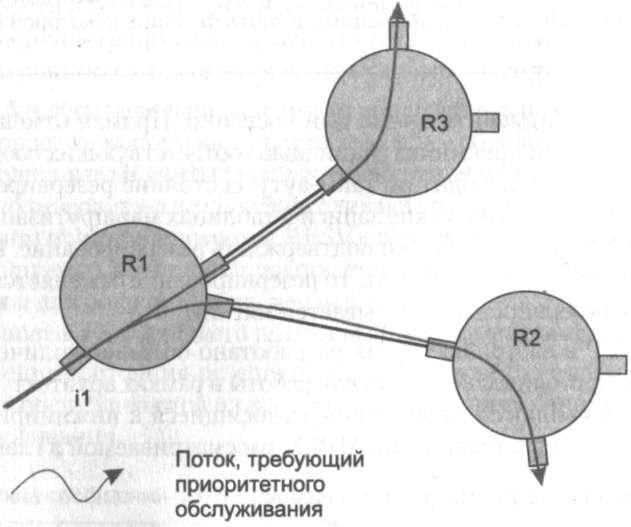

Рис. 18.4. В модели DiffServ объектами обслуживания являются классы трафика, а не потоки
Обычно в сети DiffServ поддерживается дифференцированное обслуживание небольшого количество классов трафика, например двух (чувствительного к задержкам и эластичного) или трех (к первым двум прибавляется класс, требующий гарантированной доставки пактов с определенным минимумом скорости трафика). Небольшое количество классов определяет масштабируемость этой модели, так как маршрутизаторы не должны запоминать состояния каждого пользовательского потока. Высокая степень масштабирумости Diffserv обеспечивается также тем, что каждый маршрутизатор самостоятельно принимает решение о том, как он должен обслуживать тот или иной класс трафика, не согласуй свои действия с другими маршрутизаторами. Такой подход назван независимым поведением маршрутизаторов (Per Hop Behavior, РНВ). Так как в модели DiffServ маршруты пакетов не отслеживаются, то здесь не используется сигнальный протокол резервирования ресурсов, подобный протоколу RSVP в модели IntServ. Вместо этого маршрутизаторы сети выполняют статическое резервирование ресурсов для каждого из поддерживаемых сетью классов.
В качестве признака принадлежности IP-пакета к определенному классу в DiffServ используется метка, переносимая в поле приоритета IP-пакета (ToS-байт), которое с появлением стандартов DiffServ было переопределено и названо DS-байтом. Как показано на рис. 18.5, DS-байт переопределяет значения битов ToS-байта, определенных ранее в соответствующих спецификациях (RFC 791, RFC 1122, RFC 1349).

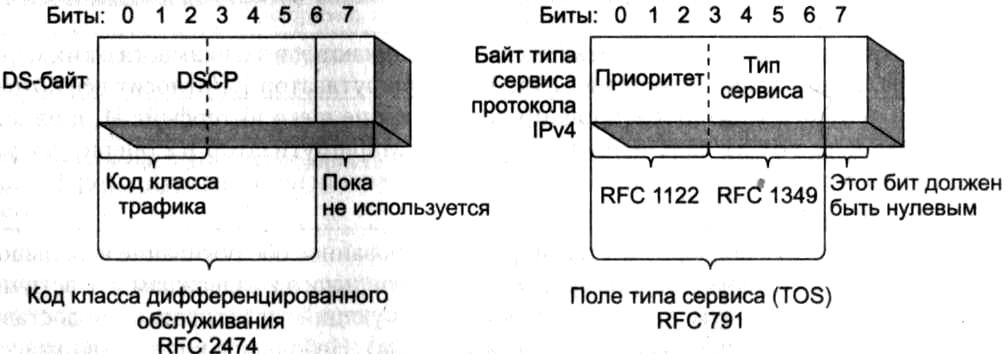

Рис. 18.5. Соответствие битов DS-байта битам поля типа сервиса
В настоящее время используются только старшие 6 битов DS-байта, причем только старшие три из них требуются для определения класса трафика (что дает не более 8-ми различных классов). Младший бит (из используемых шести) DS-байта обычно переносит признак IN — индикатор того, что пакет «вышел» из профиля трафика (аналогично признакам DE в технологии Frame Relay и CPL в технологии ATM). Промежуточные два бита обычно описывают различные варианты обслуживания пакетов внутри одного класса трафика. Маршрутизатор, поддерживающий модель DiffServ, должен обеспечивать классификацию, маркирование, измерение и кондиционирование трафика, его обслуживание в приоритетной или взвешенной очереди и сглаживание.
Хотя маркировкой пакетов может заниматься каждый маршрутизатор сети, в модели дифференцированного обслуживания основным вариантом считается маркировка пакетов на границе сети, поддерживающей эту модель и находящейся под административным контролем одной организации. Такая сеть называется DiffServ-доменом. При выходе пакетов за пределы DiffServ-домена маркировка снимается, так что другой домен может назначить ее заново. Пограничные маршрутизаторы DiffServ-домена исполняют роль контрольно- пропускных пунктов домена, проверяя входящий трафик и определяя, имеет ли он право на дифференцированное обслуживание.
Модель DiffServ подразумевает существование соглашения об уровне обслуживания (SLA) между доменами с общей границей. Это соглашение определяет критерии политики предоставления сервиса, профиль трафика, а также гарантируемые параметры QoS. Ожидается, что трафик будет формироваться и сглаживаться в выходных точках домена в соответствии с SLA, а во входной точке домена будет кондиционироваться в соответствии с правилами политики. Любой трафик «вне профиля» (например, выходящий за верхние границы полосы пропускания, указанной в SLA) не получает гарантий обслуживания (или же оплачивается по повышенной стоимости в соответствии с SLA). Правила политики предоставления сервиса могут включать время дня, адреса источника и приемника, транспортный протокол, номера портов. В том случае, когда соблюдаются правила политики и трафик удовлетворяет оговоренному профилю, DiffServ-домен должен обеспечить при обслуживании этого трафика параметры QoS, зафиксированные в SLA. На сегодняшний день в IETF разработано два стандарта пошагового продвижения пакетов для схемы РНВ, которые представляют два разных варианта обслуживания.
□ Быстрое продвижение (Expedited Forwarding, EF) характеризуется значением кода 10111 и представляет собой высший уровень качества обслуживания, обеспечивая минимум задержек и вариаций задержек. Любой трафик, интенсивность которого превышает указанную в профиле, отбрасывается.
□ Гарантированная доставка (Assured Forwarding, AF) характеризуется четырьмя классами трафика и тремя уровнями отбрасывания пакетов в каждом классе — всего получается 12 различных типов трафика. Каждому классу трафика выделяются определенные минимум пропускной способности и размер буфера для хранения его очереди. Трафик, параметры которого превышают указанные в профиле, доставляется с меньшей степенью вероятности, чем трафик, удовлетворяющий условиям профиля. Это означает, что качество его обслуживания может быть понижено, но он не обязательно будет отброшен.
На основе этих пошаговых спецификаций и соответствующих соглашений об уровне обслуживания (SLA) могут быть построены сервисы для конечных пользователей «из конца в конец» — это EF-сервис и AF-сервис соответственно.
Основное назначение EF-сервиса — обеспечение качества обслуживания, сопоставимого с качеством обслуживания выделенных каналов, поэтому этот сервис называется также сервисом виртуальных выделенных каналов.
Поскольку EF-сервис допускает полное вытеснение другого трафика (например, при его реализации с помощью приоритетной очереди), то его реализация должна включать некоторые средства ограничения влияния EF-трафика на другие классы трафика, например, путем ограничения скорости EF-трафика на входе маршрутизатора по алгоритму ведра маркеров. Максимальная скорость EF-трафика и, возможно, величина пульсаций должны устанавливаться сетевым администратором.
Четыре класса AF-сервиса ориентированы на гарантированную доставку, но без минимизации уровня задержек пакетов, как это оговорено для EF-сервиса. Гарантированная доставка выполняется в том случае, когда входная скорость трафика не превышает отведенной данному классу минимальной пропускной способности. Реализация классов AF-трафика хорошо сочетается с EF-сервисом — EF-трафик может обслуживаться по приоритетной схеме, но с ограничением интенсивности входного потока. Оставшаяся пропускная способность распределяется между классами AF-трафика в соответствии с алгоритмом взвешенного обслуживания, который обеспечивает необходимую пропускную способность, но не минимизацию задержек. Реализация AF-сервиса предполагает (но не требует) взвешенного обслуживания для каждого класса с резервированной полосой пропускания, а также применения обратной связи (в форме RED).
Относительная простота определяет недостатки дифференцированного обслуживания. Главным недостатком является сложность предоставления количественных гарантий пользователям. Поясним это на примере сети, изображенной на рис. 18.6.
Обслуживание классов трафика подразумевает, что пограничные маршрутизаторы выполняют профилирование трафика без учета адреса назначения пакетов. Обычно для входных интерфейсов пограничных маршрутизаторов задается некоторый порог допустимой нагрузки для трафика каждого класса. Например, пусть наша сеть поддерживает трафик двух классов, реализуя особое обслуживание и обслуживание с максимальными усилиями, причем порог для трафика с особым обслуживанием установлен в 20 % пропускной способности для каждого входного интерфейса каждого пограничного маршрутизатора. Кроме того, предположим для упрощения рассуждений, что все интерфейсы маршрутизаторов сети имеют одинаковую пропускную способность.

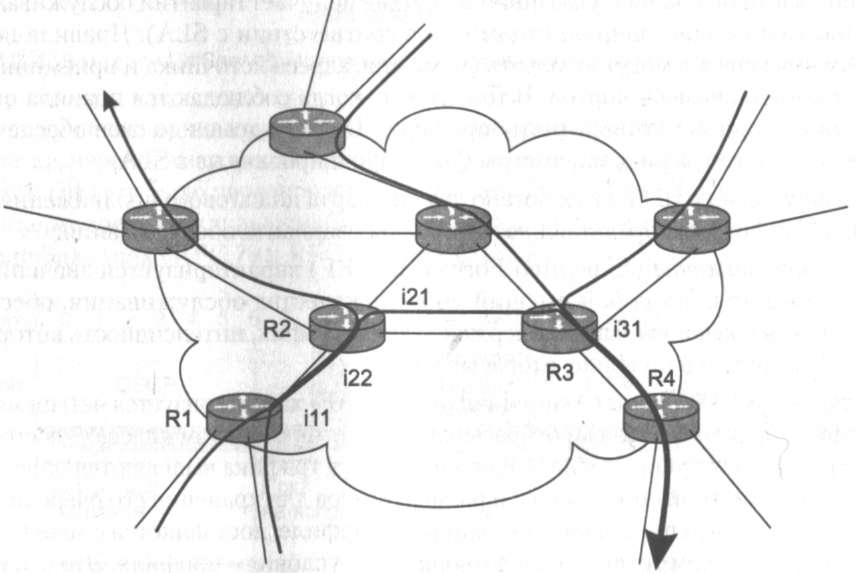

Рис. 18.6. Неопределенность уровня обслуживания в модели DiffServ
Несмотря на такое достаточно жесткое ограничение, интерфейсы маршрутизаторов сети оказываются под воздействием разной нагрузки. На рис. 18.6 для упрощения ситуации показаны только потоки, требующие особого обслуживания. Так, выходной интерфейс i11 маршрутизатора R1 обслуживает два таких потока и нагружен на 40 %, в то время как выходной интерфейс i21 маршрутизатора R2 — только один из них, так как второй поток уходит через другой выходной интерфейс. Выходной же интерфейс i31 маршрутизатора R3 перегружен, обслуживая три таких потока, так что его коэффициент использования равен 60 %. Учитывая факторы, влияющие на образование очередей (см. главу 7), мы знаем, что коэффициент использования является наиболее существенным фактором и значения в районе 50 % являются критическими. Поэтому в интерфейсе i31 возникают длинные очереди пакетов класса особого обслуживания, которые снижают качество такого обслуживания, так как приводят к длительным задержкам и их вариациям, а также потерям пакетов. Кроме того, страдает трафик класса обслуживания с максимальными усилиями, проходящий через этот интерфейс, так как ему достается только 40 % пропускной способности интерфейса.
Мы несколько утрировали картину, так как обычно интерфейсы магистральных маршрутизаторов являются более скоростными, чем пограничных, так что их коэффициент использования оказывается ниже, чем сумма коэффициентов использования входных интерфейсов, как в нашем примере. Для того чтобы снизить вероятность перегрузки внутренних интерфейсов магистральных маршрутизаторов и выходных интерфейсов пограничных маршрутизаторов, можно также уменьшить допустимый порог нагрузки входных интерфейсов трафиком особого обслуживания, например, до 5 %.
Однако все эти меры не дают гарантии, что все интерфейсы всех маршрутизаторов сети будут работать в нужном диапазоне значений коэффициента использования, а следовательно, обеспечивать заданное качество обслуживания. Для того чтобы дать такие гарантии, необходимо «улучшить» модель DiffServ и применять методы инжиниринга трафика, то есть контролировать не классы, а потоки трафика, в данном случае агрегированные. Под агрегированным понимается поток, состоящий из пакетов одного класса, имеющих общую часть пути через сеть. Эта общая часть не обязательно включает полный путь от входного интерфейса одного из пограничных маршрутизаторов до выходного интерфейса другого пограничного маршрутизатора. Достаточно, чтобы пакеты проходили хотя бы два общих интерфейса, чтобы считать их агрегированным потоком, как, например, в случае потока, проходящего через интерфейсы i11 и i22 (см. рис. 18.6).
Затем, зная путь прохождения каждого агрегированного потока через сеть, можно проверить, имеются ли достаточные ресурсы вдоль пути следования каждого потока, например, не превышают ли коэффициенты использования интерфейсов заданного порога. Для этого нужно провести профилирование с учетом адресов назначения пакетов. Однако реализация такого подхода в IP-сетях сталкивается с несколькими трудностями. Во-первых, в технологии Diffserv не предусмотрен сигнальный протокол, такой как, например, RSVP в технологии IntServ. Это означает, что все проверки наличия ресурсов у маршрутизаторов для каждого агрегированного потока нужно выполнять в автономном режиме, вручную или с помощью какого-то специального программного обеспечения. Во-вторых, для проведения
таких расчетов нужно знать пути потоков через сеть. Такие пути определяются таблицами маршрутизации, которые строятся протоколом маршрутизации, например RIP или OSPF (либо их комбинацией, если в сети используются несколько протоколов маршрутизации класса IGP), или вручную. Поэтому для ручного или автоматизированного расчета нужно знать таблицы маршрутизации всех маршрутизаторов сети и следить за их изменениями, а это непросто, учитывая, что отказы линий связи или маршрутизаторов приводят к перестройке таблиц. Нужно также учитывать, что маршрутизаторы могут применять методы балансировки нагрузки, разделяя агрегированный поток на несколько подпотоков, что также усложняет расчеты.
«Улучшенная» версия DiffServ, обеспечивающая учет адресов назначения, повышает качество услуг оператора связи, но вместе с тем усложняет саму идею метода, в основе которого лежит идея независимого обслуживания классов трафика каждым маршрутизатором сети.
