Альтернативные маршруты в виртуальных локальных сетях

По умолчанию протокол STP/RSTP образует в сети одно покрывающее дерево для всех виртуальных локальных сетей. Чтобы в сети можно было использовать разные покрывающие деревья для разных виртуальных локальных сетей, существует специальная версия протокола, называемая множественным протоколом покрывающего дерева (Multiple Spanning Tree Protocol, MSTP).

Протокол MSTP позволяет создать несколько покрывающих деревьев и приписывать к ним различные виртуальные локальные сети. Обычно создается небольшое количество деревьев, например два или три, чтобы сбалансировать нагрузку на коммутаторы, в противном случае, как мы видели в примере на рис. 14.2 и 14.3, единственное покрывающее дерево может полностью оставить без работы некоторые коммутаторы сети, то есть недоиспользует имеющие сетевые ресурсы.

Если вернуться к нашему примеру (см. рис. 14.2), то при создании двух покрывающих деревьев можно сконфигурировать приоритеты коммутаторов так, чтобы для одного дерева корневым коммутатором стал коммутатор 111, а для второго — коммутатор 222 (рис. 14.16).

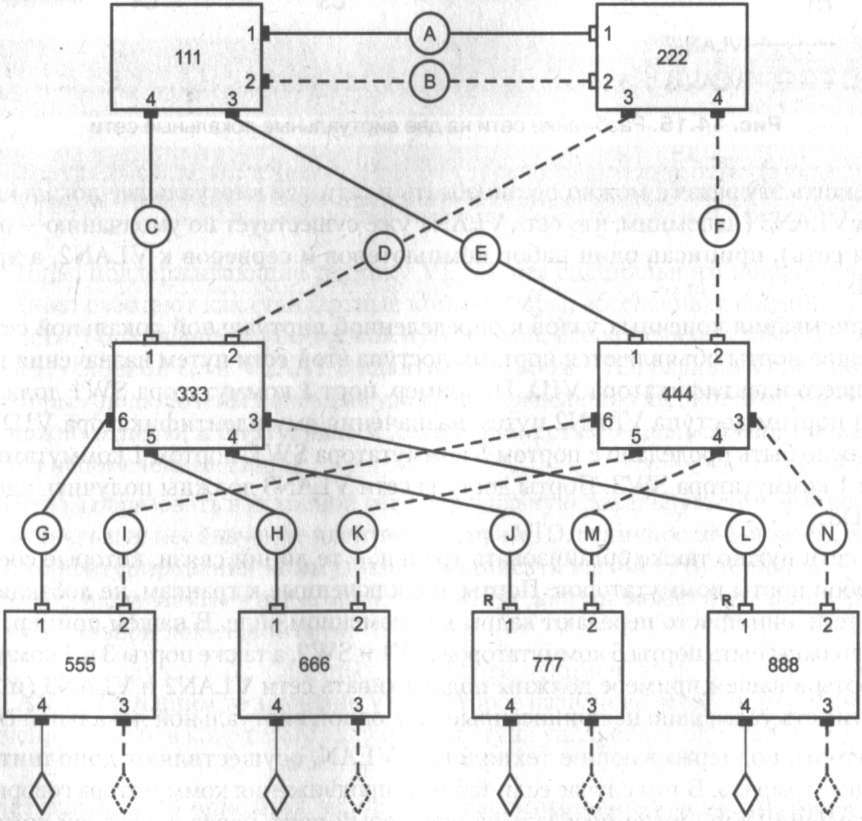

Рис. 14.16. Два покрывающих дерева, построенные по протоколу MSTP

В этом варианте мы подразумеваем, что порты 4 коммутаторов с 555 по 888 сконфигурированы как порты доступа одной виртуальной локальной сети, например VLAN100, а порты 3 тех же коммутаторов — как порты доступа другой виртуальной локальной сети, например VLAN200. Сеть VLAN100 приписана к покрывающему дереву с корневым коммутатором 111, a VLAN200 — к покрывающему дереву с корневым коммутатором 222. В этом варианте все коммутаторы сети используются для передачи трафика, что повышает производительность сети.

Протокол MSTP основан на протоколе RSTP, поэтому обеспечивает быструю реакцию сети на отказы.

Качество обслуживания в виртуальных сетях

Коммутаторы локальных сетей поддерживают практически все механизмы QoS, которые мы обсуждали в главе 7. Это утверждение относится к коммутаторам локальных сетей как к классу коммуникационных устройств, каждая же конкретная модель коммутатора может быть наделена только определенным набором механизмов поддержания параметров QoS или же не иметь их вовсе. Как правило, коммутаторы рабочих групп средств QoS не поддерживают, в то время как для магистральных коммутаторов эта поддержка является обязательной.

Классификация трафика

Коммутаторы локальных сетей являются устройствами второго уровня, которые анализируют заголовки только протоколов канального уровня. Поэтому коммутаторы обычно используют для классификации трафика только МАС-адреса источника и приемника, а также номер порта, через который поступил кадр. Возможен также учет при классификации значения произвольного подполя внутри поля данных, заданного путем указания смещения в байтах. Эти способы не очень удобны для администратора, которому необходимо, например, отделить голосовой трафик от трафика передачи файлов. Поэтому некоторые коммутаторы, не поддерживая протоколы верхних уровней в полном объеме (например, не применяя протокол IP для продвижения пакетов), выполняют классификацию на основе признаков, содержащихся в заголовках пакетов этих протоколов — IP-адресах и портах TCP/UDP.
