Gigabit Ethernet на витой паре категории 5
Как известно, каждая пара кабеля категории 5 имеет гарантированную полосу пропускания до 100 МГц. Для передачи по такому кабелю данных со скоростью 1000 Мбит/с было решено организовать параллельную передачу одновременно по всем четырем парам кабеля. Это сразу снизило скорость передачи данных по каждой паре до 250 Мбит/с. Однако и для такой скорости необходимо было придумать метод кодирования со спектром, не превышающим 100 МГц. Например, код 4В/5В не позволяет решить поставленную задачу, так как основной вклад в спектр сигнала на такой скорости у него вносит частота 155 МГц. Кроме того, не нужно забывать, что каждая новая версия должна поддерживать не только классический полудуплексный режим, но и дуплексный режим. На первый взгляд кажется, что одновременное использование четырех пар лишает сеть возможности работы в дуплексном режиме, так как не остается свободных пар для одновременной передачи данных в двух направлениях — от узла и к узлу.
Тем не менее проблемная группа 802.3ab нашла решения обеих проблем.
Для кодирования данных был применен код РАМ5 с пятью уровнями потенциала: -2, -1, 0, +1, +2. В этом случае за один такт по одной паре передается 2,322 бит информации (log25). Следовательно, для достижения скорости 250 Мбит/с тактовую частоту 250 МГц можно уменьшить в 2,322 раза. Разработчики стандарта решили использовать несколько более высокую частоту, а именно 125 МГц. При этой тактовой частоте код РАМ5 имеет спектр уже, чем 100 МГц, то есть он может быть передан без искажений по кабелю категории 5.
В каждом такте передается не 2,322 * 4 = 9,288 бит информации, а 8. Это и дает искомую суммарную скорость 1000 Мбит/с. Передача ровно восьми битов в каждом такте достигается за счет того, что при кодировании информации используются не все 625 (54 = 625) комбинаций кода РАМ5, а только 256 (28 - 256). Оставшиеся комбинации приемник задействует для контроля принимаемой информации и выделения правильных комбинаций на фоне шума.
Для организации дуплексного режима разработчики спецификации 802.ЗаЬ применили технику выделения принимаемого сигнала из суммарного. Два передатчика работают навстречу друг другу по каждой из четырех пар в одном и том же диапазоне частот (рис. 13.20). Н-образная схема гибридной развязки позволяет приемнику и передатчику одного и того же узла использовать одновременно витую пару и для приема, и для передачи (так же, как и в трансиверах Ethernet на коаксиале).

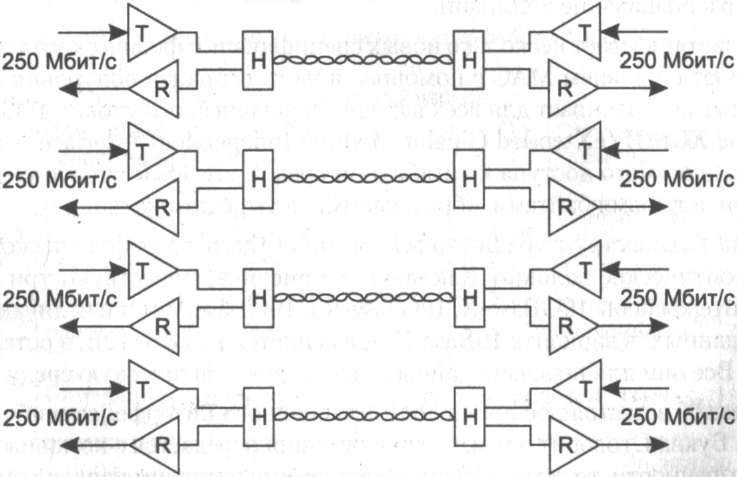

Рис. 13.20. Двунаправленная передача по четырем парам UTP категории 5
Для отделения принимаемого сигнала от собственного приемник вычитает из результирующего сигнала известный ему свой сигнал. Естественно, что это не простая операция и для ее выполнения используются специальные процессоры цифровой обработки сигнала (Digital Signal Processor, DSP).
Вариант технологии Gigabit Ethernet на витой паре расширил процедуру автопереговоров, введенную стандартом 100Base-T, за счет включения туда дуплексного и полудуплексного режимов работы на скорости 1000 Мбит/с. Поэтому порты многих коммутаторов Ethernet на витой паре являются универсальными в том смысле, что могут работать на любой из трех скоростей (10,100 или 1000 Мбит/с).
Характеристики производительности Gigabit Ethernet зависят от того, использует ли коммутатор режим передачи кадров с расширением или же передает их в режиме пульсаций.
В режиме пульсаций на периоде пульсации мы получаем характеристики, в 10 раз отличающиеся от характеристик Fast Etherhet:
□ максимальная скорость протокола в кадрах в секунду (для кадров минимальной длины с полем данных 46 байт) составляет 1 488 000;
□ полезная пропускная способность для кадров минимальной длины равна 548 Мбит/с;
□ полезная пропускная способность для кадров максимальной длины (поле данных 1500 байт) равна 976 Мбит/с.
10G Ethernet
Стандарт 10G Ethernet определяет только дуплексный режим работы, поэтому он используется исключительно в коммутируемых локальных сетях.
Формально этот стандарт имеет обозначение IEEE 802.3ае и является поправкой к основному тексту стандарта 802.3. Формат кадра остался неизменным, при этом расширение кадра, введенное в стандарте Gigabit Ethernet, не используется, так как нет необходимости обеспечивать распознавание коллизий.
Стандарт 802.3ае описывает несколько новых спецификаций физического уровня, которые взаимодействуют с уровнем MAC с помощью нового варианта подуровня согласования. Этот подуровень обеспечивает для всех вариантов физического уровня 10G Ethernet единый интерфейс XGMII (eХtended Gigabit Medium Independent Interface — расширенный интерфейс независимого доступа к гигабитной среде), который предусматривает параллельный обмен четырьмя байтами, образующими четыре потока данных. На рис. 13.21 показана структура интерфейсов 10G Ethernet для физического уровня, использующего оптическое волокно. Как видно из рисунка, существуют три группы таких физических интерфейсов: 10GBase-X, 10Gbase-R и 10GBase-W. Они отличаются способом кодирования данных: в варианте 10Base-X применяется код 8В/10В, в остальных двух — код 64В/66В. Все они для передачи данных задействуют оптическую среду.
Группа 10GBase-X в настоящее время состоит из одного интерфейса подуровня PMD — 10GBase-LX4. Буква L говорит о том, что информация передается с помощью волн второго диапазона прозрачности, то есть 1310 нм. Информация в каждом направлении передается одновременно с помощью четырех волн (что отражает цифра 4 в названии интерфейса), которые мультиплексируются на основе техники WDM (рис. 13.22). Каждый из четырех потоков интерфейса XGMII передается в оптическом волокне со скоростью 2,5 Гбит/с. Максимальное расстояние между передатчиком и приемником стандарта 10GBase-LX4 на многомодовом волокне равно 200-300 м (в зависимости от полосы пропускания волокна), на одномодовом — 10 км.
В каждой из групп 10GBase-W и 10GBase-R может быть три варианта подуровня PMD: S, L и Е в зависимости от используемого для передачи информации диапазона волн — 850, 1310 или 1550 нм соответственно. Таким образом, существуют интерфейсы 10GBase-WS, 10GBase-WL, 10GBase-WE и 10GBase-RS, 10GBase-RL и 10GBase-RE. Каждый из них передает информацию с помощью одной волны соответствующего диапазона.

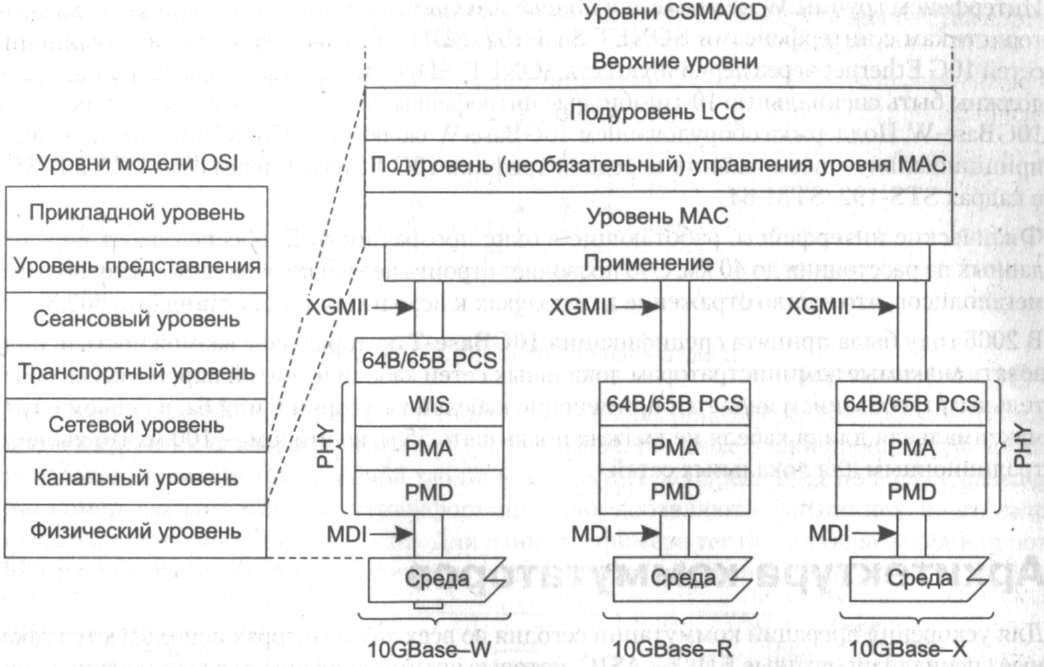

Рис. 13.21. Три группы физических интерфейсов 10G Ethernet

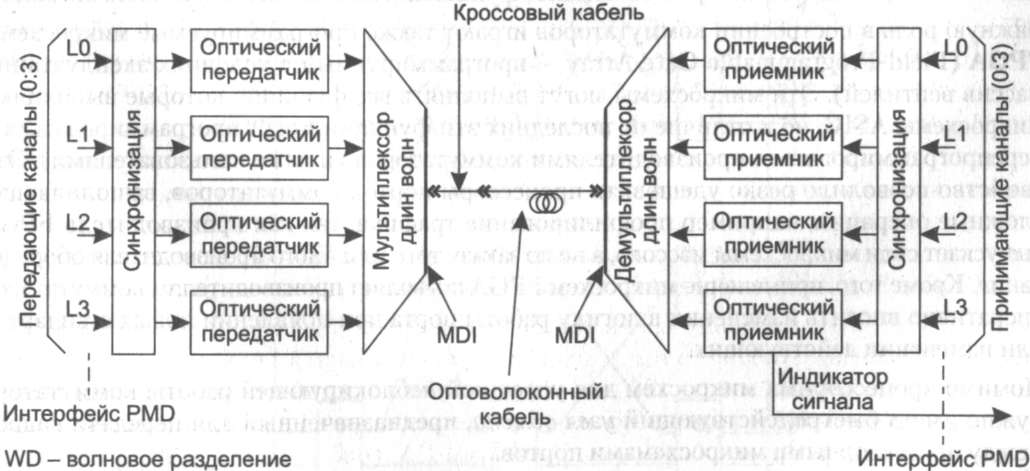

Рис. 13.22. В интерфейсе 10GBase-LX4 используется техника WDM
В отличие от 10GBase-R физические интерфейсы группы 10GBase-W обеспечивают скорость передачи и формат данных, совместимые с интерфейсом SONET STS-192/SDH STM-64. Пропускная способность интерфейсов группы W равна 9,95328 Гбит/с, а эффективная скорость передачи данных — 9,58464 Гбит/с (часть пропускной способности тратится на заголовки кадров STS/STM). Из-за того что скорость передачи информации у этой группы интерфейсов ниже, чем 10 Гбит/с, они могут взаимодействовать только между собой, то есть соединение, например, интерфейсов 10GBase-RL и 10Base-WL невозможно.
Интерфейсы группы W не являются полностью совместимыми по электрическим характеристикам с интерфейсами SONET STS-192/SDH STM-64. Поэтому для соединения сетей 10G Ethernet через первичную сеть SONET/SDH у мультиплексоров первичной сети должны быть специальные 10-гигабитные интерфейсы, совместимые со спецификациями 10GBase-W. Поддержка оборудованием 10GBase-W скорости 9,95328 Гбит/с обеспечивает принципиальную возможность передачи трафика 10G Ethernet через сети SONET/SDH в кадрах STS-192/STM-64.
Физические интерфейсы, работающие в окне прозрачности Е, обеспечивают передачу данных на расстояния до 40 км. Это позволяет строить не только локальные сети, но и сети мегаполисов, что нашло отражение в поправках к исходному тексту стандарта 802.3. В 2006 году была принята спецификация 10GBase-T, которая дает возможность использовать знакомые администраторам локальных сетей кабели на витой паре. Правда, обязательным требованием является применение кабелей категории 6 или 6а: в первом случае максимальная длина кабеля не должна превышать 55 м, во втором — 100 м, что является традиционным для локальных сетей.
