Борьба с перегрузками
Даже в том случае, когда коммутатор является неблокирующим, нет гарантии того, что он во всех случаях справится с потоком кадров, направляемых на его порты. Неблокирующие коммутаторы тоже могут испытывать перегрузки и терять кадры из-за переполнения внутренних буферов.
Причина перегрузок обычно кроется не в том, что коммутатору не хватает производительности для обслуживания потоков кадров, а в ограниченной пропускной способности отдельного выходного порта, которая определяется параметрами протокола. Другим словами, какой бы производительностью коммутатор не обладал, всегда найдется такое распределение потоков кадров, которое приведет к перегрузке коммутатора из-за ограниченной производительности выходного порта коммутатора.
Возникновение таких перегрузок является платой за отказ от применения алгоритма доступа к разделяемой среде, так как в дуплексном режиме работы портов теряется контроль за потоками кадров, направляемых конечными узлами в сеть. В полудуплексном режиме, свойственном технологиям с разделяемой средой, поток кадров регулировался самим методом доступа к разделяемой среде. При переходе на дуплексный режим узлу разрешается отправлять кадры в коммутатор всегда, когда это ему нужно, поэтому в данном режиме коммутаторы сети могут сталкиваться с перегрузками, не имея при этом никаких средств «притормаживания» потока кадров.

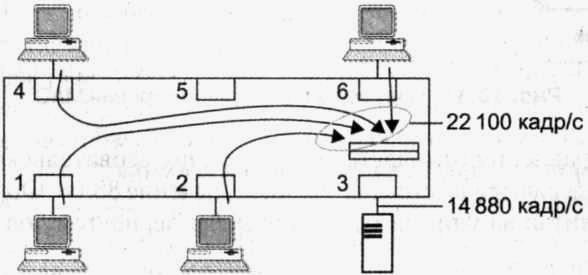

Таким образом, если входной трафик неравномерно распределяется между выходными портами, легко представить ситуацию, когда на какой-либо выходной порт коммутатора будет направляться трафик с суммарной средней интенсивностью большей, чем протокольный максимум. На рис. 13.13 показана как раз такая ситуация, когда на порт 3 коммутатора Ethernet направляется от портов 1, 2, 4 и 6 поток кадров размером в 64 байт с суммарной интенсивностью в 22 100 кадров в секунду.
Рис. 13.13. Переполнение буфера порта из-за несбалансированности трафика
Вспомним, что максимальная скорость в кадрах в секунду для сегмента Ethernet составляет 14 880. Естественно, что когда кадры поступают в буфер порта со скоростью 22 100 кадров в секунду, а уходят со скоростью 14 880 кадров в секунду, то внутренний буфер выходного порта начинает неуклонно заполняться необработанными кадрами.
В приведенном примере нетрудно подсчитать, что при размере буфера в 100 Кбайт полное заполнение буфера произойдет через 0,22 секунды после начала работы в таком интенсивном режиме. Увеличение размера буфера до 1 Мбайт даст увеличение времени заполнения буфера до 2,2 секунды, что также неприемлемо. Проблему можно решить с помощью средств контроля перегрузки, которые были рассмотрены в главе 7.
Как мы знаем, существуют различные средства контроля перегрузки: управление очередями в коммутаторах, обратная связь, резервирование пропускной способности. На основе этих средств можно создать эффективную систему поддержки показателей QoS для трафика разных классов.
В этом разделе мы рассмотрим механизм обратной связи, который был стандартизован для сетей Ethernet в марте 1997 как спецификация IEEE 802.Зх. Механизм обратной связи 802.Зх используется только в дуплексном режиме работы портов коммутатора. Этот механизм очень важен для коммутаторов локальных сетей, так как он позволяет сократить потери кадров из-за переполнения буферов независимо от того, обеспечивает сеть дифференцированную поддержку показателей QoS для разных типов трафика или же предоставляет базовый сервис по доставке с максимальными усилиями («по возможности»). Другие механизмы поддержания показателей QoS рассматриваются в следующей главе.

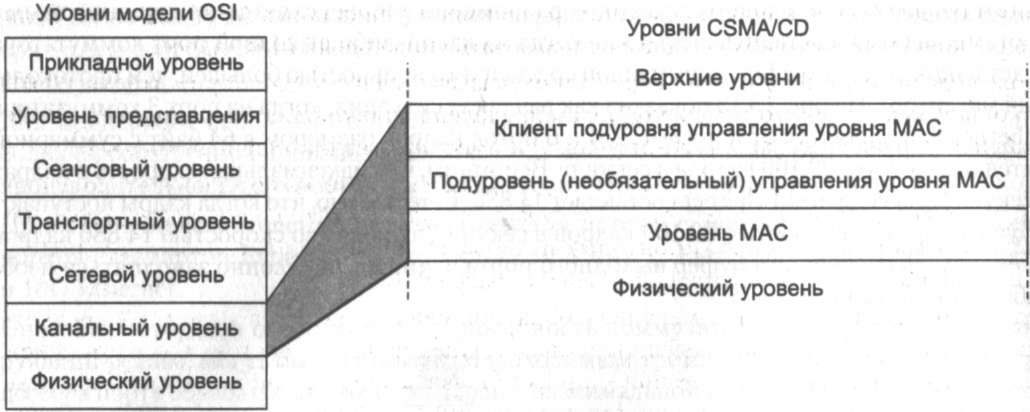

Спецификация 802.3х вводит новый подуровень в стеке протоколов Ethernet — подуровень управления уровня MAC. Он располагается над уровнем MAC и является необязательным (рис. 13.14).
Рис. 13.14. Подуровень управления уровня MAC
Кадры этого подуровня могут использоваться в различных целях, но пока в стандартах Ethernet для них определена только одна задача — приостановка передачи кадров другими узлами на определенное время.

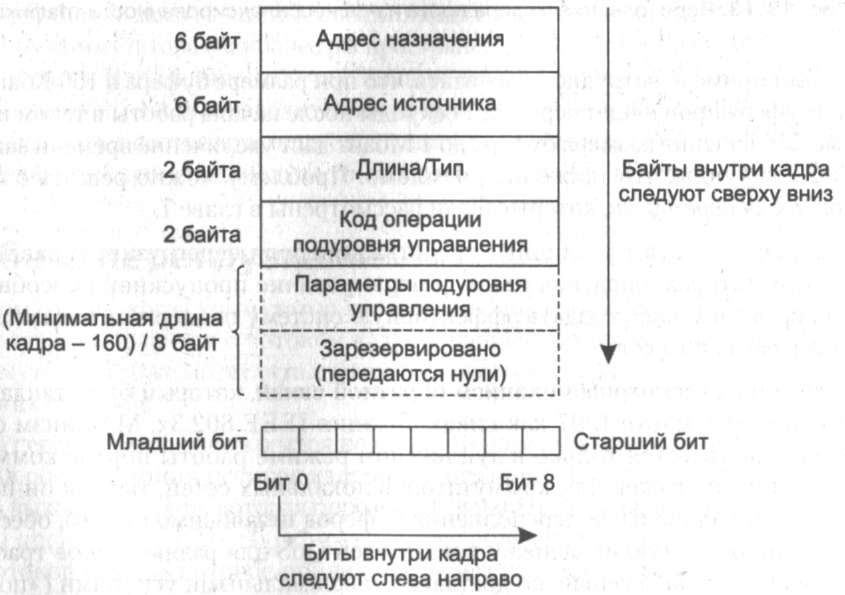

Кадр подуровня управления отличается от кадров пользовательских данных тем, что в поле типа всегда содержится шестнадцатеричное значение 88-08. Формат кадра подуровня управления рассчитан на универсальное применение, поэтому он достаточно сложен (рис. 13.15).
Рис. 13.15. Формат кадра подуровня управления
Коммутатор использует кадр подуровня управления в том случае, когда ему нужно на время приостановить поступление кадров от соседнего узла, чтобы разгрузить свои внутренние очереди.
В качестве адреса назначения можно указывать зарезервированное для этой цели значение группового адреса 01-80-С2-00-00-01. Это удобно, когда соседний узел также является коммутатором (так как порты коммутатора не имеют уникальных МАС-адресов). Если сосед — конечный узел, можно также использовать уникальный МАС-адрес. В поле кода операции подуровня управления указывается шестнадцатеричный код 00-01, поскольку, как уже было отмечено, пока определена только одна операция подуровня управления — она называется PAUSE (пауза) и имеет шестнадцатеричный код 00-01. В поле параметров подуровня управления указывается время, на которое узел, получивший такой код, должен прекратить передачу кадров узлу, отправившему кадр с операцией PAUSE. Время измеряется в 512 битовых интервалах конкретной реализации Ethernet, диапазон возможных вариантов приостановки равен 0-65535.
Как видно из описания, этот механизм обратной связи относится к типу 2 в соответствии с классификацией, приведенной в главе 7. Специфика его состоит в том, что в нем предусмотрена только одна операция — приостановка на определенное время. Обычно же в механизмах этого типа используются две операции — приостановка и возобновление передачи кадров.
Проблема, иллюстрируемая рис. 13.13, может быть решена и другим способом: применением так называемого магистрального, или восходящего (uplink), порта. Магистральные порты в коммутаторах Ethernet — это порты следующего уровня иерархии скорости по сравнению с портами, предназначенными для подключения пользователей. Например, если коммутатор имеет 12 портов Ethernet стандарта 10 Мбит/с, то магистральный порт должен быть портом Fast Ethernet, чтобы его скорость была достаточна для передачи до 10 потоков от входных портов. Обычно низкоскоростные порты коммутатора служат для соединения с пользовательскими компьютерами, а магистральные порты — для подключения либо сервера, к которому обращаются пользователи, либо коммутатора более высокого уровня иерархии.

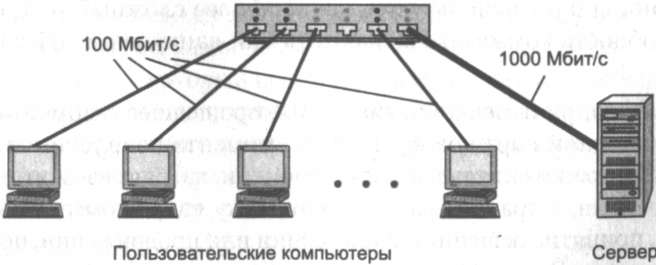

На рис. 13.16 показан пример коммутатора, имеющего 24 порта стандарта Fast Ethernet со скоростью 100 Мбит/с, к которым подключены пользовательские компьютеры, и один порт стандарта Gigabit Ethernet со скоростью 1000 Мбит/с, к которому подключен сервер. При такой конфигурации коммутатора вероятность перегрузки портов существенно снижается по сравнению с вариантом, когда все порты поддерживают одинаковую скорость. Хотя возможность перегрузки по-прежнему существует, для этого необходимо, чтобы более чем 10 пользователей одновременно обменивались с сервером данными со средней скоростью, близкой к максимальной скорости их соединений — а такое событие достаточно маловероятно.
Рис. 13.16. Коммутатор рабочей группы
Из приведенного примера видно, что вероятность перегрузки портов коммутаторов зависит от распределения трафика между его портами, кроме того, понятно, что даже при хорошем соответствии скорости портов наиболее вероятному распределению трафика полностью исключить перегрузки невозможно.
Поэтому в общем случае для уменьшения потерь кадров из-за перегрузок нужно применять оба средства: подбор скорости портов для наиболее вероятного распределения трафика в сети и протокол 802.3х для снижения скорости источника трафика в тех случаях, когда перегрузки все-таки возникают.
