Глава 12. Технологии локальных сетей на разделяемой среде
Алгоритм доступа к разделяемой среде является одним из главных факторов, определяющих эффективность совместного использования среды конечными узлами локальной сети. Можно сказать, что алгоритм доступа формирует «облик» технологии, позволяет отличать данную технологию от других. В технологии Ethernet применяется очень простой алгоритм доступа, позволяющий узлу сети передавать данные в те моменты времени, когда он считает, что разделяемая среда свободна. Простота алгоритма доступа определила простоту и низкую стоимость оборудования Ethernet. Негативным атрибутом алгоритма доступа технологии Ethernet являются коллизии, то есть ситуации, когда кадры, передаваемые разными станциями, сталкиваются друг с другом в общей среде. Коллизии снижают эффективность разделяемой среды и придают работе сети непредсказуемый характер.
Первоначальный вариант технологии Ethernet был рассчитан на коаксиальный кабель, который использовался всеми узлами сети в качестве общей шины. Переход на кабельные системы на витой паре и концентраторах (хабах) существенно повысил эксплуатационные характеристики сетей Ethernet.
В технологиях Token Ring и FDDI поддерживались более сложные и эффективные алгоритмы доступа к среде, основанные на передаче друг другу токена — специального кадра, разрешающего доступ. Однако чтобы выжить в конкурентной борьбе с Ethernet, этого преимущества оказалось недостаточно.
Общая характеристика протоколов локальных сетей на разделяемой среде Стандартная топология и разделяемая среда
Основная цель, которую ставили перед собой разработчики первых локальных сетей во второй половине 70-х годов, заключалась в нахождении простого и дешевого решения для объединения в вычислительную сеть нескольких десятков компьютеров, находящихся в пределах одного здания. Решение должно было быть недорогим, поскольку компьютеры, объединявшиеся в сеть, были недороги — появившиеся и быстро распространявшиеся тогда мини-компьютеры стоимостью в 10 000-20 000 долларов. Количество их в одной организации было небольшим, поэтому предел в несколько десятков компьютеров представлялся вполне достаточным для практически любой локальной сети. Задача связи локальных сетей в глобальные не была первоочередной, поэтому практически все технологии локальных сетей ее игнорировали.
Для упрощения и, соответственно, удешевления аппаратных и программных решений разработчики первых локальных сетей остановились на совместном использовании общей среды передачи данных.
Этот метод связи компьютеров впервые был опробован при создании радиосети ALOHA Гавайского университета в начале 70-х под руководством Нормана Абрамсона (Norman Abramson). Радиоканал определенного диапазона частот естественным образом является общей средой для всех передатчиков, использующих частоты этого диапазона для кодирования данных. Сеть АЮНА работала по методу случайного доступа, когда каждый узел мог начать передачу пакета в любой момент времени. Если после этого он не дожидался подтверждения приема в течение определенного тайм-аута, он посылал этот пакет снова. Общим был радиоканал с несущей частотой 400 МГц и полосой 40 кГц, что обеспечивало передачу данных со скоростью 9600 бит/с.
Немного позже Роберт Меткалф (Robert Metcalfe) повторил идею разделяемой среды уже для проводного варианта технологии LAN. Непрерывный сегмент коаксиального кабеля стал аналогом общей радиосреды. Все компьютеры присоединялись к этому сегменту кабеля по схеме монтажного ИЛИ, поэтому при передаче сигналов одним из передатчиков все приемники получали один и тот же сигнал, как и при использовании радиоволн. На рис. 12.1 представлено начало служебной записки Роберта Меткалфа, написанной 22 мая 1973 года, с наброском разделяемой среды на коаксиальном кабеле, где эта среда названа «а cable-tree ether», что можно приблизительно перевести как «древовидный кабельный эфир».
В технологиях Token Ring и FDDI тот факт, что компьютеры используют разделяемую среду, не так очевиден, как в случае Ethernet. Физическая топология этих сетей — кольцо, каждый узел соединяется кабелем с двумя соседними узлами (рис. 12.2). Однако эти отрезки кабеля также являются разделяемыми, так как в каждый момент времени только один компьютер может задействовать кольцо для передачи своих пакетов.
Простые стандартные топологии физических связей (звезда у коаксиального кабеля Ethernet и кольцо у Token Ring и FDDI) обеспечивают простоту разделения кабельной среды.
Рис. 12.1. Рисунок Роберта Меткалфа с иллюстрацией идеи эмуляции разделяемое радиоэфира с помощью коаксиального кабеля

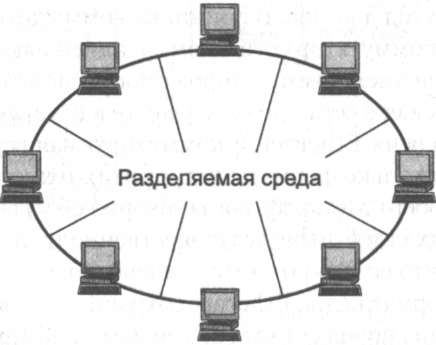

Рис. 12.2. Разделяемая среда в кольцевых топологиях
Использование разделяемых сред позволяет упростить логику работы узлов сети. Действительно, поскольку в каждый момент времени выполняется только одна передача, отпадает необходимость в буферизации кадров в транзитных узлах и, как, следствие, в самих транзитных узлах. Соответственно, отпадает необходимость в сложных процедурах управления потоком и борьбы с перегрузками.
Основной недостаток разделяемой среды — плохая масштабируемость. Этот недостаток является принципиальным, так как независимо от метода доступа к среде ее пропускная способность делится между всеми узлами сети. Здесь применимо положение теории очередей, которое мы изучали в главе 7: как только коэффициент использования общей среды превышает определенный порог, очереди к среде начинают расти нелинейно, и сеть становится практически неработоспособной. Значение порога зависит от метода доступа. Так, в сетях ALOHA это значение является крайне низким — всего около 18 %, в сетях Ethernet — около 30 %, а в сетях Token Ring и FDDI оно возросло до 60-70 %.
Локальные сети, являясь пакетными сетями, используют принцип временного мультиплексирования, то есть разделяют передающую среду во времени. Алгоритм управления доступом к среде является одной из важнейших характеристик любой технологии LAN, в значительно большей степени определяющей ее облик, чем метод кодирования сигналов или формат кадра. В технологии Ethernet в качестве алгоритма разделения среды применяется метод случайного доступа. И хотя его трудно назвать совершенным — при росте нагрузки полезная пропускная способность сети резко падает — он благодаря своей простоте стал основой успеха технологии Ethernet. Технологии Token Ring и FDDI используют метод маркерного доступа, основанный на передаче от узла к узлу особого кадра — маркера (токена) доступа. При этом только узел, владеющий маркером доступа, имеет право доступа к разделяемому кольцу. Более детерминированный характер доступа технологий Token Ring и FDDI предопределил более эффективное использование разделяемой среды, чем у технологии Ethernet, но одновременно и усложнил оборудование.
Появление мультимедийных приложений с чувствительным к задержкам трафиком привело к попыткам создания метода доступа, приоритезирующего некоторым образом такой трафик и обеспечивающего для него необходимые характеристики QoS. Результатом этих попыток стало создание технологии 100VG-AnyLAN, для которой был характерен достаточно сложный метод доступа к разделяемой среде. Однако эта технология была создана слишком поздно — в середине 90-х годов, когда преимущества и доступность коммутируемых локальных сетей «отменили» сам принцип разделения среды (в проводных сетях).
Отказ от разделяемой среды привел к исчезновению такого важного компонента технологии локальных сетей как метод доступа. В принципе коммутатор локальной сети работает так же, как и обобщенный коммутатор сети с коммутацией пакетов, рассмотренный в главе 2. Поэтому с распространением коммутаторов стали исчезать различия между технологиями локальных сетей, так как в сети, где все связи между узлами являются индивидуальными, и коммутируемая версия Ethernet, и коммутируемая версия Token Ring работают весьма схоже, различаются только форматы кадров этих технологий. Это обстоятельство, возможно, и имел в виду Роберт Меткалф, когда говорил об удачливости Ethernet — работа коммутируемых локальных сетей Etherhet существенно отличается от работы Etherhet на разделяемой среде, так что ее можно считать новой технологией со старым названием. Хотя, с другой стороны, формат кадра Ethernet сохранился, так что это дает формальный (хотя и несколько условный) повод считать ее той же самой технологией.
