Кадры stm-n

Основные элементы кадра STM-1 показаны на рис. 11.7, а в табл. 11.3 приведена структура заголовков регенераторной и мультиплексной секций.

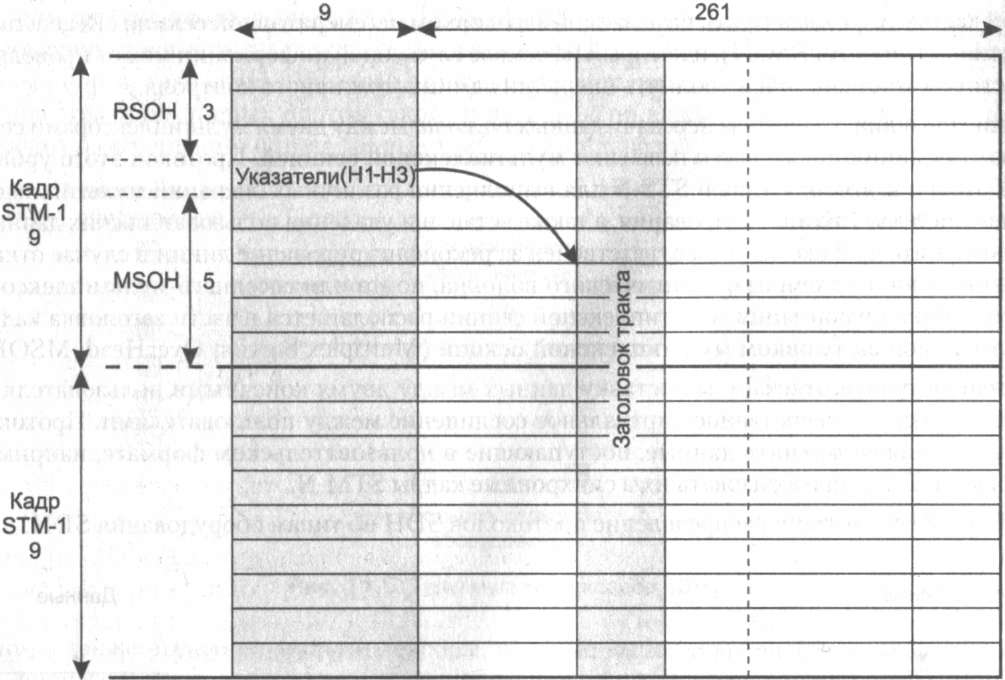

Рис. 11.7. Структура кадра STM-1

Таблица 11.3. Состав заголовков регенераторной и мультиплексной секций

Заголовок регенераторной секции	Заголовок мультиплексной секции
Синхробайты	Байты контроля ошибок для мультиплексной секции
Байты контроля ошибок для регенераторной секции	Шесть байтов канала передачи данных, работающего на скорости 576 Кбит/с
Один байт служебного аудиоканала (64 Кбит/с)	Два байта протокола автоматической защиты трафика (байты К1 и К2), обеспечивающего живучесть сети
Три байта канала передачи данных (Data Communication Channel, DCC), работающего на скорости 192 Кбит/с	Байт передачи сообщений статуса системы синхронизации
Байты, зарезервированные для национальных операторов связи	Остальные байты заголовка MSOH либо зарезервированы для национальных операторов связи, либо не используются
Поля указателей HI, Н2, НЗ задают положение начала виртуального контейнера VC-4 или трех виртуальных контейнеров VC-3 относительно поля указателей

Кадр обычно представляют в виде матрицы, состоящей из 270 столбцов и 9 строк. Первые 9 байт каждой строки отводятся под служебные данные заголовков, из последующих 261 байт 260 отводятся под полезную нагрузку (данные таких структур, как AUG, AU, TUG, TU и VC), а один байт каждой строки — под заголовок тракта, что позволяет контролировать соединение «из конца в конец».

Рассмотрим механизм работы указателя Н1-Н2-НЗ на примере кадра STM-1, переносящего контейнер VC-4. Указатель занимает 9 байт четвертого ряда кадра, причем под каждое из полей HI, Н2 и НЗ в этом случае отводится по 3 байта. Разрешенные значения указателя находятся в диапазоне 0-782, причем указатель отмечает начало контейнера VC-4 в трехбайтовых единицах. Например, если указатель имеет значение 27, то первый байт VC-4 находится на расстоянии 27 х 3 - 81 байт от последнего байта поля указателей, то есть является 90-м байтом (нумерация начинается с единицы) в 4-й строке кадра STM-1. Фиксированное значение указателя позволяет учесть фазовый сдвиг между данным мультиплексором и источником данных, в качестве которого может выступать мультиплексор PDH, оборудование пользователя с интерфейсом PDH или другой мультиплексор SDH. В результате виртуальный контейнер передается в двух последовательных кадрах STM-1, как и показано на рис. 11.7.

Указатель может отрабатывать не только фиксированный фазовый сдвиг, но и рассогласование тактовой частоты мультиплексора с тактовой частотой устройства, от которого принимаются пользовательские данные. Для компенсации этого эффекта значение указателя периодически наращивается или уменьшается на единицу.

Если скорость поступления данных контейнера VC-4 меньше, чем скорость отправки STM-1, то у мультиплексора периодически (этот период зависит от величины рассогласования частоты синхронизации) возникает нехватка пользовательских данных для заполнения соответствующих полей виртуального контейнера. Поэтому мультиплексор вставляет три «холостых» (незначащих) байта в данные виртуального контейнера, после чего продолжает заполнение VC-4 «подоспевшими» за время паузы пользовательскими данными. Указатель наращивается на единицу, что отражает запаздывание начала очередного контейнера VC-4 на три байта. Эта операция над указателем называется положительным выравниванием. В итоге средняя скорость отправляемых пользовательских данных становится равной скорости их поступления, причем без вставки дополнительных битов в стиле технологии PDH.

Если же скорость поступления данных VC-4 выше, чем скорость отправки кадра STM-1, то у мультиплексора периодически возникает потребность во вставке в кадр «лишних» (преждевременно пришедших) байтов, для которых в поле VC-4 нет места. Для их размещения используются три младших байта указателя, то есть поле НЗ (само значение указателя умещается в поля HI и Н2). Указатель при этом уменьшается на единицу, поэтому такая операция носит название отрицательного выравнивания.

Тот факт, что выравнивание контейнера VC-4 происходит с дискретностью в три байта, объясняется достаточно просто. Дело в том, что в кадре STM-1 может переноситься либо один контейнер VC-4, либо три контейнера VC-3. Каждый из контейнеров VC-3 имеет в общем случае независимое значение фазы относительно начала кадра, а также собственную величину рассогласования частоты. Указатель VC-3 в отличие от указателя VC-4 состоит уже не из девяти, а из трех байтов: HI, Н2, НЗ (каждое из этих полей — однобайтовое). Эти три указателя помещаются в те же байты, что и указатель VC-4, но по схеме с чередованием байтов, то есть в порядке Hl-1, Hl-2, Hl-3, Н2-1, Н2-2, Н2-3, НЗ-1, НЗ-2, НЗ-З (второй индекс идентифицирует определенный контейнер VC-3). Значения указателей VC-3 ин­терпретируются в байтах, а не трехбайтовых единицах. При отрицательном выравнивании контейнера VC-3 лишний байт помещается в соответствующий байт НЗ-1, НЗ-2 или НЗ-З — в зависимости от того, над каким из контейнеров VC-3 проводится операция.

Вот мы и дошли до размера смещения для контейнеров VC4 — этот размер был выбран для унификации этих операций над контейнерами любого типа, размещаемыми непосред­ственно в AUG кадра STM-1. Выравнивание контейнеров более низкого уровня всегда происходит с шагом в один байт.

При объединении блоков TU и AU в группы в соответствии с описанной схемой (см. рис. 11.7) выполняется их последовательное побайтное расслоение, так что период сле­дования пользовательских данных в кадре STM-N совпадает с периодом их следования в трибутарных портах. Это исключает необходимость в их временной буферизации, поэтому говорят, что мультиплексоры SDH передают данные в реальном масштабе времени.

Упомянутая ранее техника прямой коррекции ошибок (FEC) была стандартизована в технологии SDH гораздо позже принятия основного ядра стандартов SDH. Напомним, что эта техника основана на применении самокорректирующих кодов, позволяющих исправлять искажения битов данных «на лету», то есть не прибегая к их повторной передаче, а используя избыточную часть кода. Такая техника может существенно повысить эффективную скорость передачи данных при наличии помех или сбоев в работе приемопередатчиков. Обычно к прямой коррекции ошибок мультиплексоры SDH прибегают на скоростях 2,5 Гбит/с и выше.
