Ограничения технологии pdh

Как американский, так и международный варианты технологии PDH обладают недостатками, основным из которых является сложность и неэффективность операций мультиплексирования и демультиплексирования пользовательских данных. Применение техники бит-стаффинга для выравнивания скоростей потоков приводит к тому, что для извлечения пользовательских данных из объединенного канала необходимо полностью (!) демультиплексировать кадры объединенного канала.

Например, чтобы получить данные одного абонентского канала 64 Кбит/с из кадров канала Т-3, требуется произвести демультиплексирование этих кадров до уровня кадров Т-2, затем — до уровня кадров Т-1, а в конце концов демультиплексировать и сами кадры Т-1.

Если сеть PDH используется только в качестве транзитной магистрали между двумя крупными узлами, то операции мультиплексирования и демультиплексирования выполняются исключительно в конечных узлах, и проблем не возникает. Но если необходимо выделить один или несколько абонентских каналов в промежуточном узле сети PDH, то эта задача простого решения не имеет. Как вариант предлагается установка двух мультиплексоров уровня ТЗ/ЕЗ и выше в каждом узле сети (рис. 11.2).

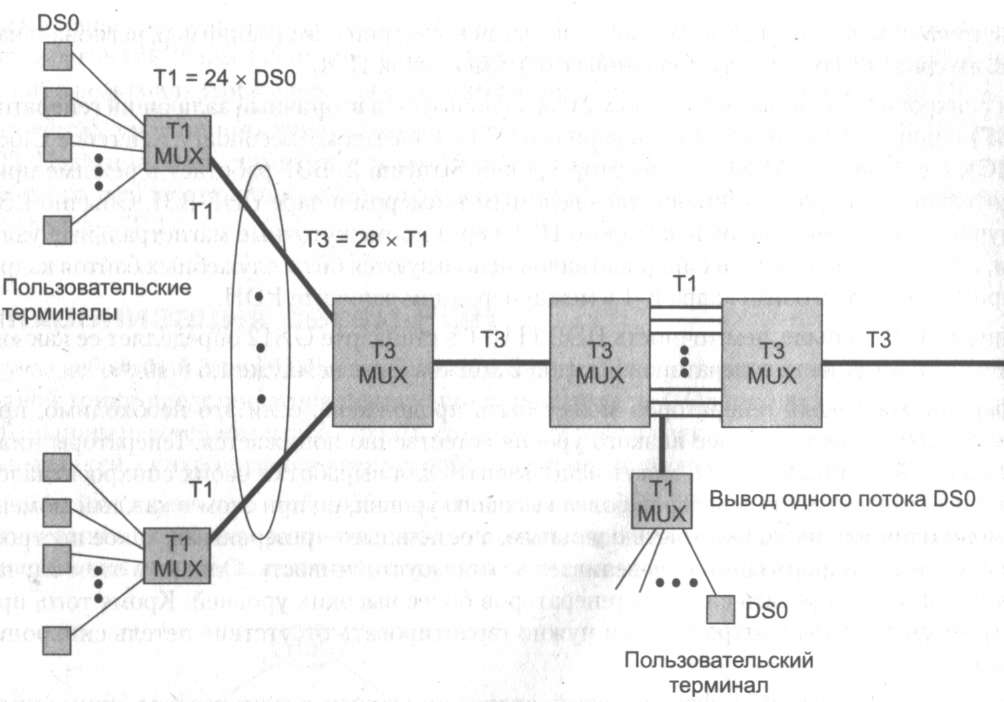

Рис. 11.2. Выделение низкоскоростного канала путем полного демультиплексирования

Первый призван обеспечить полное демультиплексирование потока и отвод части низкоскоростных каналов абонентам, второй — опять собрать в выходной высокоскоростной поток оставшиеся каналы вместе с вновь вводимыми. При этом количество работающего оборудования удваивается.

Другой вариант — «обратная доставка». В промежуточном узле, где нужно выделить и отвести абонентский поток, устанавливается единственный высокоскоростной мультиплексор, который просто передает данные транзитом дальше по сети без их демультиплексирова­ния. Эту операцию выполняет только мультиплексор конечного узла, после чего данные соответствующего абонента возвращаются по отдельной линии связи в промежуточный узел. Естественно, такие сложные взаимоотношения коммутаторов усложняют работу сети, требуют ее тонкого конфигурирования, что ведет к большому объему ручной работы и ошибкам.

К тому же в технологии PDH не предусмотрены встроенные средства обеспечения отказоустойчивости и администрирования сети.

Наконец, недостатком PDH являются слишком низкие по современным понятиям скорости передачи данных. Волоконно-оптические кабели позволяют передавать данные со скоростями в несколько гигабит в секунду по одному волокну, что обеспечивает консолидацию в одном кабеле десятков тысяч пользовательских каналов, но эту возможность технология PDH не реализует — ее иерархия скоростей заканчивается уровнем 139 Мбит/с.

Сети sonet/sdh

Характерные для технологии PDH недостатки были учтены и преодолены разработчиками технологии синхронных оптических сетей (Synchronous Optical NET, SONET), первый вариант стандарта которой появился в 1984 г. Затем она была стандартизована комитетом Т-1 института ANSI. Международная стандартизация технологии проходила под эгидой

Европейского института телекоммуникационных стандартов (European Telecommunications Standards Institute, ETSI) и сектором телекоммуникационной стандартизации союза ITU (ITU Telecommunication Standardization Sector, ITU-T) совместно с ANSI и ведущими телекоммуникационными компаниями Америки, Европы и Японии. Основной целью разработчиков международного стандарта было создание технологии, способной передавать трафик всех существующих цифровых каналов уровня PDH (как американских Т1-ТЗ, так и европейских Е1-Е4) по высокоскоростной магистральной сети на базе волоконно-оптических кабелей и обеспечить иерархию скоростей, продолжающую иерархию технологии PDH до скорости в несколько гигабит в секунду.

В результате длительной работы ITU-T и ETSI удалось подготовить международный стандарт SDH (Synchronous Digital Hierarchy — синхронная цифровая иерархия). Кроме того, стандарт SONET был доработан так, чтобы аппаратура и сети SDH и SONET являлись со­вместимыми и могли мультиплексировать входные потоки практически любого стандарта PDH — и американского, и европейского.
