Множественный доступ с кодовым разделением

Как и в случае FHSS, кодирование методом DSSS позволяет мультиплексировать несколько каналов в одном диапазоне. Техника такого мультиплексирования называется множественным доступом с кодовым разделением (Code Division Multiplexing Access, CDMA). Она широко используется в сотовых сетях.

Хотя техника CDMA может применяться совместно с кодированием методом FHSS, на практике в беспроводной сети она чаще сочетается с методом DSSS. Каждый узел сети, работающий по методу CDMA, посылает данные в разделяемую среду в те моменты времени, когда это ему нужно, то есть синхронизация между узлами отсут­ствует. Идея CDMA заключается в том, что каждый узел сети задействует собственное значение расширяющей последовательности. Эти значения выбираются так, чтобы при­нимающий узел, который знает значение расширяющей последовательности передающего узла, мог выделить данные передающего узла из суммарного сигнала, образующегося в результате одновременной передачи информации несколькими узлами. Для того чтобы такую операцию демультиплексирования можно было выполнить, значения расширяющей последовательности выбираются определенным образом. Поясним идею CDMA на примере.

Пусть в сети работает четыре узла: А, В, С и D. Каждый узел использует следующие значения расширяющей последовательности:

А: 0 1 0 1 0 1 0 1

В: 1 0 1 0 0 1 0 1

С: 1 0 0 1 1 0 0 1

D: 1 1 1 1 1 1 1 1

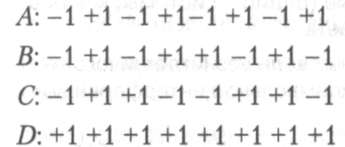

Предположим также, что при передаче единиц и нулей расширяющей последовательности (то есть уже преобразованного исходного кода) используются сигналы, которые являются аддитивными и инверсными. Инверсность означает, что двоичная единица кодируется, например, синусоидой с амплитудой +А, а двоичный ноль — синусоидой с амплитудой -А. Из условия аддитивности следует, что если фазы этих амплитуд совпадут, то при одновременной передаче единицы и нуля мы получим нулевой уровень сигнала. Для упрощения записи расширяющей последовательности обозначим синусоиду с положительной амплитудой значением +1, а синусоиду с отрицательной амплитудой — значением -1. Для простоты допустим также, что все узлы сети CDMA синхронизированы. Таким образом, при передаче единицы исходного кода 4 узла передают в среду такие по­следовательности:

При передаче нуля исходного кода сигналы расширяющей последовательности инвертируются.

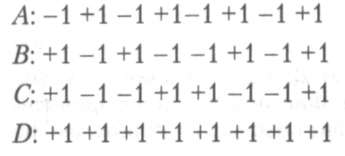

Пусть теперь каждый из 4-х узлов независимо от других передает в сеть один бит исходной информации: узел А —> 1, узел В —> 0, узел С—> 0, узел D -»1. В среде 5 сети наблюдается такая последовательность сигналов:

В соответствии со свойством аддитивности получаем:

Если, например, некоторый узел Е хочет принимать информацию от узла А, то он должен использовать свой демодулятор CDMA, задав ему в качестве параметра значение расширяющей последовательности узла А.

Демодулятор CDMA последовательно складывает все четыре суммарных сигнала S_i, принятые в течение каждого такта работы. При этом сигнал S_i, принятый в такте, на котором код расширения станции А равен +1, учитывается в сумме со своим знаком, а сигнал, принятый в такте, на котором код расширения станции А равен -1, добавляется в сумму с противоположным знаком. Другими словами, демодулятор выполняет операцию скалярного умножения вектора принятых сигналов на вектор значения расширяющей последовательности нужной станции:

Для того чтобы узнать, какой бит послала станция А, осталось нормализовать результат, то есть разделить его на количество разрядов в расширяющей последовательности: 8/8 = 1. Если бы станция хотела принимать информацию от станции В, то ей нужно было бы при демодуляции использовать код расширения станции В (+1 -1 +1 -1 -1 +1 -1 +1):

После нормализации мы получаем сигнал -1, который соответствует двоичному нулю исходной информации станции В.

Мы объяснили только основную идею CDMA, предельно упростив ситуацию. На практике CDMA является весьма сложной технологией, которая оперирует не условными значениями +1 и -1, а модулированными сигналами, например сигналами BPSK. Кроме того, узлы сети не синхронизированы между собой, а сигналы, которые приходят от удаленных на различные расстояния от приемника узлов, имеют разную мощность. Проблема синхронизации приемника и передатчика решается за счет передачи длинной последовательности определенного кода, называемого пилотным сигналом. Для того же, чтобы мощности всех передатчиков были примерно равны для базовой станции, в CDMA применяются специальные процедуры управления мощностью.

Выводы

Беспроводная связь делится на мобильную и фиксированную. Для организации мобильной связи беспроводная среда является единственной альтернативой. Фиксированная беспроводная связь обеспечивает доступ к узлам сети, расположенным в пределах небольшой территории, например здания.

Каждый узел беспроводной линии связи оснащается антенной, которая одновременно является передатчиком и приемником электромагнитных волн.

Электромагнитные волны могут распространяться во всех направлениях или же в пределах опреде­ленного сектора. Тип распространения зависит от типа антенны.

Беспроводные системы передачи данных делятся на четыре группы в зависимости от используемого диапазона электромагнитного спектра: широковещательные (радио-) системы, микроволновые системы, системы инфракрасных волн, системы видимого света.

Из-за отражения, дифракции и рассеивания электромагнитных волн возникает многолучевое распространение одного и того же сигнала. Это приводит к межсимвольной интерференции и много­лучевому замиранию.

Передача данных в диапазонах 900 МГц, 2,4 ГГц и 5 ГГц, которые получили название ISM-диапазонов, не требует лицензирования, если мощность передатчика не превышает 1 Вт.

Беспроводные двухточечные линии связи служат для создания радиорелейных линий, соединения зданий, а также пары компьютеров.

Беспроводные линии связи с одним источником и несколькими приемниками строятся на основе базовой станции. Такие линии используются в мобильных сотовых сетях, а также в системах фик­сированного доступа.

Топология с несколькими источниками и несколькими приемниками характерна для беспроводных локальных сетей.

В системах спутниковой связи используются три группы спутников: геостационарные, среднеорбитальные и низкоорбитальные.

Для кодирования дискретной информации в беспроводных системах прибегают к манипуляции (FSK и PSK), модуляции с несколькими несущими частотами (OFDM) и методам расширения спектра (FHSS и DSSS).

В методах расширения спектра для представления информации используется широкий диапазон частот, это уменьшает влияние на сигналы узкополосных шумов.

На основе методов FHSS и DSSS можно мультиплексировать несколько каналов в одном диапазоне частот. Такая техника мультиплексирования называется множественным доступом с кодовым раз­делением (CDMA).
